Конструкции ограждающие – это строительные конструкции, предназначенные для изоляции внутренних объемов в зданиях и сооружениях от внешней среды или между собой с учётом нормативных требований по прочности, теплоизоляции, гидроизоляции, пароизоляции, воздухопроницаемости, звукоизоляции, светопрозрачности и тд. (СНиП 1-2).

xolodnaya-krovlya teplaya-krovlya-progonnaya-zhestkaya teplaya-krovlya-progonnaya-myagkaya teplaya-krovlya-besprogonnaya-zhestkaya teplaya-krovlya-besprogonnaya-myagkaya
«Холодная» кровля «Теплая» кровля – прогонная «жесткая» «Теплая» кровля – прогонная «мягкая» «Теплая» кровля – беспрогонная «жесткая» «Теплая» кровля – беспрогонная «мягкая»

Кровельная ограждающая конструкция может быть «холодной» или «тёплой».

«Холодная» кровля

Конструкция «холодной» кровли предполагает применение внешнего ограждающего элемента (профнастила, металочерепицы) или фальцевой кровли, уложенного  вдоль ската на кровельные прогоны или обрешетку. Минимальный уклон кровли при этом регламентирует ДБН, исходя из выбранного типа покрытия.

krovelnye-konstrukcii-uteplenie-i-konstruktivnye-resheniya (1)

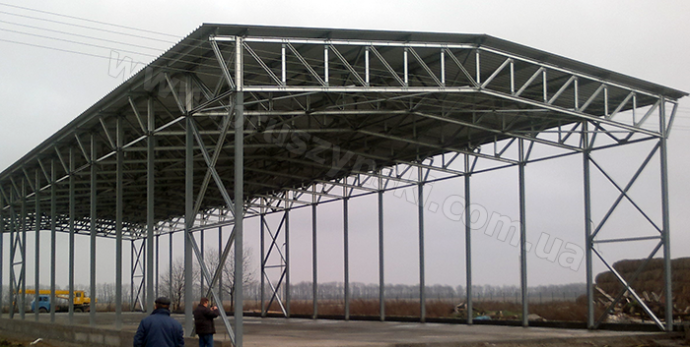

Фото 1. Конструкция «холодной» кровли

При этом верхний элемент «холодной» кровли выполняет функции защиты от воздействия внешней среды (дождь, снег, ветер, солнце и прочее), но не выполняет роль теплоизолятора, поэтому такой тип кровли применяется в сочетании с «холодными» стенами в:

  • промышленных зданиях и сооружениях;
  • ангарах и складах;
  • навесах;
  • при строительстве холодных чердаков (где функцию теплоизолятора выполняет чердачное  перекрытие).

«Теплая» кровля

Конструкция «теплой» кровли представляет собой трёхслойный «пирог», состоящий из несущего (нижнего) профнастила, утеплителя (термоизоляции) и внешнего верхнего элемента. В качестве верхнего элемента чаще всего выступает профнастил, фальцевые панели или рулонный материал (еврорубероид или мембрана).

krovelnye-konstrukcii-uteplenie-i-konstruktivnye-resheniya (2)

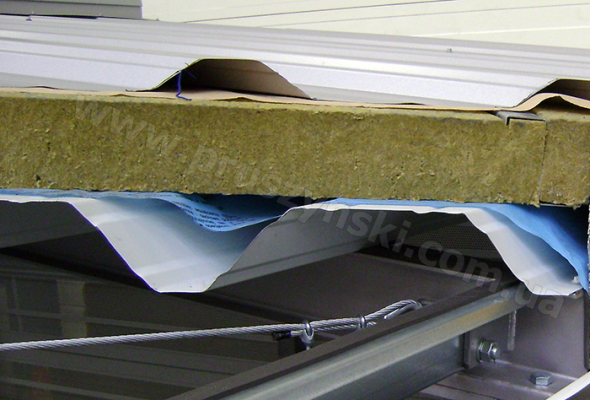

Фото 2. «Теплая» кровля. Верхний элемент – профнастил

krovelnye-konstrukcii-uteplenie-i-konstruktivnye-resheniya (3)

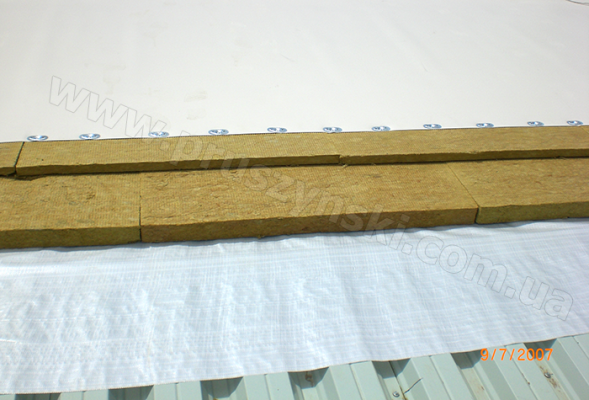

Фото 3. «Тёплая» кровля. Верхний элемент – мембрана

            Выбор внешнего элемента «теплой» кровельной конструкции (металл или рулонный материал) определяется проектным решением и является основополагающим при подборе плотности утеплителя, так как при использовании рулонного материала именно плитный утеплитель воспринимает распределённую и точечную нагрузку на кровлю и передаёт её несущему профнастилу, поэтому утеплитель должен быть «жестким», плотностью не менее 145 кг/м2 (в случае применения двухслойного утепления кровли – допускается использование нижнего слоя более мягкого). Такой тип кровельной конструкции называется «мягкая» кровля (фото 3). Минимальный уклон такой кровли в отдельных случаях может быть 00.

            В случае применения в качестве верхнего элемента кровельной ограждающей конструкции профнастила, именно он воспринимает нагрузку на кровлю и посредством дистанционного прогона передаёт её несущему профнастилу. Таким образом, в таком решении кровли можно применять менее плотную минвату с лучшими теплотехническими показателями. Такой тип кровельной конструкции называется «жесткая» кровля (фото 2).

Угол наклона кровли

Минимальный угол наклона такой крыши зависит от типа применяемого верхнего материала:

  • профнастил – 5,50;
  • металлочерепица – 140;
  • фальцевые панели – 120.



Прогонная и беспрогонная кровля

Помимо разделения теплой кровельной конструкции по типу верхнего элемента на «мягкую» и «жесткую», также существует разделение на:

  • кровля с применением прогонов;
  • кровля беспрогонная.

Прогонная схема предполагает установку кровельных прогонов (швеллер, двутавр, оцинкованный Z-профиль), на которые монтируется несущий профнастил.

krovelnye-konstrukcii-uteplenie-i-konstruktivnye-resheniya (4)

Фото 4. Профнастил Т40, смонтированный в прогонной схеме

Развитие технологических возможностей проката, наличие и доступность разных толщин металла (от 0,5 до 1,5мм), а также возможность применения высокопрочных конструкционных марок стали европейского производства (S320 и S350) позволяют компании «Прушиньски» производить высокие несущие профнастилы Т92, Т135, Т150 и Т160, с помощью которых возможно перекрывать пролёты от 4 до 9м.

krovelnye-konstrukcii-uteplenie-i-konstruktivnye-resheniya (5)

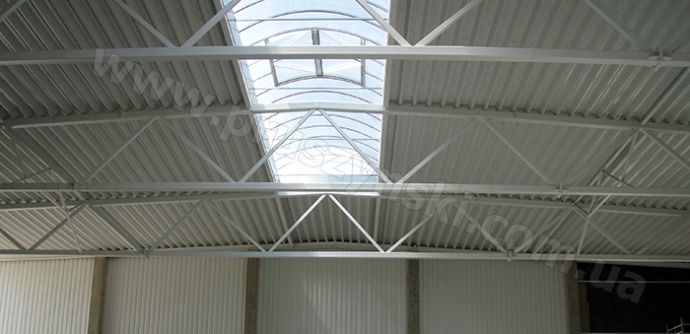

Фото 5. Профнастил Т135, смонтированный в беспрогонной схеме кровли

Благодаря этому существует возможность отказаться от кровельных прогонов и укладывать несущий профнастил непосредственно на элементы каркаса (фермы, балки), что позволяет ускорить и упростить процесс монтажа, так как несущий профнастил, применённый в беспрогонной схеме, выполняет одновременно функцию и прогона и нижнего профнастила в кровельной наборной сэндвич-панели.

            Специалисты инженерно-технического отдела компании «Прушиньски» помогут Вам правильно подобрать конструктивное решение кровли, сделают раскладки Z-прогонов, профнастилов, металлочерепицы и других материалов, а также разработают узлы при совместной работе над проектом.
