Проект коровника

Исходя из современных знаний о принципах, технологии и вентиляции коровников беспривязного содержания, компания «Прушиньски» разработала ряд типовых проектов коровников на основе технологии каркасного строительства из профиля ЛСТК.

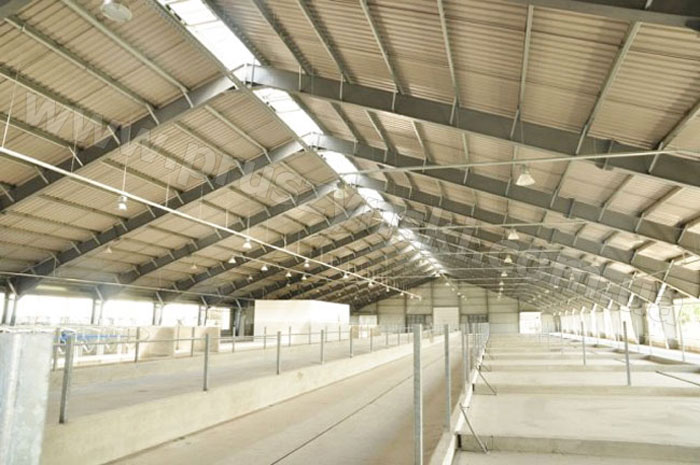

Коровник_1

Фото 1. Типовой коровник

Проекты коровников «Прушиньски» учитывают и консолидируют основные потребности заказчика, как технологические, так и практические, а также могут дорабатываться под индивидуальные потребности и пожелания инвесторов и технологов. Каркасы коровников «Прушиньски» могут быть запроектированы под разные технологические решения для содержания коров:

  • шестирядная система с центральным проездом;
  • шестирядная система с кормлением по внешнему периметру;
  • четырехрядная система с центральным проездом;
  • четырехрядная система с кормлением по внешнему периметру;
  • а также менее распространённые.

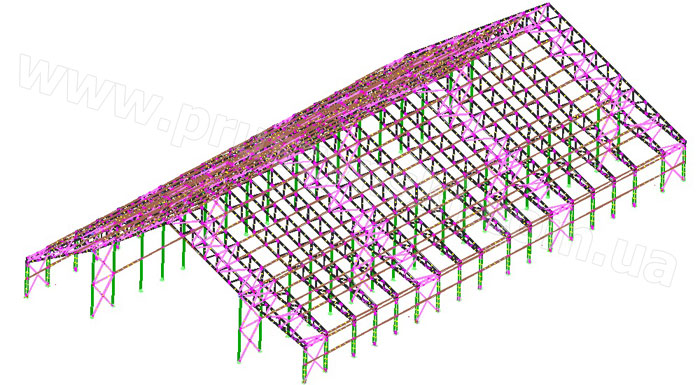

Коровник_2

Рис. 1. 3D-модель каркаса коровника

При совместной работе с Генпроектной организацией мы разрабатываем и предоставляем заказчику чертежи марки КМ на весь молочно-животноводческий комплекс, который может состоять из ряда зданий разных назначений, связанных между собой технологическим процессом.

Строительство коровника

Основные преимущества строительства коровников совместно с компанией «Прушиньски» по технологии каркасного строительства являются:

1. Короткие сроки проектирования, поставки материалов каркаса и ограждающих конструкций на объект.

2. Максимальный учет индивидуальных потребностей заказчика, командная работа с выбранными заказчиком генпроектировщиком, строительной организацией, поставщиками технологии и оборудования.

3. Приемлемая стоимость строительства коровников: малый вес конструкций, удешевление фундаментов.

4. Холоднокатаные ЛСТК-профили типа Σ, Z, C, производства «Прушиньски» изготавливаются из специальной конструкционной стали с цинковым защитным слоем 275 г/м2 (1-й класс оцинкования), что значительно увеличивает срок службы каркаса.

5. Сжатые сроки монтажа, за счет малого веса конструкций и простоты сборки каркаса и конструкции кровли.

6. Более низкая стоимость монтажных работ по причине отсутствия сварочных работ и минимального использования грузоподъемных механизмов на объекте – элементы каркаса собираются непосредственно на стройплощадке на болтах.

7. Каркас коровника по проекту «Прушиньски» является сборно-разборным, что достигается за счет применения только болтового соединения.

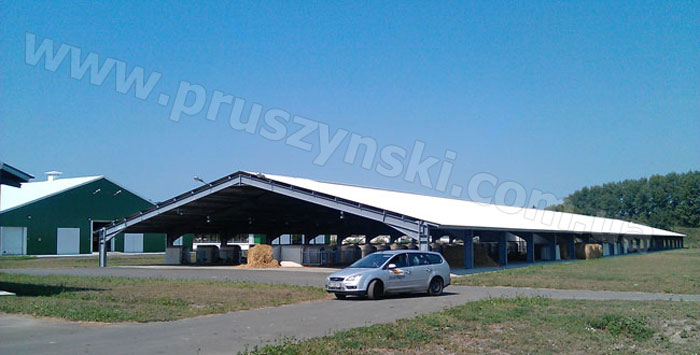

Коровник_3

Фото 2. Коровник в с. Громадське Винницкой обл

Ограждающие конструкции для строительства коровников беспривязного содержания

Кровельная ограждающая конструкция

Кровельное ограждение в проектах коровников «Прушиньски», выполняется «теплым» с применением теплоизолирующих материалов. Возможно применение двух конструктивных решений кровли:

1. Сэндвич-панель поэтапной сборки на основе беспрогонной схемы. В данной схеме нижний несущий профнастил укладывается непосредственно на верхний пояс ферм, на который монтируется утеплитель, дистанционный прогон и кровельный профнастил. Данное конструктивное решение кровли значительно сокращает сроки монтажа.

  1. 2. Кровельная сэндвич-панель поэлементной сборки с применением холоднокатаных ЛСТК-профилей.
  2. 3. Сэндвич-панель заводского изготовления с минераловатным наполнителем, который монтируется на холоднокатаные оцинкованные Z-профили.

Коровник_4

Фото 3. «Теплая» наборная кровля, смонтированная по кровельным прогонам

Наличие в коровниках естественного освещения является не только элементом экономии энергоресурсов, но и благоприятно влияет на состояния коров. Наиболее эффективным, с точки зрения соотношения площади проёма к площади освещаемой поверхности, является установка светопрозрачных вставок в кровле.

Инженерно-техническим отделом компании «Прушиньски» разработаны конструктивные решения монтажа светопроницаемых участков в теплую кровлю с применение сотового и монолитного поликарбоната.

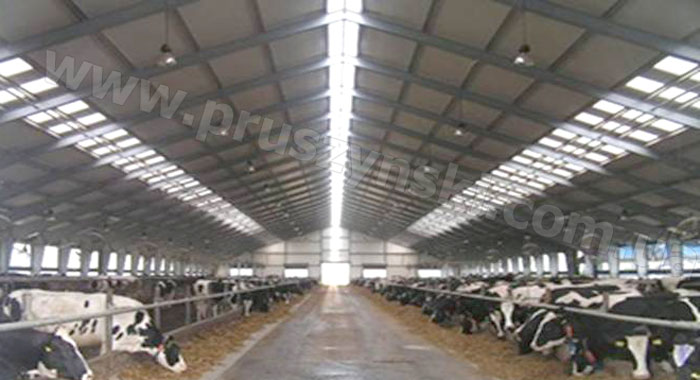

Коровник_5

Фото 4. Светопрозрачные вставки в кровельном ограждении

Размещение светопрозрачных вставок в кровле зависит от технологического решения для содержания коров (количества рядов и расположения кормовых проходов) и согласовывается с главным технологом проекта или с поставщиком оборудования.

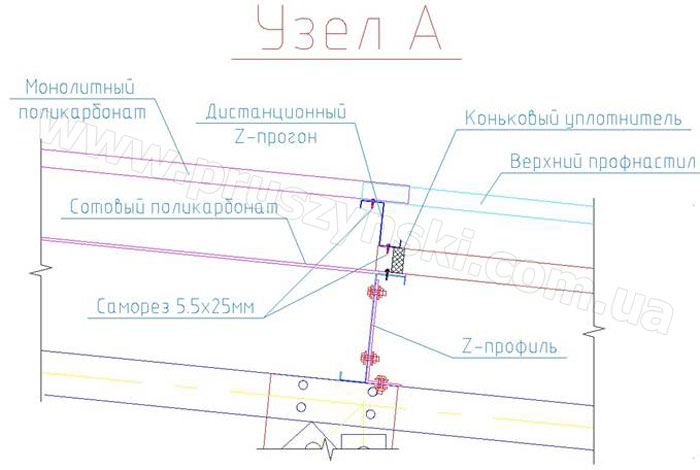

Коровник_6

Рис. 2. Узел примыкания светопрозрачной вставки к кровельной наборной сэндвич-панели

Современные коровники – это комплекс зданий и сооружений разного назначения, объединённых в один технологический цикл. Технологическое предназначение здания диктует требования к каркасу, стеновым и кровельным ограждениям, которые мы учитываем при проектировании и реализации объектов, применяя весь спектр наших знаний, индивидуального подхода и возможностей нашего производства. Примером таких решений можно назвать применение кровельных профнастилов с антиконденсатным покрытием в «холодных» кровлях в зданиях с повышенной влажностью.

Коровник_7

Фото 5. Кровельный профнастил с антиконденсатным покрытием в «холодном» здании

Применение антиконденсатного покрытия для профнастила позволяет:

1) решить проблему накопления конденсата на внутренней поверхности холодной кровли (влагоудержание слоя около 800 г/м2);

2) увеличить защиту маталлопрофиля от агрессивной среды внутри здания за счёт нанесения дополнительного клеевого слоя, тем самым продлить срок эксплуатации кровли.

Стеновая ограждающая конструкция

Стеновое ограждение в проектах коровников от «Прушиньски» предусматривается из специальных подъемных штор, которые обеспечивают максимально эффективную вентиляцию внутреннего пространства. Цоколь выполняется из монолитного железобетона, при этом его высота должна определяться, исходя из двух факторов:

1) в летнее время цоколь не должен препятствовать обдуву коровы, находящейся в лежачем положении возле стены;

2) в зимнее время при открытой шторе цоколь должен предотвращать задувание снега внутрь коровника.

Рекомендованная высота цоколя – 400-600 мм.

Фундаменты

В проект коровника «Прушиньски» на основе технологии каркасного строительства из профиля ЛСТК входят схема расположения фундаментных (анкерных) болтов и таблица расчётных нагрузок на фундамент. На основе этих данных, а также на основе геодезической съемки стройплощадки и геологии, производится расчёт фундаментов (чертежи марки КЖ).

Приглашаем инвесторов к сотрудничеству с нашей компанией при новом строительстве и реконструкции коровников.
