Стеновые кассеты

Внутренние стеновые кассеты (ВСК)

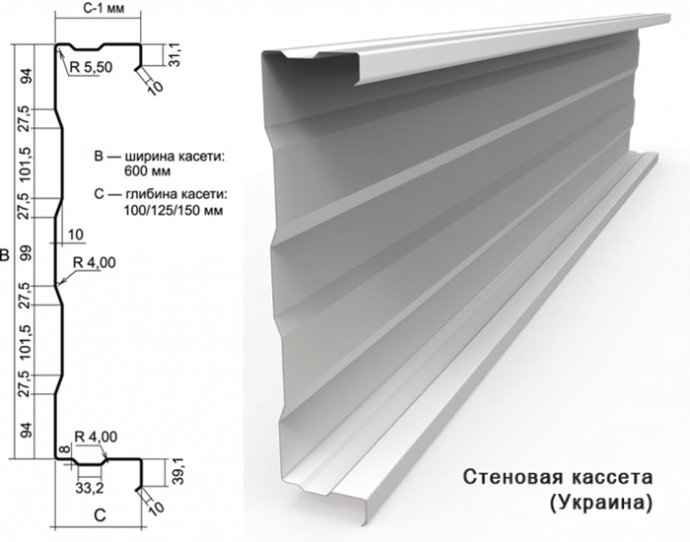

Компания «ПРУШИНЬСКИ» производит стеновые кассеты методом холодного проката на двух заводах — в Польше и в Украине. Кассеты, изготовленные на этих заводах, имеют разные геометрические параметры. Стеновые кассеты производства завода «ПРУШИНЬСКИ» в Украине имеют ширину 600 мм (под размер плитных термоизоляционных материалов) и глубину трёх типов 100, 125 и 150 мм.

kasseta-v

Внутренние стеновые кассеты предназначены для монтажа самонесущей ограждающей конструкции стен по каркасу при растоянии между колонами до 9 метров. При этом, внутренняя поверхность кассет имеет привлекательный вид, а внешняя — облицовывается профнастилом, PS-панелями или кассетонами. ВСК производятся методом холодного проката на двух заводах — в Польше и в Украине. Кассеты, изготовленные на этих заводах, имеют разные геометрические параметры.

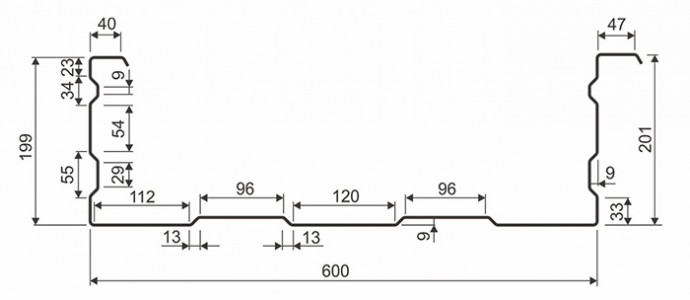

kasseta-ukr22

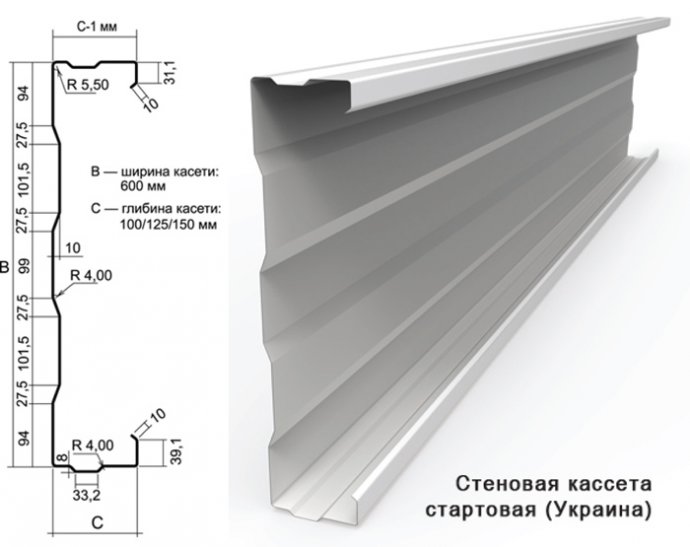

Компания «ПРУШИНЬСКИ» имеет технологическую возможность производить стартовую (цокольную) кассету, что значительно улучшает решение цокольного узла и упрощает монтаж первой (нижней) кассеты.

kaseta_start22

Кассеты производятся из стали марки S250+275Zn толщиной 0,7; 0,75; 0,80; 0,88; 0,9 и 1,00 мм.

Длина стеновой кассеты — от 0,5 до 13,6 м.

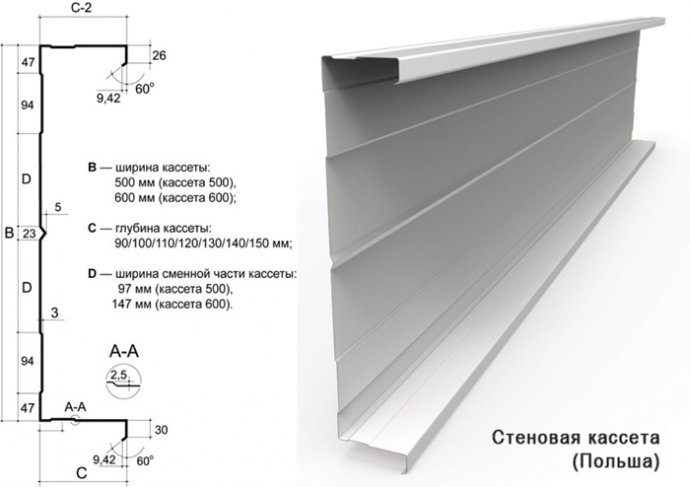

pl_kaseta22

Внутренняя стеновая кассета ВСК применяется в каркасном строительстве при расстоянии между колонами до 9 метров. Она является основным элементом сэндвич-панелей поэтапной сборки. Внутренняя поверхность кассет имеет привлекательный вид, а внешняя может облицовываваться профнастилом, PS-панелями или кассетонами

Сендвич-панель с применением внутренней стеновой кассеты ВСК имеет ряд преимуществ перед сэндвич-панелью поэтапной сборки с использованием прогонов

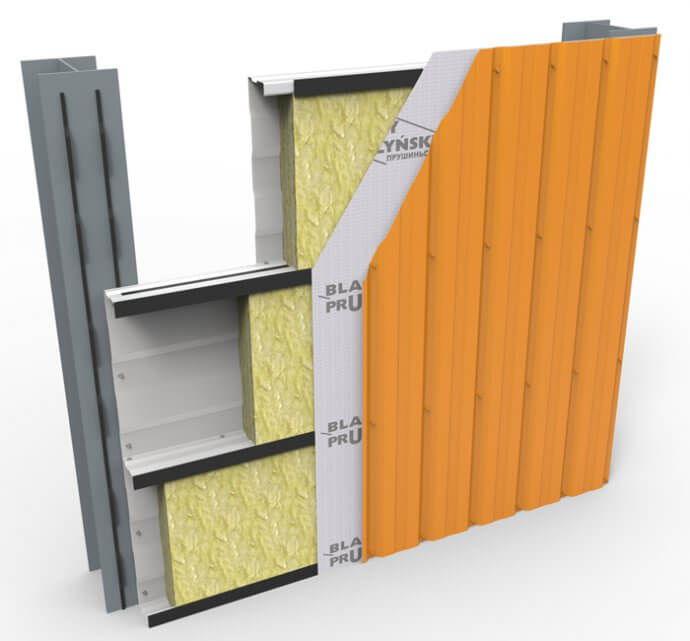

— хорошую защиту утеплителя от диффузии водяного пара благодаря применению специальных уплотнителей (рис.1);

kasseta-1

Рис. 1. Применение уплотнителей при монтаже стеновой кассеты.

— эстетичность вида внутренней поверхности стены и стойкость к механическим повреждениям (та как кассета производится из минимальной толщины метала 0,75мм);

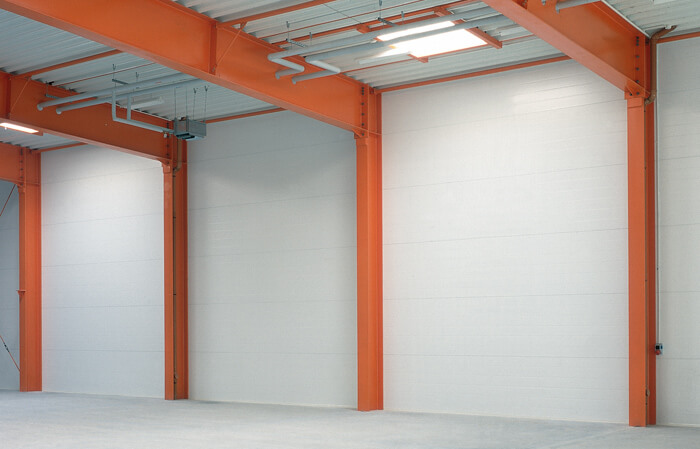

Смонтированная стеновая кассета – вид изнутри.

— отсутствие мостиков холода из-за проседания утеплителя, в связи с тем, что каждая плита утеплителя шириной 600 мм находится в отдельной кассете, то есть исключается вертикальное давление на нее;

— стоимость конструкции ниже, по причине значительного более высокой стоимости жёстких и полужестких плит утеплителя, при том что во внутреннюю стеновую кассету рекомендуется применять минеральную вату с плотностью 30кг/м3 – чем лучше утепляется фасад, тем больше разница в цене утеплителя;

— стоимость монтажа ниже за счёт отсутствия необходимости монтажа пароизоляции, дополнительных конструктивных элементов (прогоны, ригеля), а укладка утеплителя проходит проще и быстрей.

Сравнение сборных сендвич-панелей на основе стеновой кассеты и прогонов показывает, что основное преимущество применения стеновых кассет – это скорость монтажа, которая достигается за счёт того, что кассета одновременно является внутренней поверхностью стеновой конструкции и несущим каркасом для внешнего облицовочного материала (профнастил, PS-панель, кассетон), а также не требует монтажа пароизоляционной плёнки.

stenovye-kassety. (4)

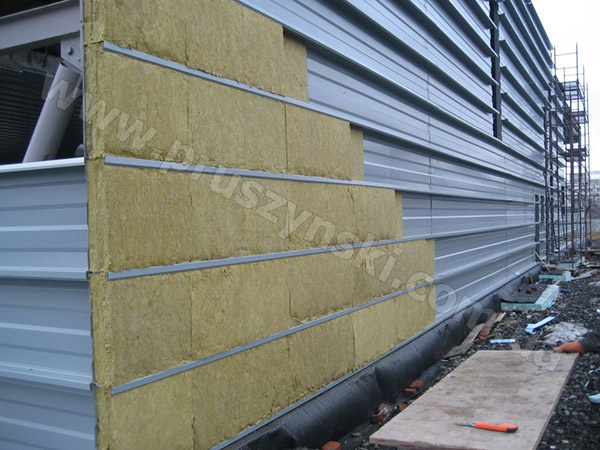

Монтаж утеплителя в «тело» кассеты

В сравнении с сэндвич-панелью заводского изготовления ВСК также имеет ряд преимуществ:

— возможность быстрого закрытия стен для начала внутренних работ и заливки полов, для чего монтируется сначала только стеновая кассета, а после — утеплитель и внешний элемент конструкции фасада;

— возможность применения разных материалов в качестве внешнего элемента конструкции фасада, как по цвету, так и по фактуре и расположению — профнастила, PS-панелей, кассетонов;

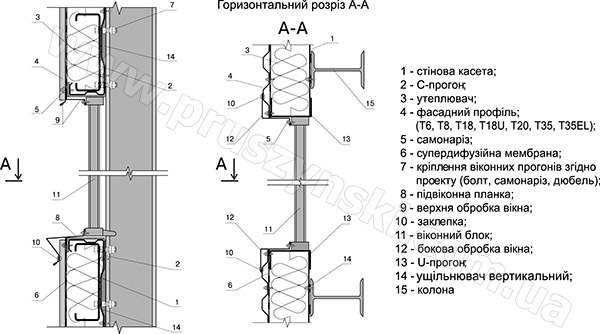

— возможность расположения окон в теле кассеты (Рис.2);

kasseta-2

stenovye-kassety. (6)

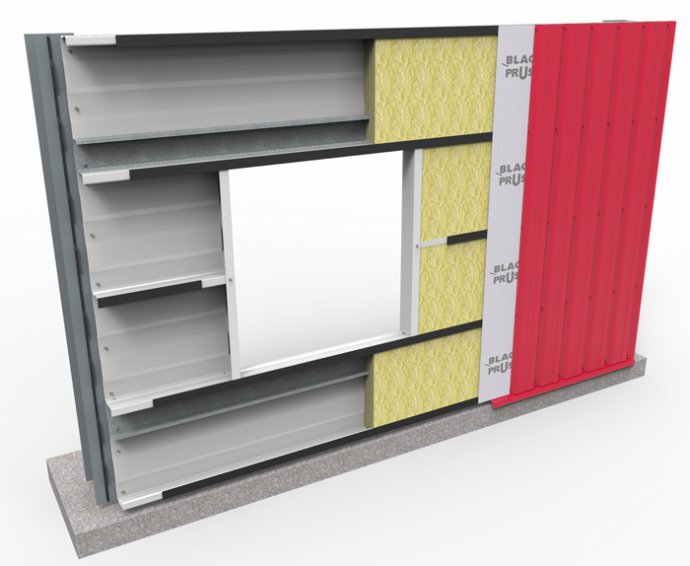

Рис. 2. Установка оконной рамы в «тело» стеновой кассеты

— для монтажа сборного сендвича на основе стеновой кассеты нет необходимости в применении дорогостоящих грузоподъемных механизмов, поскольку вес метра квадратного кассеты 600х150х0,75 – 9 кг/м2, что означает что одна кассета длиной 6 м весит не более 33 кг, а вес аналогичной 6-метровой сендвич-панели заводского производства не менее 150 кг.

Более детальную информацию о применении внутренних стеновых кассет Вы можете найти в «Техническом розделе» и его подразделе «PDF-библиотека».

Перфорация стеновых кассет

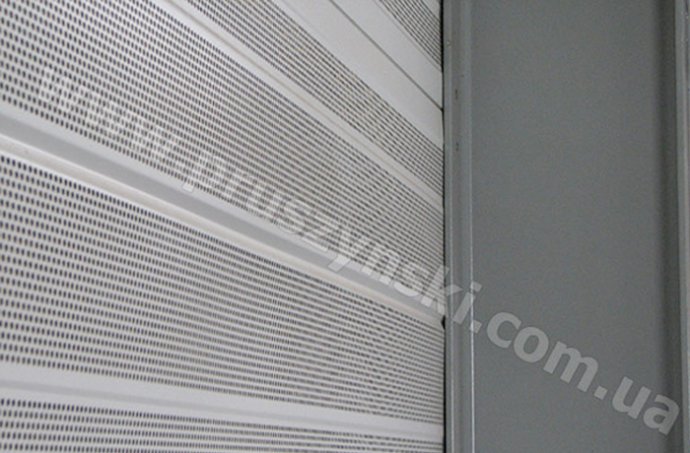

Од­ним из существенных преимуществ стеновой кассеты над сборными сендвич-па­нелями и панелями заводского производства — это возможность перфо­рации кассеты, поверхность которой не будет отражать звук как экран, а будет пропускать его через отверстия перфорации в тело утеплителя, который в свою очередь будет поглощать звук. Возможность применения перфо­рации внутренних стеновых кассет очень важна при строительстве и проектировании предприятий с повышенным уровнем шума (это также касается любых перфорированных профильных листов производства компании «ПРУ­ШИНЬСКИ»).

stenovye-kassety-233

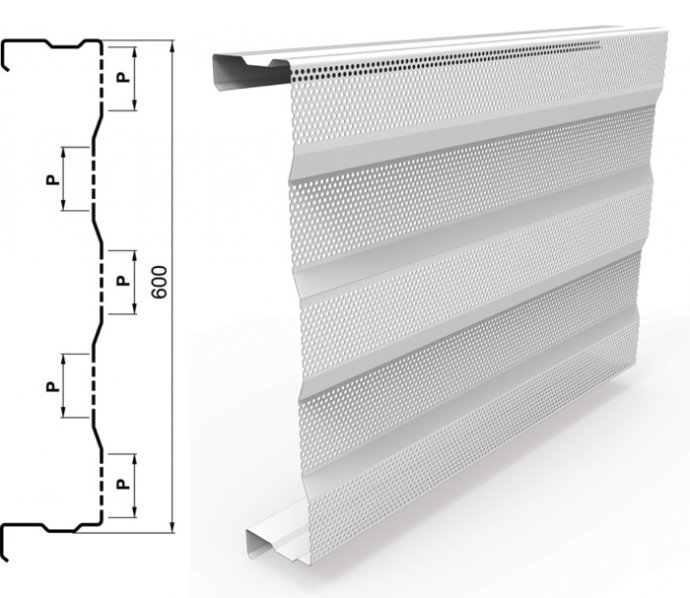

Пример перфорации стеновой кассеты украинского производства

kasetaukrperfo

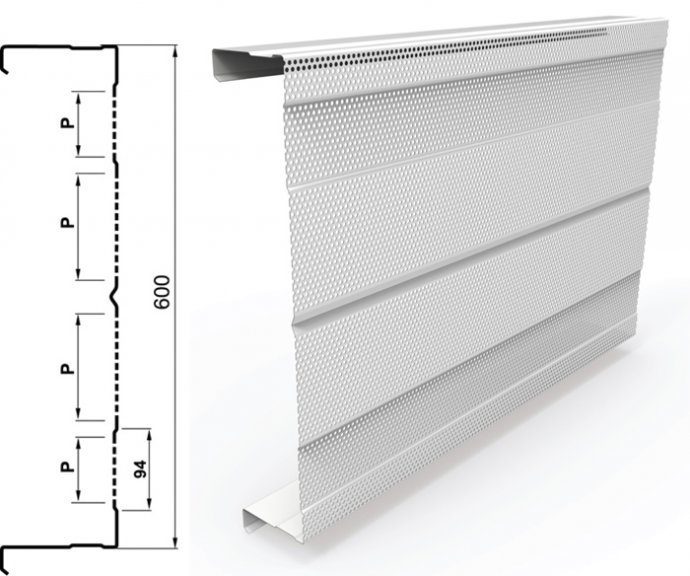

Пример перфорации стеновой кассеты польского производства

0kasplperfo

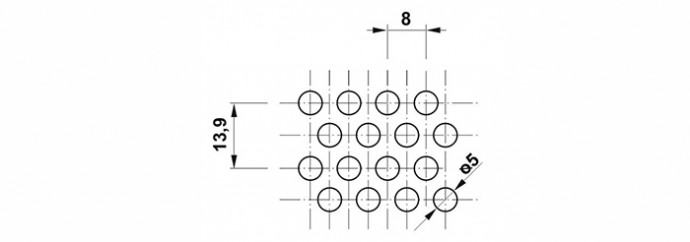

P — пример возможной перфорации

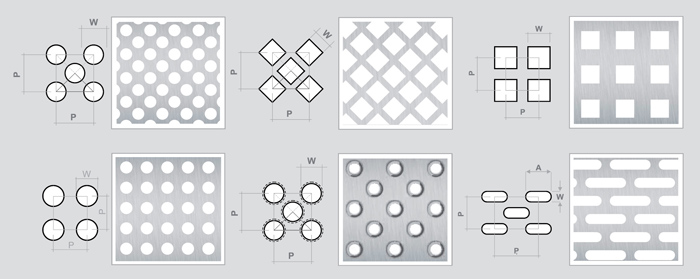

Основные типы перфорации

perfofo
