Быстромонтируемые конструкции стен для БМЗ

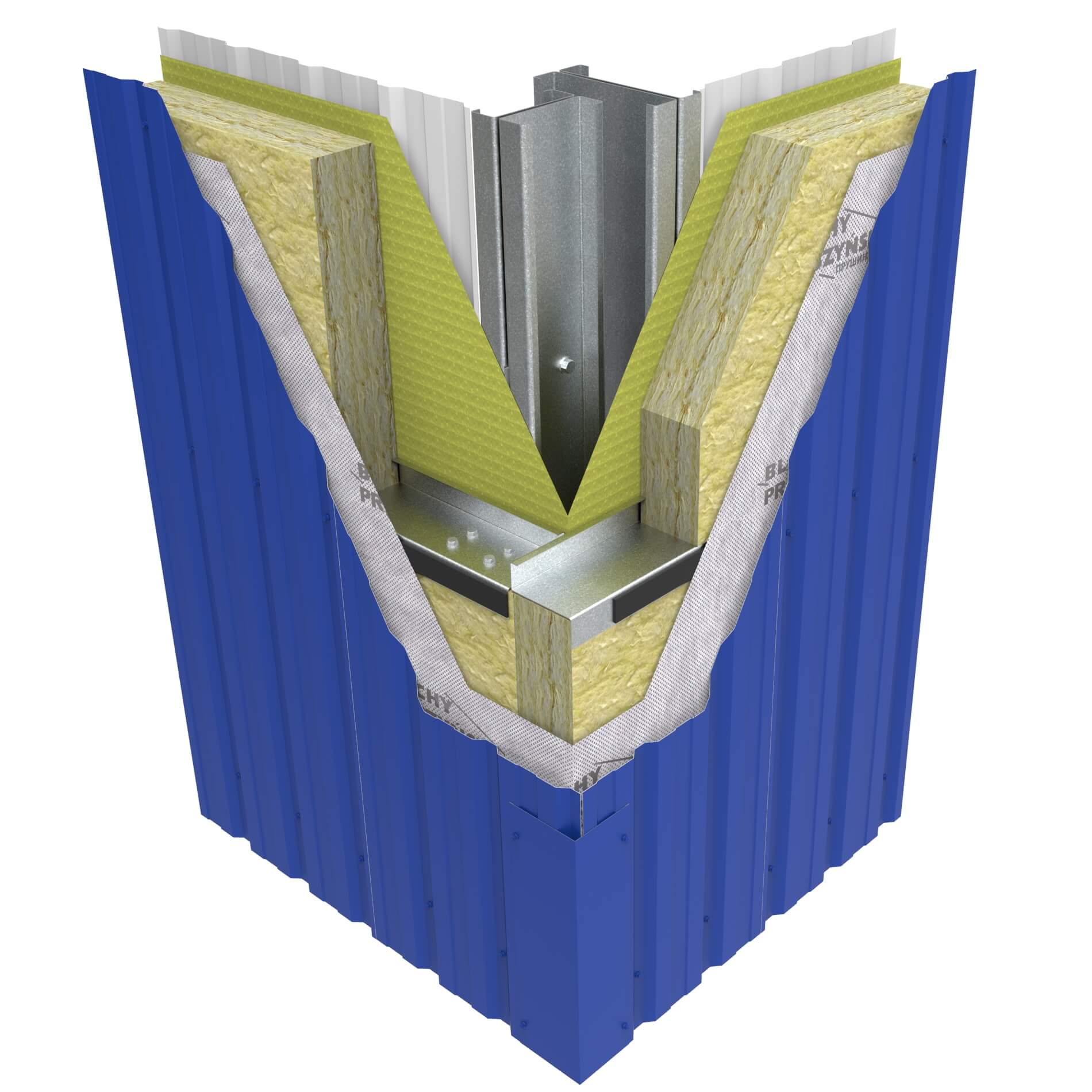

Сендвич-панель поэтапной сборки с использованием стеновых прогонов

В качестве быстромонтируемой конструкции для стен БМЗ чаще всего используются сборные сэндвич-панели на основе стеновых прогонов и стеновых кассет, а также заводские сэндвич-панели.

На опорный столик с помощью болтового соединения монтируется стеновой прогон (Z или C, в зависимости от условий технического проекта).Монтаж сендвич-панели с использованием стеновых прогонов похож на монтаж кровельной ограждающей конструкции.

На стеновой прогон с внешней стороны по всей длине проклеивается термопрокладка толщиной 3 или 5 мм и шириной 50 или 70 мм с целью устранения мостика холода.

С внутренней стороны стены укладывается пароизоляционная пленка, стыки которой должны быть проклеены между собой специальной клейкой лентой.

Пароизоляционная пленка фиксируется внутренним профилированным листом.

На стеновые прогоны укладывается утеплитель, который с внешней стороны закрывается паропропускающей пленкой (ветроизоляцией).

Необходимо учитывать то, что в стеновой сендвич-панели поэтапной сборки, Z-прогон должен находиться в теле утеплителя (т.е. не должен находиться в холодной зоне даже частично, кроме вертикальной полки, к которой крепится профнастил через термопрокладку).

Рис. 1.

Расшифровка условных обозначений для рис. 1:

1 — фасадный профнастил (Т6, Т8, Т14, Т18, Т18U, Т20, Т35E, Т35ЕL);
2 — стеновой профнастил внутренний (Т6, Т8, Т14, Т18, Т18U);
3 — термопрокладка (3х50, 5х50, 3х70, 5х70);
4 — пароизоляционная пленка;
5 — пленка паропропускающая или ветроизоляция (супердиффузионная мембрана);
6 — опорный столик;
7 — саморезы;
8 — стеновой прогон (Z или С t=1,0-2,5 мм);
9 — утеплитель;
10 — болт М12;
11 — колонна;
12 — планка (уголок внешний)

Поэтому компания «ПРУШИНЬСКИ» рекомендует использовать для ветроизоляции супердиффузионную мембрану, которая выполняет роль паропропускающей пленки в условиях плотного прилегания к утеплителю.

Супердиффузионная мембрана фиксируется фасадным профнастилом.

Во время монтажа нижнего стенового прогона необходимо учитывать, что между цоколем и С-прогоном обязательно нужно уложить утеплитель или водонепроницаемую полиуретановую прокладку.

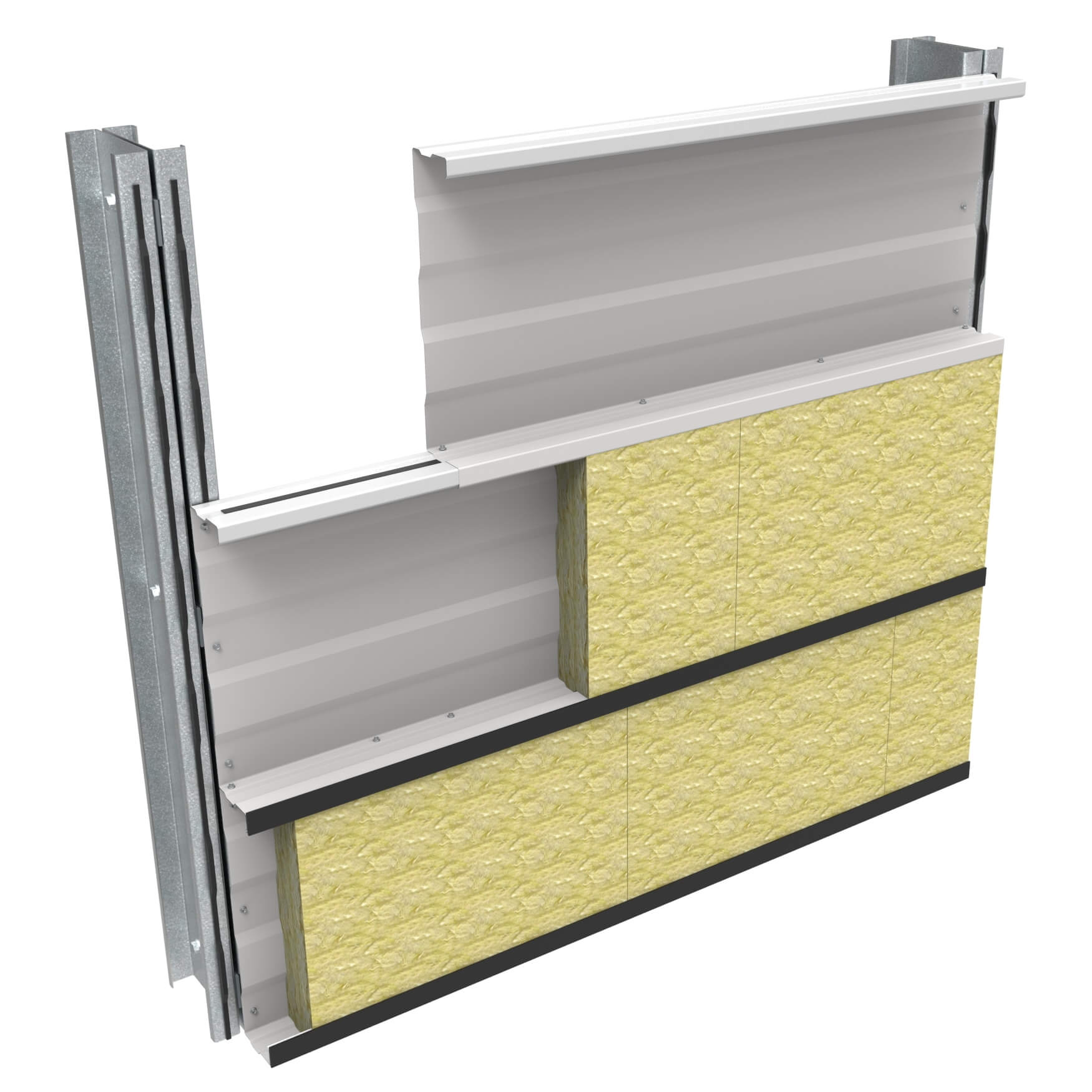

Сендвич-панель поэтапной сборки с использованием внутренних стеновых кассет

Рис. 2.

Расшифровка условных обозначений для рис. 2:

1 — колонна;
2 — уплотнитель вертикальный;
3 — стеновая кассета;
4 — уплотнитель для стеновых кассет (20х5);
5 — термопрокладка (5х50);
6 — саморезы;
7 — крепление кассеты к несущей конструкции (саморез, гвоздь к монтажному пистолету)

Кассеты монтируются к металлическим или железобетонным колоннам:

1) монтаж начинается с наклеивания двух демпфирующих прокладок шириной 70 мм и толщиной 3 мм;

2) кассета крепится к колоннам; количество креплений кассеты к колонне зависит от расчетов, однако рекомендуется крепить в каждой волне, которая прилегает к колонне (т.е. использовать 4-е самореза (4-е точки крепления) с каждой стороны кассеты);

3) между кассетами по горизонтали наклеивается уплотнитель для внутренних кассет шириной 20 мм и толщиной 5 мм;

4) кассеты между собой крепятся саморезами через каждых 600 мм;

5) для снятия мостика холода между кассетой и фасадным покрытием на внешнее ребро кассеты наклеивается термопрокладка шириной 50 мм и толщиной 3-8 мм;

6) в кассету вкладывается утеплитель объемным весом не меньше 30 кг/м3 (показатель для минеральной (каменной) ваты. Возможно также использование соответствующих стекловатных утеплителей). Утеплитель должен или точно повторять размеры кассеты (для минеральных плит с объемным весом 50-70 кг/м3) или иметь ширину 610 мм (для кассеты шириной 600 мм и минеральных плит с объемным весом 30-45 кг/м3);

7) утеплитель закрывается ветрозащитной пленкой; возможно также использовать утеплитель с защитным слоем из стекловолокна;

8) фасадное покрытие (профнастил, фасадные панели, кассетоны и др.) крепится к кассетам саморезами;

9) монтируются все необходимые отборные элементы (аксессуары, уголки и др.).

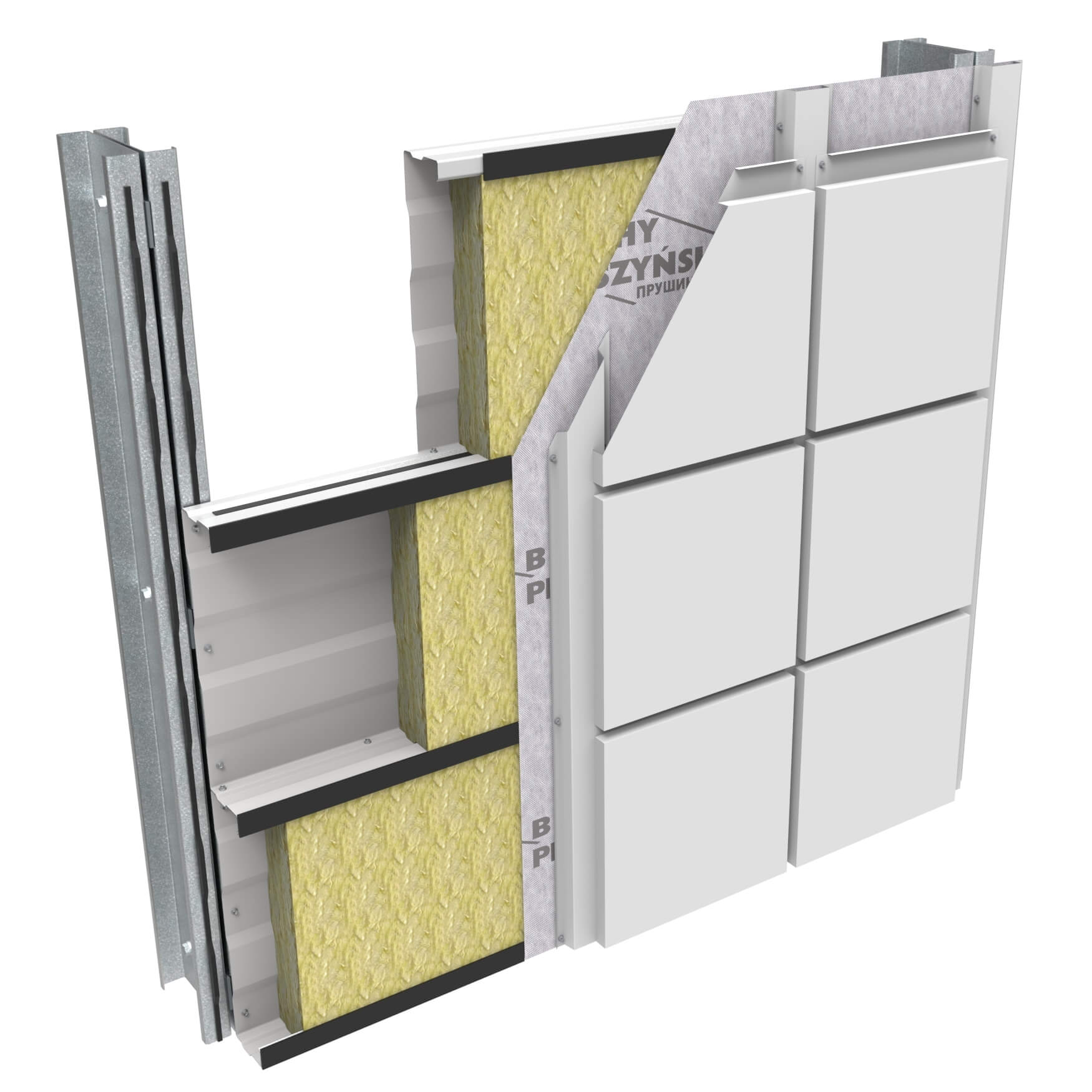

Облицовка сендвич-панели кассетонами

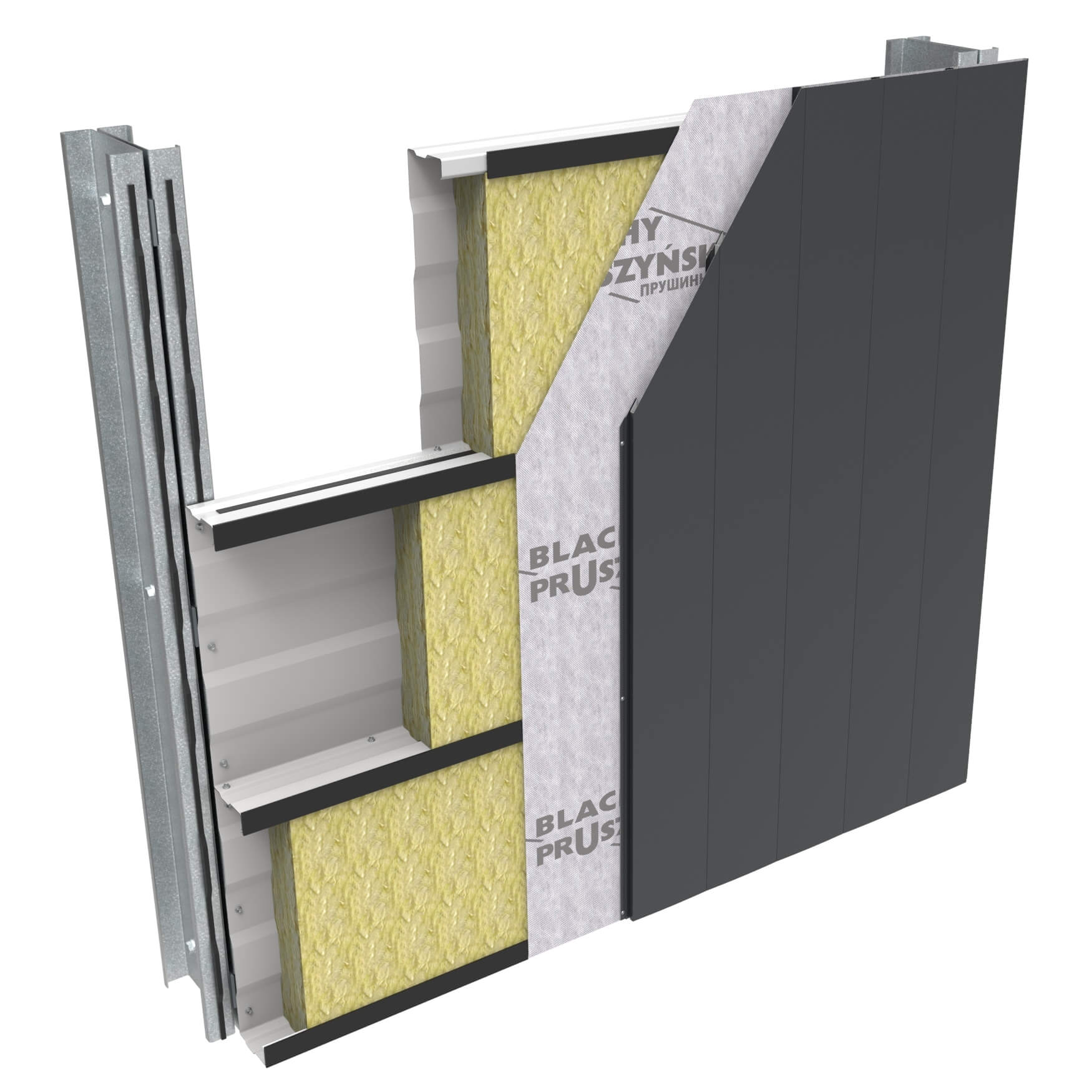

Облицовка сендвич-панели PS-панелями

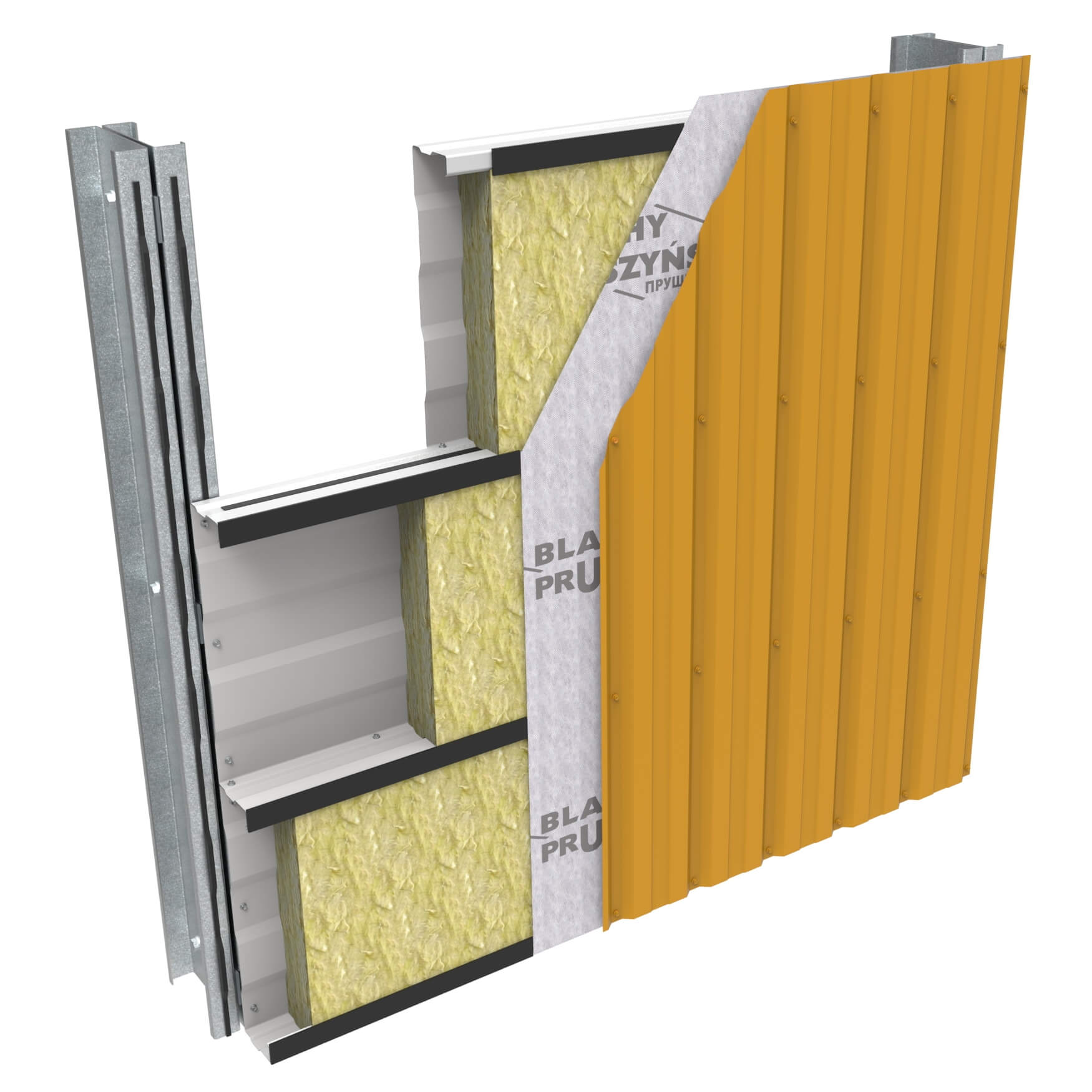

Облицовка сендвич-панели профнастилом
