«Теплая» кровля — беспрогонная «жесткая»

Конструкция «теплой» кровли представляет собой трехслойный «пирог» состоящий из нижнего (несущего) профнастила, утеплителя (минеральная вата) и верхнего наружного покрытия.

Использование в качестве несущих конструкционных профнастилов Т-92, Т-135, Т-150 или Т-160 даёт возможность перекрывать пролеты значительной длины (до 9м) и отказаться от использования несущих кровельных прогонов, укладывая указанные профнастилы непосредственно на балки или фермы (поперёк ската).

teplaya-krovlya-besprogonnaya-zhestkaya-01

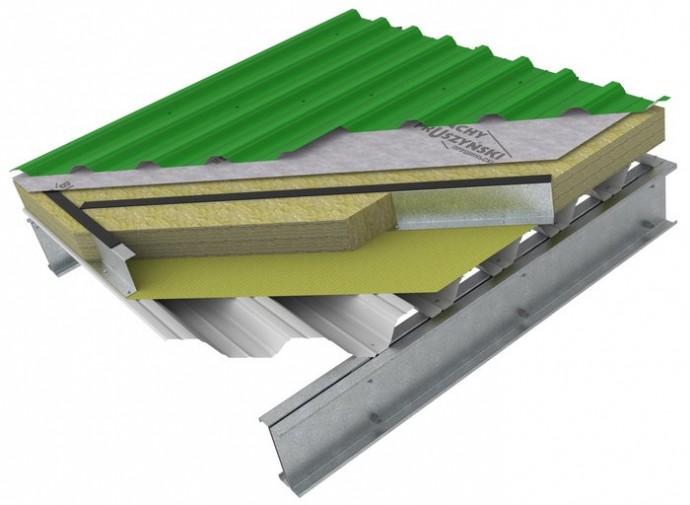

Рис. 1. «Тёплая» кровля — беспрогонная «жесткая».

Конструкционный металлопрофиль — это отдельная группа профилей. Применение этих материалов значительно упрощает конструкции кровель и перекрытий, сокращает время строительства, а также уменьшает затраты на монтаж. Конструкционные профили применяются, главным образом, для решения системных задач согласно утверждённой технической документации.

OLYMPUS DIGITAL CAMERA

Фото 1. Профнастил Т-135 0,88мм в беспрогонной схеме

В случаи применения, в качестве верхнего элемента кровельной наборной сендвич панели профнастила, такая «теплая» кровля называется «жесткой».

Монтаж «тёплой» беспрогонной кровли начинается с установки несущего профнастила на элементы каркаса (балки либо фермы). Тип профнастила и его толщина задаётся проектом и подбирается согласно «Таблиц нагрузок для профнастила «Прушиньски»» и зависит от расчётных нагрузок на кровельную ограждающую конструкцию.

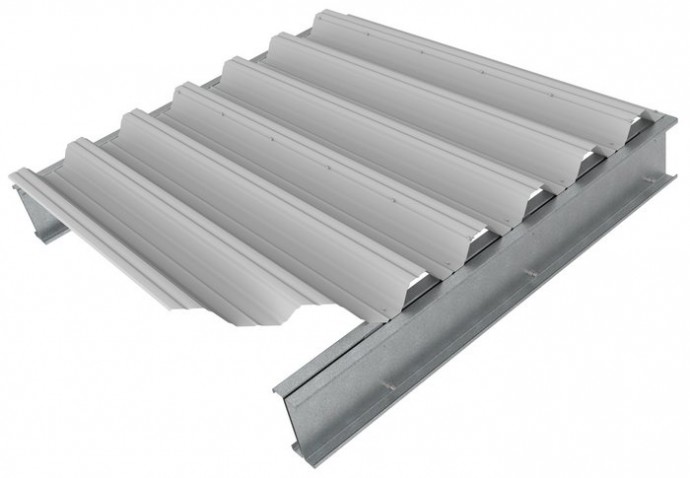

teplaya-krovlya-besprogonnaya-zhestkaya-02

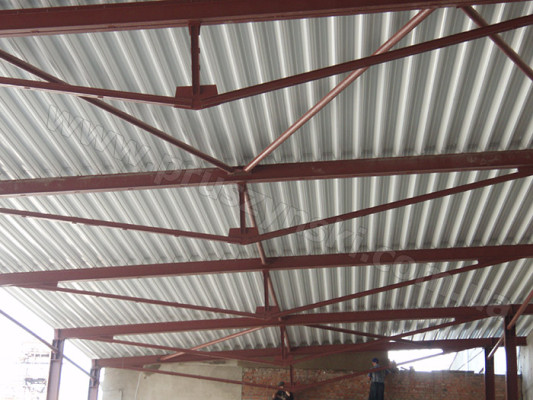

Рис. 2. Монтаж несущего профнастила в беспрогонной кровле

Крепится профнастил к балкам либо фермам саморезами по металлу (если каркас металический) или распорными дюбелями (если балки ж/б) в каждую волну. Также рекомендуется скрепить продольный замок листов через каждые 500мм оцинкованными или окрашенными саморезами по металлу 4,8х19 или 4,8х20 либо заклёпками. Это увяжет между собой листы, что придаст несущему профнастилу дополнительную жесткость, а также придаст визуальный эффект в виде цельности внутреннего покрытия.

Компания «Прушиньски» рекомендует производить монтаж несущего профнастила широкими полками вверх, так как в «теплой» жесткой кровле применяется утеплитель плотностью около 30кг/м3, соответственно монтаж нижнего листа широкими полками к утеплителю, даёт наибольшую площадь опирания вате, и не дает ей проседать.

На профилированные листы укладывается пароизоляционная пленка, стыки которой необходимо проклеить специальной клейкой лентой. Проклейка рулонов пароизоляционной пленки является обязательной для правильной работы пароизоляции.

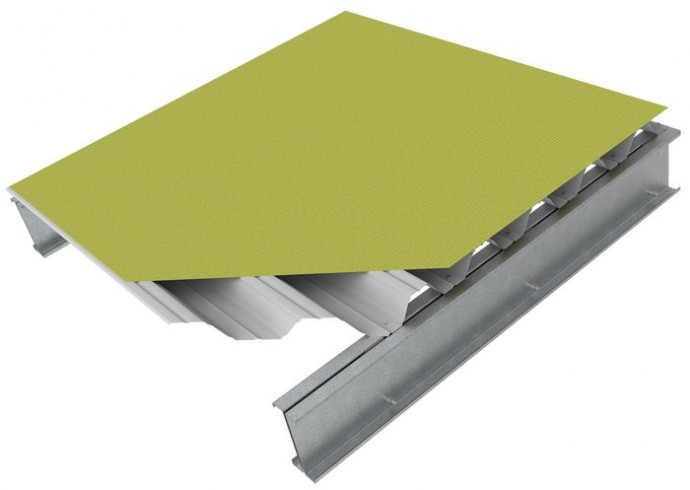

teplaya-krovlya-besprogonnaya-zhestkaya-03

Рис. 3. Укладка пароизоляционной плёнки на несущий профнастил

После этого на профнастил необходимо уложить дистанционные (промежуточные) Z-прогоны толщиной t=1,0; 1,25; 1,5 мм. В случаи применения беспрогонной «жесткой» кровли, несущий профнастил монтируется поперёк ската, а верхний профилированный лист укладывается вдоль ската (для беспрепятственного отвода воды с кровли). Поэтому дистанционный Z-прогон устанавливается под углом 450 к линии карниза. В случаи монтажа промежуточного прогона на несущий профнастил поперёк ската (как в прогонной тёплой кровле) вся нагрузка передаваемая от наружного профиля через дистанционный Z-прогон приходилась бы на одну волну несущего профнастила, что привело бы к его деформации и возможному разрушению.

teplaya-krovlya-besprogonnaya-zhestkaya-04

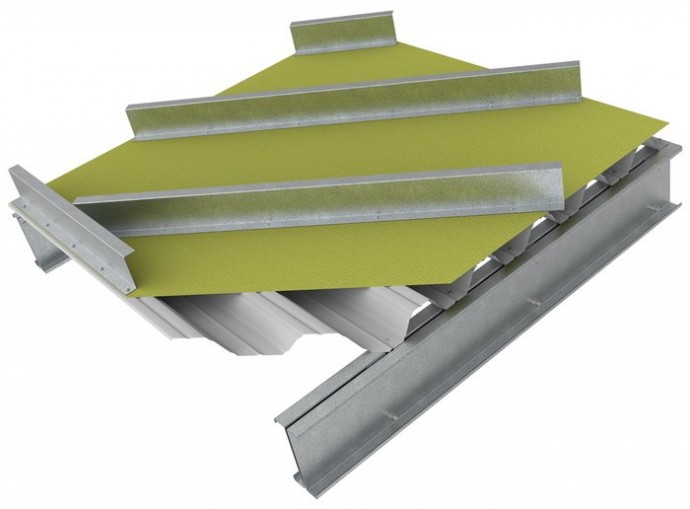

Рис. 4. Смонтированный дистанционный Z-прогон под углом 450 к линии карниза/конька.

При этом, необходимо помнить о необходимости установки дистанцинного Z-прогона поперёк ската на линии карниза, на линии конька, а также в месте поперечного замка верхнего профнастила (в случаи наличии такового при длине ската более 13м).

Дистанционный Z-прогон монтируется к несущему (нижнему) листу оцинкованными саморезами по металлу в каждую волну.

По всей длине дистанционного Z-прогона укладываетеся самоклеющаяся термопрокладка толщиной 5мм и шириной 50 или 70 мм для устранения мостика холода.

teplaya-krovlya-besprogonnaya-zhestkaya-05

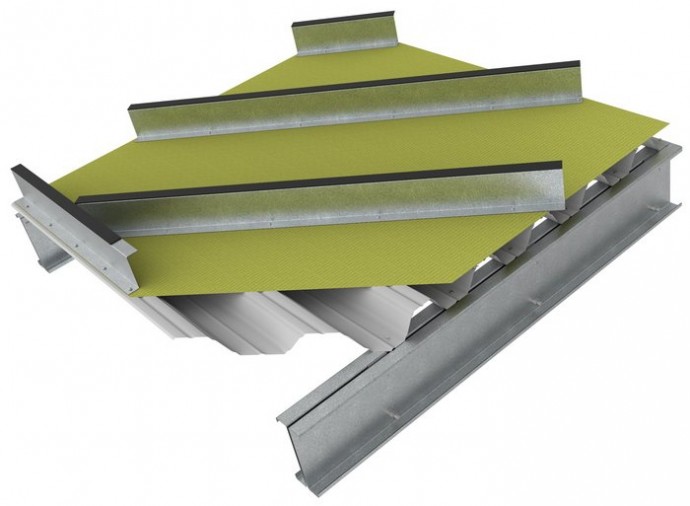

Рис. 5. Термопрокладка на верхней полке промежуточного прогона.

После этого укладывают утеплитель. Крайне важно – толщина утеплителя должна быть определена теплотехническим расчётом и должна быть идентична высоте дистанционного Z-прогона.

teplaya-krovlya-besprogonnaya-zhestkaya-06

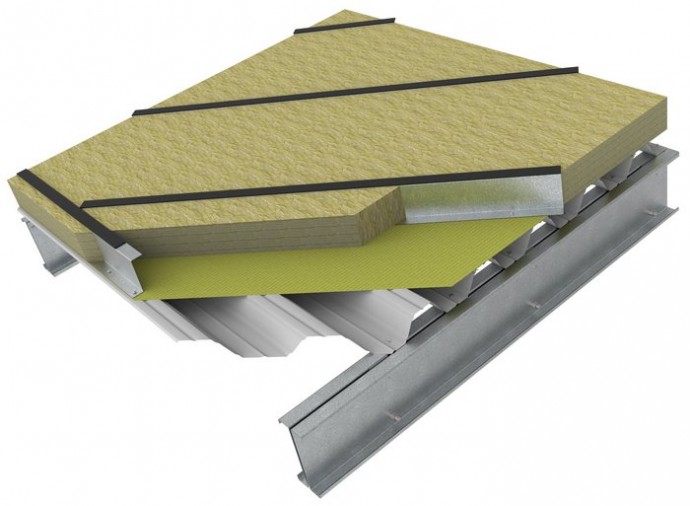

Рис. 6. Утеплитель в «тёплой» кровле

По поверхности минеральной ваты, параллельно линии карниза, укладывают супердиффузионную мембрану с напуском (перенахлёстом), ширина которой указана на рулоне.

teplaya-krovlya-besprogonnaya-zhestkaya-07

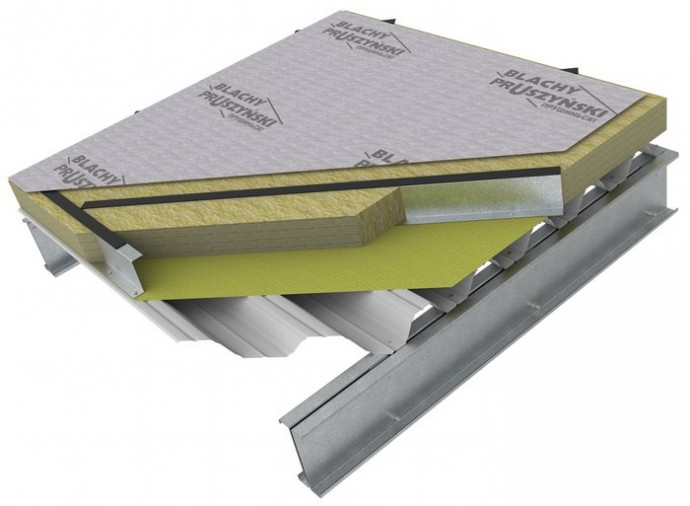

Рис. 7. Супердиффузионная мембрана, уложенная на утеплитель

Тип кровельного (верхнего) трапециевидного листа подбирается в зависимости от заданных в техническом проекте нагрузок на кровлю и от шага дистанционных прогонов. Монтируется кровельный лист с помощью саморезов по металлу в каждую волну.

teplaya-krovlya-besprogonnaya-zhestkaya-08

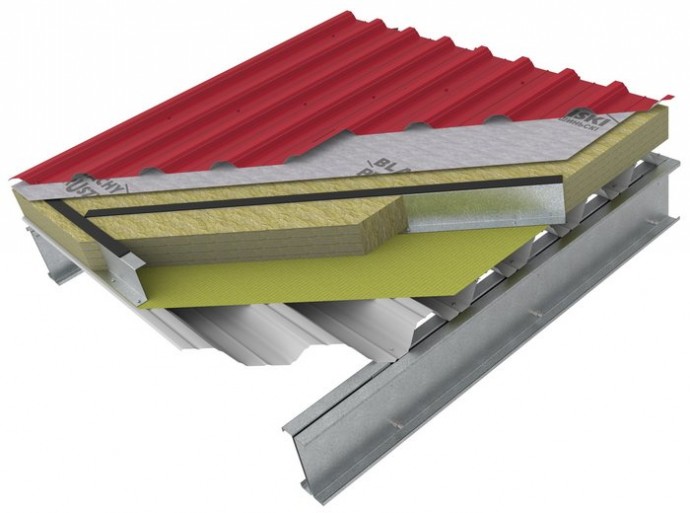

Рис. 8. Монтаж кровельного профнастила

В продольный замок, для улучшения гидроизоляционных свойств профнастила, компания «Прушиньски» рекомендует устанавливать самоклеющуюся прокладку 3х10, и дополнительно скрепить замок саморезами по металлу 4,8х19 или 4,8х20 через 500мм.

teplaya-krovlya-besprogonnaya-zhestkaya-09

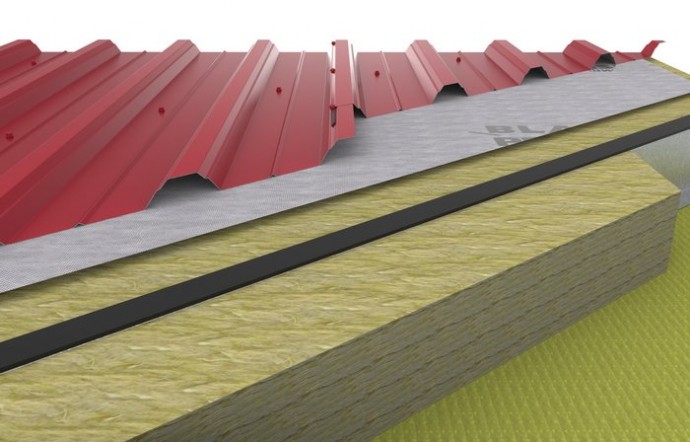

Рис. 9. Продольный нахлёст кровельного профнастила

Инженеры компании «Прушиньски» при работе с проектом помогут Вам подобрать высоту и толщину несущего профиля, дистанционного Z-прогона, верхнего кровельного профнастила, сделают раскладки и ведомости материалов, необходимых для реализации объекта.
