«Теплая» кровля – беспрогонная «мягкая»

Конструкция «теплой» кровли представляет собой трехслойный «пирог», состоящий из нижнего (несущего) профнастила, утелителя (минеральная вата) и верхнего наружного покрытия.

В случаи применения, в качестве наружного элемента рулонного материала (ПВХ-мембраны), такая «теплая» кровля именуется «мягкой».

teplaya-krovlya-besprogonnaya-myagkaya-01

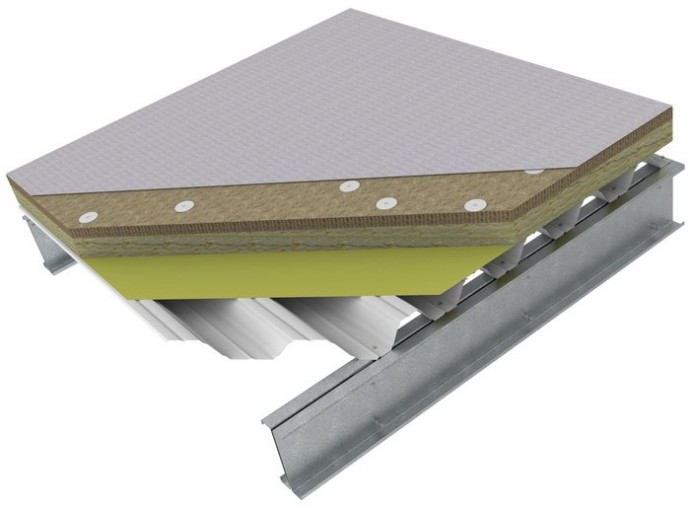

Рис. 1. «Тёплая» кровля — беспрогонная «мягкая».

– несущий профнастил (Т92, Т135, Т150, Т160);
– балка;
– пароизоляционная пленка;
– утеплитель (минеральная вата);
– рулонная гидроизоляционная мебрана.

При конструктивном решении кровельной ограждающей конструкции в беспрогонной схеме, указанный трёхслойный тёплый «пирог» укладывается непосредственно на несущий каркас, за счет применения в качестве несущего профнастила конструкционных профилей Т92, Т135, Т150 или Т160.

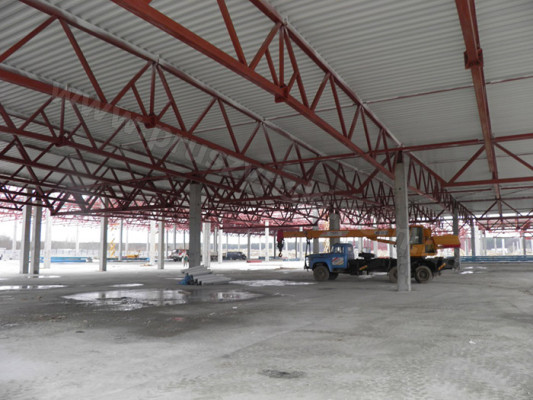

OLYMPUS DIGITAL CAMERA

Фото 1. Т150 0,75мм в беспрогонной кровле.

Конструкционный или несущими называется отдельная группа профнастилов. Применение таких профнастилов значительно упрощает конструкции кровель и перекрытий, сокращает время строительства, а также уменьшает затраты на монтаж за счет отсутствия кровельных прогонов. Высокая несущая способность конструкционных профнастилов позволяет перекрывать пролёты до 9 метров, укладывая указанные профнастилы непосредственно на балки или фермы (поперёк ската).

teplaya-krovlya-besprogonnaya-myagkaya-02

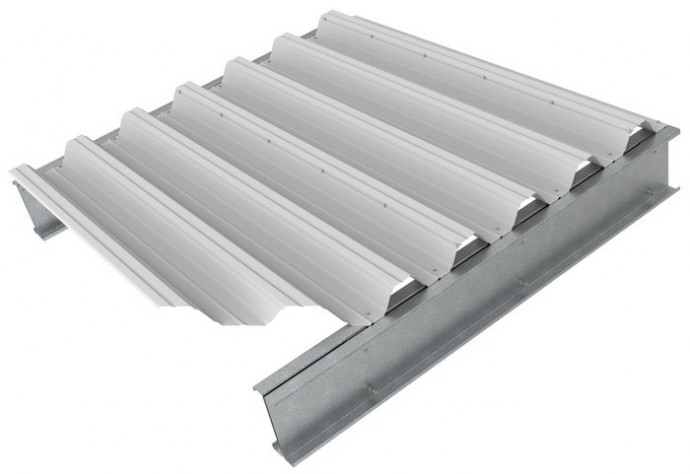

Рис. 2. Монтаж несущего профнастила в беспрогонной кровле

Несущий профнастил крепится к балкам или фермам саморезами по металлу (если каркас металический) или распорными дюбелями (если балки ж/б) в каждую волну. Также рекомендуется скрепить продольный замок листов через каждые 500мм оцинкованными или окрашенными саморезами по металлу 4,8х19 или 4,8х20 либо заклёпками. Это увяжет между собой листы, что придаст несущему профнастилу дополнительную жесткость, а также придаст визуальный эффект в виде цельности внутреннего покрытия.

Компания «Прушиньски» рекомендует производить монтаж несущего профнастила широкими полками вверх для обеспечения наибольшей площади опирания минераловатного утеплителя.

На профилированные листы укладывается пароизоляционная пленка, стыки которой необходимо проклеить специальной клейкой лентой. Проклейка рулонов пароизоляционной пленки является обязательной для правильной работы пароизоляции.



teplaya-krovlya-besprogonnaya-myagkaya-03

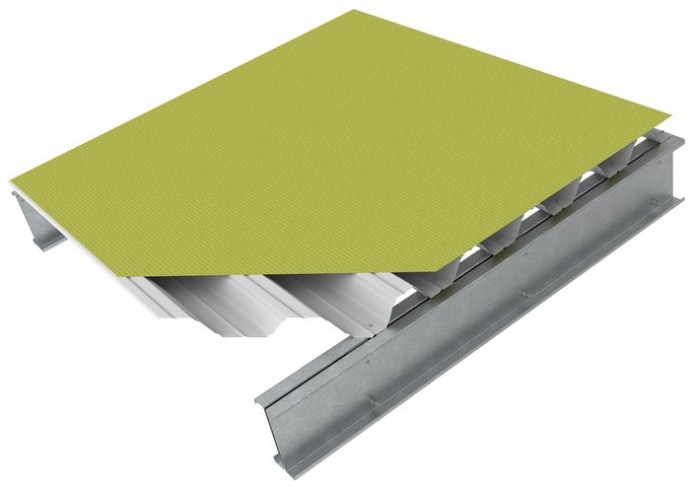

Рис. 3. Пароизоляционная плёнка на несущем профнастиле.

После этого на металопрофиль укладывается жесткий утеплитель. Существует три варианта монтажа жесткого утеплителя:

1) Двухслойное утепление;
2) Однослойное утепление с применением стяжки;
3) Однослойное утепление ватой с двойной плотностью.

В «мягкой» кровле точечную и распределённую нагрузку воспринимает утеплитель, после чего передаёт её на несущий профнастил, который в свою очередь, посредством кровельных прогонов, передаёт нагрузку на несущий каркас.

По этой причине, применяемый утеплитель должен иметь такую плотность, а соответственно и прочность на сжатие (и на точечную нагрузку), что бы при восприятии нагрузки плиты не деформировались. Но жесткие минераловатные плиты имеют достаточно высокий коэффициент теплопередачи и высокую стоимость.

Для достижения экономического и теплотехнического эффекта, нижний слой утепления кровли применяется менее плотный (80кг/м3 — 130 кг/м3) большей толщины (100мм – 200мм). Данный слой выполняет основную функцию – теплоизоляции кровельного пирога. Верхний слой утепления подбирается более плотным (180кг/м3 — 190кг/м3) толщиной 20мм – 30мм. Этот слой воспринимает точечную нагрузку и распределяет ее, при этом также частично выполняет задачу по теплоизоляции.

Выполняя утепление двухслойным способом, можно исключить тепловключения в местах стыков плит, так как верхний слой плит смещается относительно нижнего.

teplaya-krovlya-besprogonnaya-myagkaya-04

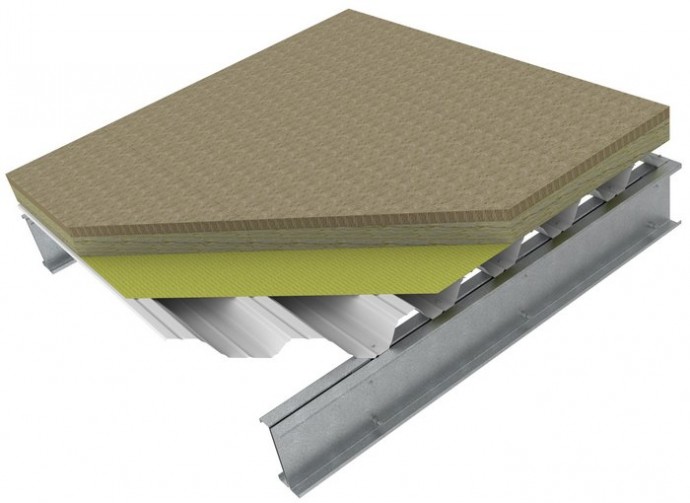

Рис. 4. Укладка минераловатных плит двухслойным методом.

Существует способ утепления мягких кровель с заменой верхнего (более плотного) утеплителя на цементно-пещаную стяжку, которая выполняет функцию защиты нижнего слоя утеплителя, но абсолютно не выполняет теплотехническую функцию. Данный вариант решения утепления мягкой кровли более дешевый, но менее эффективный по теплотехнике. Зачастую применяется при ремонте существующих кровель.

Третьим способом утепления мягкой кровли является применение однослойной минераловатной плиты с двойной плотностью (нижний основной слой – менее плотный, а верхний тонкий – большей плотности). При таком методе достигается большая скорость монтажа слоя утепления кровельной ограждающей конструкции, но повышаются требования к качеству укладки плит (за счёт отсутствия возможности перехлёста стыков плит).

Тип, толщина и плотность утеплителя определяется проектом, согласно теплотехнического расчёта, климатической зоны расположения объекта и расчётных нагрузок на кровлю.

Специалисты инженерно-технического отдела компании «Прушинськи» помогут Вам произвести теплотехнический расчет и провести экономический анализ, для выбора наиболее оптимального решения.

Минероловатные плиты к несущему профнастилу крепятся специальным крепежем – дюбели для крепления термоизоляции. Количество точек  крепления на 1м2 определяется проектом (в зависимости от нагрузки на кровлю и зон). В среднем расход дюбелей 4шт/м2 — 5шт/м2.

teplaya-krovlya-besprogonnaya-myagkaya-05

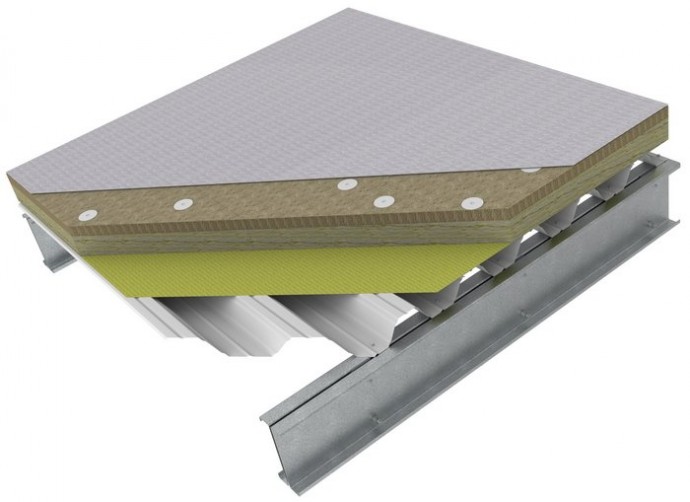

Рис. 5. Крепление термоизоляции к профнастилу.

После того как утеплитель уложен и закреплён укладывается завершающий гидроизоляционный слой «мягкой» кровли – рулонный материал, которым выступает ПВХ-мембрана.

teplaya-krovlya-besprogonnaya-myagkaya-06

Рис. 6. ПВХ-мембрана.

Инженеры компании «Прушиньски», при работе с проектом, помогут Вам подобрать высоту и толщину несущего профиля, верхнего кровельного профнастила, сделают раскладки и ведомости материалов необходимых для реализации объекта.
