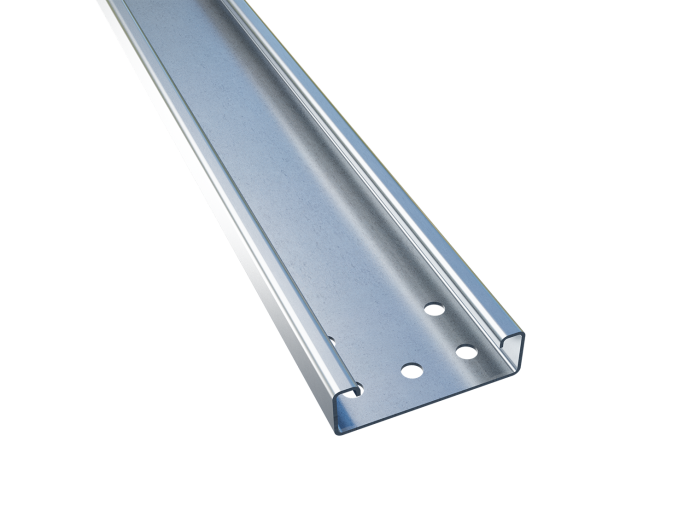

С-профиль — основа строительства из ЛСТК

С-профиль — это профиль ЛСТК, который является основным для проектирования и строительства быстромонтируемых зданий. Профили ЛСТК производятся методом холодного проката на специальной автоматизированной линии.

Геометрические характеристики С-профиля

Холоднокатаные оцинкованные С-профили изготавливаются из горячеоцинкованной листовой стали марка S350GD толщиной от 1,5 до 3,0 мм. Стандартных длин НЕТ, максимальная L=13600 мм.

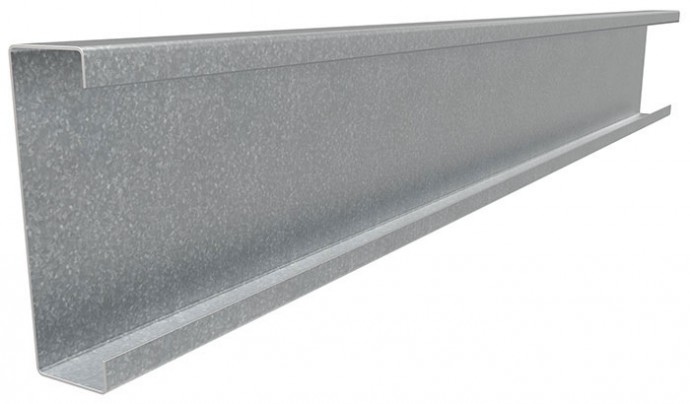

c-prog-1



c-progon

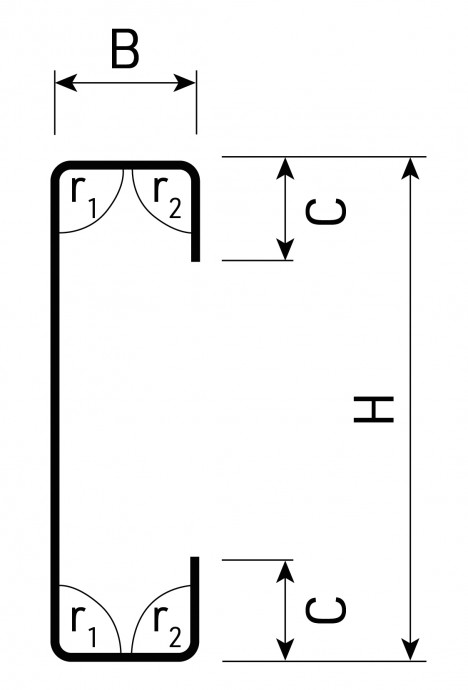

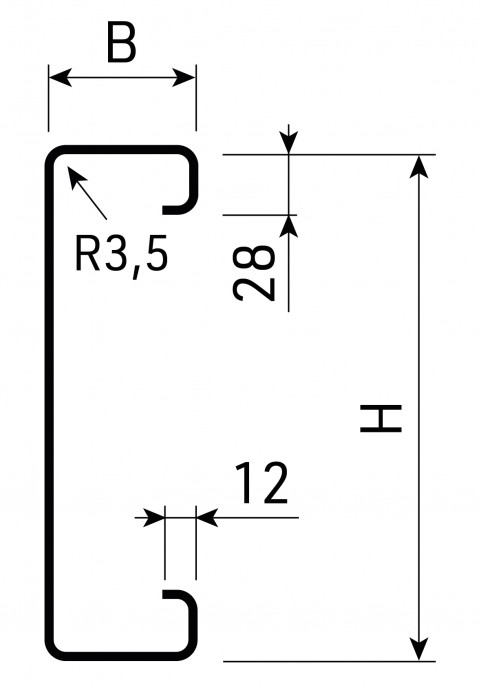

Н – высота профиля. От 100мм до 400мм с возможностью проката с шагом 10мм.

B– ширина горизонтальных полок профиля. Стандартная ширина – 48 мм; 60 мм; 75 мм.

С – ширина вертикальной полки (загиб) профиля от 17 до 22 мм.

Сфера применения С-профилей:

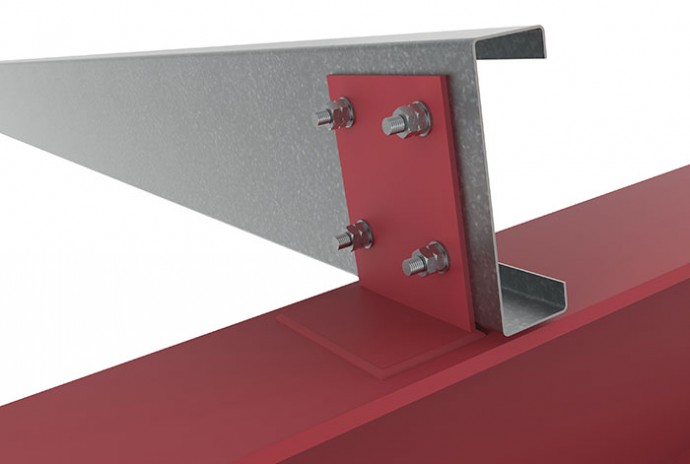

—  прогоны покрытия для кровель;

c-prog-1-2

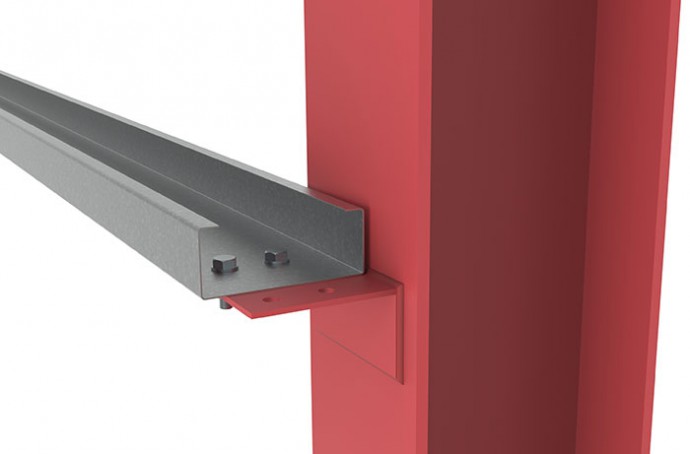

— стеновые прогоны;



— элементы каркаса БМЗ

c-progony (3)

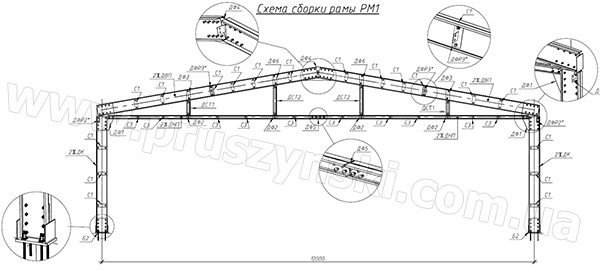

Рис. 1. Рама БМЗ из спаренных С-профилей

— стропильные балки для мансард и надстроек;

 OLYMPUS DIGITAL CAMERA

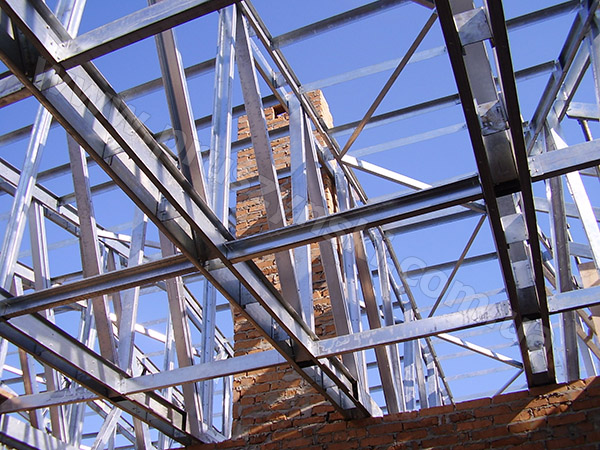

Рис. 2. Стропильная конструкция мансарды

Перфорация под болтовое соединение С-профилей

c-progony (5)

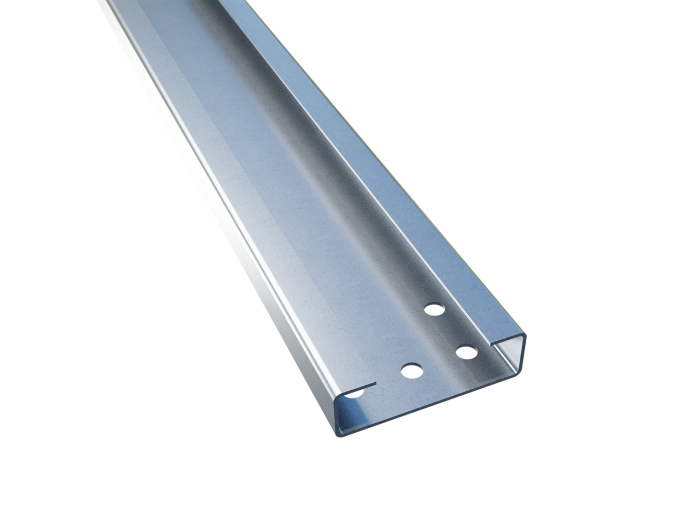

Профили С могут иметь монтажные отверстия, которые делают согласно проектной документации (чертежи марки КМД).

 Монтаж профилей «С» проводят преимущественно с помощью болтов. Для этого в профилях может быть сделано три типа отверстий:

 — Ø 14 мм;

 — Ø 18 мм;

 — Ø 19х25 мм — отверстия типа «фасоль».

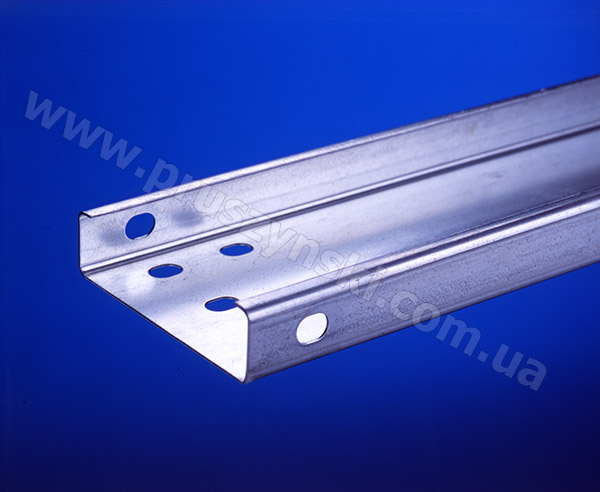

 Отверстия в полках и стенке профиля делают во время проката штрипса. Возможна перфорация полок В и стенки Н.

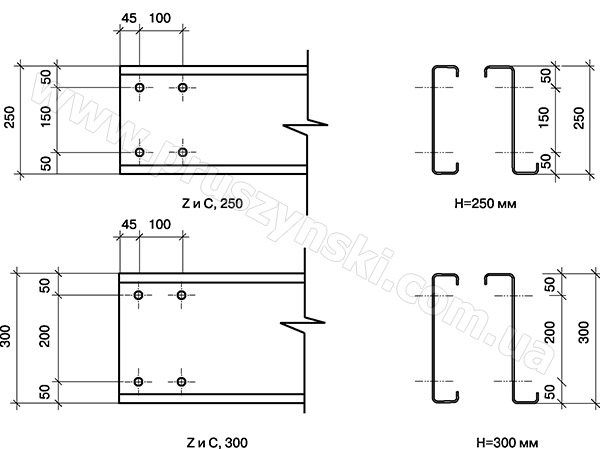

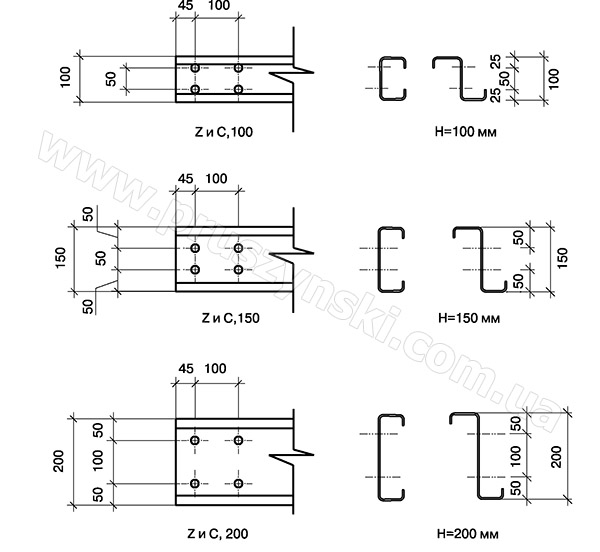

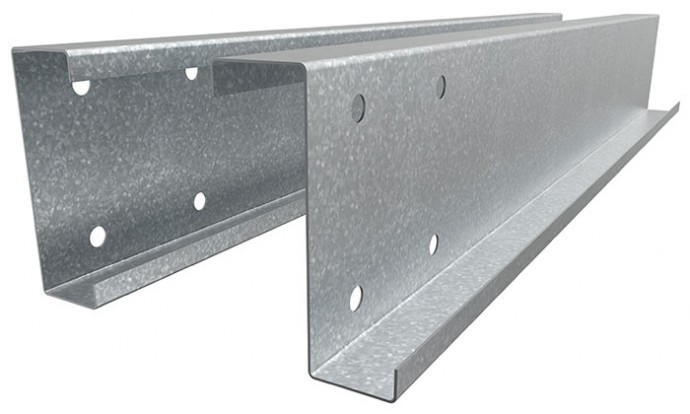

Расположение отверстий в профилях типа С и Z

z5



 c-progony (6)

 c-progony (7)

Статические характеристики, таблицы нагрузок и более детальную информацию по применению С-прогонов можно скачать здесь.
