Расчет нагрузки на жесткую кровлю

buttons-02

Расчет нагрузки на профнастил — наборная кровля

Расчет предельной и эксплуатационной нагрузки на профнастил для «жесткой» кровли проводится согласно ДБН В.1.2-2-2006 «Нагрузки и воздействия» и ДБН В.1.2-14-2009 «Загальні принципи забезпечення надійності та конструктивної безпеки будівель, споруд, будівельних конструкцій та основ».

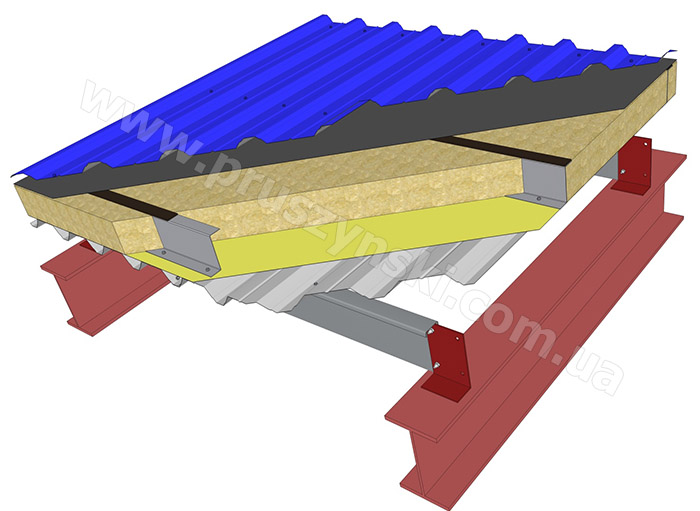

 raschet-nagruzki-na-zhestkuyu-krovlyu

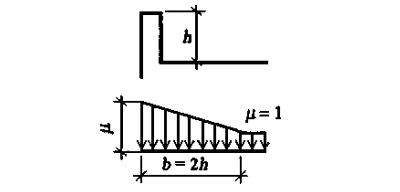

В случаи наличия на кровле парапета, образуются места снеговой аккумуляции «снеговые мешки», нагрузка в которых зависит от значения коэффициента μ.

μ — коэффициент перехода от веса снегового покрова на поверхности земли к снеговой нагрузке на покрытие. Определяется по схеме 10 приложения Ж в ДБН В.1.2-2-2006 «Нагрузки и воздействия».



Рассчитать нагрузку на профнастил на основной части кровли и в местах «снеговых мешков», а также  определить значение коэффициента μ можно с помощью online таблицы *.xls:

buttons-02

Дополнительные справочные данные

Клас наслідків відповідальності

Категорія відповідальності конструкції

Занчення γn, які використовуються в розрахунках

усталених

перехідних

аварійних

І гр. гр. ст.

ІІ гр. гр. ст.

І гр. гр. ст.

ІІ гр. гр. ст.

І гр. гр. ст.

СС3

А

1,25

1

1,05

0,975

1,05

Б

1,2

1

В

1,15

0,95

СС2

А

1,1

0,975

0,975

0,95

0,975

Б

1,05

0,95

В

1

0,925

СС1

А

1

0,95

0,95

0,925

0,95

Б

0,975

0,925

В

0,95

0,9

А

констр. та елементи, відмова яких може призвести до повної непридатності до експлуатації споруди в цілому або значної її частини

Б

констр. та елементи, відмова яких може призвести до ускладення норм. Експлуатації будівлі або відмови інших конструкцій, які не належать до категорії А

В

конструкції, відмова яких не призводять до порушення функціонування інших конструкцій або їх елементів

СС3

значні наслідки пост. перебуває понад 300 чол.

СС2

середні наслідки пост. перебуває понад від 20 до 300 чол.

СС1

незначні наслідки пост. перебуває до 20 чол.

γfm — коэффициент надежности по предельному значению снеговой нагрузки

(п. 8.11 —  ДБН В.1.2-2-2006 «Нагрузки и воздействия»). Определяется в зависимости от заданного среднего периода повторяемости Т по табл. 8.1.


γfе — коэффициент надежности по эксплуатационному значению снеговой нагрузки  (п. 8.12 —  ДБН В.1.2-2-2006 «Нагрузки и воздействия»). Определяется по табл. 8.3 в зависимости от доли  времени h , на протяжении которой могут нарушаться условия второго предельного состояния.


 Значение h принимается по нормам проектирования конструкций или устанавливается заданием на проектирование в зависимости от их назначения, ответственности и следствий выхода за предельное состояние. Для объектов массового строительства допускается принимать h = 0,02.
