Навесные фасады зданий — это системы облицовки и утепления фасадов, которые крепятся на специальный каркас с сохранением вентиляционного зазора между слоем утеплителя и внешним фасадным материалом. Стеновые ограждающие конструкции (фасадные системы) можно разделить на два вида: вентилируемые фасады и сэндвич-панели поэтапной сборки или заводского изготовления.


 navesnoy-fasad-01    montazh-sendvich-paneli-vsk-01
Утепление и облицовка фасадов   Сэндвич-панель поэтапной сборки с применением стеновой кассеты (ВСК)
опорный-столик-рис-1     navesnoy-fasad-08
Сэндвич-панель поэтапной сборки с применением прогонов (прогонная схема)   Ремонт фасадов. Выравнивание и утепление стен. Монтаж вентилируемых фасадов
Облицовка фасадов    Icon_4
Облицовка фасадов существующих зданий   Фасадные сэндвич-панели заводского изготовления
Решение узла стыка PS-панелей, горизонтальный монтаж, при обшивке здания с утеплением    pruszynski-profnastil-rendering-ris-3

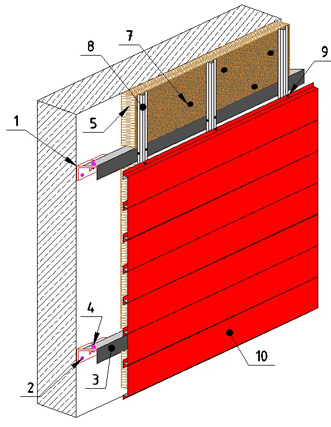

Типовые узлы обшивки существующего здания PS-панелями горизонтально с утеплением   Типовые узлы обшивки существующего здания профнастилом вертикально с утеплением

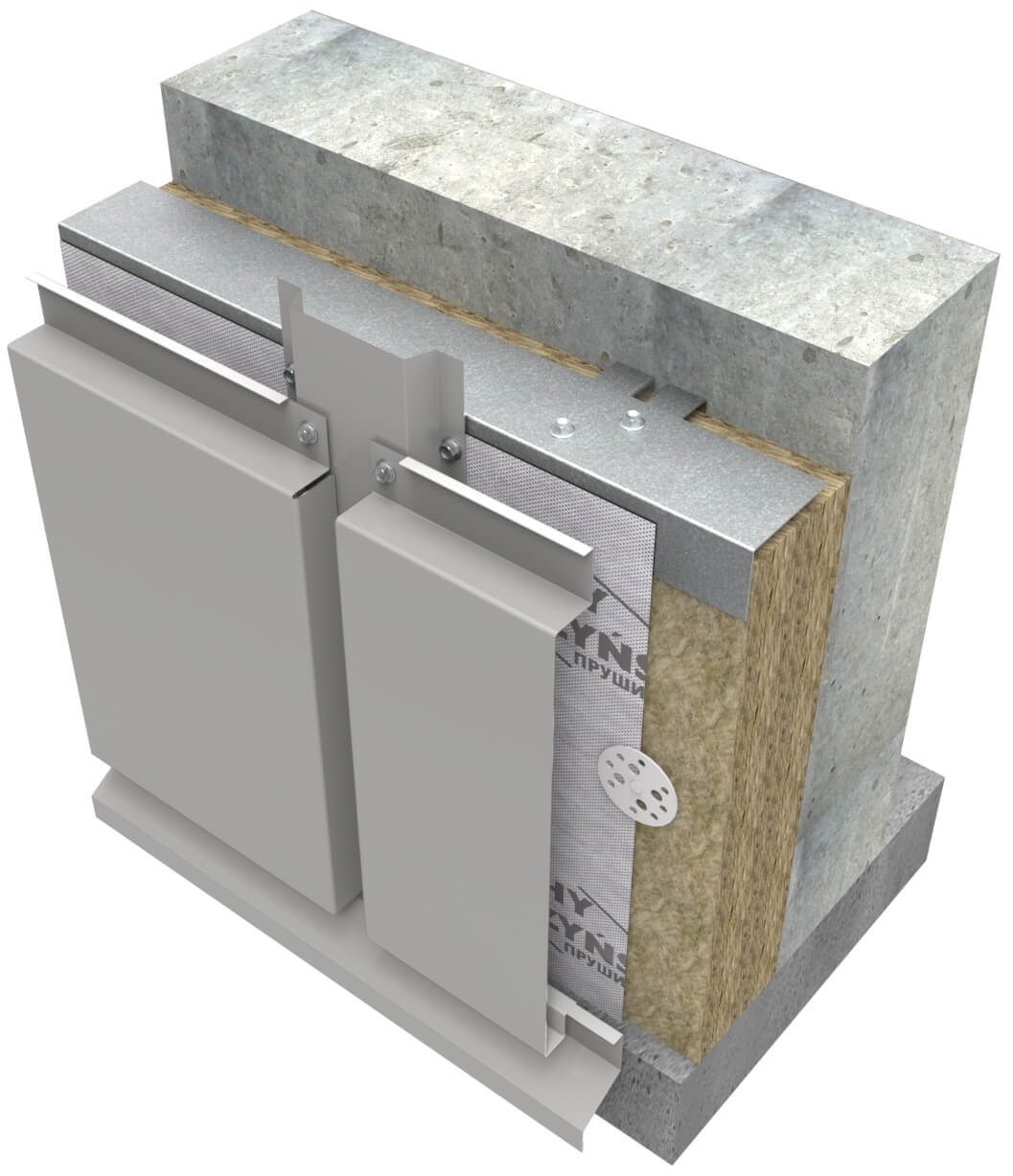

Типовые узлы обшивки существующего здания фасадными кассетонами с утеплением


 Конструкции ограждающие — это строительные конструкции, предназначенные для изоляции внутренних помещений в зданиях и сооружениях от внешней среды или между собой с учётом нормативных требований по прочности, теплоизоляции, гидроизоляции, пароизоляции, воздухопроницаемости, звукоизоляции, светопрозрачности и т.д. (СНиП 1-2).

Стеновые ограждающие конструкции (фасадные системы) можно разделить на два вида:

  • облицовка фасадов, возведённых из каменных материалов (вентилируемые фасады);
  • сэндвич-панели (наборные или заводского изготовления) при каркасном строительстве.
Фото_1_Вентилируемый-фасад-фасадные-панели

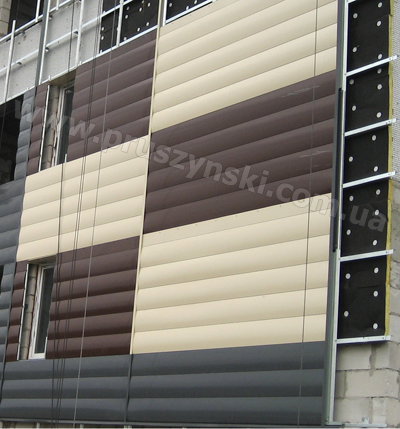

Фото 1. Монтаж вентилируемого фасада с применением фасадных PS-панелей с утеплением

Облицовка фасада, выполняемая по системе вентилируемого фасада, может проводиться как с утеплением (фото 1), что значительно улучшает теплотехнические свойства внешних стен, так и без него (фото 2).

Фото_2_Облицовка-стен-фасадными-кассетонами

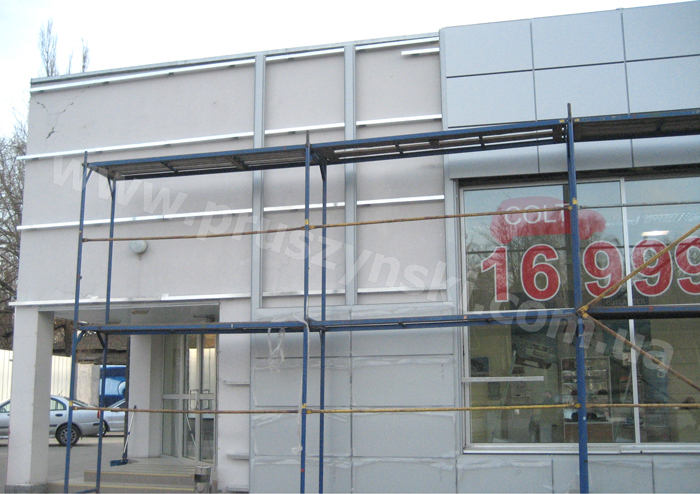

Фото 2. Облицовка стен фасадными кассетонами без утепления

Зачастую, при реконструкции зданий применяется техноголия вентилируемого навесного фасада с утеплением. Такая технология утепления и облицовки фасада имеет ряд существенных преимуществ перед другими фасадными системами, например, перед легким «мокрым» способом утепления фасада, проще говоря, штукатурным фасадом:

  • приемлемая цена готового фасада для заказчика;
  • возможность качественно облицовывать и утеплять фасады, которые имеют неровную поверхность, при этом перепады могут быть достаточно значительными (до 20 см);
  • всесезонность — технология навесного фасада позволяет выполнять работы практически в любое время годы без потери качества фасада;
  • вариативность архитектурных решений, благодаря существующим вариантам по видам облицовочных материалов, их цветам, фактуре поверхности, возможности комбинировать их между собой. В качестве внешнего элемента системы навесного вентилируемого фасада могут применяться стеновой профнастил, фасадные PS-панели, облицовочные кассетоны.
Фасадная сэндвич-панель

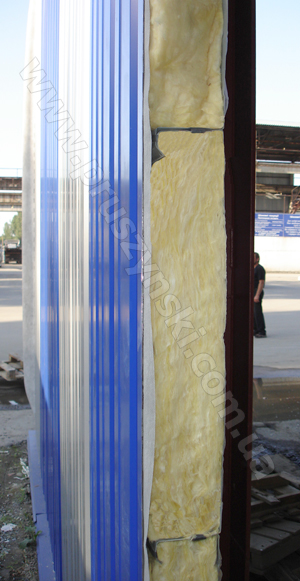

Фото 3. Фасадная сэндвич-панель поэтапной сборки с применением ВСК

Сэндвич-панели

Данный вариант стеновых ограждающих конструкций применяется при новом каркасном строительстве и крепится на элементы несущего каркаса – колонны (при горизонтальном расположении фасадных панелей) или ригеля (при вертикальном расположении сэндвич-панелей заводской сборки).

Существует три вида фасадных систем на основе сэндвич-панелей:

Сэндвич-панель поэтапной сборки с применением стеновой кассеты (ВСК) – это наборная сэндвич-панель, в основе которой находится самонесущая стеновая кассета, на которую крепится внешний элемент ограждения (фото 3, 4);

Фасадная сэндвич-панель

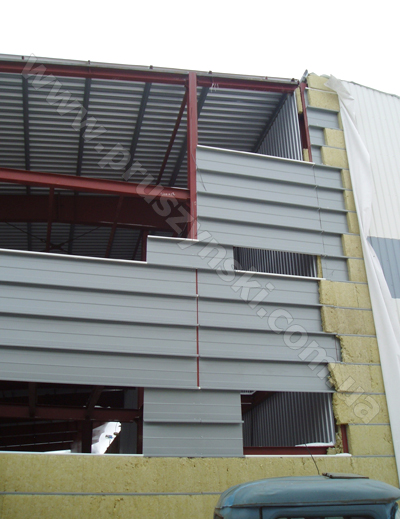

Фото 4. Фасадная система на основе сэндвич-панели поэтапной сборки в процессе монтажа

Сэндвич-панель поэтапной сборки с применением прогонов – это фасадная система на основе наборной сэндвич-панели с применением стеновых прогонов, которые обшиваются с внешней и внутренней части стеновым профнастилом, а в тело прогона монтируется теплоизолирующий слой ваты (фото 5). В такой фасадной системе обязательным является применение пароизоляционной пленки и ветроизоляции.

Фасадная сэндвич-панель

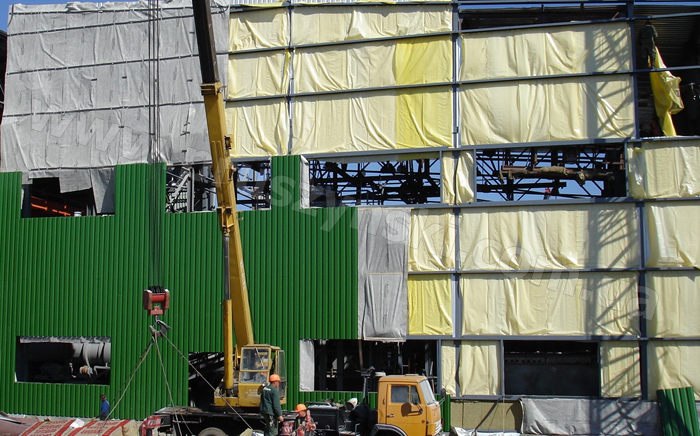

Фото 5. Фасадная система на основе сэндвич-панели поэтапной сборки с применением холоднокатаных Z-профилей

Сэндвич-панель заводского изготовления – изготовленная в заводских условиях трёхслойная фасадная сэндвич-панель, состоящая из внутреннего и внешнего слоя металла, которые наклеены на сердечник из специальной минеральной ваты (фото 6).

Фасадная сэндвич-панель

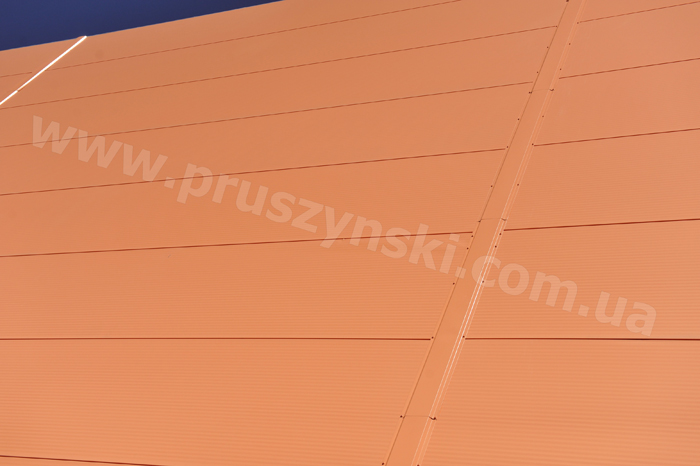

Фото 6. Фасадная система на основе сэндвич-панели заводского изготовления

Все три варианта стеновых сэндвич-панелей имеют как плюсы, так и минусы в сравнении друг с другом, а выбор конструктивного решения для конкретного объекта определяется проектной документацией (АР, КМ, КЖ).

Специалисты инженерно-технического отдела компании «Прушиньски» помогут Вам правильно подобрать конструктивное решение фасада, сделают раскладки Z-профилей, внутренней стеновой кассеты, профнастилов, сэндвич-панелей заводского изготовления и других материалов, а также разработают узлы при совместной работе над оптимизацией проекта.

Fasad_paneli

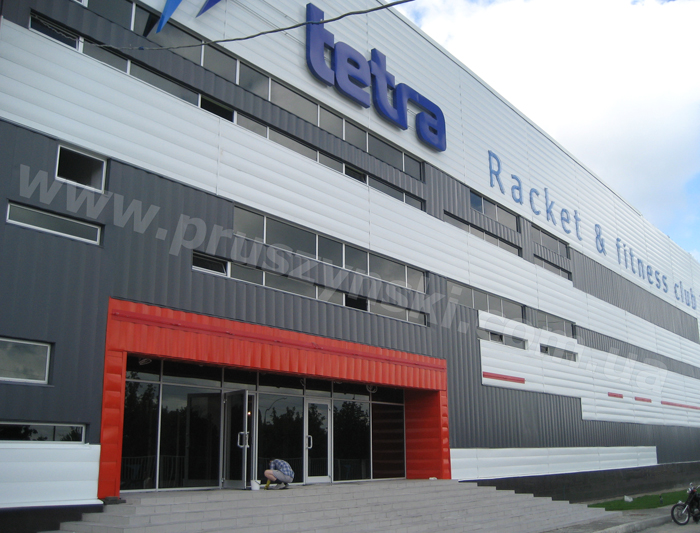

Фото 7. Вентилируемый фасад с облицовкой из фасадных панелей

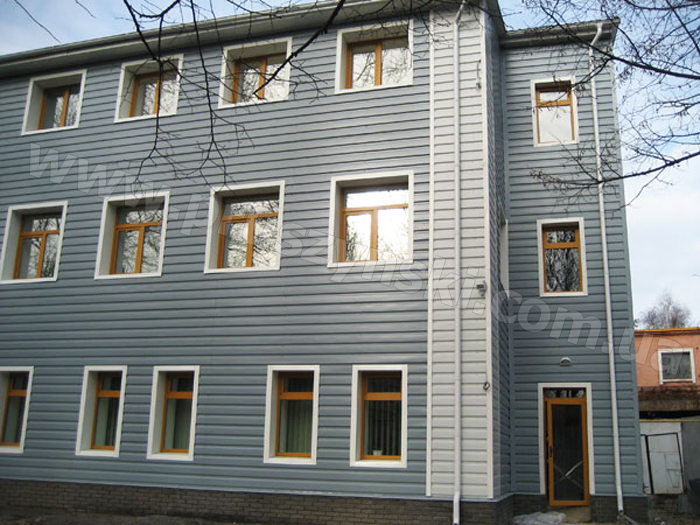

Вентилируемый фасад с облицовкой из профнастила
Фото 8. Вентилируемый фасад с облицовкой из профнастила, расположенного горизонтально
Fasad_kasetony

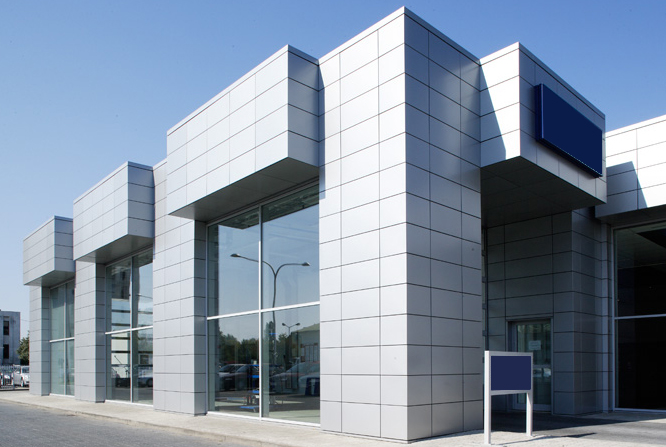

Фото 9. Вентилируемый фасад с облицовкой из фасадных кассетонов

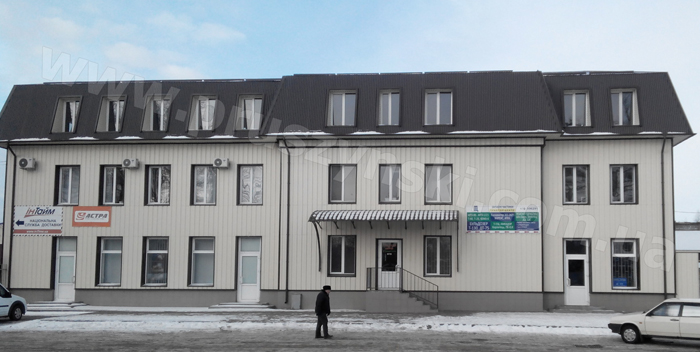

Вентилируемый фасад из профнастила
Фото 10. Вентилируемый фасад с облицовкой из профнастила, расположенного вертикально



Получить квалифицированную инженерную консультацию Вы можете обратившись в Инженерный департамент компании Прушиньски по телефону: (044) 492 76 86, (044) 492 76 87 или по электронной почте: calc@pruszynski.com.ua

Купить  фасадные и другие материалы производства компании «Прушиньски» Вы можете, обратившись в департаменты и региональные представительства компании во всех регионах Украины.
