Сборные сэндвич-панели с применением стеновой кассеты ВСК

Сборные сендвич-панели состоят из трех основных элементов: самонесущей стеновой кассеты, утеплителя и внешней облицовки.

1. Стеновая кассета ВСК – модульной ширины 600 мм, глубиной 100 мм, 125 мм или 150 мм. О преимуществах сборных сэндвич-панелей на основе стеновой кассеты перед сборным сэндвичем с облицовкой из профнастила или заводскими сэндвич-панелями подробнее можно посмотреть здесь.

2. Минеральная (каменная) вата рекомендованной плотностью 30 кг/м3;

3. Внешний облицовочный элемент — профнастил, фасадные панели, фасадные кассетоны. При этом направление профнастила и фасадных панелей может быть как вертикальным, так и горизонтальным.

montazh-sendvich-paneli-vsk-01

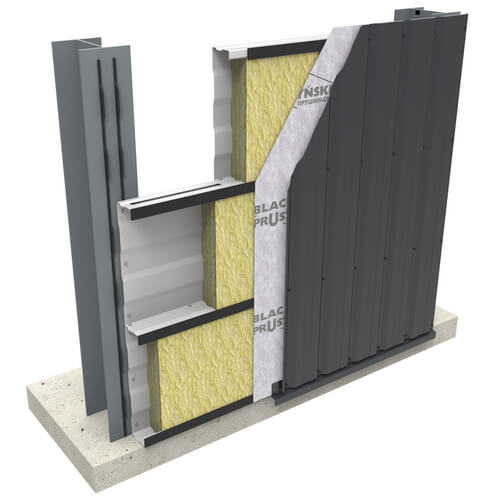

 Рис. 1. Сэндвич-панель на основе внутренней стеновой кассеты

Расшифровка к рисунку 1: 1)  уплотнитель вертикальный;  2) внутренняя стеновая кассета (ВСК); 3) саморез по металлу 5,5х32; 4) уплотнитель для стеновых кассет 20х5; 5) саморез по металлу 4,8х20 или 5,5х25;  6) утеплитель; 7) термопрокладка 5х50; 8) ветроизоляция; 9) фасадный профнастил.

Внутренняя стеновая кассета является самонесущим элементом сэндвич-панели поэтапной сборки и монтируется непосредственно на колонны (фото 1). Сечение стеновой кассеты (толщина метала от 0,75 до 1,0 мм, глубина – 100 мм, 125 мм и 150 мм) определяется, исходя из расчёта ветровой нагрузки для объекта и  «Таблиц нагрузок для стеновых кассет «Прушинськи».

 BCK_1

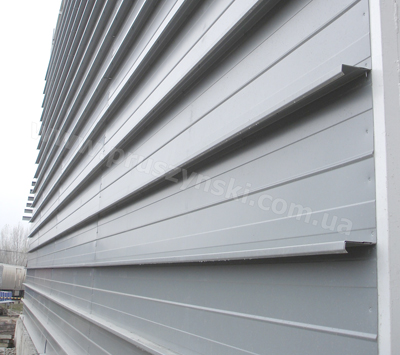

Фото 1. Монтаж внутренней стеновой кассеты на металлические колонны

Максимальный шаг опор (колонн) для применения стеновой кассеты составляет 9 м, при этом колонны могут быть как металлические, так и выполненные из железобетона (меняется только тип крепёжного элемента).

В конструкции сэндвич-панели поэтапной сборки с применением стеновой кассеты отсутствует пароизоляционная плёнка для защиты утеплителя от конденсации влаги в результате диффузии водяного пара через конструкцию стен. Функцию парозащиты выполняют:

— в местах стыка внутренних стеновых кассет между собой — специальная термопрокладка;

— в местах примыкания стеновых кассет к колоннам — самоклеющийся уплотнитель вертикальный шириной 20 мм и длиной 600 мм, который монтируется на колонну. Данный уплотнитель полностью повторяет геометрию внутренней поверхности стеновой кассеты.

montazh-sendvich-paneli-vsk-02

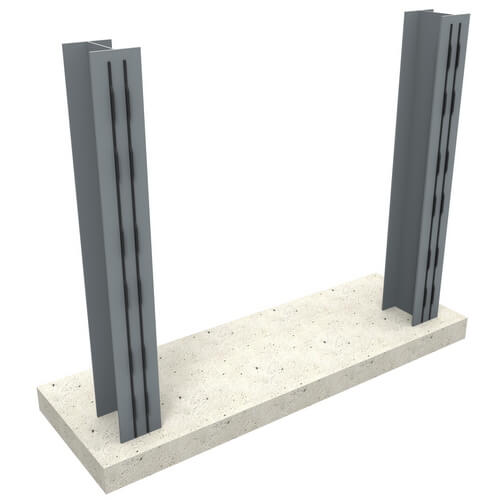

Рис. 2. Монтаж вертикального самоклеющегося уплотнителя для сборной сэндвич-панели

Внутренняя стеновая кассета монтируется на металлическую колонну с помощью саморезов по металлу 5,5х32 – по 3 точки крепления на каждой колонне (при шаге колонн 6000 мм, если шаг больше – согласно характеристикам самореза на отрыв). В случае применения данной конструкции на железобетонный каркас, используются распорные дюбели либо специальные саморезы по бетону.

  montazh-sendvich-paneli-vsk-03

 Рис. 3. Монтаж сборной сэндвич-панели: крепление внутренней стеновой кассеты

Между кассетами, в специальную горизонтальную канавку, укладывается уплотнитель шириной 20 мм и толщиной 5 мм. Продольный замок стеновых кассет дополнительно скрепляется саморезами по металлу с шагом 600 мм.

 В связи с тем, что стеновая кассета является одновременно и внутренней частью сэндвич-панели и несущим элементом ограждающей конструкции, необходимо разорвать прямой контакт между внешним облицовочным материалом и внутренней частью стены («мостик холода»). Для этого, на внешнее ребро стеновой кассеты крепится самоклеющаяся термопрокладка толщиной 5 мм и шириной 50 мм.

  montazh-sendvich-paneli-vsk-04

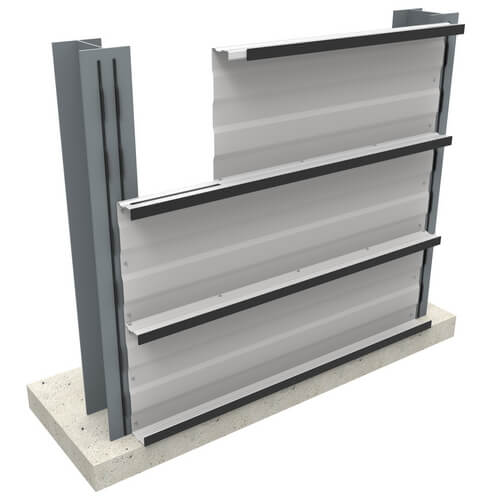

Рис. 4. Монтаж сборной сэндвич-панели: крепление термопрокладки 5х50

В кассету устанавливается плитный утеплитель шириной 600 мм (под модуль кассеты). Толщина утеплителя должна быть идентичной глубине кассеты, в противном случае часть кассеты будет находится в открытом состоянии, что приведет к образованию прямого «мостика холода».

Плотность плит минеральной ваты не должна превышать 45 кг/м3, при этом минимальная плотность может быть и ниже 30 кг/м3. Вата плотностью 30 кг/м3 является рекомендованой в связи с тем, что её теплотехнические и механические свойства в сочетании с её стоимостью являются идеальными для применения такой плиты в конструкции стеновой кассеты.

  montazh-sendvich-paneli-vsk-05

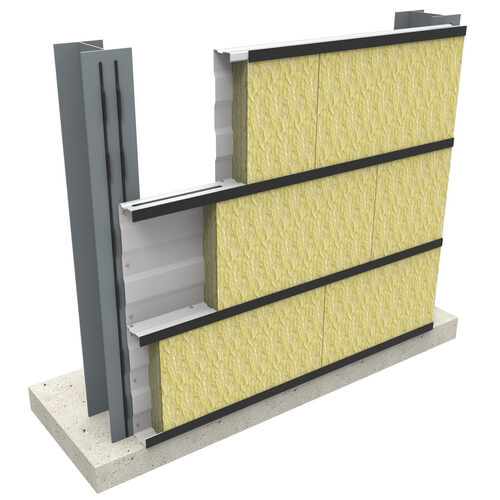

Рис. 5. Монтаж сборной сэндвич-панели: укладка утеплителя

Сэндвич-панель поэтапной сборки является по сути вентилируемым фасадом. По этой причине и для улучшения теплотехнических свойств конструкции минеральную вату рекомендуется защитить ветроизоляцией.

  montazh-sendvich-paneli-vsk-06

Рис. 6. Монтаж сборной сэндвич-панели: установка ветроизоляции

Облицовка фасада с применением фасадных панелей, профнастила и кассетонов

После установки ветрозащитной мембраны монтируется внешний элемент ограждения фасада здания. При использовании фасадного профнастила или фасадных панелей, расположенных вертикально, они монтируются с помощью саморезов по металлу непосредственно к стеновой кассете.

 montazh-sendvich-paneli-vsk-07

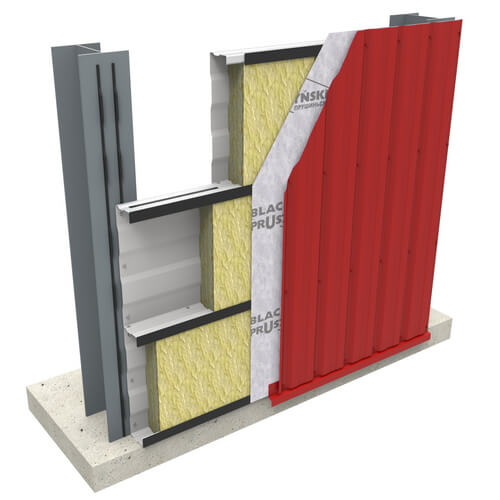

Рис. 7. Монтаж вертикально расположенного профнастила в качестве облицовки сборной сэндвич-панели

Фасадные PS-панели при монтаже вертикально монтируются сразу на стеновые кассеты без использования дополнительной подконструкции.

  montazh-sendvich-paneli-vsk-08

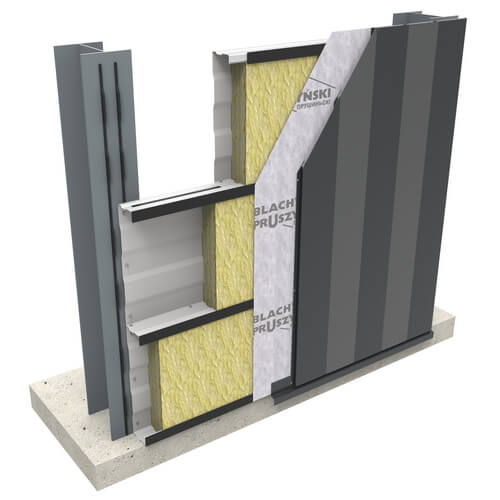

Рис. 8. Монтаж вертикально расположенных фасадных панелей в качестве облицовки сборной сэндвич-панели

Если в архитектурных решениях фасада здания был применён профнастил или фасадные панели с горизонтальным расположением или фасадные кассетоны, необходимо смонтировать дополнительные вертикальные направляющие – омега-профили, тип и сечение которых определяется, исходя из ветровых нагрузок региона строительства и несущей способности конкретного типа омега-профилей.

  montazh-sendvich-paneli-vsk-09

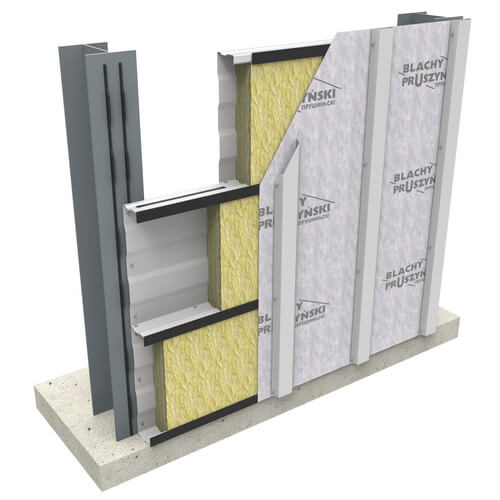

Рис. 9. Монтаж омега-профилей для горизонтального размещения металлической облицовки фасада (кассетонов с закрытым стыком К-1 и К-2)

Кассетоны с закрытым стыком монтируются на окрашенные омега прогоны (омега прогон такого же цвета, как кассетон).

  montazh-sendvich-paneli-vsk-10

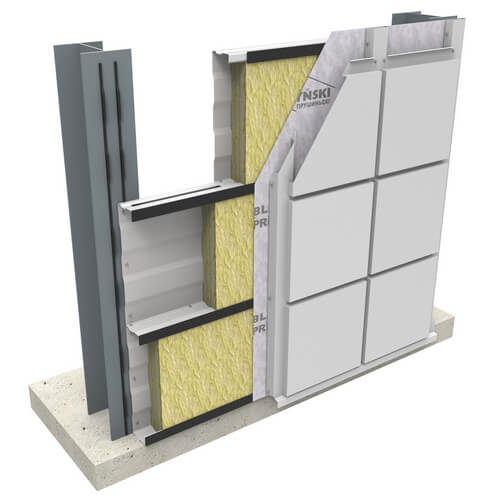

Рис. 10. Монтаж фасадных кассетонов в качестве облицовки сборной сэндвич-панели

Омега прогоны для крепления PS-панелей, профнастила и кассетоном с открытым стыком Т-1 используются оцинкованные, в отличие от варианта с кассетонами К-1 и К-2.

montazh-sendvich-paneli-vsk-11

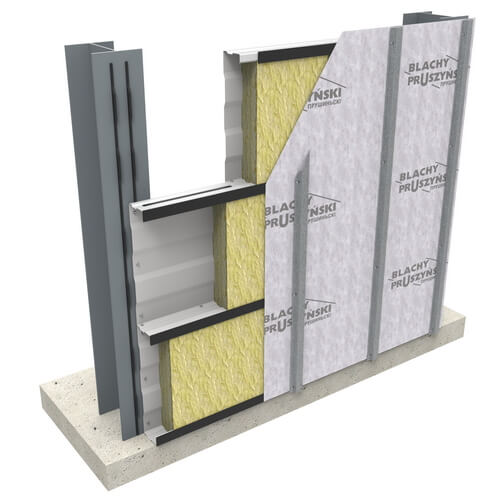

Рис. 11 Монтаж омега-профилей для горизонтального размещения металлической облицовки фасада (PS-панелей, профнастила и кассетоном с открытым стыком Т-1)

Фасадные PS-панели крепятся к омега прогонам оцинкованными саморезами с пресшайбой.

montazh-sendvich-paneli-vsk-12

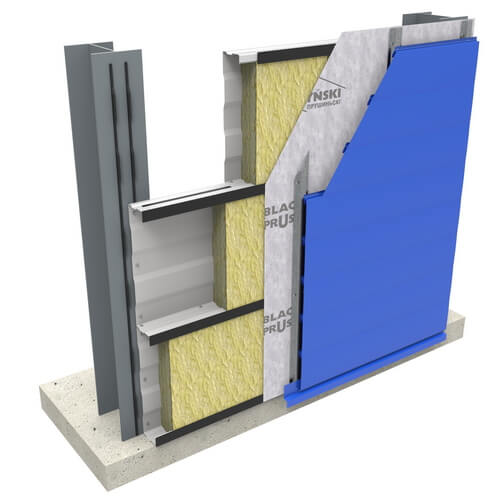

Рис. 12 Монтаж горизонтально расположенных фасадных панелей в качестве облицовки сборной сэндвич-панели

При монтаже профнастила в горизонтальном положении на стеновую кассету, требуется дополнительная подконструкция из омега прогонов. Профнастил крепится к омега прогонам саморезами в каждую волну профиля.

montazh-sendvich-paneli-vsk-13

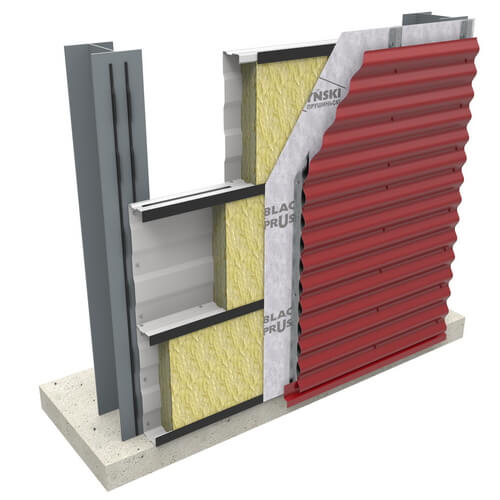

Рис. 13 Монтаж горизонтально расположенного профнастила в качестве облицовки сборной сэндвич-панели

Инженеры компании «Прушиньски» при работе с проектом, помогут Вам подобрать сечение и тип стеновой кассеты (ВСК), утеплитель, омега-профили, а также сделают раскладки и ведомости профнастила, фасадных панелей или кассетонов и других материалов, необходимых для реализации объекта. Также, при необходимости, нами осуществляется шеф-монтаж.

Фасад здания из сборной сэндвич-панели

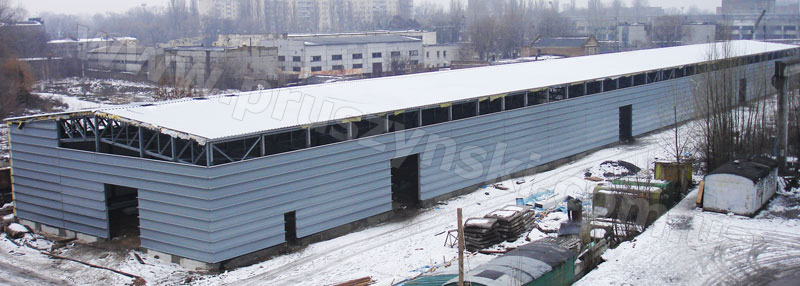

Фото 2. Фасад здания промышленного назначения из сборной сэндвич-панели в процессе монтажа

Фасад здания из сборной сэндвич-панели

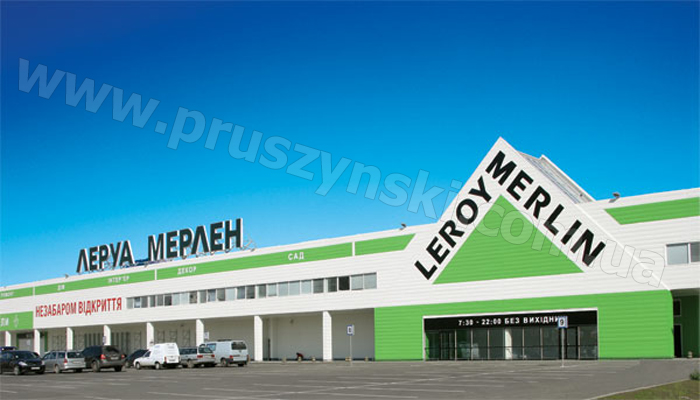

Фото 3. Фасад здания промышленного назначения из сборной сэндвич-панели

Фасад здания из сборной сэндвич-панели

Фото. 4. Облицовка сборной сэндвич-панели фасадными панелями
