Вентилируемые фасады: ремонт фасадов, выравнивание и утепление стен

При ремонте фасадов и утеплении стен существующих зданий, которые выполнены из каменных материалов (бетон, кирпич, панельные и блочные материалы), наиболее практичным и экономически целесообразным является монтаж вентилируемых фасадов с облицовкой стен профнастилом (рис. 1). Для ремонта фасадов с утеплением стен существующих зданий, построенных из каменных материалов, наиболее практичным и экономически целесообразным является применение вентилируемого фасада с облицовкой из кирпича.

Рис. 1. Схема монтажа навесных вентилируемых фасадов для утепления стен

Расшифровка условных обозначений для рисунка 1: 1) Уголок усиленный перфорированный; 2) Дюбель распорный; 3) L-прогон; 4) Саморезы; 5) Утеплитель; Ветроизоляционная мембрана; 7) Крепление термоизоляции; 8) Стеновой профнастил.

Технология вентилируемого фасада имеет ряд существенных преимуществ перед другими технологиями ремонта и утепления стен, например, перед легким «мокрым» способом утепления (проще говоря, штукатурным фасадом):

— возможность осуществлять качественное утепление стен и ремонт фасадов, которые имеют неровную поверхность, при этом неровности стен могут быть достаточно значительными (20 и даже более сантиметров);

 Вентилируемые фасады

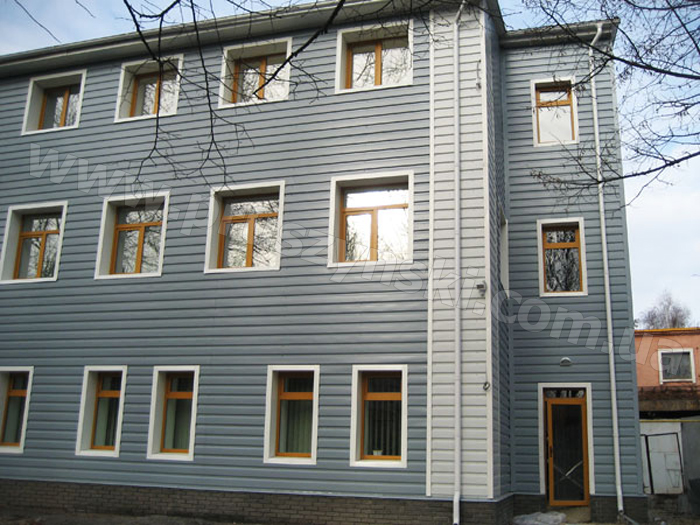

Вентилируемый фасад (фото 1). Фасад на офисном здании в Харькове по ул. Котлова после ремонта стен (неровности стен достигали 20 см)

— всесезонность – технология навесного вентилируемого фасада позволяет выполнять монтажные работы практически в любое время года без потери качества;

— вариативность архитектурных решений благодаря существующим вариантам по видам облицовочных материалов (профнастил, фасадные панели и кассетоны), их цветам и фактуре поверхности,  возможности комбинировать эти материалы между собой;

 1_Dnepr

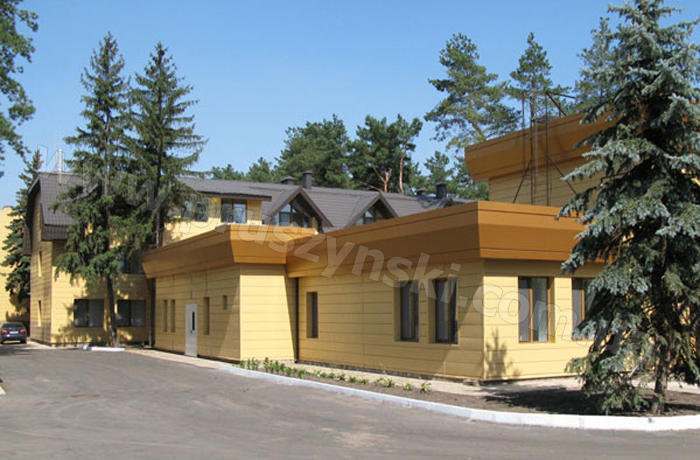

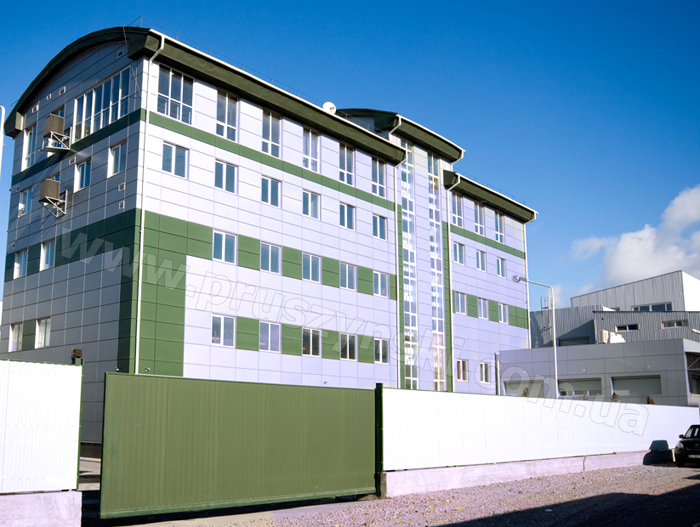

Вентилируемый фасад (фото 2). Фасад с применением фасадных панелей

— приемлемая цена готового навесного вентилируемого фасада для заказчика.

Ремонт фасада может выполняться с утеплением, что значительно улучшает теплотехнические свойства внешних стен, или без него (в зависимости от требований заказчика или технического проекта).

 Вентилируемый фасад

Вентилируемый фасад (фото 3). Фасад с применением фасадных кассетонов

Данная система облицовки подразумевает под собой конструктив из следующих элементов:

  1. Подконструкция  — опорный столик (уголок усиленный перфорированный) и L-профиль;

 l-ugolok

Рис. 2. Опорный столик (уголок усиленный перфорированный)

 2. Утеплитель и ветроизоляция (в зависимости от применяемого типа термоизоляции);

3. Внешний облицовочный материал (профнастил, фасадные панели, кассетоны)

 Фасад_3_Народний супермаркет_Киев

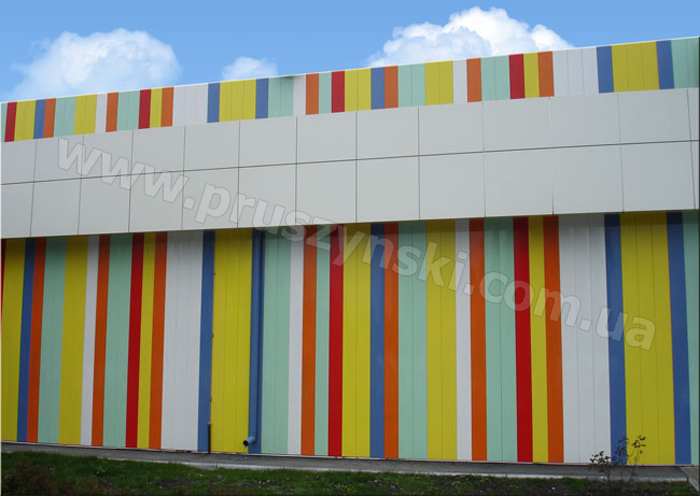

Вентилируемый фасад (фото 4). Комбинированный фасад с применением фасадных панелей и кассетонов

Основная идея применения в качестве подконструкции двух элементов (опорный столик и L-профиль) заключается в возможности выравнивания существующих стен в момент монтажа вентилируемого фасада. При необходимости выравнивания перепадов на стене 20-50 мм применяется разнополочный опорный столик (50х80 или 100х80 – в зависимости от толщины утепления стен, при этом L-профиль применяется размером 50х50. В случае наличия неровностей на фасаде более 50 мм L-профиль также применяется разнополочный (50х75 или 50х100).

 l-progon-sechenie

Рис. 3. L-профиль

Данное конструктивное решение уже давно не является новинкой, но в случае, когда мы имеем неровности стен более 50 мм или перепады, выступы на фасадах, пилоны и т.д. (рис. 4.), длины полки опорного столика может не хватить (рис. 5) и возникает вопрос, как решить данную проблему?

remont-fasadov-i-uteplenie-sten-04

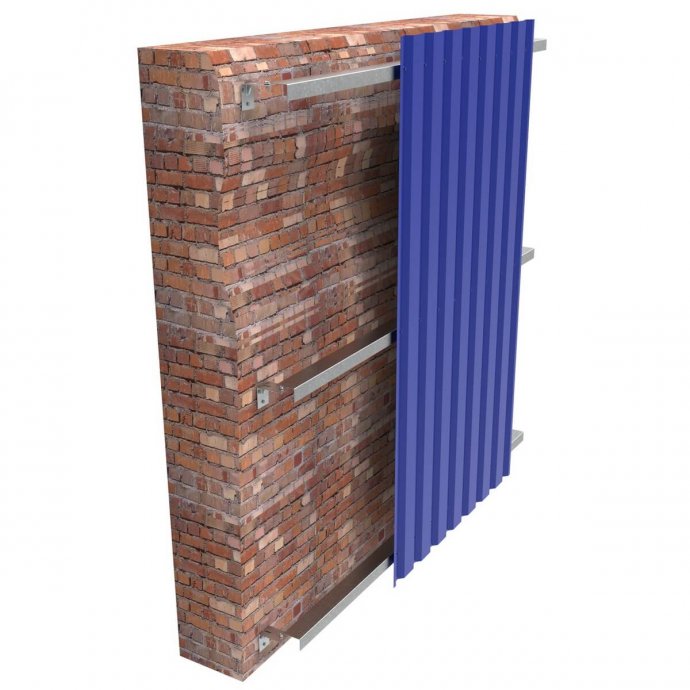

Рис. 4. Исправление неровности при ремонте фасада здания

remont-fasadov-i-uteplenie-sten-05

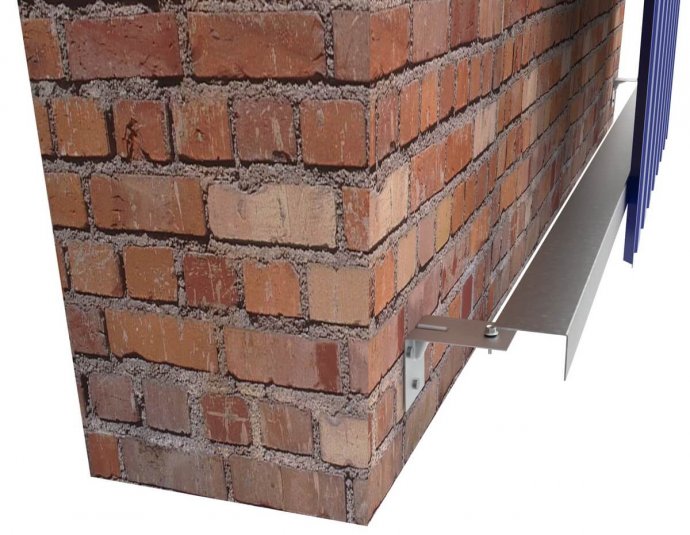

Рис. 5. Недостаточное опирание L-профиля на опорный столик при больших перепадах на стене

Инженерный отдел компании «Прушиньски» ответ на данный вопрос нашел уже давно. Для того чтобы выровнять такой фасад, не понадобятся специальные заказные элементы или усиленные опорные столики. Вместо них может применяться L-профиль. При этом необходимо:

  • разрезать верхнюю полку;
  • отогнуть её на 90°;
  • закрепить к стене с помощью дюбелей;
  • зафиксировать загиб с помощью самореза по металлу.

 remont-fasadov-i-uteplenie-sten-06

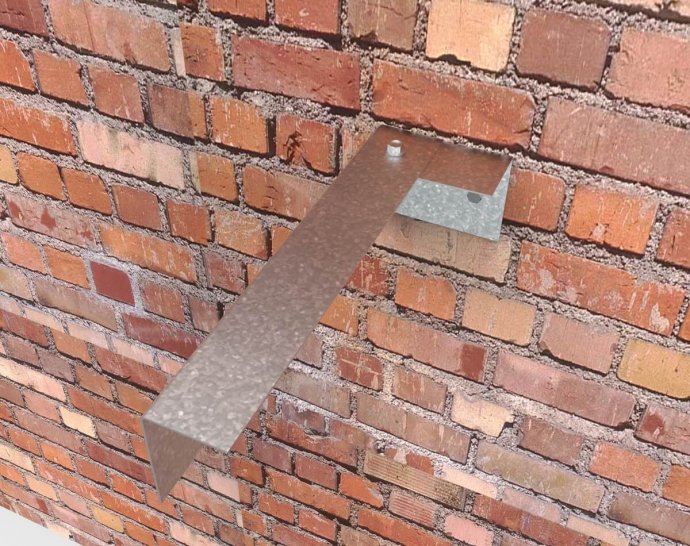

Рис. 6. Решение для выравнивания стен с помощью навесного вентилируемого фасада (вид сверху)

 remont-fasadov-i-uteplenie-sten-07

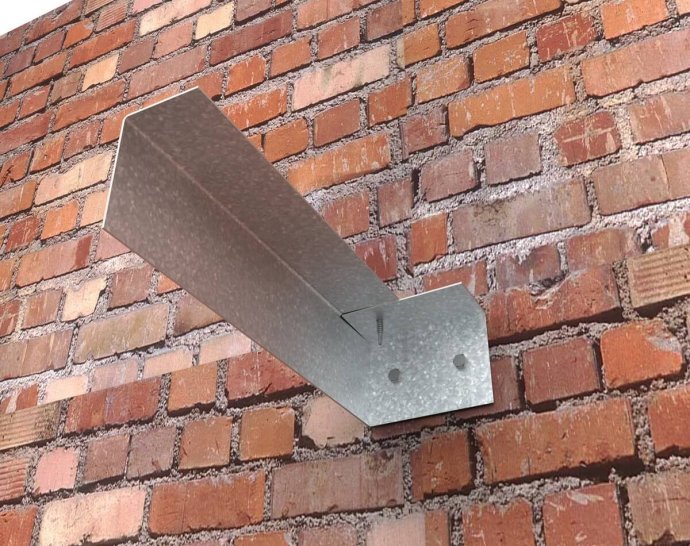

Рис. 7. Решение для выравнивания стен с помощью навесного вентилируемого фасада (вид снизу)

Теперь у нас есть к чему закрепить L-профиль для крепления облицовки фасада.

 remont-fasadov-i-uteplenie-sten-08

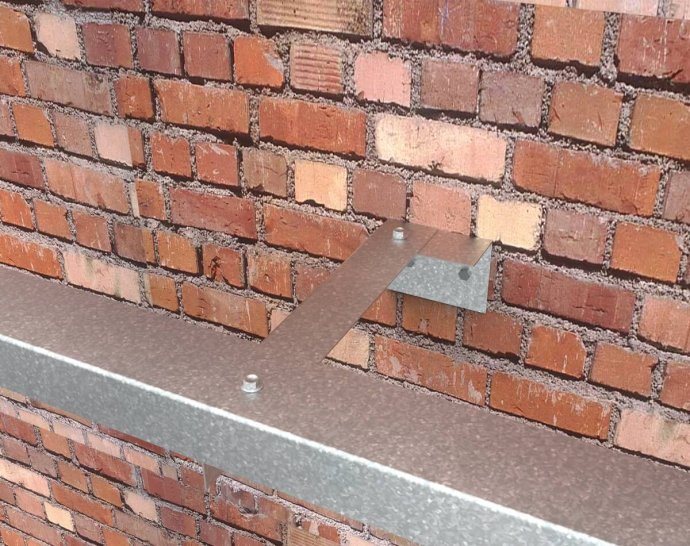

Рис. 8. Смонтированная подконструкция для вентилируемого фасада на участке стены с большим перепадом

Таким образом, можно смонтировать фасад в одной плоскости, выровняв очень кривые стены и обойти все выступы и впадины, имеющиеся на стенах.

Примеры объектов в процессе ремонта, выполненного в технологии вентилируемого фасада с выравниванием плоскости фасада и утеплением стен:

 Lubava

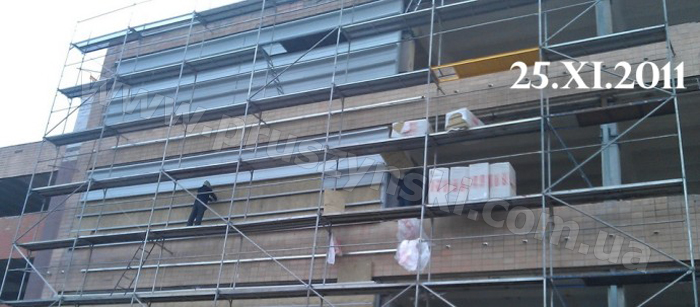

Вентилируемый фасад (фото 5). Ремонт фасада ТРЦ Любава (Черкассы). Монтаж внутренних стеновых кассет и L-профилей по опорным столикам

 Фасад_6_Дом_Харьков

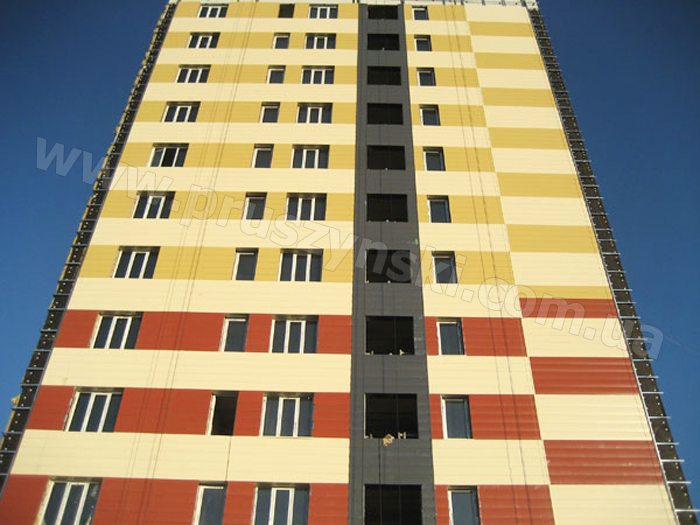

Вентилируемый фасад (фото 6). Монтаж вентилируемого фасада жилого дома с утеплением стен и облицовкой из фасадных панелей (г. Харьков)

Примеры фото вентилируемых фасадов с применением профнастила, фасадных панелей и кассетонов

Вентилируемый-фасад_Метро_Николаев

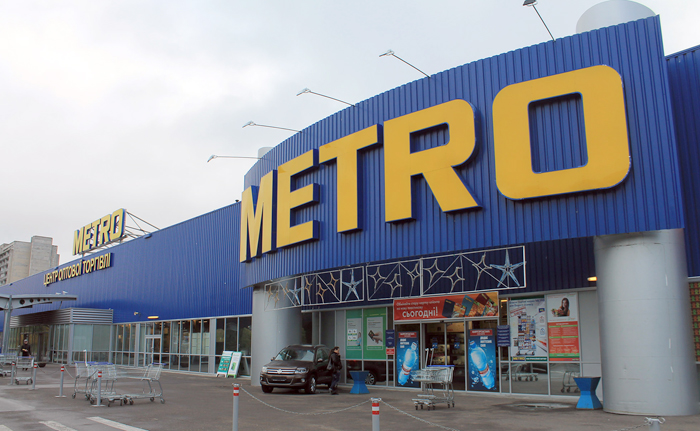

Вентилируемый фасад гипермаркета METRO с применением профнастила (г. Николаев)

0_Leroy

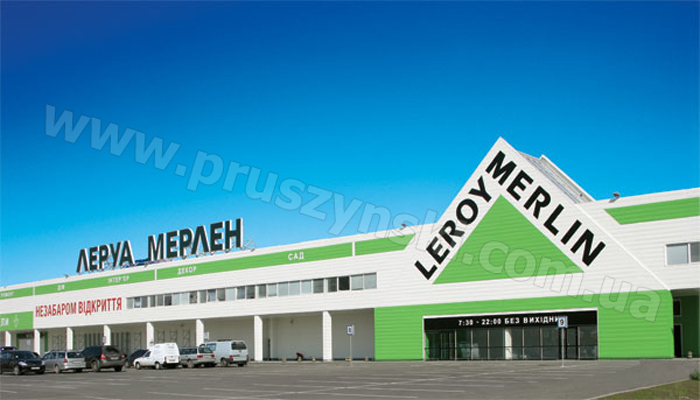

Вентилируемый фасад гипермаркета Леруа Мерлен с применением фасадных панелей (г. Киев)

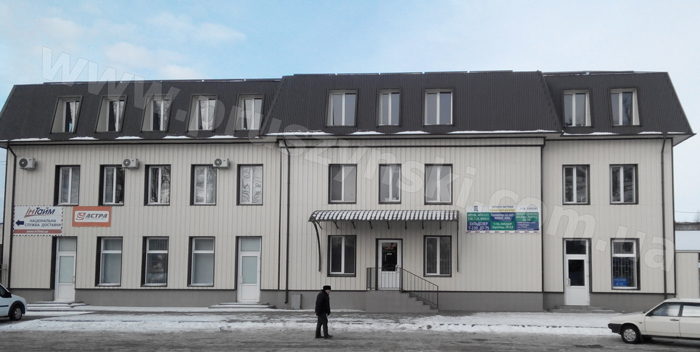

Вентилируемый фасад_офисный центр_Полтава

Вентилируемый фасад офисного центра с применением профнастила (г. Полтава)

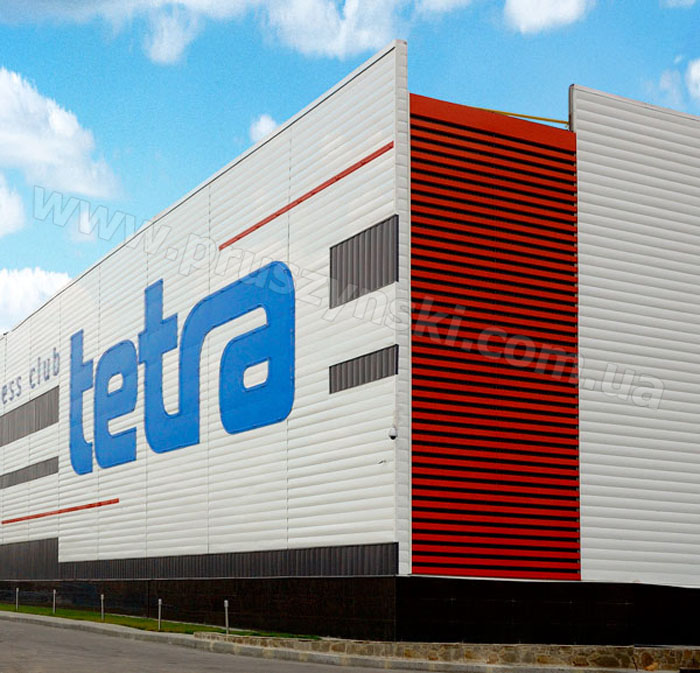

0_Xarkov_Tetra

Вентилируемый фасад спорткомплекса Tetra с применением фасадных панелей (г. Харьков)

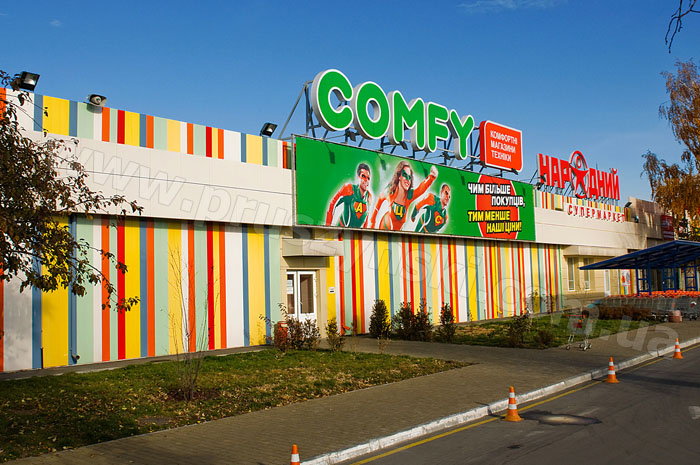

Вентилируемый фасад

Вентилируемый фасад супермаркета «Народный» с применением фасадных панелей и кассетонов (г. Киев)
