Профілі Σ та Σ+

Профілі Σ та Σ+ в легких сталевих тонкостінних конструкціях (ЛСТК)

Профіль Σ – один з найцікавіших ЛСТКпрофілів, які можуть застосовуватися в легких сталевих тонкостінних конструкціях при будівництві швидкомонтованих будівель.

Холоднокатані оцинковані профілі Σ виготовляються з горячеоцинкованной листової сталі марка S350 GD товщиною від 1,5 мм до 3,0 мм, а профілі Σ+ товщиною від 1,5 до 2,5 мм.

Крім стандартних профілів ми виробляємо профілі Σ+, які мають підвищену несучу здатність завдяки додатковому профілюванню на кінцях профіля (так звані «вуса»), яке підвищує стійкість до прогину та жорсткість у вертикальній площині. Тому профілі Σ+ при однаковій несучій здатності зі стандартними профілями можуть вироблятися із металу меншої товщини, що в свою чергу знижує загальну вагу конструкції.

Стандартних довжин немає, максимальна L = 13600mm.

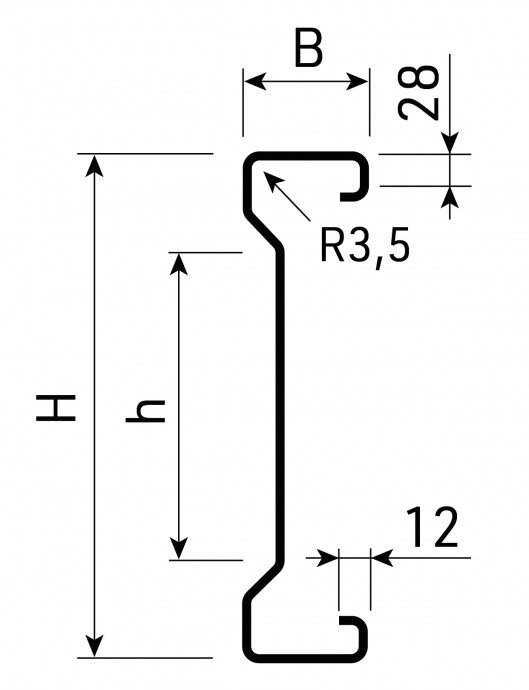

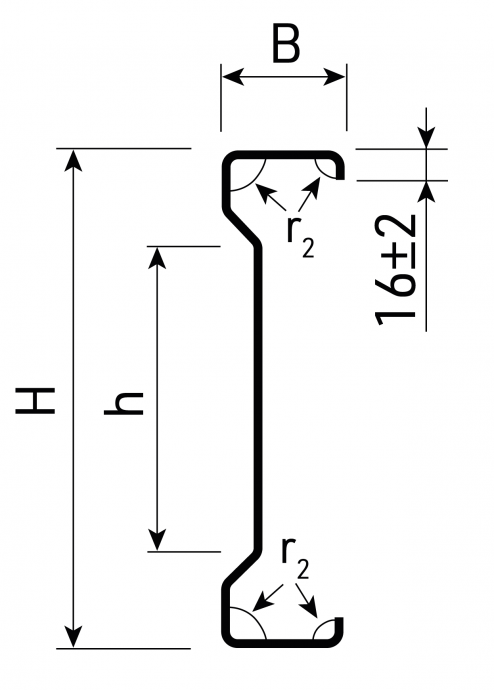

Геометричні характеристики профілів Σ та Σ+

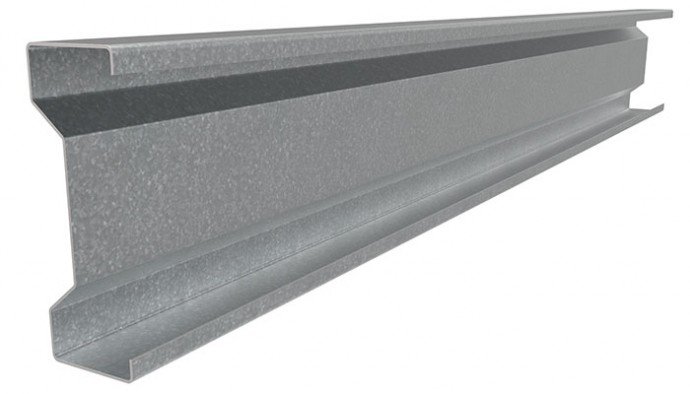

1sigma

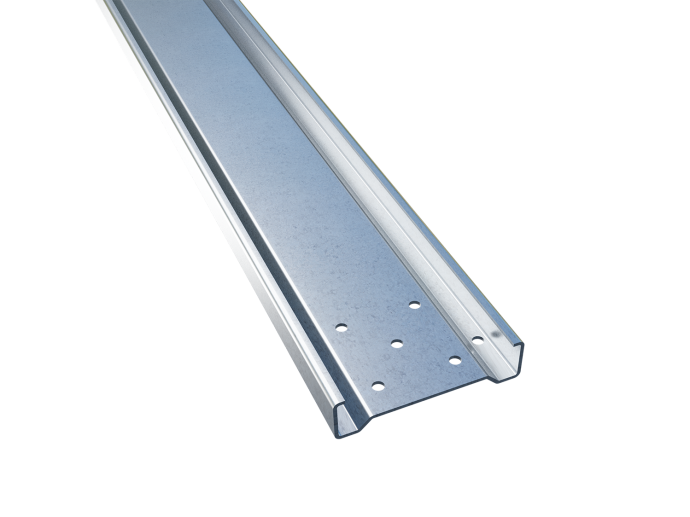

Профіль Σ

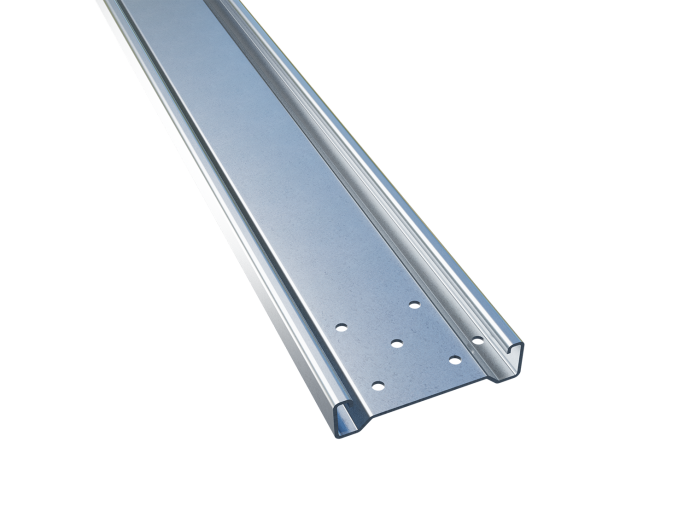

 Профіль Σ +



Профілі можуть мати такий розмір H:

Σ — від 140 до 350 мм,

Σ+ — від 200 до 350 мм.

Профілі можуть мати таку стандартну ширину полиць В:

Σ    В=70  мм при товщині стінки від 1,5 до 3,0 мм;

Σ+  В=70, 71, 74, 80, 81 мм при товщині стінки від 1,5 до 2,5 мм.

Можливе виробництво за індивідуальним та нестандартним замовленням.

Сфера застосування профілів Σ та Σ+ в легких сталевих тонкостінних конструкціях (ЛСТК):

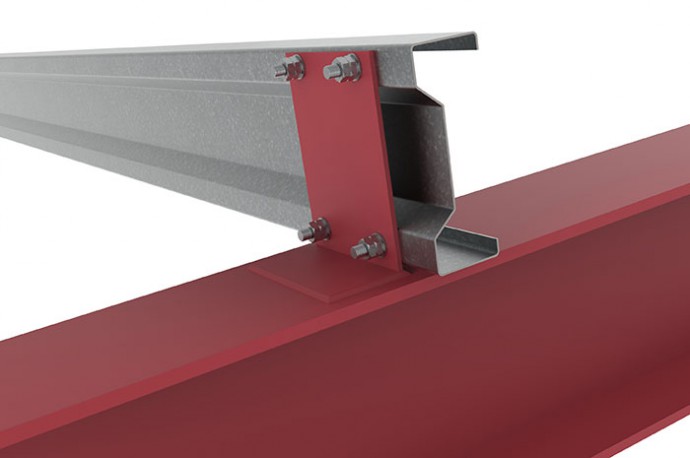

– прогони покриття для покрівель;

2sigma

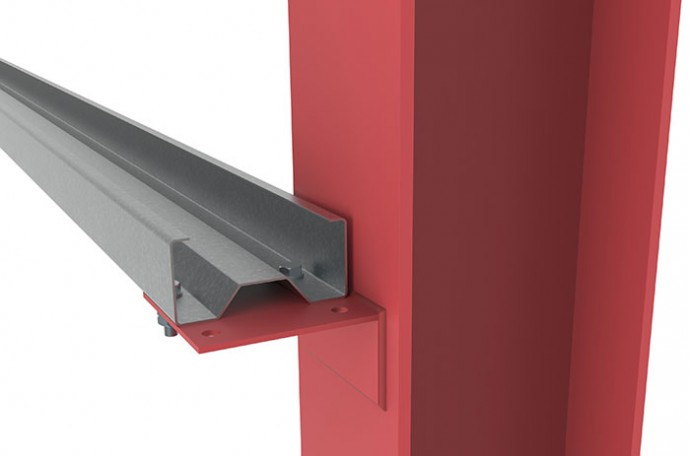

– стінові прогони і ригелі;

3sigma

– елементи каркаса БМЗ

progony-1

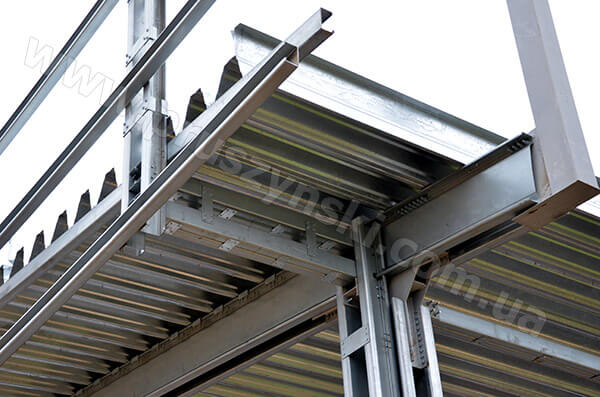

Рис. 1. Застосування профіля Σ в елементах каркаса БМЗ (колони, балки)

Перфорація під з’єднання під болт профілів Σ та Σ+

progony-2

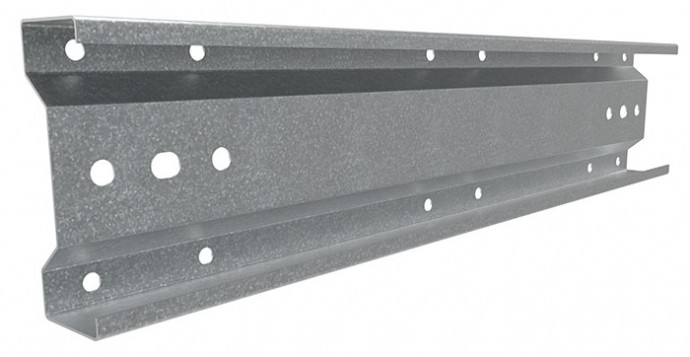

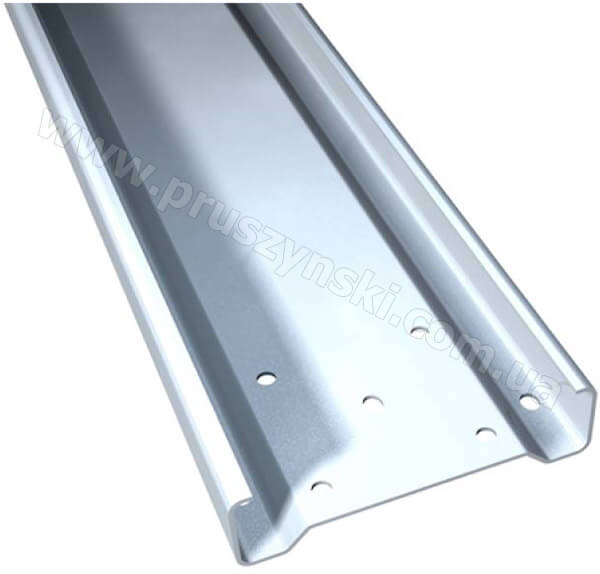

Рис 2. Приклад перфорації профіля Ʃ

Профілі Σ та Σ+ можуть мати монтажні отвори, які роблять згідно проектної документації (креслення марки КМД).

Монтаж профілів Σ та Σ+ проводять переважно за допомогою болтів. Для цього в профілях може бути зроблено такі отвори:

Круглі отвори Отвори типу «квасоля»
Ø 10 мм 14х18 мм
Ø 12 мм 14х25 мм
Ø 14 мм 19х25 мм
Ø 16 мм
Ø 18 мм
Ø 22 мм

Отвори в полках і стінці профілю роблять під час прокату штрипса. Можлива перфорація полиць В і стінки Н.

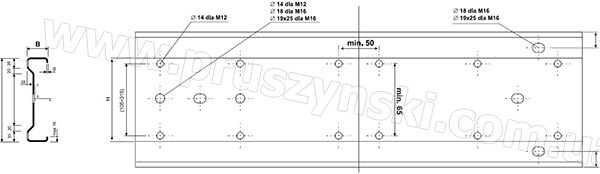

Розміщення отворів у профілях Σ та Σ+



progony-3

Статичні характеристики, таблиці навантажень і більш детальну інформацію щодо застосування профілів Σ та Σ+ ви можете отримати у співробітників інженерно-технічного відділу.

 Karkas-LSTK-Sigma

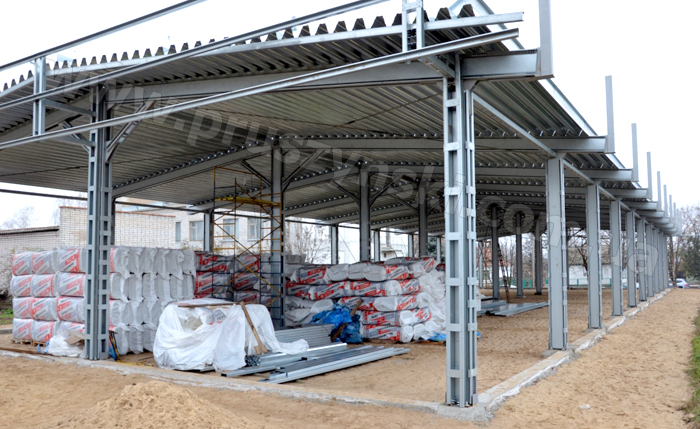

Рис 3. Каркас з легких сталевих тонкостінних профілів Σ
