Ω-прогоны

Ω-профиль для забора, кровли и фасада

Сфера применения омега-профилей: профили для забора. Для устройства забора из профнастила и штакетника рекомендуем в качестве прогонов использовать омега-профили. Ω-профили придают конструкции забора достаточную жесткость, а благодаря защитному цинковому или полиэстровому покрытию не требуют дополнительной покраски. При монтаже омега-профилей не требуется проводить сварочные работы, следовательно, можно монтировать забор даже при отсутствии электричества. Техническую информацию по подбору типа и толщины омега-профиля, исходя из размеров L и B (рис.1) смотрите здесь.

omega-profil-uzel-2

omega-profil-uzel-2-1-Model_1

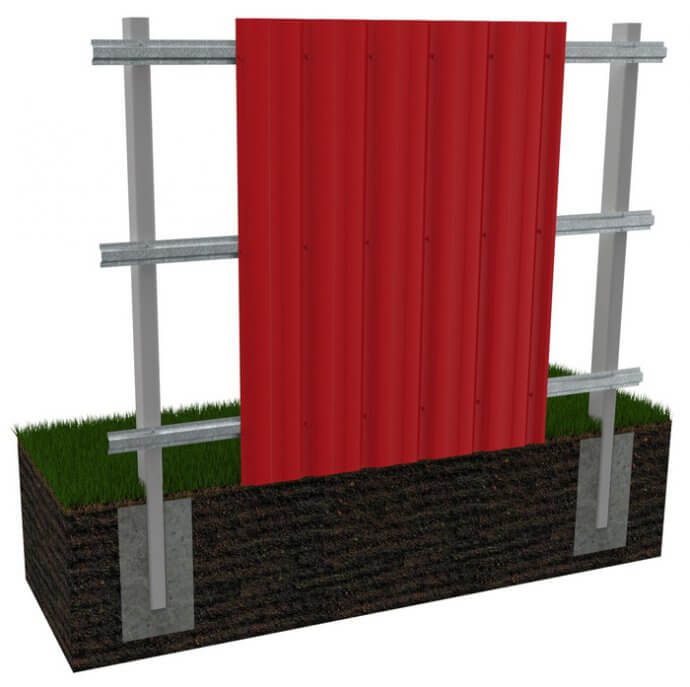

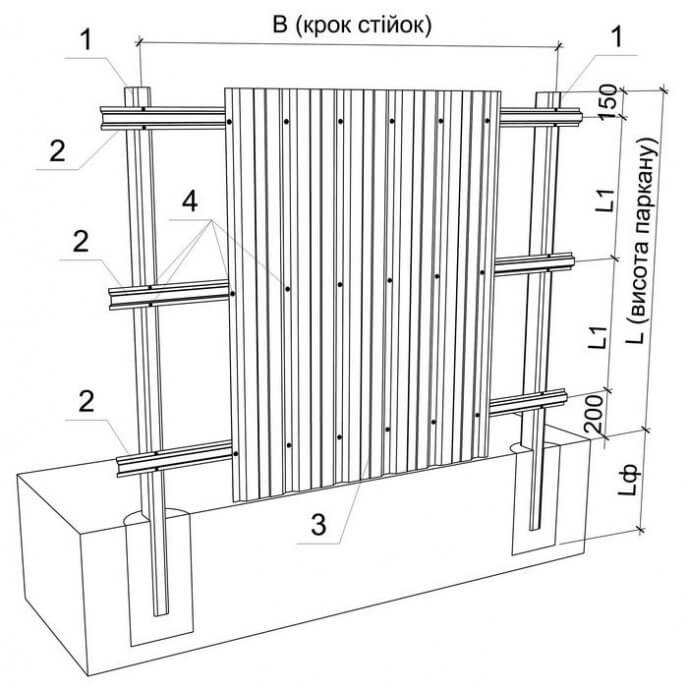

Рис. 1. Применение Ω-профиля в качестве горизонтальных направляющих для профнастила при монтаже забора.

Расшифровка условных обозначений для рисунка 1.1 : 1) Стойка; 2) Обрешетка Ω-прогона; 3) Профнастил 4) Саморез по металу 5,5х25

Сфера применения:

—  прогоны покрытия для кровель из профнастилов и металочерепицы при шаге опорных элементов (ферм, балок, стропил и тд.) до 3000 мм;

 omega-profil-uzel-1

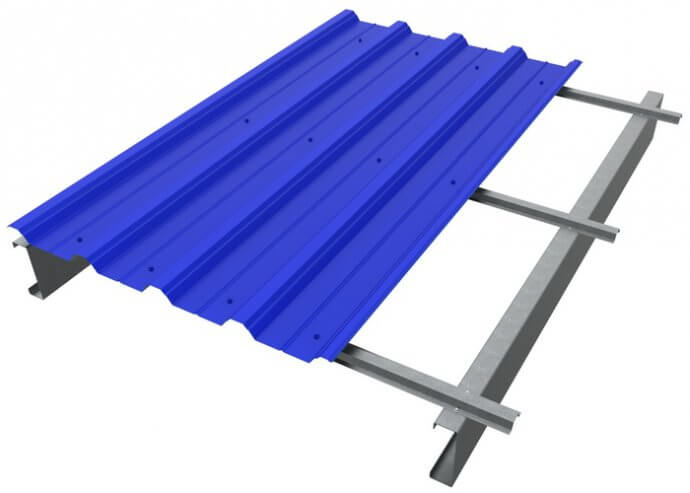

Рис. 2. Применение Ω-прогонов в качестве обрешетки.

— направляющие прогоны для вентилируемых фасадов (при использовании PS-панелей  и кассетонов, а также при горизонтальном расположении профнастила);

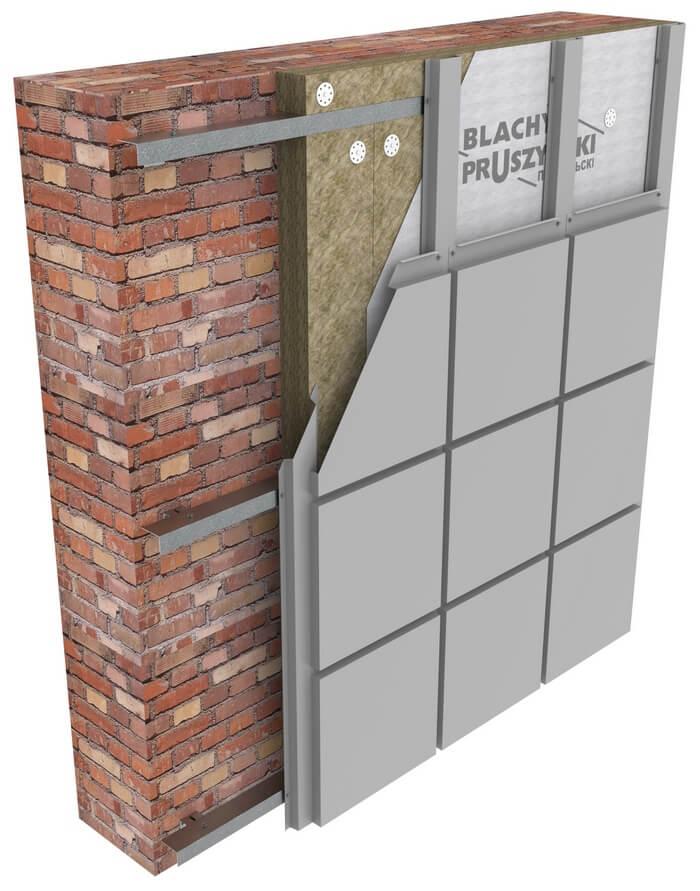

Рис. 3. Применение Ω-профиля в качестве вертикальных направляющих при монтаже кассетонов.

Расшифровка условных обозначений для рисунка 3: 1) Уголок усиленный перфорированный; 2) Дюбель распорный; 3) L-прогон + термопрокладка; 4) Саморезы; 5) Утеплитель; 6) Ветробарьерная пленка; 7) Крепление термоизоляии; 8) Омега прогон; 9) Касетоны.

— прогоны для монтажа забора

Профили типа Ω производятся из оцинкованной стали S280 GD или S350 GD методом холод­ного проката. Высокая жёсткость и прочность Ω-профилей позволяет широко использовать их в монтаже разнообразных кон­струкций. Компания «ПРУШИНЬСКИ” предлагает заказчикам Ω-профили высотой 20, 32, 55 мм; толщиной 0,7 и 1 мм, длиной от 0,5 до 6 м.

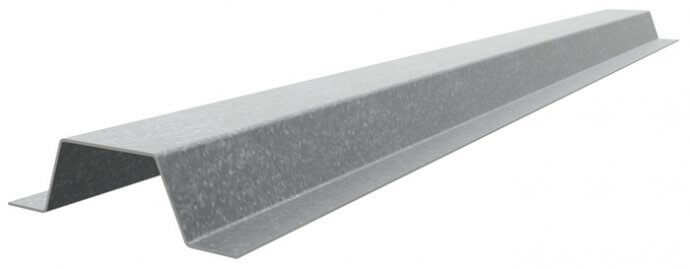

ПРОФИЛЬ Ω20

omega-profil-20

0 Omega 20 Профили типа омега

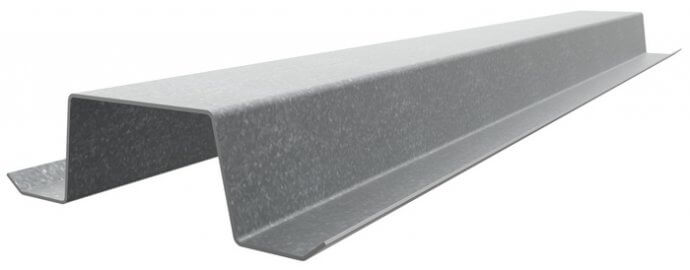

ПРОФИЛЬ Ω30

omega-profil-30

0 Omega 30 Профили типа омега

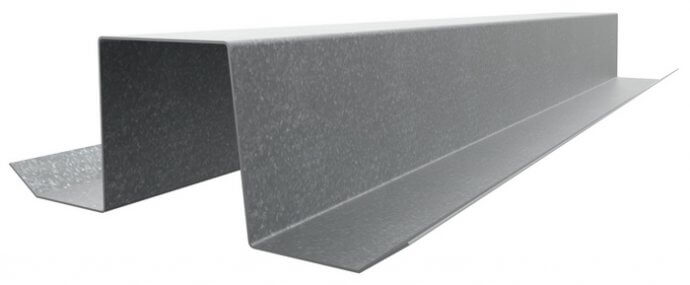

ПРОФИЛЬ Ω50

omega-profil-50

0 Omega 50 Профили типа омега

ПРЕИМУЩЕСТВА Ω-ПРОФИЛЕЙ:

— высокая жёсткость и прочность;
— небольшой вес конструкции;
— простота и удобство монтажа.

Более детальную информацию Вы можете найти в «Техническом разделе» и подразделе «PDF-библиотека».
