L-прогоны

L-профиль для облицовки фасадов

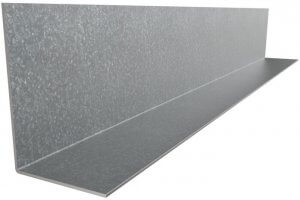

Профили типа L производятся из оцинкованной стали S280 GD или S350 GD методом холодного проката. Высокая жёсткость и прочность L-профилей позволяет широко использовать их при облицовке фасадов (вентилируемые фасады) с утеплением или без него. Компания «ПРУШИНЬСКИ” предлагает заказчикам L-профили:

— равнополочные 50х50;

— разнополочные 50х75 и 100х75.

При необходимости мы можем произвести L-прогоны с нестандартными размерами полок. Толщина метала для проката L-прогонов – 1мм, 1,25мм и 1,5мм. Длина от 1м до 6м.

l-profil

Рис. 1.

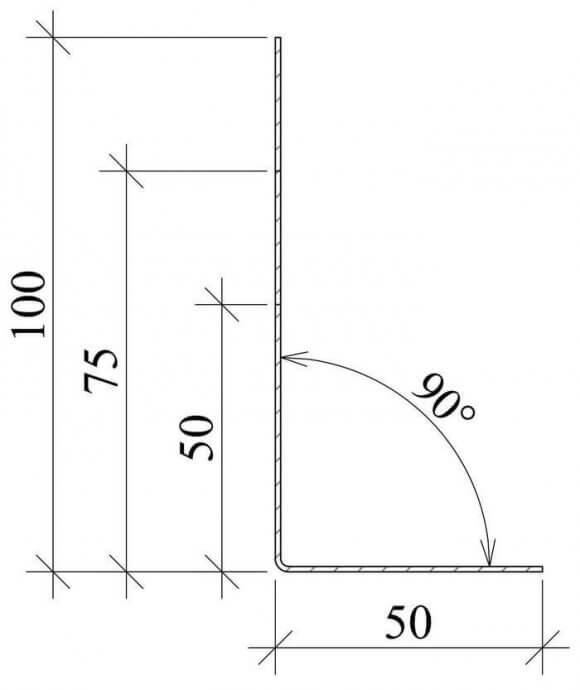

l-progon-sechenie

Рис. 1.2.



Основная сфера применения L-прогонов — это конструкция навесных вентилируемых фасадов выполненных из каменных материалов.

— при обшивке фасада профнастилом

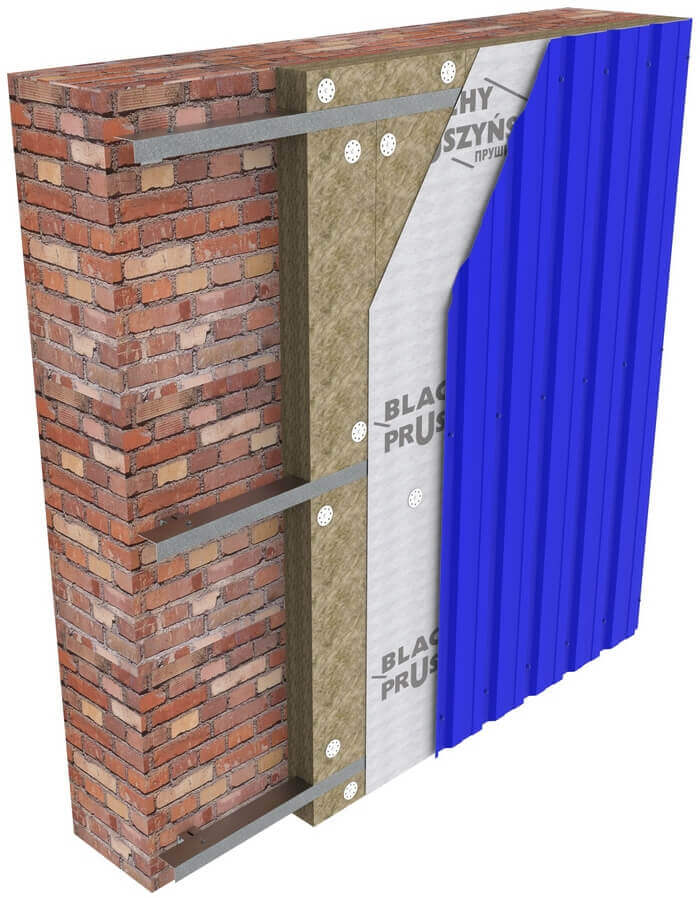

Рис. 2. Облицовка фасада профнастилом (расположенным вертикально) с утеплением.

Расшифровка условных обозначений для рисунка 1: 1) Уголок усиленный перфорированный; 2) Дюбель распорный; 3) L-прогон; 4) Саморезы; 5) Утеплитель; Ветробарьерная пленка; 7) Крепление термоизоляции; 8) Стеновой профнастил.

— при обшивке фасада PS-панелями:

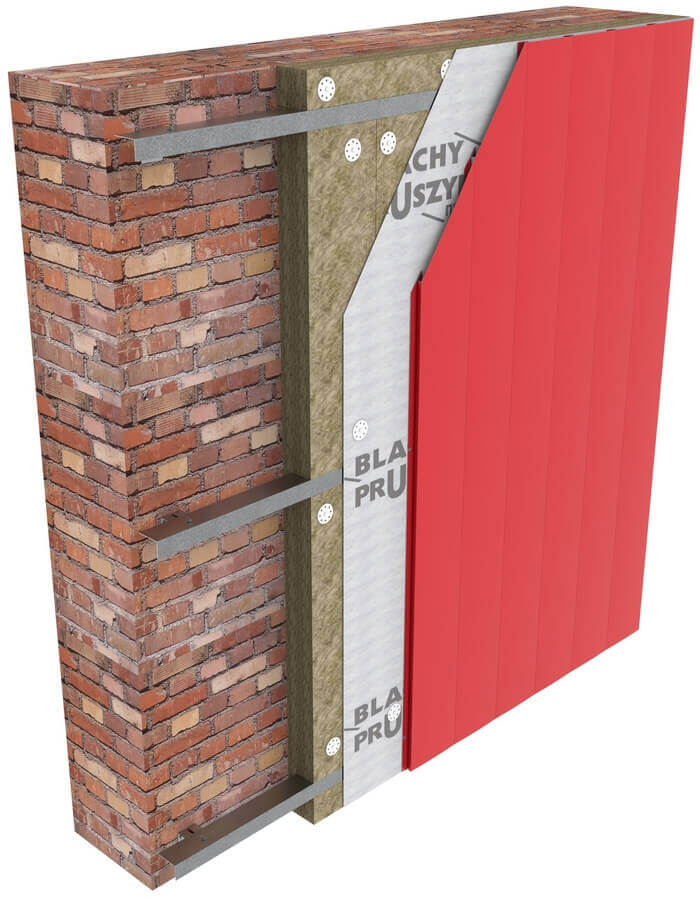

Рис. 3. Облицовка фасада PS-панелями (расположенными вертикально) с утеплением.

Расшифровка условных обозначений для рисунка 2: 1) Уголок усиленный перфорированный; 2) Дюбель; 3) L-прогон; 4) Саморезы; 5) Утеплитель; 6) Ветробарьерная пленка; 7) Крепление термоизоляции;  8) Саморезы с прессшайбой; 9) PS-панель.

— при обшивке фасада кассетонами:

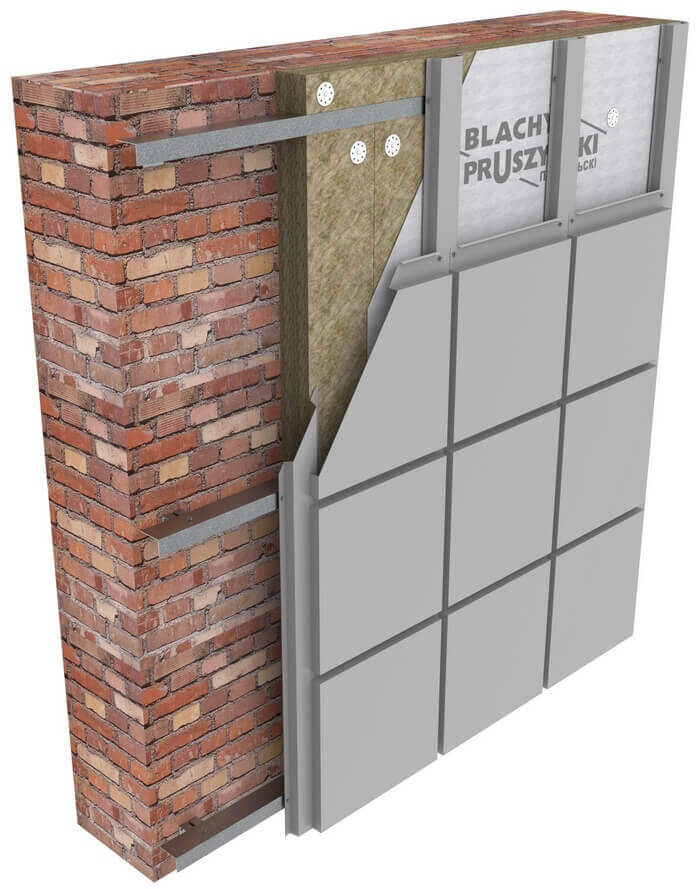

Рис. 4. Облицовка фасада кассетонами.

Расшифровка условных обозначений для рисунка 2: 1) Уголок усиленный перфорированный; 2) Дюбель распорный; 3) L-прогон; 4) Саморезы; 5) Утеплитель; 6) Ветробарьерная пленка; 7) Крепление термоизоляции; 8) Омега прогон; 9) Касетоны.

В качестве опорного столика для систем вентилируемых фасадов при обшивке (с утеплением или без него) фасадов компания «Прушиньски» предлагает применять УГОЛОК УСИЛЕННЫЙ ПЕРФОРИРОВАННЫЙ, который производится нами трёх типоразмеров:

1.    50мм х 80мм; 2.    100мм х 80мм; 3.    150мм х 80мм.

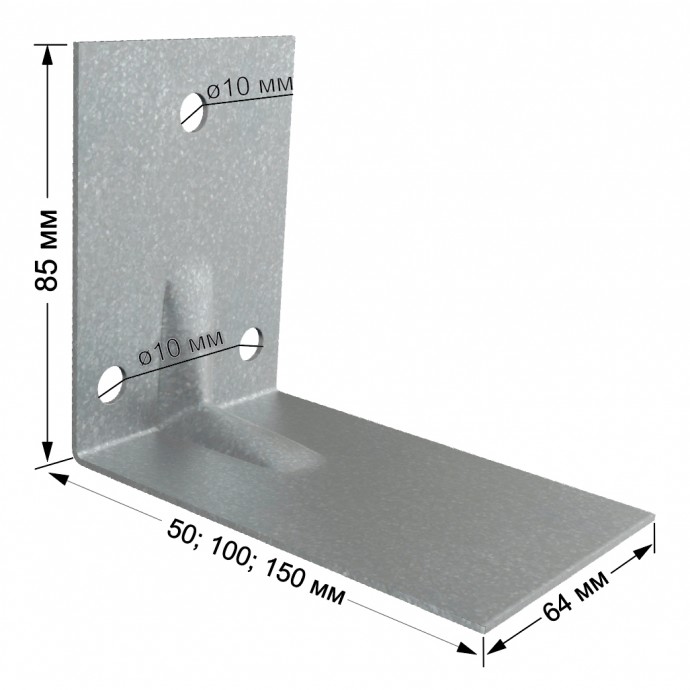

l-ugolok

Рис. 5.

Для определения необходимой толщины метала для производства уголков, нами были проведены расчёты и испытания, на основании которых, мы предоставляем рекомендации по применению уголков усиленных перфорированных в качестве опорных столиков в системах обшивки фасадов.



Варианты фасадных материалов

Утепление фасада

без утепления

50 мм

100 мм

150 мм

1. Профнастил стеновой  (Т6, Т8, Т10, T18U, Т20, Т35, PF25, PF35 ) Рис.2

50х80х1,0

50х80х1,0

100х80х1,25

150х80х1,5

2. PS-панели 155, 215, 315 (горизонтально/вертикольно) Рис.3

50х80х1,0

50х80х1,0

100х80х1,25

150х80х2,0

3. Касетоны  (К1, К2, Т1 ) Рис.4

50х80х1,0

50х80х1,0

100х80х1,5

150х80х2,0



Данные рекомендации к применению уголков усиленных перфорированных при монтаже опорных столиков с шагом по горизонтали 1200мм и по вертикали 1200мм (сетка 1,2мх1,2м).

При увеличении указанных размеров сетки уголков или применении более тяжёлых навесных систем (керамогранит, сканрок и т.д.) рекомендуем проконсультироваться с инженерно-техническим отделом нашей компании для выбора оптимального сечения уголка усиленного перфорированного.
