Панели для фасада: монтаж стандартных планок

При монтаже панелей для фасада необходимо использовать специальные планки (стандартные и нестандартные аксессуары).

Для предания фасаду завершённого вида, при облицовке фасада фасадными панелями PS используются планки (аксессуары). Некоторые планки устанавливается во время монтажа фасадных панелей PS (такие как стартовая, разделительная и тд.), а часть из них монтируется после установки PS-панелей/ Более подробную информацию по применяемым планкам во время монтажа вентилируемого фасада с применением фасадных панелей PS вы сможете найти в «Инструкции по монтажу PS-панелей»

Толщина метала, из которого изготавливаются планки для облицовки фасада PS-панелями, зачастую, принимается идентичной с толщиной метала PS-панели – 0,5мм или 0,7мм.

Определение цвета применяемых планок остается за архитектурным решением фасада – цвет может как совпадать с цветом фасадных панелей (фото 1), так и быть любым другим, для выделения того или иного элемента фасада (фото 2).

aksessuary-dlya-ps-panelej (1)

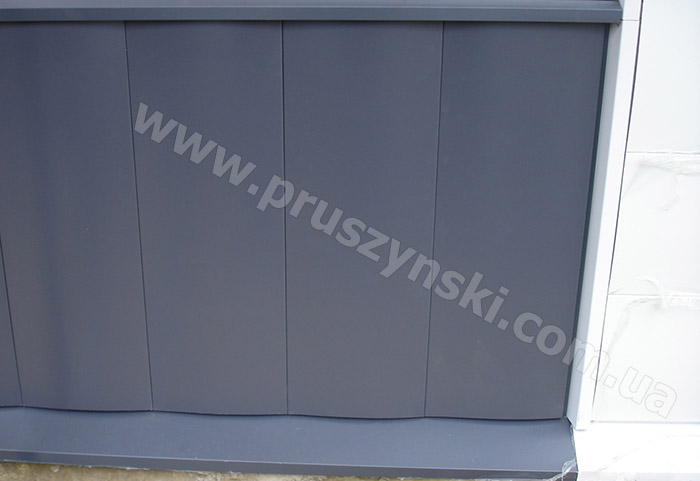

Фото 1. Монтаж цокольной и разделительной планки цветом совпадающим с цветом PS-панели.

aksessuary-dlya-ps-panelej (2)

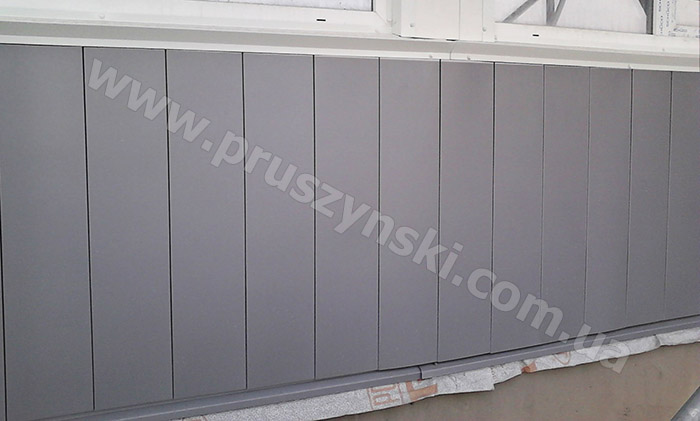

Фото  2. Планка оконного откоса отличного цвета от цвета PS-панели.

Аксессуары фасадов с PS-панелями бывают двух типов: стандартные и простые. Они производятся по специальному заказу.

Применение стандартных аксессуаров придаёт эстетичный вид монтируемой конструкции: поверхность фасада имеет однородный вид.

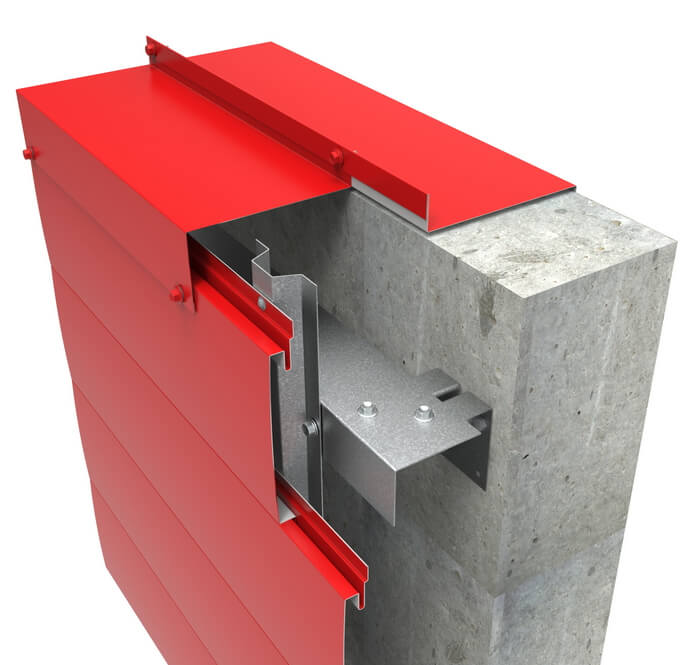

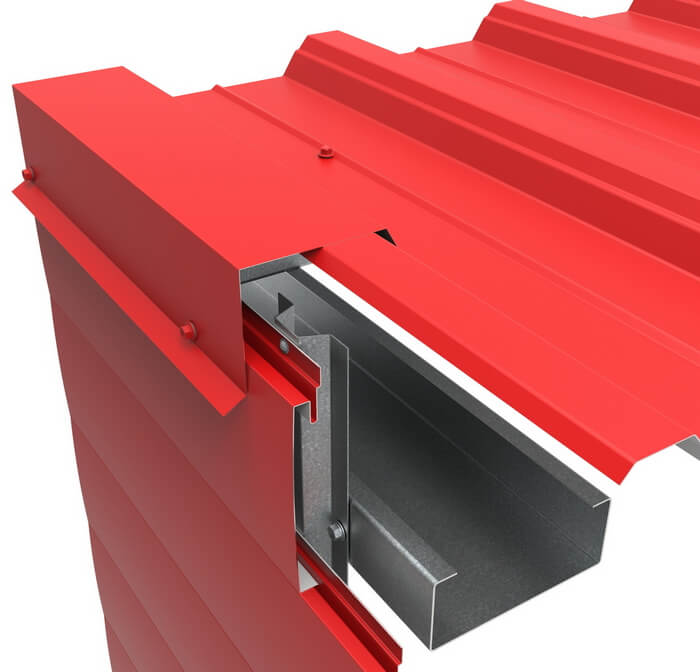

Пример применения верхней планки

h

Типовое решение устройства парапетного узла при обшивке существующей стены PS-панелями горизонтально без утепления. В данном решении используется две парапетных планки, которые заходят друг в друга, образуя «стоячий фалец» и прокручиваются дополнительно саморезами.

h

Типовое решение устройства узла примыкания фасада к кровле сбоку (торцевой узел).  Показано решение для холодного здания.В данном решении используется торцевая планка, которая закрывает образующийся зазор между кровлей и фасадом. Планка накрывает волну (или две) кровельного профнастила и заходит на фасад (PS-панель). Крепиться планка с помощью саморезов.

Аксессуары стандартные

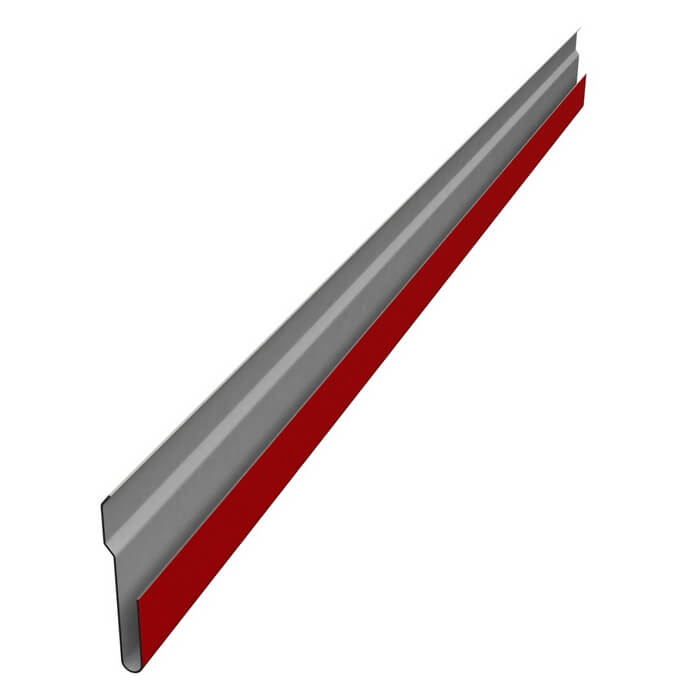

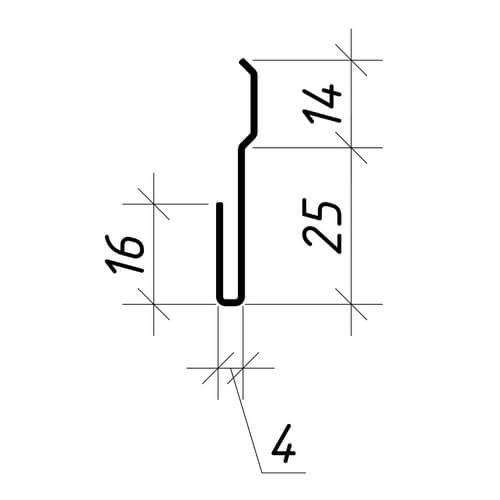

Планка стартовая производится на заводе методом проката. На планке есть специальная канавка, в которую крутится саморез для крепления планки, который не мешает монтажу первой панели. Первая панель вставляется в планку и не требуется крепления внизу саморезами.

h
h

Планка стартовая

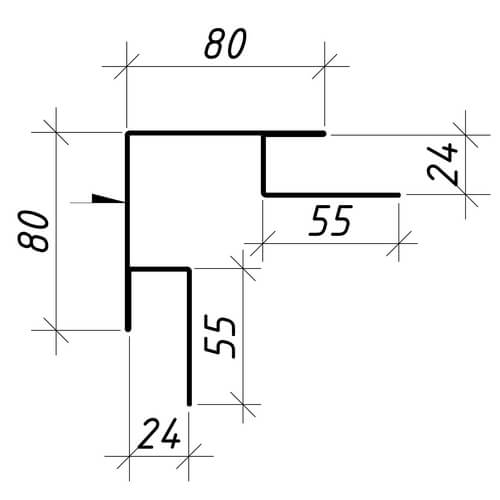

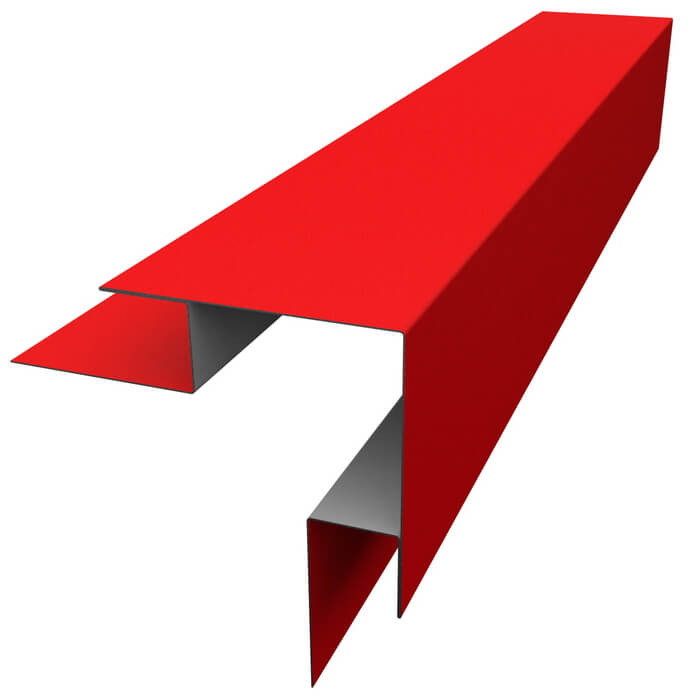

Планка угловая внешняя за счет своей конфигурации позволяет смонтировать ее так, что не будет виден крепеж. Панели заводятся сбоку в планку.

h
h

Уголок внешний

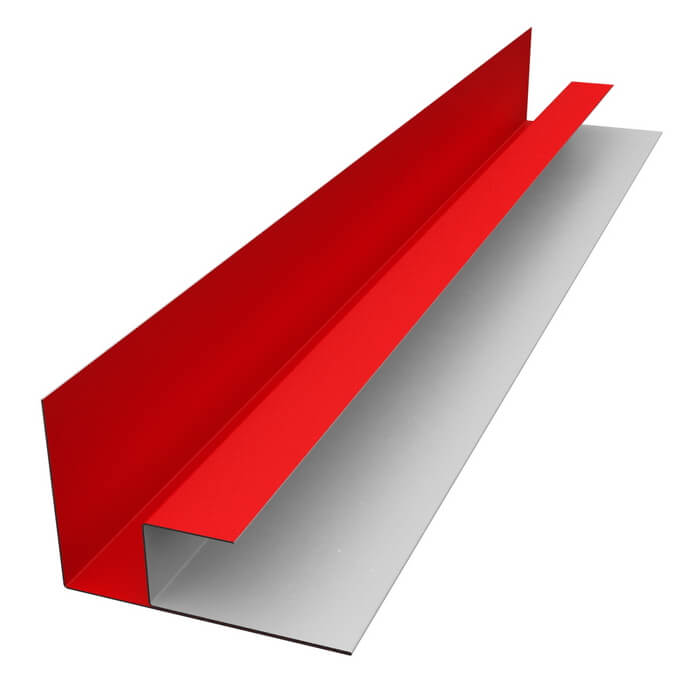

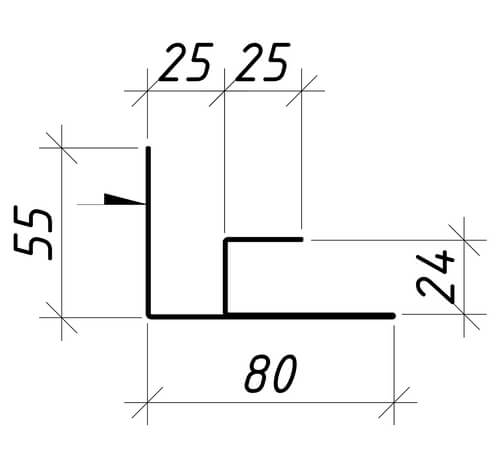

Планка угловая внутренняя, также как и внешняя, позволяет смонтировать ее без видимого крепления. Панели заводятся в планку с 2-х сторон, формируя внутренний угол здания.

Уголок внутренний

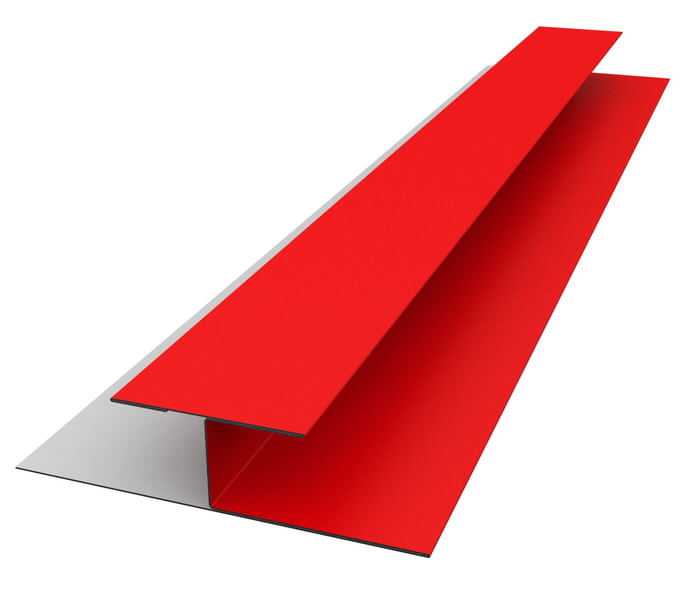

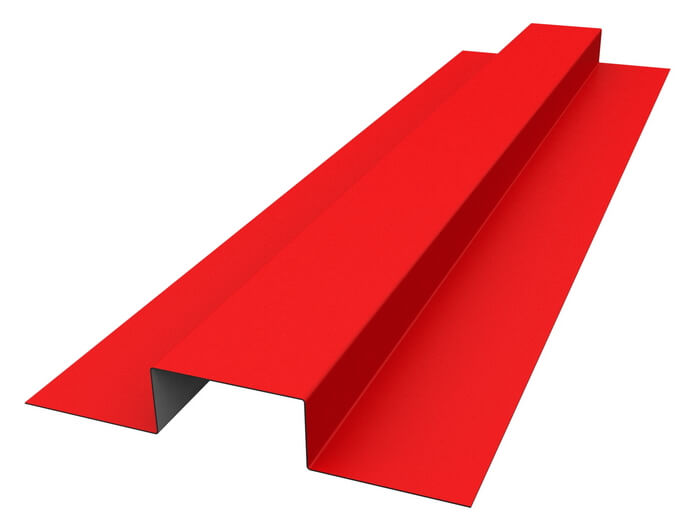

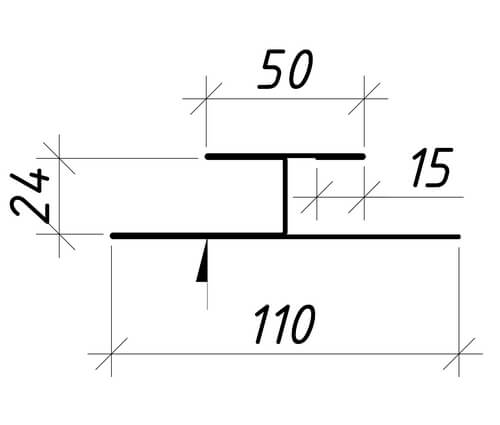

Планка разделительная, она же планка стыка. Позволяет сделать красивый стык панелей, формируя ровную полосу между панелями. Панели заводятся по бокам в планку, при этом, крепеж планок не виден и сечение планки полностью закрыто с 2-х сторон.

Разделительная планка (1)

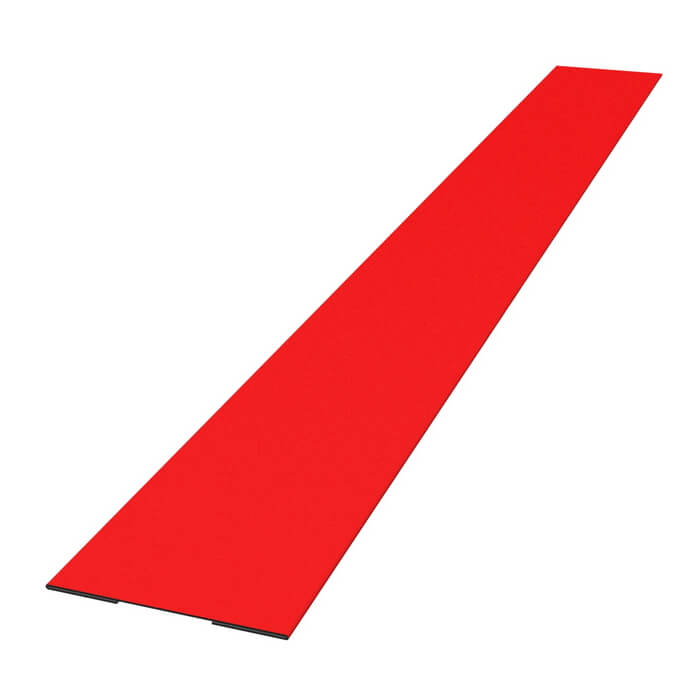

Данный вид планки стыка также формирует ровную и аккуратную полосу между панелями. Панели подходят по бокам к планке. При этом решении вблизи будет виден небольшой зазор между боковой частью планки и сечение панели.

Разделительная планка (2)

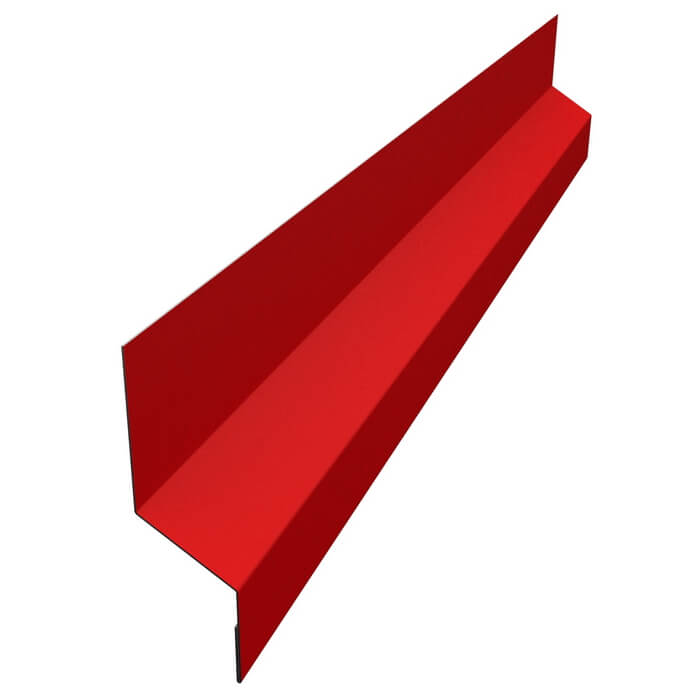

Планка свесу применяется в качестве планки цокольной, над окном и при стыке панелей (вертикальный монтаж панелей), как разделительная планка.

Планка свеса

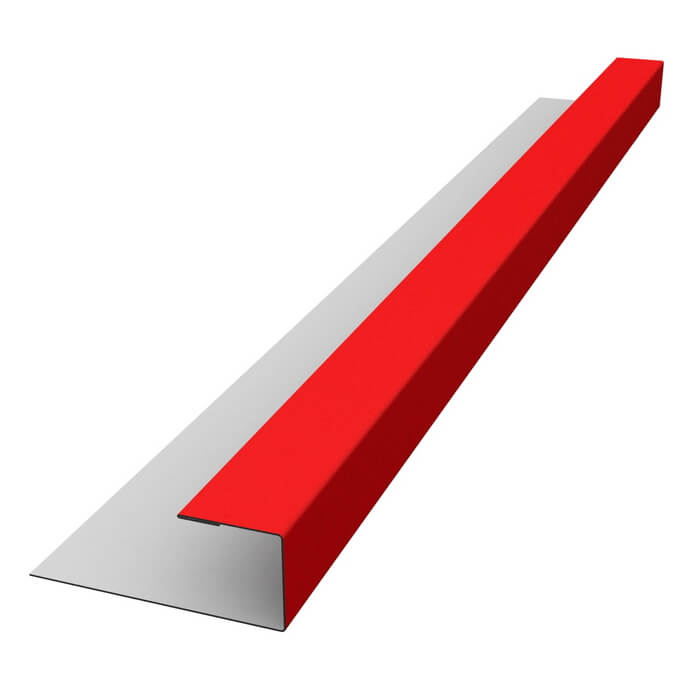

Планка служит для закрывания сечения панелей сбоку, например, когда фасад примыкает к фасаду из других материалов. Данная планка закрывает панели и при этом, крепеж остается невидимым.

Планка ребровая

Аксессуары простые

Они производятся непосредственно на строительстве с помощью ручных инструментов, или по заказу на производстве.

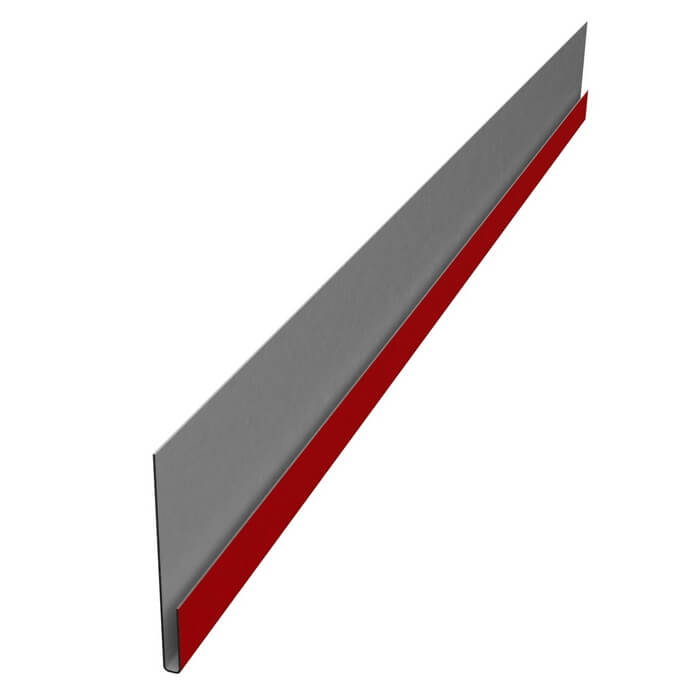

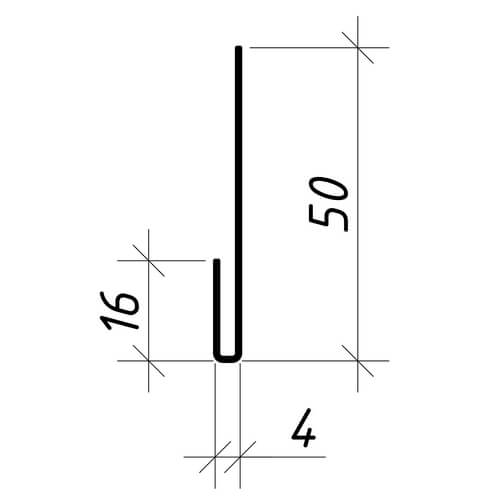

Данный тип стартовой планки производится методом гнуться. Первая панель при монтаже заводится в паз планки.

Планка стартовая

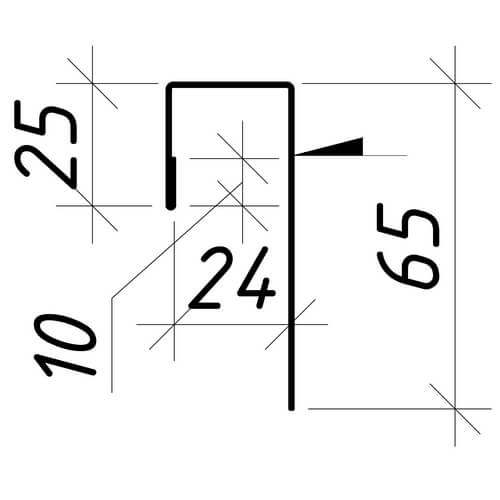

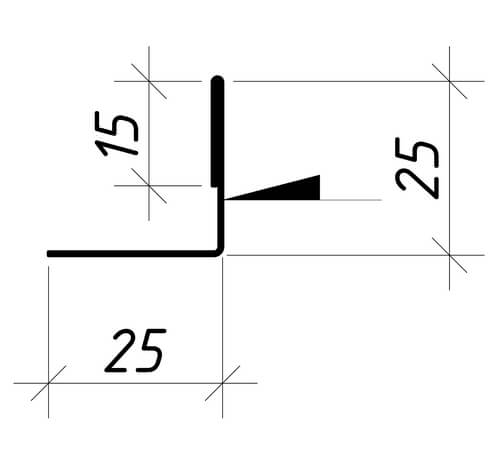

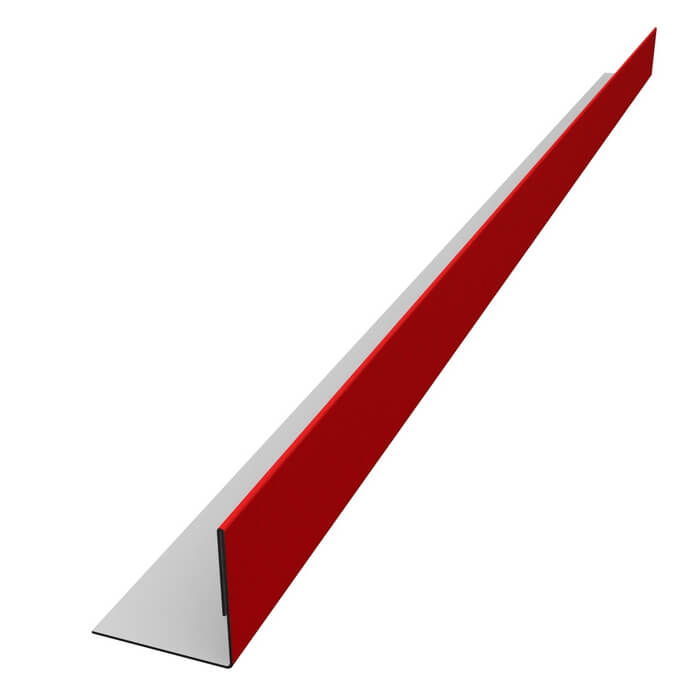

Планка ребровая служит для закрытия панелей сбоку. При использовании данной планки мы вблизи будем видеть небольшой зазор между краем панели и самой планкой.

Планка ребровая

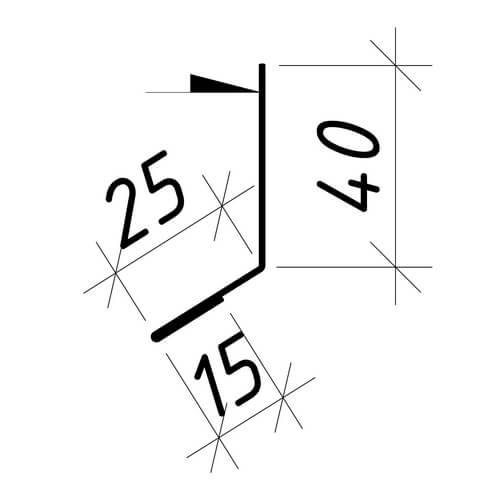

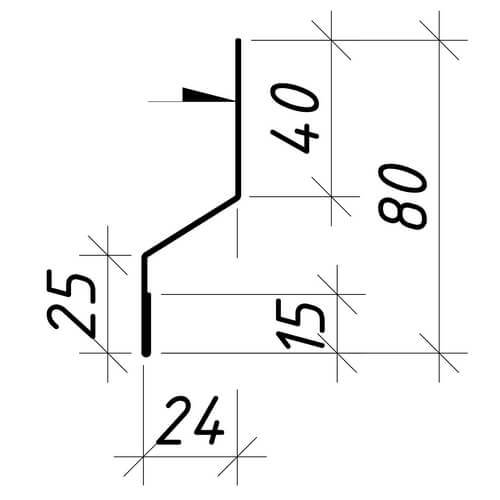

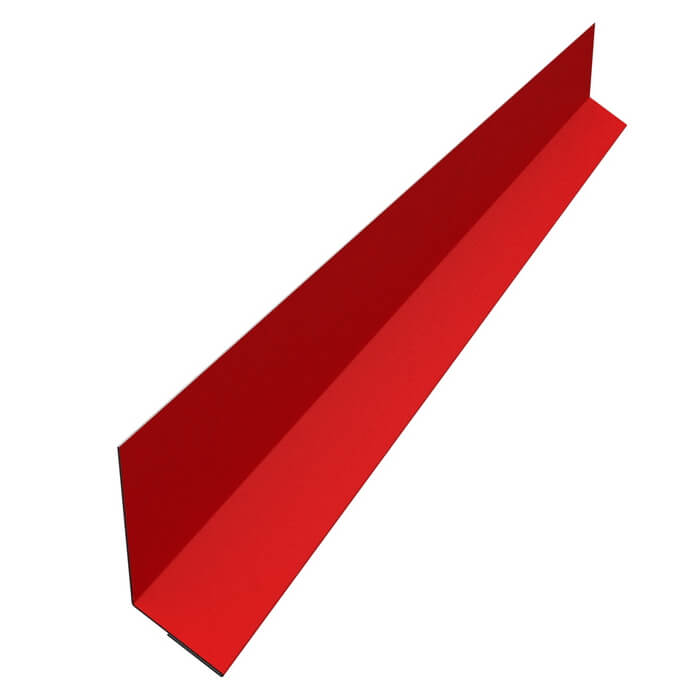

Планка используется над окнами, как слив и в качестве цокольной планки, в некоторых случаях.

Планка свеса

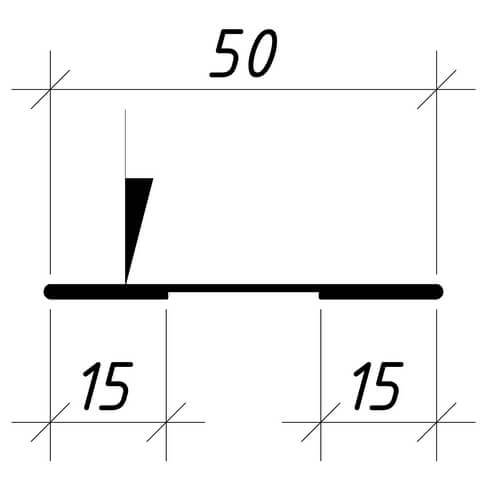

Планка закрывает стык между панелями. При этом, планка крепиться к самим панелям саморезами, которые остаются видимыми.

Разделительная планка

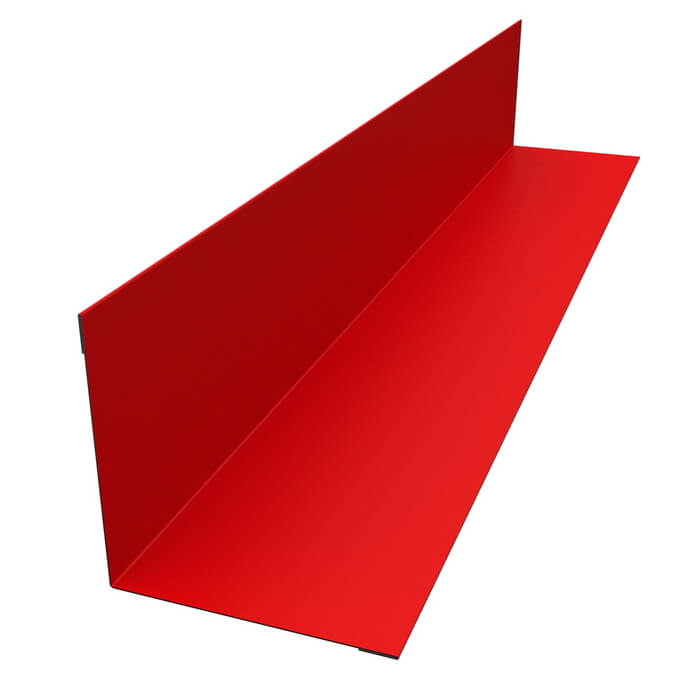

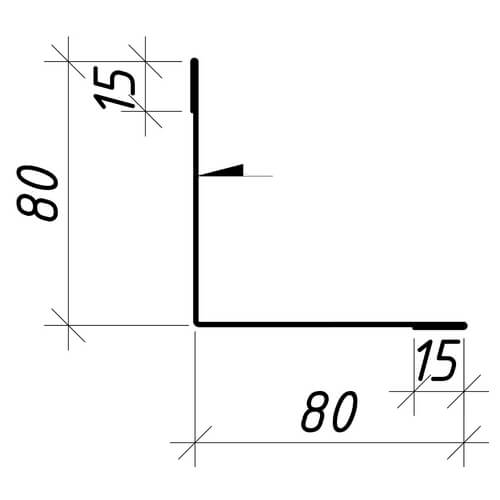

Планка угловая внутренняя, используется в угловых участках фасадов для закрывания зазоров между панелями. Планка крепится саморезами непосредственно к панелям. Саморезы остаются видимыми.

Уголок внутренний

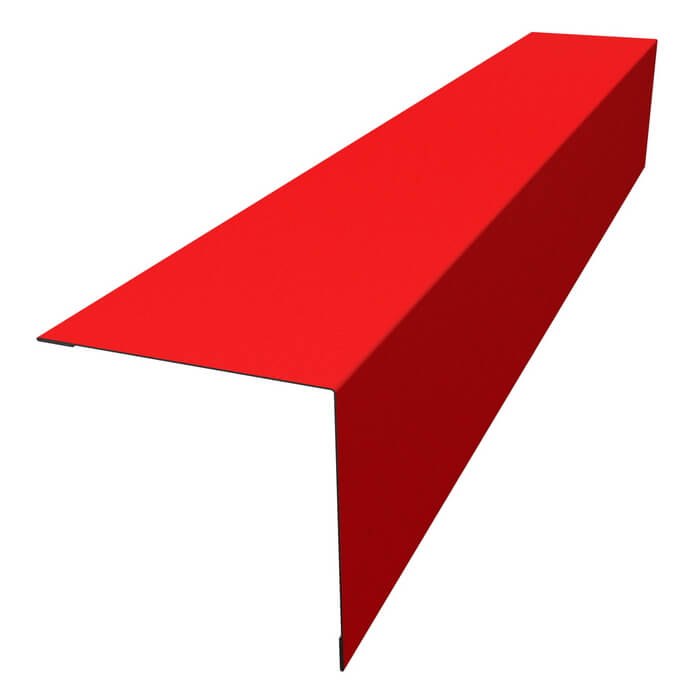

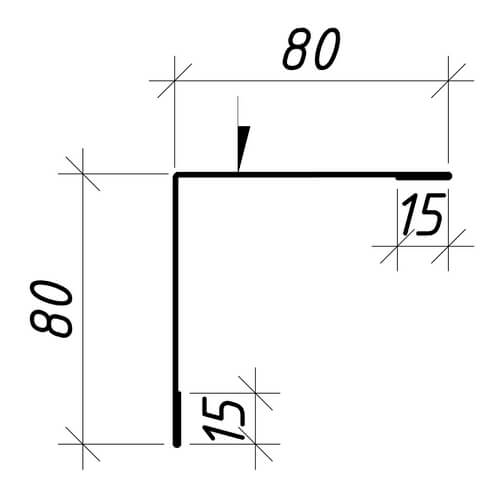

Планка угловая внешняя, используется для закрывания зазоров между панелями и формирования внешнего угла здания. Планка крепиться к панелям саморезами, которые остаются видимыми на фасаде.

Уголок внешний

Аксессуары оконных, дверных проёмов, карнизов, антиков и фризов

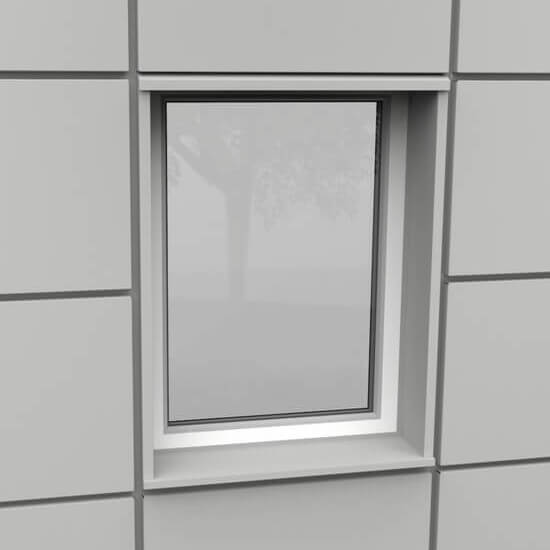

Планки закрывают конструкцию стены (утеплитель, профили, пленку,…)

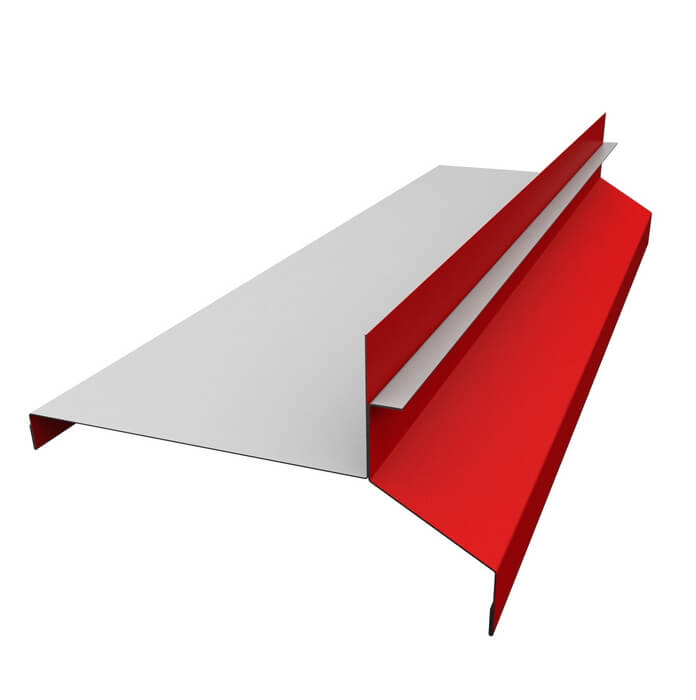

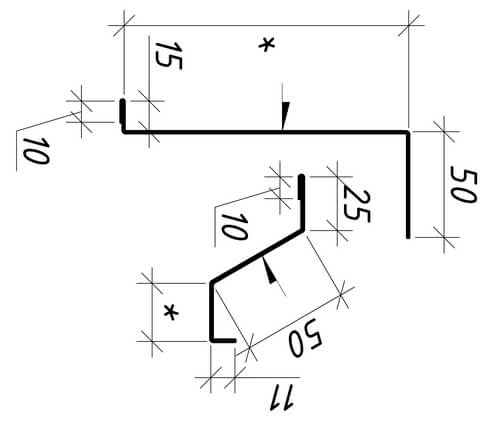

Верх окна

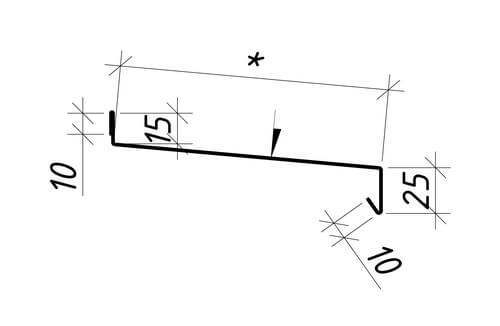

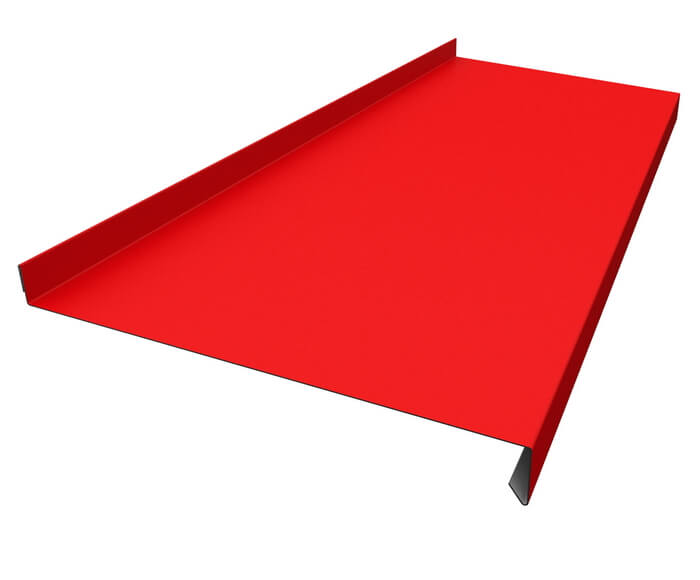

Низ окна

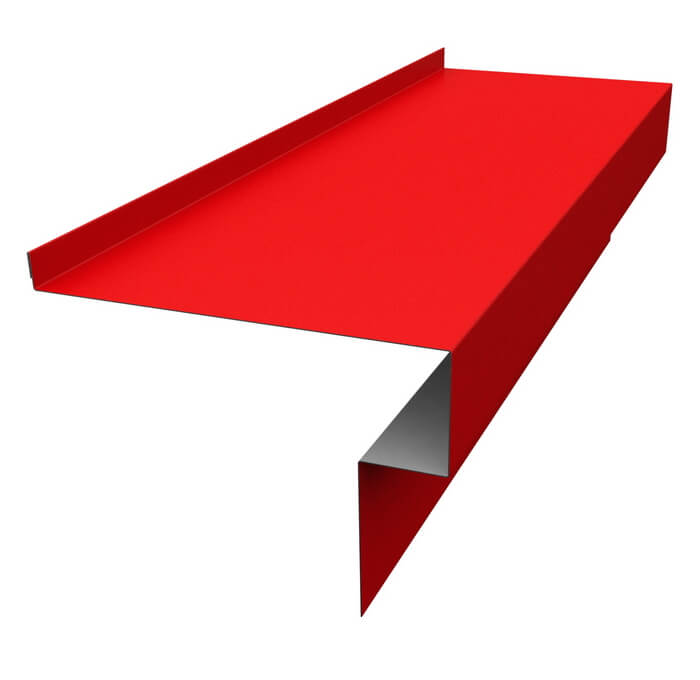

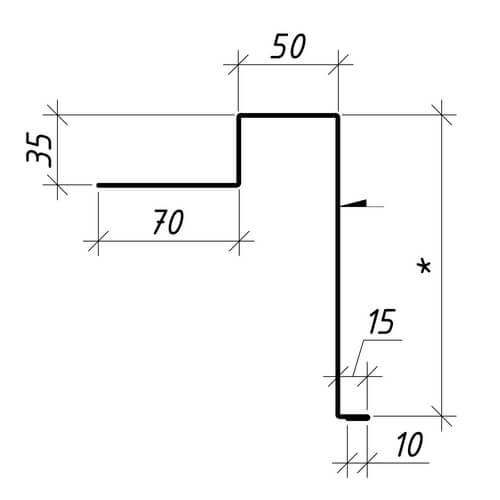

Окно сбоку (вариант 1)

Планка заводится с одной стороны на раму окна, а с другой — под кассетон. При этому боковая часть планки формирует шов между кассетоном . При данном решении мы не видим боковой части кассетона.

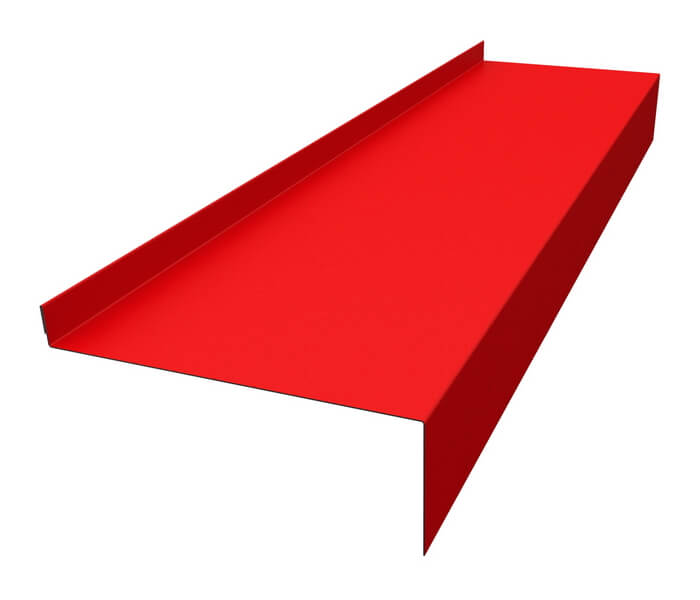

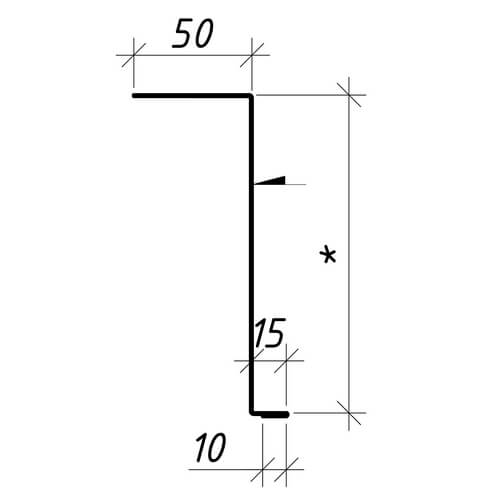

Окно сбоку (вариант 2)

Планка заводится с одной стороны на раму окна, с другой — под кассетон. При данном решении шва между кассетоном и планкой нет, планка не закрывает боковую часть кассетона и делает ее видимой.

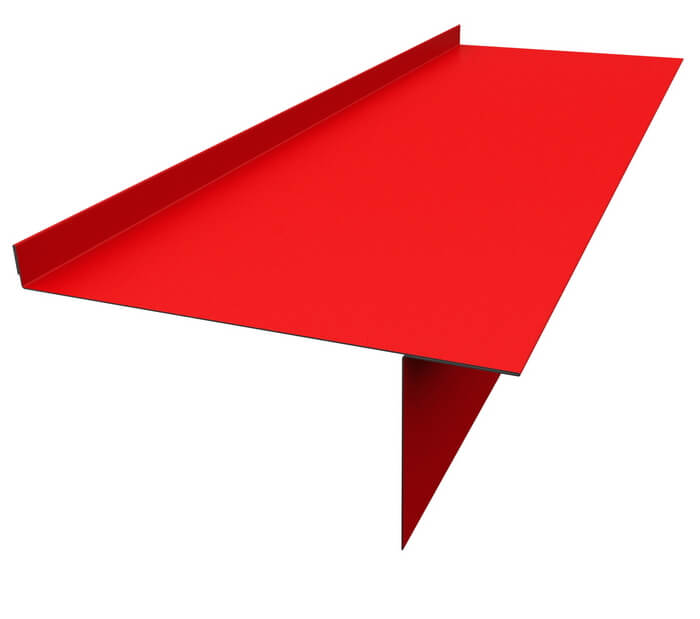

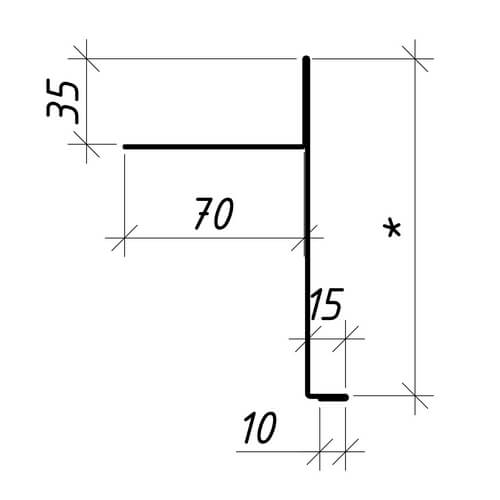

Окно сбоку (вариант 3)

Планка заводится с одной стороны на раму окна, с другой — под кассетон. При данном решении шва между кассетоном и планкой нет, планка закрывает боковую часть кассетона.

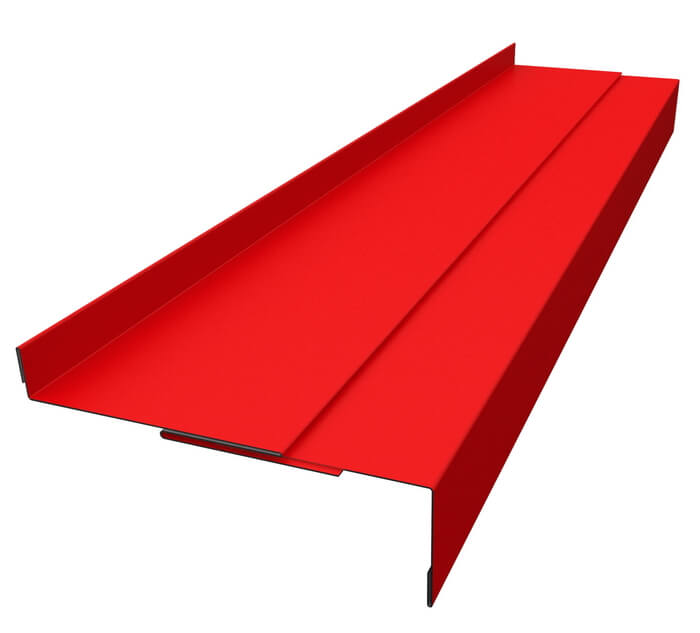

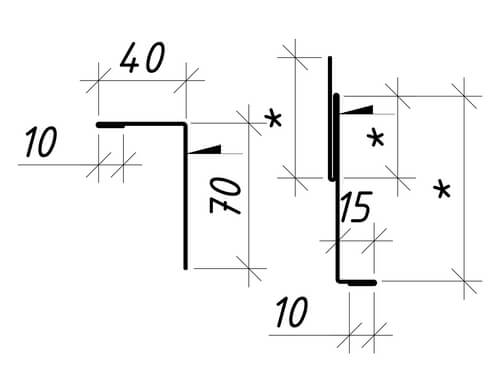

Окно сбоку (вариант 4)

Данное решение заключается в использовании 2-х планок. Одна заводится на раму окна, вторая – на кассетон. При этом, первая планка заходит во вторую, что позволяет выравнивать неровности когда окно смонтировано криво.

Если у Вас возникли вопросы касательно решений и планок – обращайтесь в наш инженерный отдел.
