«Теплая» кровля — прогонная «жесткая»

Конструкция «утепленной» кровли представляет собой трехслойный «пирог» состоящий из нижнего (несущего) профнастила, утеплителя (минеральная вата) и верхнего наружного покрытия.

В случаи применения в качестве наружного элемента профнастила, фальцевого профиля или металочерепицы, такая «утепленная» кровля именуется «жесткой».

teplaya-krovlya-progonnaya-zhestkaya-01

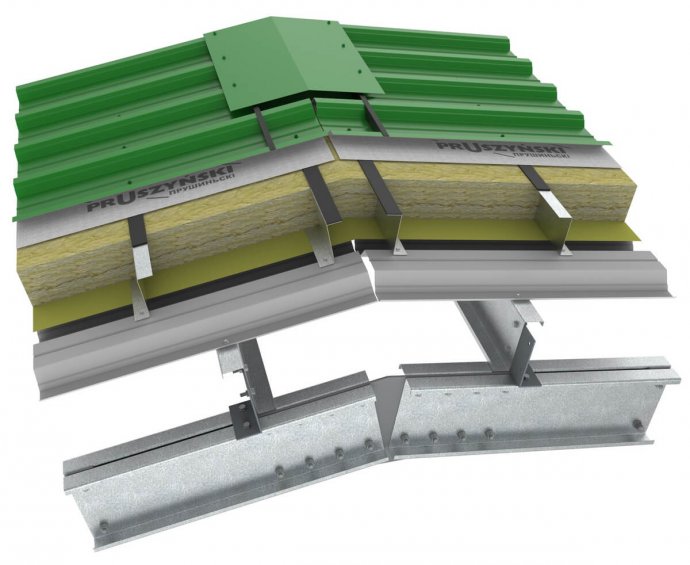

Рис. 1. «Тёплая» кровля — прогонная «жесткая»

Состав «Тёплая» кровля — прогонная «жесткая»:

– балка;
– опорный столик (шпальник);
— легкий стальной Z-прогон (t=1,5мм, 2,0мм, 2,5мм, 3,0мм);
– болт (М12, М16):
— несущий профнастил (Т40, Т57, Т60, Т92);
— пароизоляционная плёнка;
— саморезы по металлу (5,5х25);
— дистанционный (промежуточный) Z-прогон;
— саморезы по металлу (5,5х25);
— термопрокладка (5х50, 5х70);
— утеплитель;
— супердиффузионная мембрана;
— кровельный профнастил (Т20К, Т35, Т40, Т57К);
— уплотнитель для профнастила под конек;
— конек для профнастила

При конструктивном решении утепления кровли и кровельной ограждающей конструкции в прогонной схеме, указанный трёхслойный тёплый «пирог» укладывается на кровельные прогоны, смонтированные на несущий каркас. В качестве кровельных прогонов, компания «Прушиньски» рекомендует использовать холоднокатаные оцинкованные Z-прогоны.

Холоднокатаные Z-прогоны производятся из оцинкованной стили марки S350GD+Z275 (Согласно EN 10147/91). Конструктивные свойства и высокая несущая способность Z-прогонов позволяет перекрывать пролёты до 12м. Благодаря высокому качеству цинкового покрытия (275гр/м2 — 1-й класс оцинкования) Z-прогоны не требуют дополнительной защиты для применения их в неагрессивной и слабоагрессивной среде.

teplaya-krovlya-progonnaya-zhestkaya-02

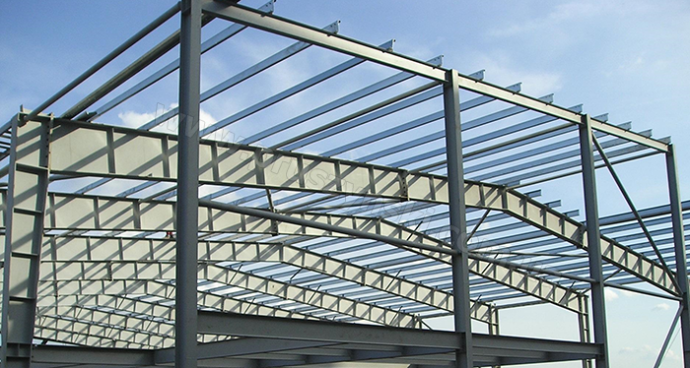

Фото 1. Оцинкованные кровельные Z-прогоны

Монтаж «тёплой» прогонной кровли начинается с установки кровельных прогонов на фермы или балки. К несущим элементам легкие стальные прогоны крепятся с помощью гнутых уголков или уголков из горячекатаной стали (шпальников) через болтовое соединение. Тип оцинкованных прогонов (Z или C), их высота и толщина, а также их шаг  определяется согласно проекту с помощью каталога «Таблицы нагрузок Z- и C-прогонов», разработанного специалистами компании «ПРУШИНЬСКИ». В нем приведены таблицы несущих способностей для разных схем использования прогонов (одно-, двух- или многопролетной схемы опирания) и детально описаны методы подбора оптимальных вариантов использования легких стальных Z- и C-прогонов.

Z-прогоны крепятся к уголкам (шпальникам) на болтах, а диаметр болта определяется проектом (зачастую это болты М12 или М16). Установка Z-прогона может проводится как верхней полкой к коньку, так и к карнизу и определяется проектным решение и видом опорного столика (с «косынкой» или без).

Перфорация прогона под болтовое соединение, производится на заводе «Прушиньски», согласно чертежам КМД, которые изготавливают сотрудники инженерно-технического отдела нашей компании.

 teplaya-krovlya-progonnaya-zhestkaya-02

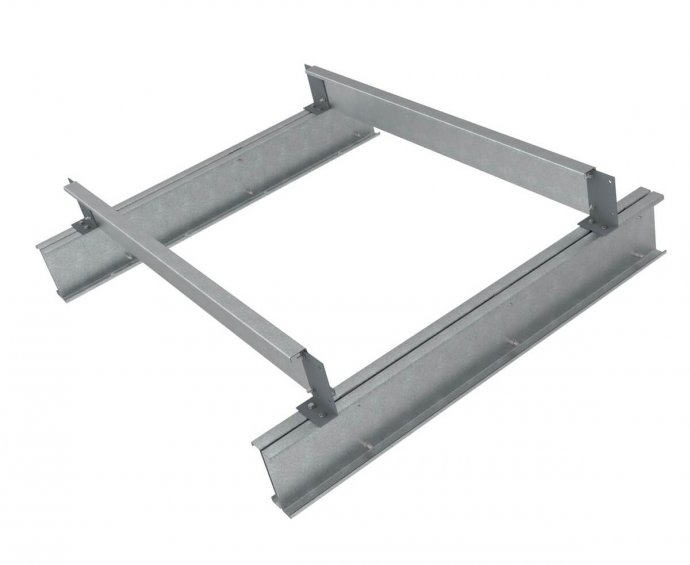

Рис. 2. Крепление легкого стального Z-прогона к опорному столику (вид сверху).

К оцинкованным прогонам крепятся несущие профилированные листы (профнастилы) Т40-Т92 широкими полками кверху. Профнастилы крепятся в каждую волну саморезами по металлу. Утепление кровли в «утепленной» жесткой кровельной конструкции чаще всего осуществляется с помощью минераловатного утеплителя плотностью около 30кг/м3. Монтаж нижнего листа профнастила выполняется широкими полками вверх к утеплителю, что даёт наибольшую площадь опирания плитам или рулонам утеплителя, и не дает ему проседать, т.к. проседание утеплителя может привести к ухудшению утепления кровли. Высота профнастила подбирается в зависимости от заданных проектом нагрузок и шага легких стальных прогонов в Инструкции по монтажу профильных листов.

 teplaya-krovlya-progonnaya-zhestkaya-03

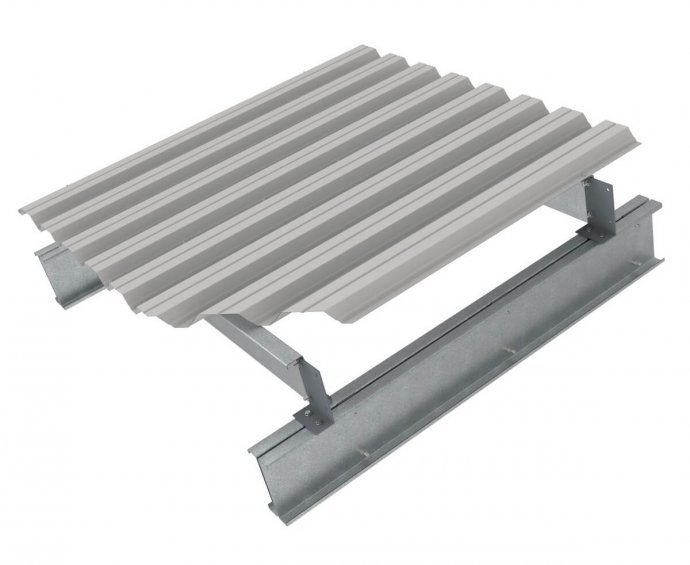

Рис. 3. Нижний профнастил уложенный широкими полками кверху (позитив)

На профилированные листы укладывается пароизоляционная пленка, стыки которой необходимо проклеить специальной клейкой лентой. Проклейка рулонов пароизоляционной пленки является обязательной для правильной работы пароизоляции.

teplaya-krovlya-progonnaya-zhestkaya-04

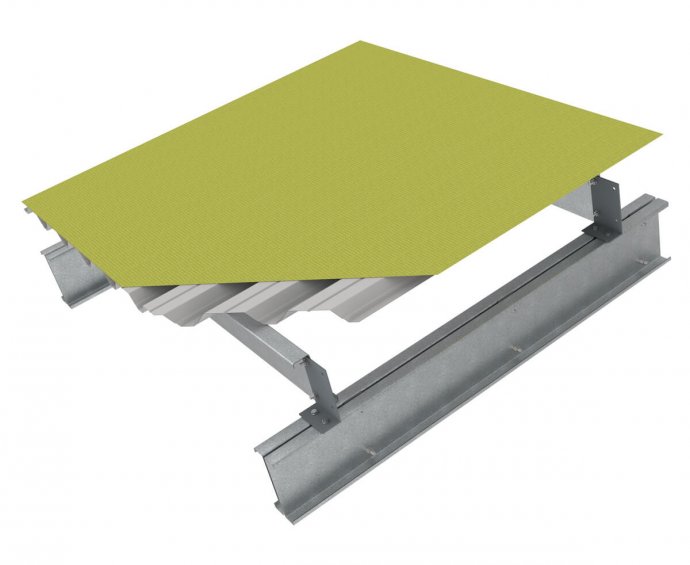

Рис. 4. Укладка пароизоляции на нижний профнастил

После этого на металлопрофиль, перпендикулярно скату, монтируются дистанционные (промежуточные) Z-прогоны толщиной t=1,0; 1,25; 1,5 мм, в зависимости от выбранного шага прогонов и от типа кровельного (верхнего) профнастила. Шаг промежуточных прогонов подбирают либо идентичным шагу несущих Z-прогонов, либо кратно размеру утеплителя. Максимально-рекомендуемый шаг дистанционных прогонов 1800мм. Высота Z-прогон подбирается в соответствии толщине слоя утепления.

Дистанционный легкий стальной Z-прогон монтируется к несущему (нижнему) листу оцинкованными саморезами по металлу в каждую волну.

Дистанционный Z-прогон обязательно монтируется таким образом, чтобы его верхняя полка была направлена в сторону конька (см. Рис.1) либо в вперемешку (один к коньку, а следующий к карнизу и т.д.)

teplaya-krovlya-progonnaya-zhestkaya-05

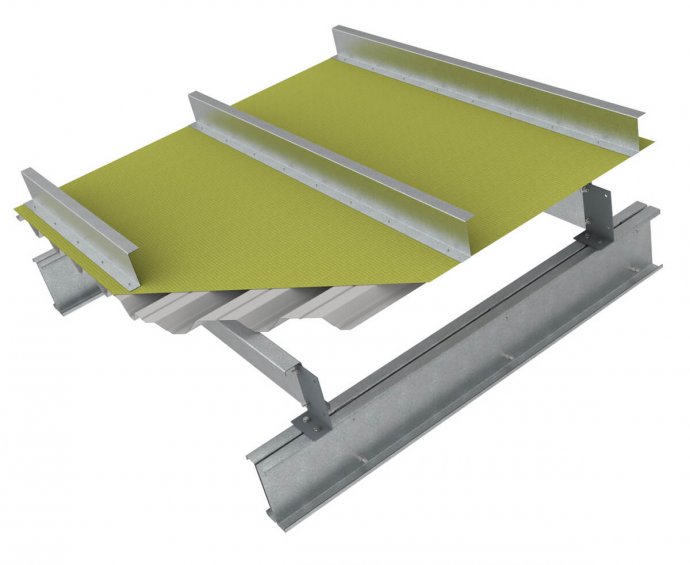

Рис. 5. Смонтированный дистанционный легкий стальной Z-прогон

По всей длине дистанционного Z-прогона укладывается самоклеющаяся термопрокладка толщиной 5мм и шириной 50 или 70 мм для устранения мостика холода и улучшения качества утепления кровли.

teplaya-krovlya-progonnaya-zhestkaya-06

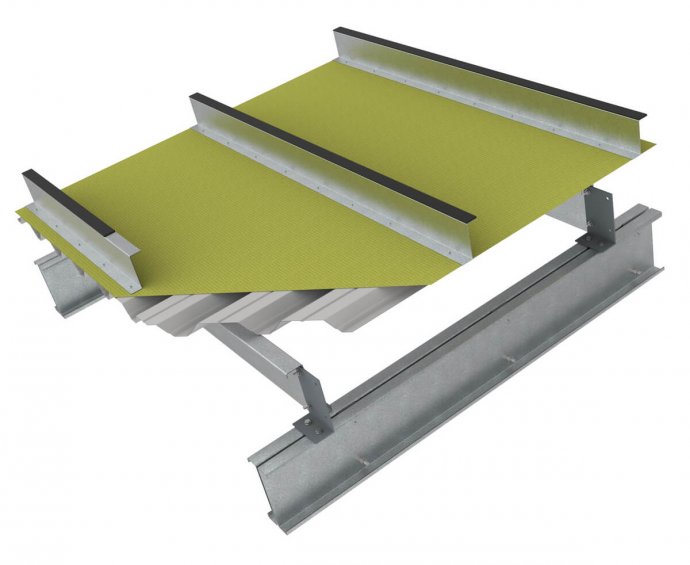

Рис. 6. Термопрокладка на верхней полке промежуточного прогона

После этого укладывают утеплитель.     Крайне важно: толщина утеплителя должна быть определена теплотехническим расчётом   и должна быть идентична высоте дистанционного Z-прогона.

 teplaya-krovlya-progonnaya-zhestkaya-07

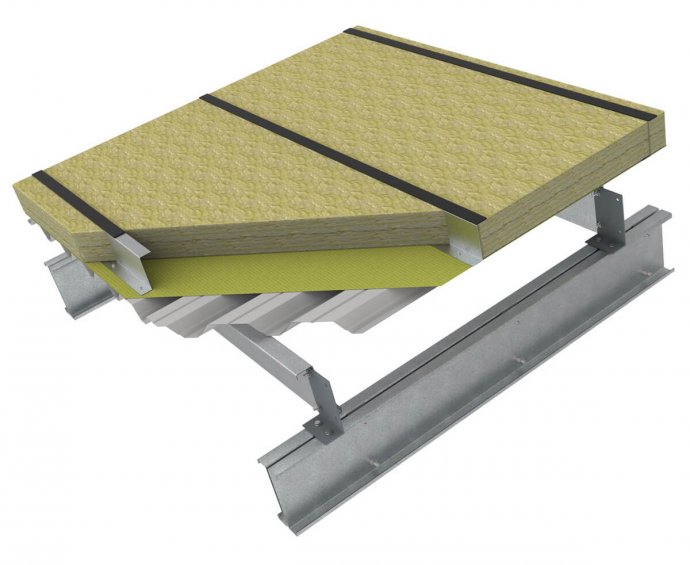

Рис. 7. Утеплитель в «тёплой» кровле

По поверхности минеральной ваты, параллельно линии карниза, укладывают супердиффузионную мембрану с напуском (перенахлёстом), ширина которого указана на рулоне.

teplaya-krovlya-progonnaya-zhestkaya-08

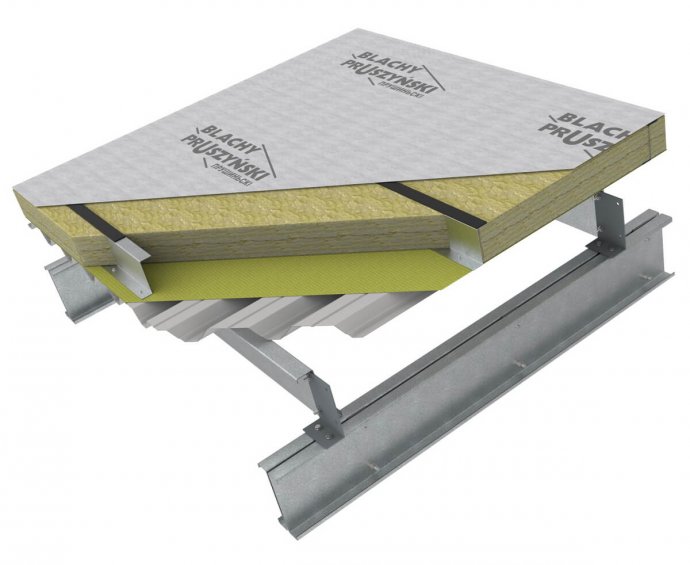

Рис. 8. Супердифузионная мембрана уложенная на утеплитель.

Тип кровельного (верхнего) профнастила подбирается в зависимости от заданных в техническом проекте нагрузок на кровлю и от шага дистанционных прогонов. Монтируется кровельный лист с помощью саморезов по металлу в каждую волну.

 teplaya-krovlya-progonnaya-zhestkaya-09

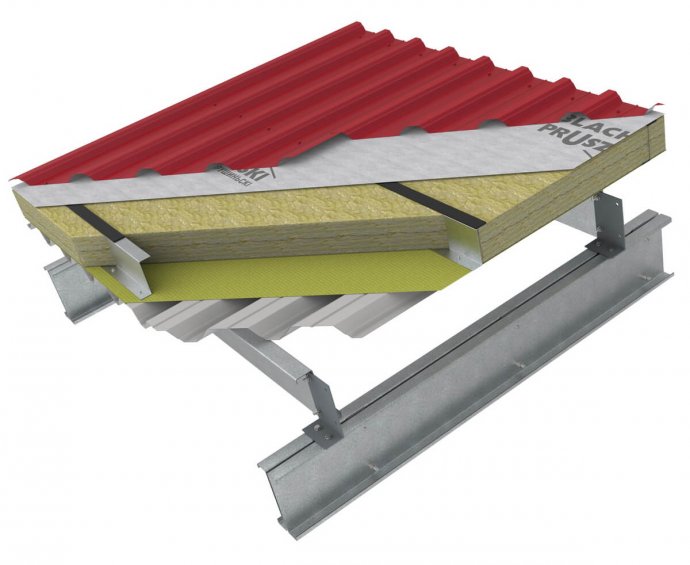

Рис. 9. Монтаж кровельного профнастила

В продольный замок, для улучшения гидроизоляционных свойств профнастила, компания «Прушиньски» рекомендует устанавливать самоклеющийся уплотнитель 3х10, и дополнительно крепить замок саморезами по металлу 4,8х19 или 4,8х20 через каждые 500мм.

teplaya-krovlya-progonnaya-zhestkaya-10

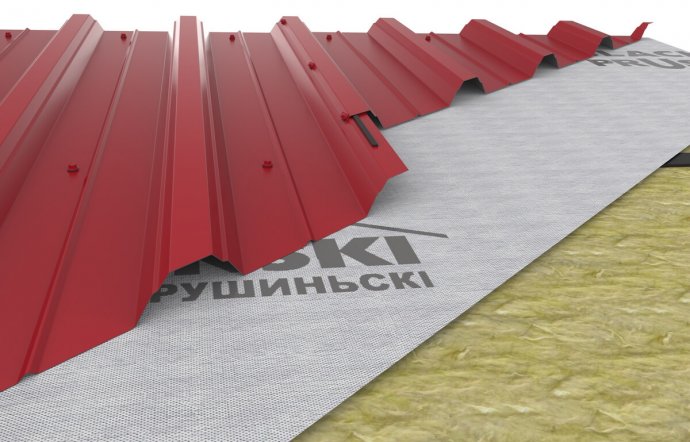

Рис. 10. Продольный нахлёст кровельного профнастила

 teplaya-krovlya-progonnaya-zhestkaya-11

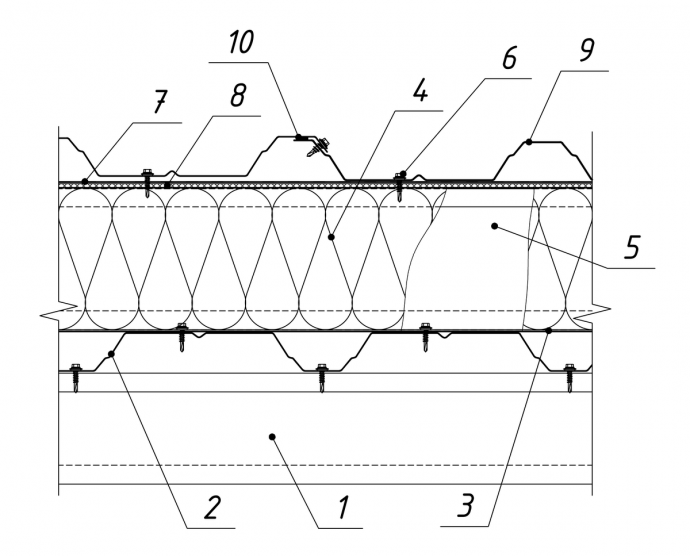

Рис. 11. Конструкция «утепленной» кровли – прогонная «жесткая»

Состав кострукции «утепленной» кровли – прогонная «жесткая»:

1 — легкий стальной Z-прогон (t=1,5мм, 2,0мм, 2,5мм, 3,0мм);
2 – несущий профнастил (Т40, Т57, Т60, Т92);
3 – пароизоляционная плёнка;
4 – утеплитель;
5 – дистанционный (промежуточный) Z-прогон;
6 – саморезы по металлу (5,5х25);
7 — супердиффузионная мембрана;
8 – термопрокладка (5х50, 5х70);
9 – кровельный профнастил (Т20К, Т35, Т40, Т57К);
10 – уплотнитель 3х10

Инженеры компании «Прушиньски», при работе с проектом, помогут Вам подобрать сечение и тип несущих Z-прогонов, несущего и кровельного профнастилов, сделают раскладки и ведомости материалов, необходимых для реализации объекта.
