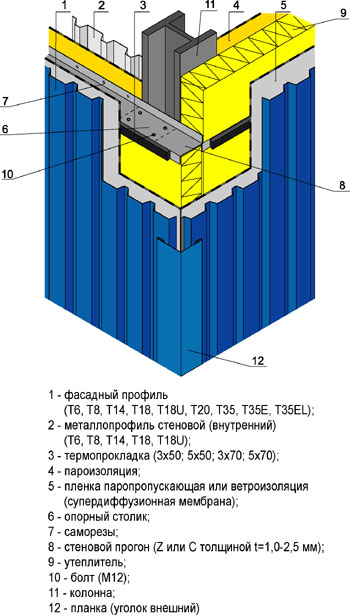

Сендвіч-панель поетапної зборки із використанням стінових прогонів
 | Монтаж сендвіч-панелі із використанням стінових прогонів схожий на монтаж покрівельної огороджувальної конструкції. На опорний столик за допомогою болтового з’єднання монтується стіновий прогон (Z або C, в залежності від умов технічного проекту). На стіновий прогон із зовнішнього боку по всій довжині проклеюється термопрокладка товщиною 3 або 5 мм та шириною 50 або 70 мм з метою усунення містка холоду. Із внутрішнього боку стіни укладається пароізоляційна плівка, стики якої повинні бути проклеєні між собою спеціальною клейкою стрічкою. Пароізоляційна плівка фіксується внутрішнім профільованим листом. На стінові прогони укладається утеплювач, котрий із зовнішнього боку закривається паропропускною плівкою (вітроізоляцією). Необхідно враховувати те, що у стіновій сендвіч-панелі поетапної зборки, Z-прогон повинен знаходитись у тілі утеплювача (тобто не повинен знаходитись у холодній зоні навіть частково, окрім вертикальної полиці, до якої кріпиться профнастил через термопрокладку). Тому компанія «ПРУШИНЬСКІ» рекомендує використовувати для вітроізоляції супердифузійну мембрану, яка виконує роль паропропускної плівки в умовах щільного прилягання до утеплювача. Супердифузійна мембрана фіксується фасадним профнастилом. Під час монтажу нижнього стінового прогону необхідно враховувати, що між цоколем і С-прогоном обов’язково потрібно укласти утеплювач або водонепроникну поліуретанову прокладку. |

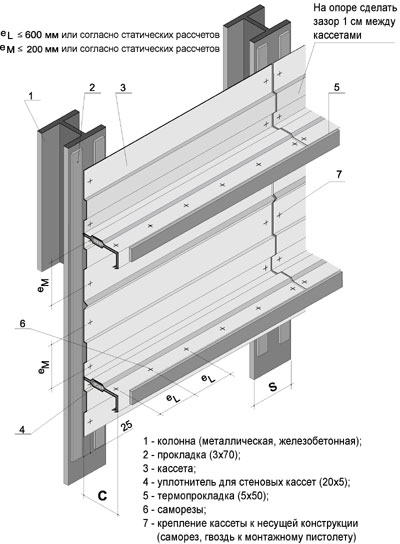

Сендвіч-панель поетапної зборки із використанням внутрішніх стінових касет
 | Касети монтуються до металевих або залізобетонних колон: 1) монтаж розпочинається з наклеювання двох демпфіруючих прокладок шириною 70 мм і товщиною 3 мм; 2) касета кріпиться до колон; кількість кріплень касети до колони залежить від розрахунків, однак рекомендується кріпити в кожній хвилі, яка прилягає до колони (тобто використовувати 4-и самонарізи (4-и точки кріплення) з кожного боку касети); 3) між касетами по горизонталі наклеюється ущільнювач для внутрішніх касет шириною 20 мм та товщиною 5 мм; 4) касети між собою кріпляться самонарізами через кожних 600 мм; 5) для зняття містка холоду між касетою та фасадним покриттям на зовнішнє ребро касети наклеюється термопрокладка шириною 50 мм та товщиною 3-8 мм; 6) в касету вкладається утеплювач об’ємною вагою не менше 30 кг/м3 (показник для мінеральної (кам’яної) вати. Можливе також використання відповідних скловатних утеплювачів). Утеплювач повинен або точно повторювати розміри касети (для мінеральних плит з об’ємною вагою 50-70 кг/м3) або мати ширину 610 мм (для касети шириною 600 мм та мінеральних плит з об’ємною вагою 30-45 кг/м3); 7) утеплювач закривається вітрозахисною плівкою; можливо також використовувати утеплювач із захисним шаром зі скловолокна; 8) фасадне покриття (профнастил, фасадні панелі (див. рис.), касетони та ін.) кріпиться до касет самонарізами; 9) монтуються усі необхідні добірні елементи (обробки, кутники та ін.). |

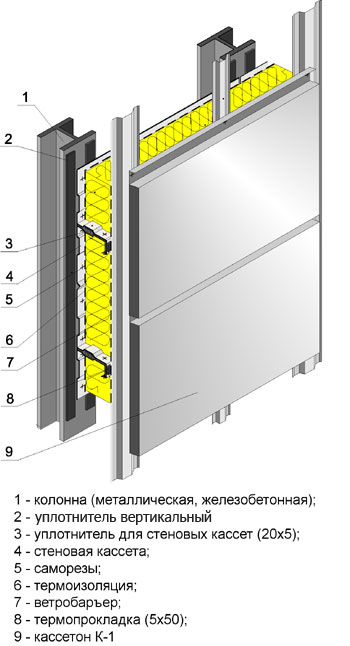

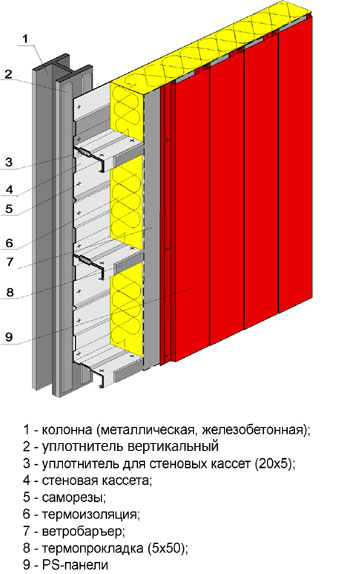

Облицювання сендвіч-панелі касетонами | Облицювання сендвіч-панелі PS-панелями |
 |  |
