Швидкомонтовані ЛСТК-конструкції. Частина 1. Будівництво офісного центру в с. Гатне з профілю ЛСТК

У компанію «Прушиньскі» надійшов запит щодо можливості застосування тонкостінних Zпрофілів як покрівельних прогонів на об’єкті «Офісний центр по вул. Інститутська” в с. Гатне Києво-Святошинського р-ну, Київської обл., а також було поставлено завдання по розробці конструктивного рішення покрівельного “пирога”. Покрівля на цьому об’єкті сендвіч-панель поетапної зборки по прогонах з холоднокатаних оцинкованих профілів.


Рис. 1. Проект офісного центру в с. Гатне Київської обл.

В інженерно-технічний відділ компанії «Прушиньскі» передав креслення проекту КМ головний інженер ТОВ «Мегатехнологія» Владислав Шах, на яких вже була схема розташування прогонів із зазначеним їхнім кроком (1550 мм).

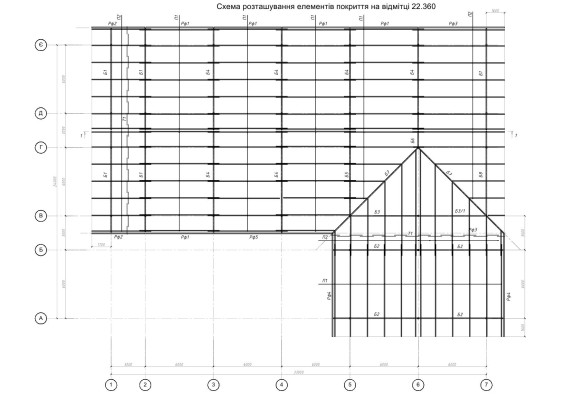

Рис. 2. Схема розташування елементів покриття

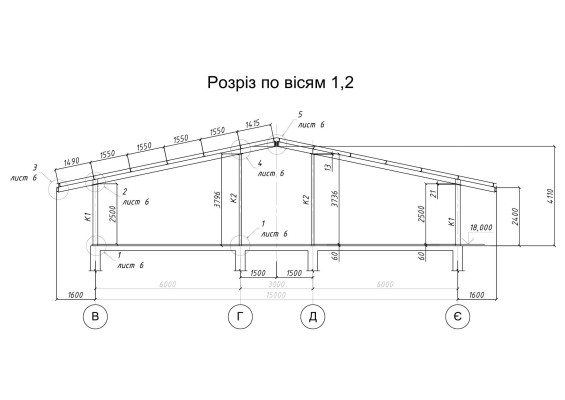

Рис. 3. Розріз

За даними кресленнями інженер нашої компанії Павло Мартинюк підібрав оптимальний перетин Zпрогону (Z200x68 / 60×2,0) і зробив проект КМД.

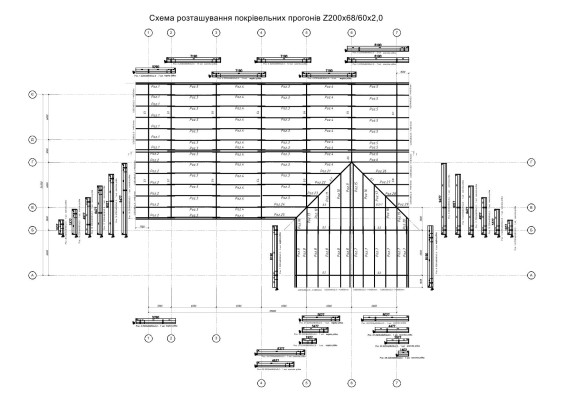

Рис. 4. Схема розташування прогонів покриття

Після цього, ми підібрали по несучій здатності нижній і верхній покрівельний профнастили, і зробили для кожного схему розташування листів.

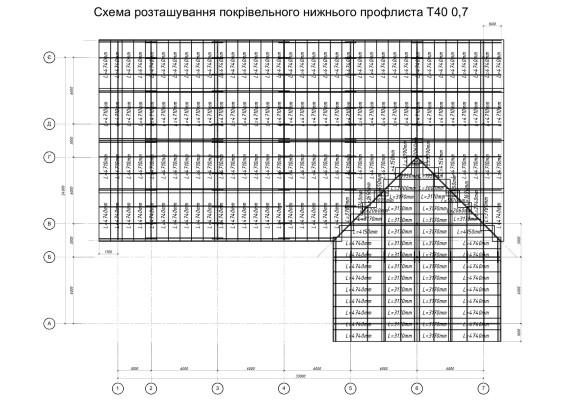

Рис. 5. Схемарозкладка нижнього несучого профнастилу Т40 0,7 мм

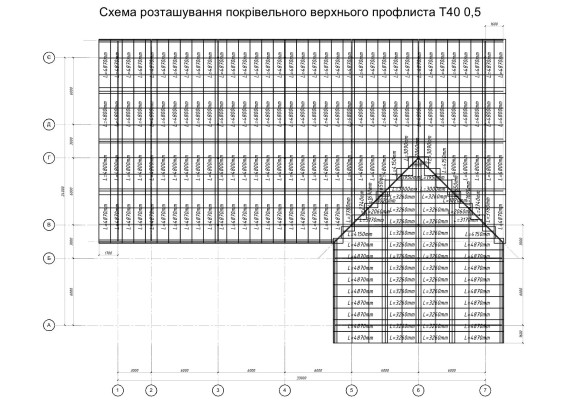

Рис. 6. Схема-розкладка верхнього покрівельного профнастилу Т40 0,5 мм

При роботі з цим проектом ми зіткнулися з необхідністю розробки нестандартних вузлів для ЛСТК-конструкцій:

– вузол кошикової ринви під кутом, в тілі покрівельного «пирога», з установкою спеціальної кошикової ринви;

– торцьовий вузол по покрівлі з утепленням, які «нависають» над торцьовими фасадами;

– карнизний вузол. Рішення його стало найскладнішим, оскільки за баченням архітектора проекту карнизна підшивка повинна була бути під кутом, але й для цього вузла ми знайшли рішення, застосувавши холоднокатані С-профілі з утепленням всього вузла.

Розробка нестандартних вузлів при роботі з проектом є звичайним сервісом для нашої компанії. За необхідності більш детального вивчення конструктивних рішень по даному об’єкту ви можете звернутися в інженерно-технічний відділ ТОВ «Прушиньскі».

Нашою компанією був розрахований і поставлений на об’єкт повний комплект матеріалів для влаштування покрівлі.

Всі креслення (КМД, вузли, монтажні схеми) інженерним відділом розробляються як додатковий сервіс (безкоштовно) і передаються замовнику в форматі dwg. Результатом нашої роботи стало також рішення замовника продовжити роботу з нашою компанією при добудові цього об’єкта.
