Монтаж фальцевой кровли своими руками. Инструкция. Основные узлы.

14 / 08 / 2020

Монтаж фальцевой кровли на простой двускатной крыше с применением самозащелкивающихся кровельных панелей можно выполнить своими руками. Ниже пошаговая инструкция по монтажу фальцевой кровли, которая сопровождается понятными фотоиллюстрациями. О разнице между классическим и самозащелкивающимся фальцем мы рассказали ранее в статье «Что такое фальцевая кровля», о ценах на фальцевую кровлю в сравнении с металлочерепицей – в статье «Цена фальцевой кровли в сравнении с металлочерепицей», фотогалерея крыш из кровельных панелей Ретролайн – в статье «Самозащелкивающаяся фальцевая кровля».

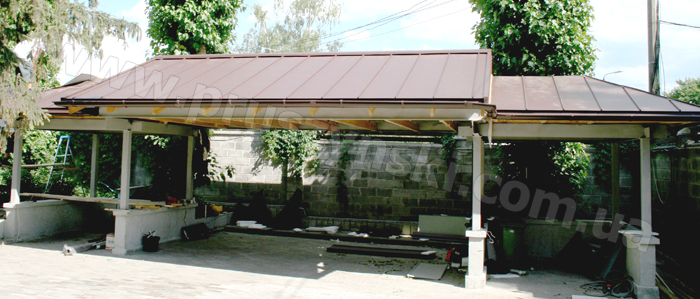

 Фото 1. Фальцевая крыша после монтажа своими руками
Фото 1. Фальцевая крыша после монтажа своими руками

Монтаж крыши из фальцевой кровельной панели, как и любой другой, начинается с установки стропильной конструкции и гидроизоляционной мембраны,  монтажа реек обрешетки, к которым будут крепиться кровельные панели. Требования и перечень инструментов для монтажа кровельных панелей есть здесь.

С правилами монтажа стропильной конструкции, установки гидроизоляции и монтажа обрешетки можно ознакомиться в Инструкции по монтажу металлочерепицы и инструкции по монтажу фальцевых кровельных панелей Ретролайн.  Принципиальных отличий в монтаже стропильной конструкции для кровельной панели Ретролайн и металлочерепицы нет. Отличаются только правила установки обрешетки.

Монтаж мембраны, обрешетки и карнизного узла

Карнизный узел для кровельных панелей Ретролайн так же отличается от карнизного узла европейского образца под металлочерепицу только карнизной планкой специальной формы – она имеет специальный 20-миллиметровый выступ для крепления кровельных панелей.

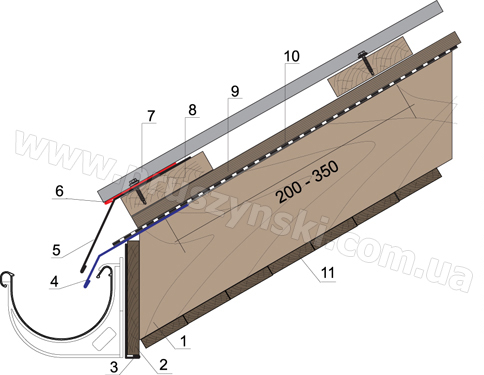

Схема карнизного узла приведена на рисунке:

Фото 1. Фальцевая крыша после монтажа своими руками

Рис. 1. Карнизный узел для монтажа фальцевой кровли

После того, как установлены стропила, приступаем к монтажу гидроизоляционной мембраны. Рекомендуем в качестве гидроизоляции использовать супердиффузионную мембрану Tyvek Solid. Она устойчива к нагреванию и солнечным лучам, а кроме этого прекрасно выпускает влагу из кровельного пирога, не позволяя деревянным конструкциям запариваться, увеличивая тем самым срок службы всей кровли.

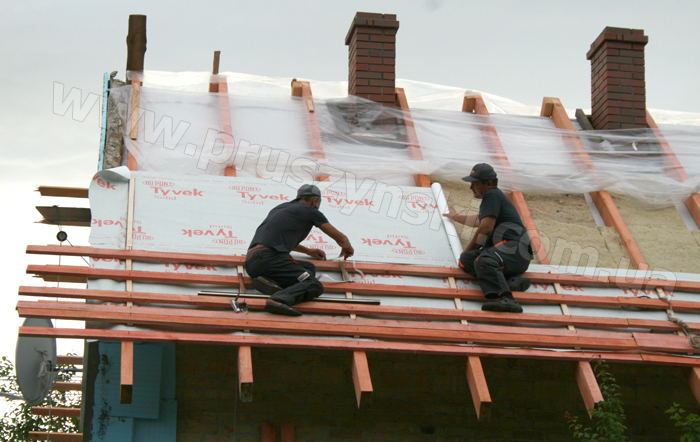

 Фото 2. Монтаж супердиффузионной мембраны Тайвек и обрешетки под фальцевую крышу
Фото 2. Монтаж супердиффузионной мембраны Тайвек и обрешетки под фальцевую крышу

Супердиффузионная мембрана натягивается поперек стропил и фиксируется с помощью контррейки, которую прибиваем к стропилам гвоздями длиной 90-100 мм. Сечение контрреек обыкновенно составляет 60х30 мм. Удобнее работать, если рейки заранее нарезать по длине, равной ширине мембраны – 1,5 метра. Под контррейку желательно установить уплотнитель, который загерметизирует отверстия, пробитые в мембране гвоздями, и конденсат не сможет сквозь них попадать на стропила. Такое решение также улучшает теплотехнику и звукоизоляционные свойства фальцевой крыши.

Гидроизоляцию устанавливаем рядами. Движемся снизу вверх. Первую полосу монтируем возле карниза, следующую располагаем над ней, и так далее, пока не дойдем до конька. Полосы мембраны устанавливаем так, чтобы верхняя полоса накрывала нижнюю примерно на 15 см. В коньке мембрану рекомендуется нахлестнуть на противоположный скат.

Внимание! Недопустимо перенахлестывать в коньке гидроизоляцию и нежелательно – обычную супердиффузию! Перенахлест по коньку рекомендуется делать только для мембраны Tyvek.

В случае монтажа утепленной кровли, под которой будет находиться отапливаемое помещение, нахлесты мембраны необходимо проклеить строительным двухсторонним скотчем либо бутиловой лентой. Этой простой мерой мы блокируем конвекционные потоки воздуха внутри кровли и уменьшаем теплопроводность кровельной конструкции в целом. В итоге, внутри дома будет комфортнее, а затраты на отопление — меньше.

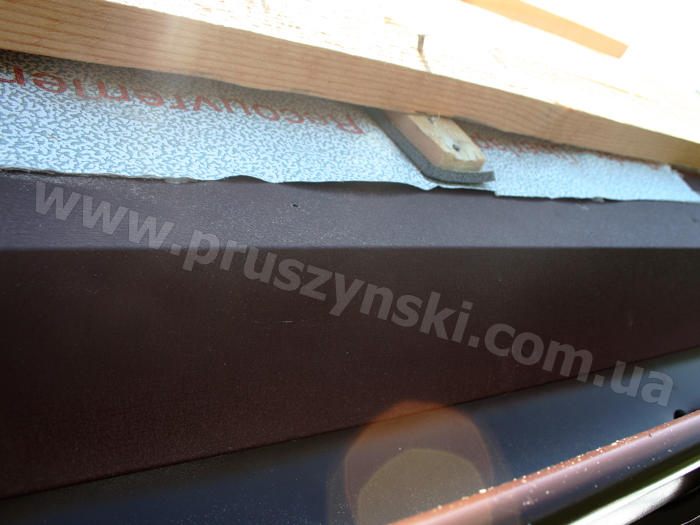

Фото 3 Карнизный узел с закрепленным верхним свесом и контррейкой
Фото 3 Карнизный узел с закрепленным верхним свесом и контррейкой

Особое внимание во время установки гидроизоляции следует уделить нижнему краю мембраны, которая находится возле карниза. Нижний ее край выводится на специальную металлическую планку – верхний свес, к которой приклеивается с помощью того же двухстороннего строительного скотча либо бутиловой ленты. Если Вы планируете установить водосточную систему – устанавливайте ее до монтажа планки верхнего свеса. Верхний свес тогда устанавливается таким образом, чтобы его нижний край заходил в водосточный желоб. Это обеспечит вывод конденсата в водосточный желоб и предотвратит попадание потока воздуха под мембрану, растрепывание нижнего края мембраны ветром.

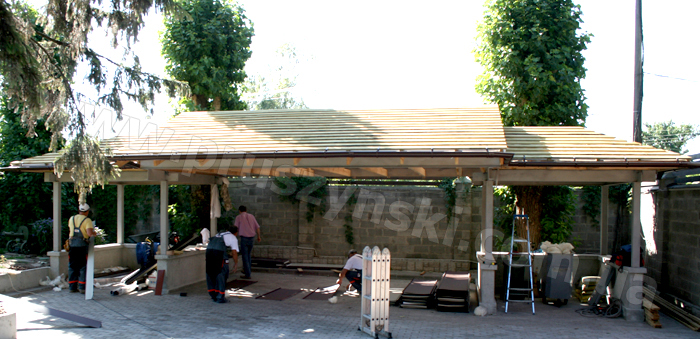

 Фото 4. Готовая обрешетка под фальцевые панели
Фото 4. Готовая обрешетка под фальцевые панели

После установки гидроизоляции приступаем к монтажу обрешетки.  Рекомендуемое сечение рейки обрешетки 30х100 мм, а шаг установки – 200 мм по центрам реек. При значительном уклоне кровли (45 градусов и более) допускается увеличить расстояние между центрами реек.  Гвозди, которыми крепятся рейки обрешетки, должны пробивать контррейку и входить в стропила не менее, чем на 2/3 своей длины. На фото 4 приведен пример уже смонтированной обрешетки под кровельную панель.

 Теперь, когда обрешетка готова, можем приступать к монтажу карнизной планки. Для того, чтобы обеспечить установку карнизных планок без перекосов, по одной линии натягивают между двумя вбитыми гвоздями сигнальный шнур, либо отбивают на обрешетке ровную линию с помощью трассировочного шнура. Крепятся карнизные планки к обрешетке с помощью оцинкованных саморезов с плоскими шляпками.

 Фото 4. Готовая обрешетка под фальцевые панели

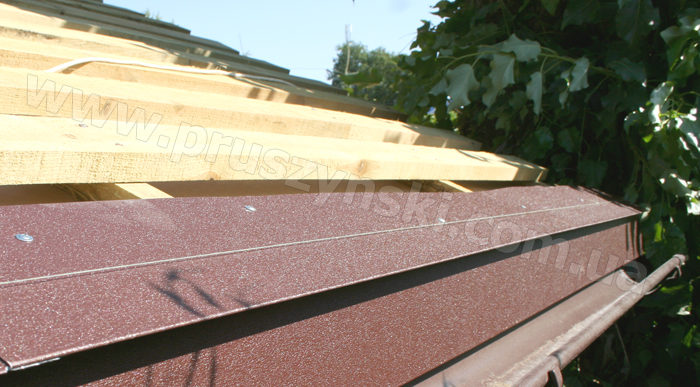

Фото 5. Карнизный узел в сборе до монтажа кровельной панели

Карнизные планки можно устанавливать встык, без перенахлеста, либо внахлест, подрезая их вот таким образом:

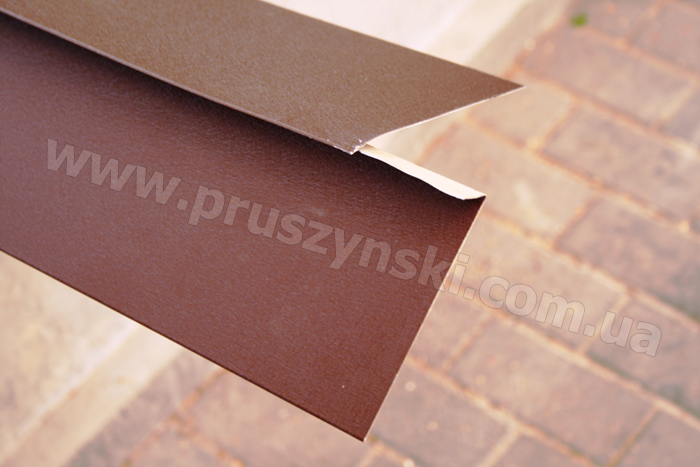

 Фото 6. Подрезка карнизной планки с двойным подгибом для стыковки
Фото 6. Подрезка карнизной планки с двойным подгибом для стыковки

Своими руками трудно будет согнуть планку с двойным загибом, и даже не все гибщики возьмутся за такую работу. Поэтому можно применить простую планку из плоского листа, согнутого пополам.

Альтернативный вариант монтажа карнизного узла

 Фото 7. Монтируем на карнизе вторую планку, ширина которой должна составлять 50 мм.
Фото 7. Монтируем на карнизе вторую планку, ширина которой должна составлять 50 мм.

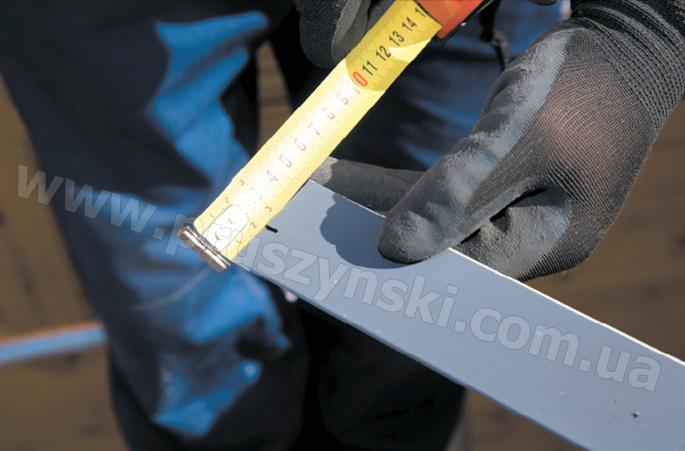

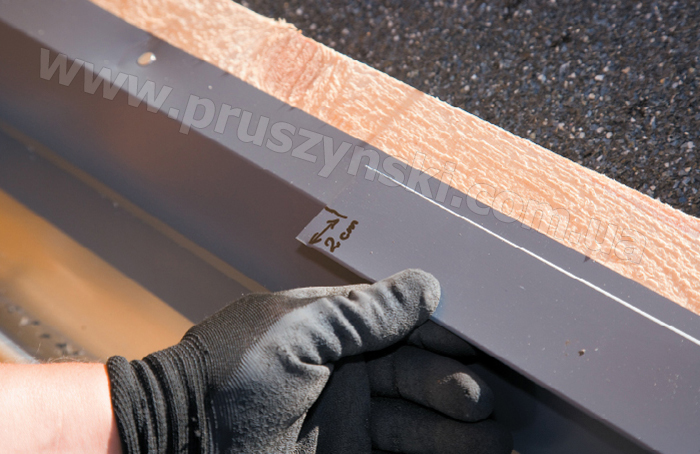

  Фото 8. На краях планки делаем отметки на расстоянии 20 мм. Вторую планку монтируем с выступом в 20 мм от первой карнизной планки.
Фото 8. На краях планки делаем отметки на расстоянии 20 мм. Вторую планку монтируем с выступом в 20 мм от первой карнизной планки.

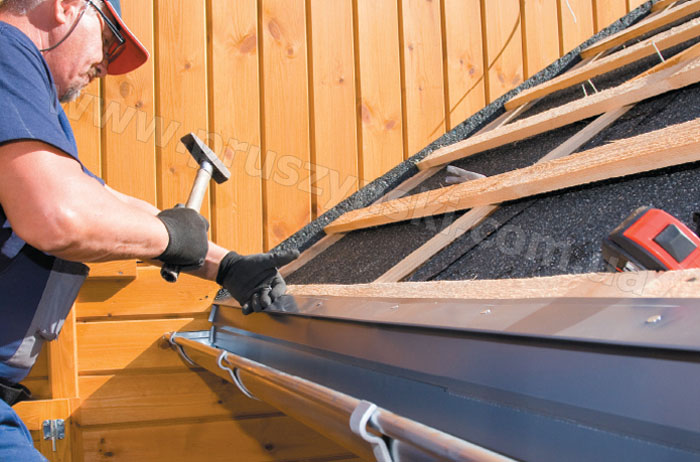

 Фото 9. Планку крепим гвоздями через каждые 500 мм.
Фото 9. Планку крепим гвоздями через каждые 500 мм.

Продолжение статьи можете увидеть здесь.
