Сборные сэндвич-панели поэлементной сборки. Последовательность монтажа

Сборная сэндвич-панель поэлементной сборки с применением ЛСТК-профилей — это самонесущая стеновая ограждающая конструкция, состоящая из четырёх основных элементов:

1)     стеновой прогон. Компания «Прушиньски» производит оцинкованные холоднокатаные Z- и С-профили высотой от 100 до 300 мм, толщиной 1,5 мм; 2,0 мм; 2,5 мм; 3,0 мм;
2)     минеральная вата рекомендованной плотностью 45 кг/м3;
3)     внутренний стеновой профнастил;
4)     внешний фасадный профнастил.

Как вариант, в качестве наружной облицовки в сборной сэндвич-панели могут использоваться фасадные панели и фасадные кассетоны.

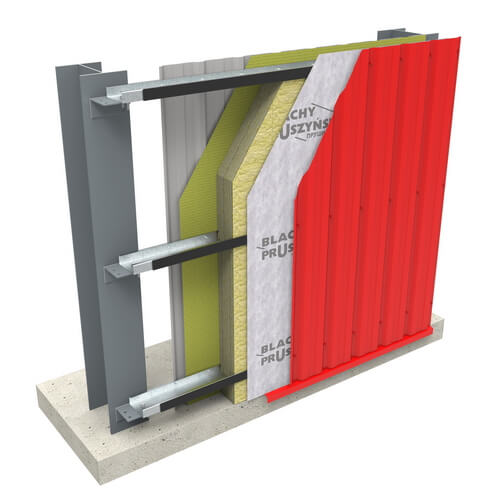

опорный-столик-рис-1

Рис. 1. Сэндвич-панель поэлементной сборки на основе ЛСТК-профилей

Состав сэндвич-панели поэлементной сборки на основе ЛСТК-профилей:
— стеновой оцинкованный Z-профиль;
— внутренний стеновой профнастил;
— пароизоляционная плёнка;
— утеплитель;
— термопрокладка;
— ветроизоляция;
— фасадный профнастил

При конструктивном решении «тёплой» стеновой ограждающей конструкции в сборной сэндвич-панели, основным ее элементом является прогон, смонтированный на несущий каркас. В «теле» стенового прогона находится слой теплоизоляции, который защищается пленками и «зашивается» с внутренней и внешней стороны стеновыми профнастилами.

В качестве стеновых прогонов компания «Прушиньски» рекомендует использовать холоднокатаные оцинкованные Z- и С-профили.

  Z-профиль

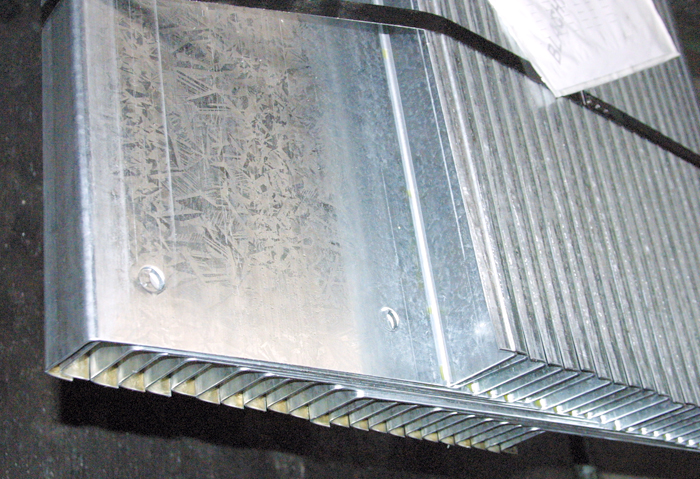

Фото 1. Оцинкованные холоднокатаные Z-профили

Холоднокатаные ЛСТК-профили производятся из оцинкованной стали марки S350GD+Z275 (Согласно EN 10147/91). Конструктивные свойства и высокая несущая способность профилей позволяет перекрывать пролёты (расстояния от колонны до колонны) до 12 м, чего невозможно добиться для заводской сэндвич-панели или сборного сэндвича на основе стеновой кассеты ВСК. Благодаря высокому качеству цинкового покрытия (275 г/м2 — 1-й класс оцинкования) ЛСТК-профили не требуют дополнительной защиты в неагрессивных и слабоагрессивных средах.

Монтаж сборной сэндвич-панели с применением ЛСТК-профилей начинается с установки прогонов на колонны или фахверковые стойки. К несущим элементам прогоны крепятся с помощью гнутых оцинкованных уголков или уголков из горячекатаной стали с помощью болтового соединения.

 опорный-столик-рис-2

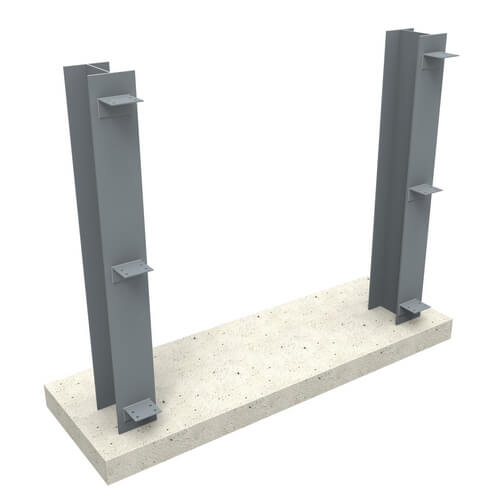

Рис. 2. Опорные столики, установленные на колонны

Тип ЛСТК-профилей (Z или C), их высота и толщина, а также шаг прогонов определяются проектом и с помощью каталога «Таблицы нагрузок Z- и C-профилей», где приведены таблицы несущих способностей для разных схем использования прогонов и детально описаны методы подбора оптимальных вариантов использования Z- и C-профилей.

Z или С-профили крепятся к уголкам на болтах, а диаметр болта определяется проектом (чаще всего это болты М12 или М16). Перфорация профиля под болтовое соединение производится на заводе «Прушиньски» согласно чертежам КМД, которые изготавливают сотрудники инженерно-технического отдела нашей компании на основании имеющегося проекта.

  опорный-столик-рис-3

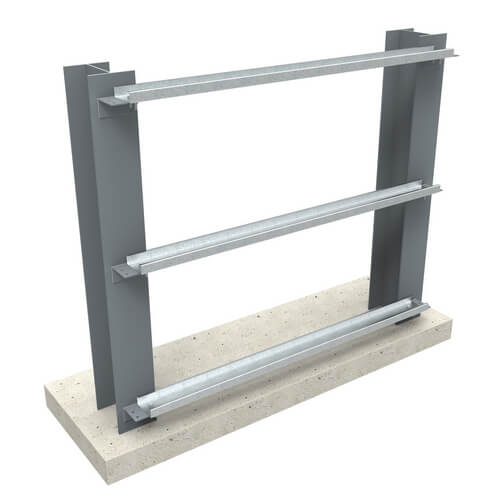

Рис. 3. Оцинкованные С-профили, смонтированные на опорные столики с помощью болтового соединения

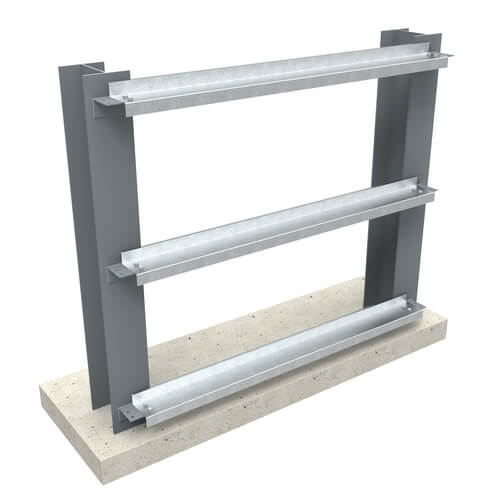

опорный-столик-рис-3-1

Рис. 3.1. Оцинкованные Z-профили, смонтированные на опорные столики с помощью болтового соединения

При строительстве «холодного» здания (в стеновых и кровельных ограждающих конструкциях не применяется теплоизоляция) основным решением является прогонная фасадная система.

С внешней стороны прогона с помощью саморезов по металлу монтируется фасадный профнастил. Количество точек крепления профнастила к прогонам определяется проектом и зависит от расчётных ветровых  нагрузок, а также от шага прогонов. Шаг прогонов определяется проектом и чаще всего находится в пределах от 1 до 3 м.

  опорный-столик-рис-4

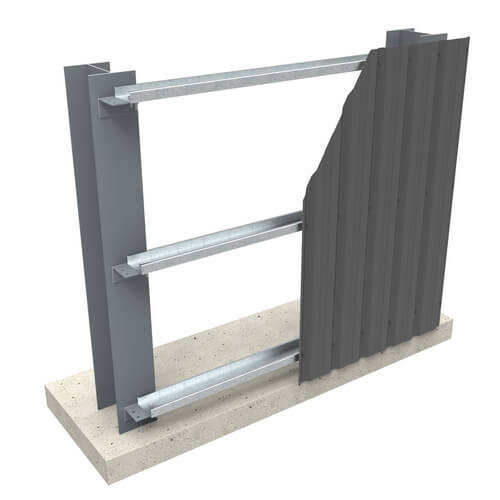

Рис. 4. «Холодное» стеновое ограждение

Для монтажа «теплой» стеновой ограждающей конструкции на основе холоднокатанных ЛСТК-профилей необходимо «тело» прогона заполнить теплоизоляцией, т.е. плитами минеральной ваты. Со стороны внутренней части сэндвич-панели поэлементной сборки утеплитель должен быть ограждён от воздействия воздуха, насыщенного паром, с помощью пароизоляционной плёнки (пароизоляция). Стыки пленки необходимо проклеить специальной клейкой лентой. Проклейка рулонов пароизоляции является обязательной для ее правильной работы.

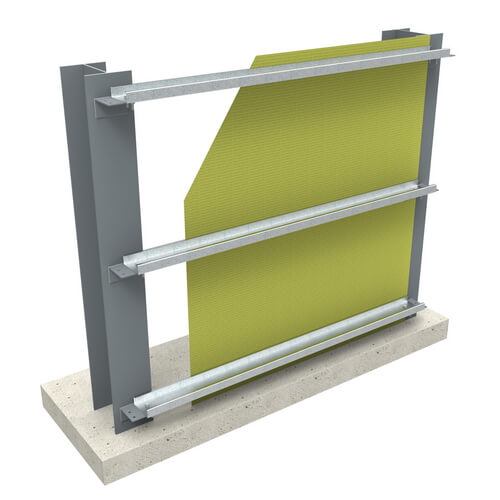

  опорный-столик-рис-5

Рис. 5. Установка пароизоляции с внутренней части стенового ограждения

Проклеенная между собой пароизоляционная плёнка прижимается к стеновому прогону внутренним профнастилом, который крепится к Z или С-профилю на саморезах. Тип внутреннего профнастила определяется проектной документацией и напрямую зависит от шага стеновых прогонов.

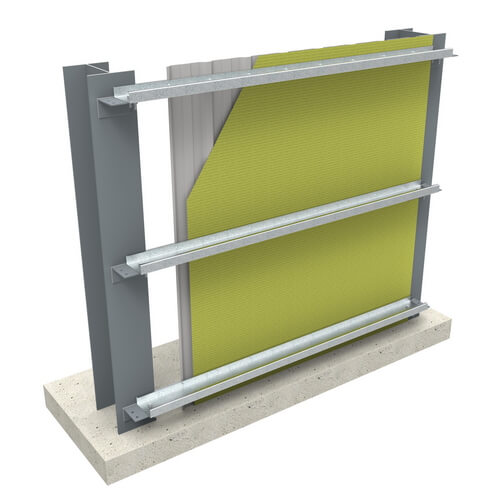

  опорный-столик-рис-6

Рис. 6. Смонтированная пароизоляция и внутренний стеновой профнастил

Для отсечения «мостика холода», который образуется в месте прямого контакта между фасадным профнастилом и стеновым прогоном, в теле кторого будет размещатся утеплитель, на внешнее вертикальное ребро прогона монтируется самоклеющаяся термопрокладка толщиной 5 мм и шириной 50 мм.

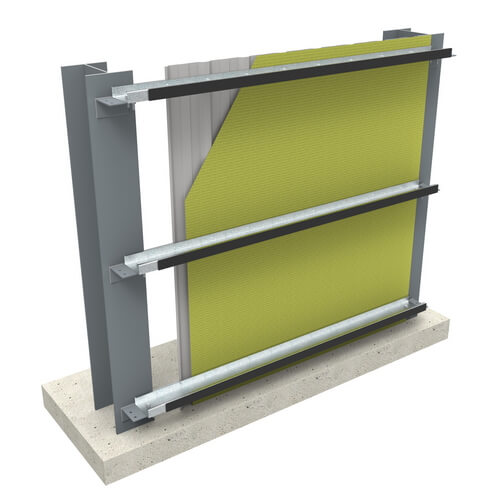

  опорный-столик-рис-7

Рис. 7. Термопрокладка 5х50 на внешней грани стенового С-прогона

После этого монтируется утеплитель. Плотность плит минеральной ваты зависит от шага прогонов, и чем больше шаг, тем больше должна быть плотность, так как плиты, размещённые друг на друге создают давление на нижние, что может привести к проседанию и возникновению «мостиков холода». При шаге прогонов до 1200 мм мы рекомендуем использовать вату плотностью не менее 30 кг/м3. При шаге до 3000 мм – не менее 45 кг/м3. Также стоит отметить, что толщина утеплителя должна быть равна ширине стенового прогона.

  опорный-столик-рис-8

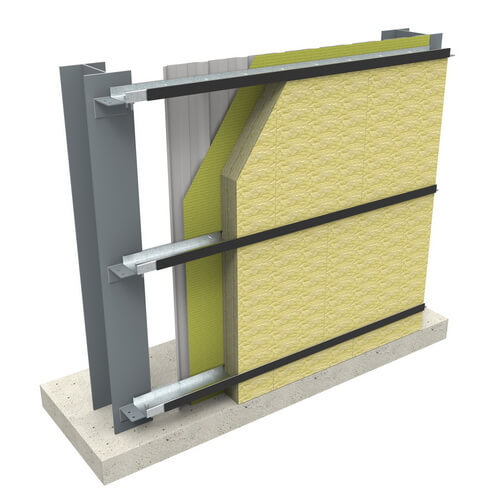

Рис. 8. Плиты минеральной ваты, уложенные в «тело» стенового прогона в конструкции сборной сэндвич-панели

Для защиты теплоизоляции от выдувания с внешней стороны фасада плиты минеральной ваты закрываются ветрозащитной мембраной.

  опорный-столик-рис-9

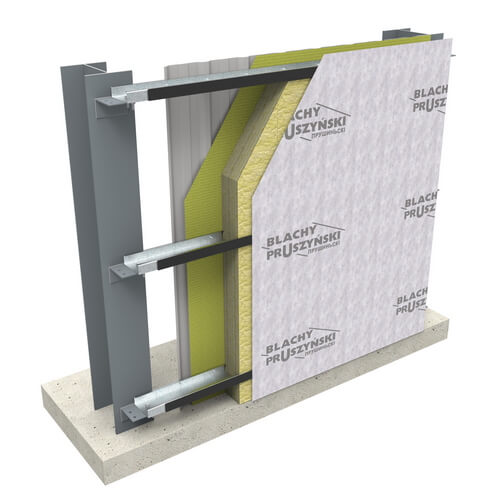

Рис. 9. Ветроизоляция с внешней стороны конструкции сборной сэндвич-панели

Завершающим этапом монтажа сэндвич-панели поэлементной сборки с применением ЛСТК-профилей является монтаж фасадного профнастила на прогон с помощью саморезов по металлу, количество которых определяется, исходя из ветровой нагрузки в регионе застройки и шага прогонов.

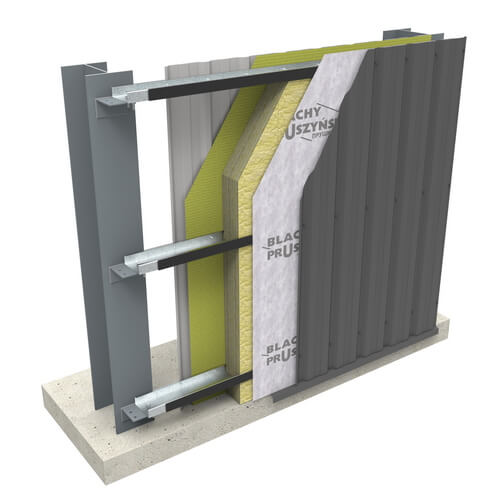

   опорный-столик-рис-10

Рис. 10. Монтаж фасадного профнастила. Готовый сэндвич поэлементной сборки

Инженеры компании «Прушиньски» при работе с проектом помогут Вам подобрать оптимальное сечение и тип несущих ЛСТК-профилей, профнастилы внутренний и внешний, сделают раскладки и ведомости материалов, необходимых для реализации объекта.

Фасадные PS-панели при монтаже вертикальном монтаже допускается крепить сразу на стеновые прогоны без использования дополнительной подконструкции.

opornyiy-stolik-ris-11

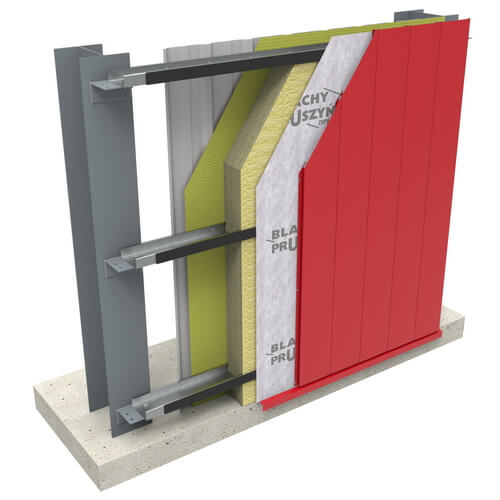

Рис. 11. Монтаж вертикально расположенных фасадных панелей в качестве облицовки сборной сэндвич-панели. Готовый сэндвич поэлементной сборки

Дополнительные направляющие нужны при монтаже профнастила и PS-панелей горизонтально, а также монтаже кассетонов. В качестве направляющих используется омега-профиль, тип и сечение которых определяется, исходя из ветровых нагрузок региона строительства и несущей способности конкретного типа омега-профилей.

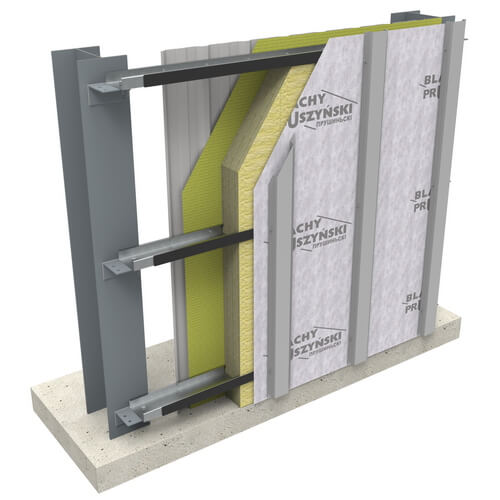

opornyiy-stolik-ris-12

Рис. 12. Монтаж омега-профилей для горизонтального размещения металлической облицовки фасада (кассетонов с закрытым стыком К-1 и К-2)

Для монтажа кассетонов с закрытым стыком применяются окрашенные омега-прогоны (омега прогон такого же цвета, как кассетон).

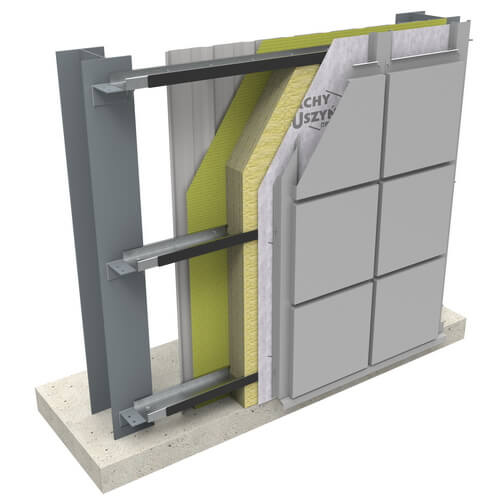

opornyiy-stolik-ris-13

Рис. 13. Монтаж фасадных кассетонов в качестве облицовки сборной сэндвич-панели. Готовый сэндвич поэлементной сборки

Омега прогоны для крепления PS-панелей, профнастила и кассетоном с открытым стыком Т-1 используются оцинкованные, в отличие от варианта с кассетонами К-1 и К-2.

opornyiy-stolik-ris-14

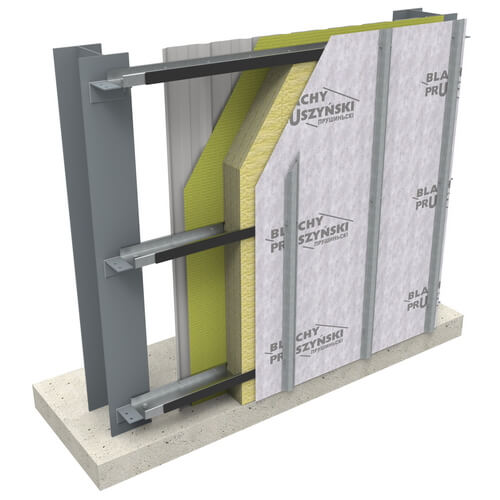

Рис. 14. Монтаж омега-профилей для горизонтального размещения металлической облицовки фасада (PS-панелей, профнастила и кассетоном с открытым стыком Т-1)

Фасадные PS-панели крепятся к омега прогонам оцинкованными саморезами с пресшайбой.

opornyiy-stolik-ris-15

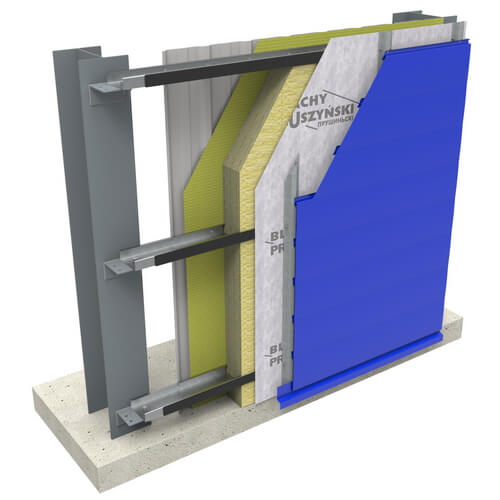

Рис. 15. Монтаж горизонтально расположенных фасадных панелей. Готовый сэндвич поэлементной сборки

Для монтажа профнастила в горизонтальном положении на стеновые прогоны, требуется дополнительная подконструкция из омега профилей (вертикальные направляющие). Профнастил крепится к омега прогонам саморезами в каждую волну профиля.

opornyiy-stolik-ris-16

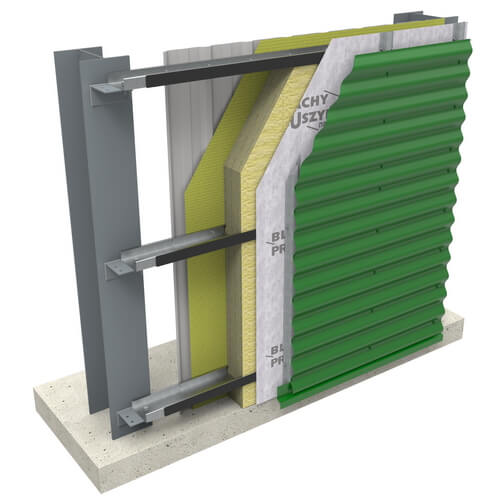

Рис. 16. Монтаж горизонтально расположенного профнастила. Готовый сэндвич поэлементной сборки

 Сэндвич-панель-поэлементной-сборки-профнастил

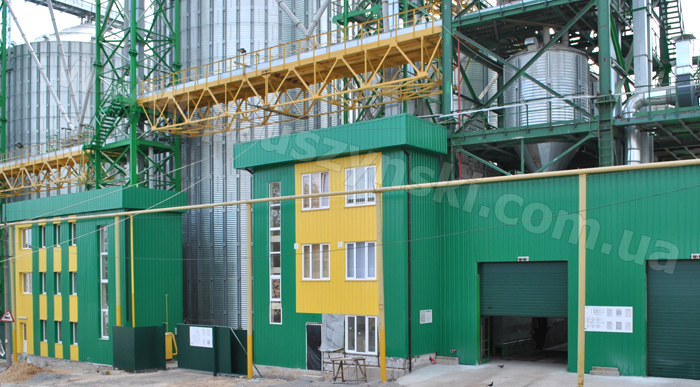

Фото 2. Сэндвич-панель поэлементной сборки: Зерновой терминал «Агроальфотерминал» (Николаевская обл), сборная сэндвич-панель с облицовкой профнастилом Т18U

 Сэндвич-панель-поэлементной-сборки-профнастил2

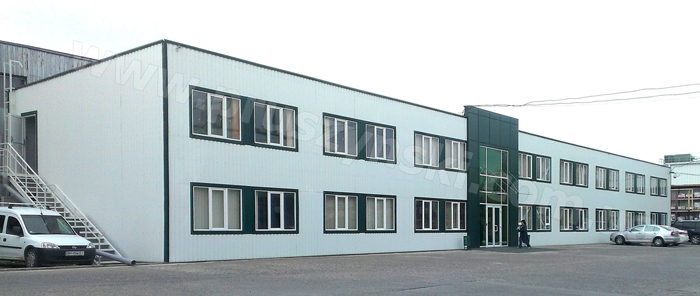

Фото 3. Сэндвич-панель поэлементной сборки: Административный корпус ООО «Мега Транс» (Одесская обл), сборная сэндвич-панель с облицовкой профнастилом Т20

Сборная-сэндвич-панель-поэлементной-сборки_профнастил_3

Фото 4. Сэндвич-панель поэлементной сборки: Автомобильная газонаполнительная компрессорная станция (Сумская обл), сборная сэндвич-панель с облицовкой профнастилом Т18U

Сборная-сэндвич-панель-поэлементной-сборки_кассетоны

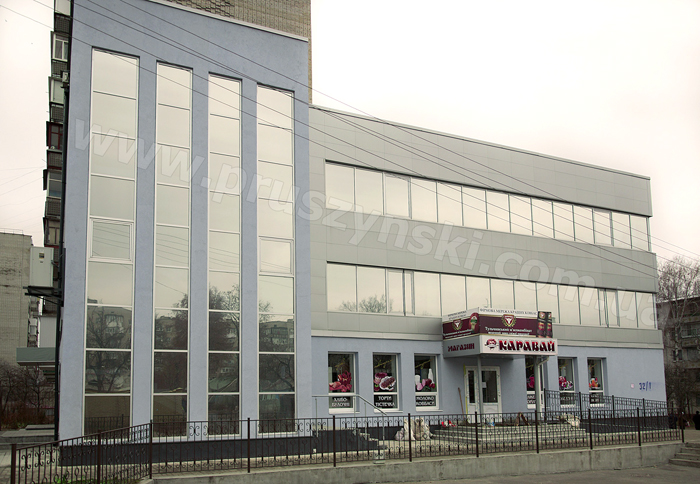

Фото 5. Сэндвич-панель поэлементной сборки: Фитнес-центр (Сумская обл), сборная сэндвич-панель с облицовкой фасадными кассетонами

Cэндвич-панель-поэлементной-сборки_профнастил_4

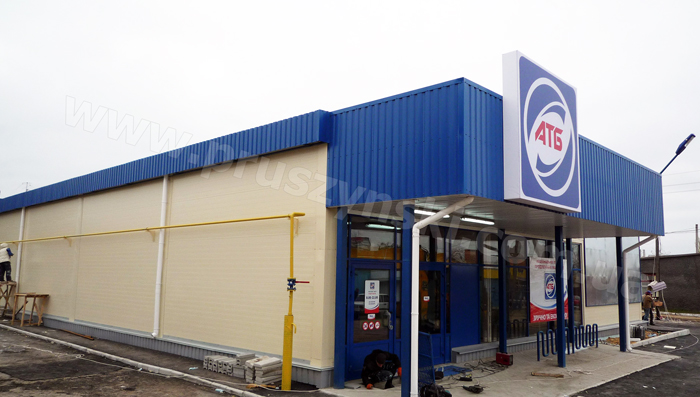

Фото 6. Сэндвич-панель поэлементной сборки: Супермаркет АТБ (Николаевская обл), сборная сэндвич-панель с облицовкой профнастилом Т20
