Устройство фальцевой кровли: технология монтажа

31 / 07 / 2014

В статье речь идет об устройстве фальцевой кровли: технологии монтажа кровельных панелей, карнизного свеса, торца и конька крыши.

Окончание. Начало статьи смотрите здесь

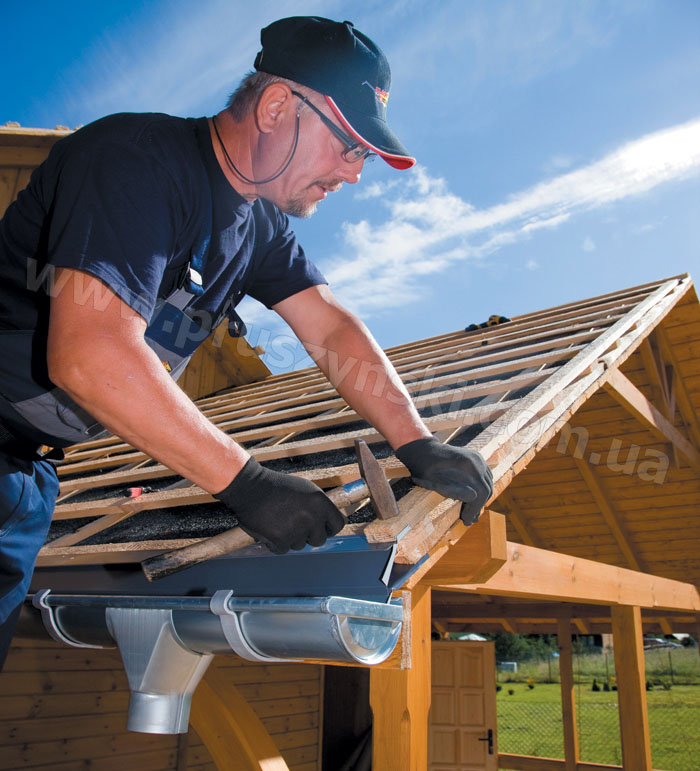

После установки карнизных планок переходим к монтажу реек под ветровые планки. Вдоль свесов кровли, на самом краю, перпендикулярно линии карниза, к рейкам обрешетки сверху крепим рейку сечением 30х50 мм под ветровую планку. Монтаж ветровой рейки удобнее производить с помощью саморезов.

Фото 1. Рейка под ветровую планку

Фото 1. Рейка под ветровую планку

Теперь можно переходить к главному этапу – креплению кровельных панелей.

Кровельные панели Ретролайн поставляются в защитной пленке. Перед монтажом пленку удаляют. Также можно до монтажа снять пленку частично – только с замка кровельной панели, а после монтажа панелей и монтажа узла конька крыши – полностью. Так делать можно, если скат будет полностью собран в течение дня, т.к. на солнце защитная пленка может привариться к металлу и снять ее будет затруднительно.

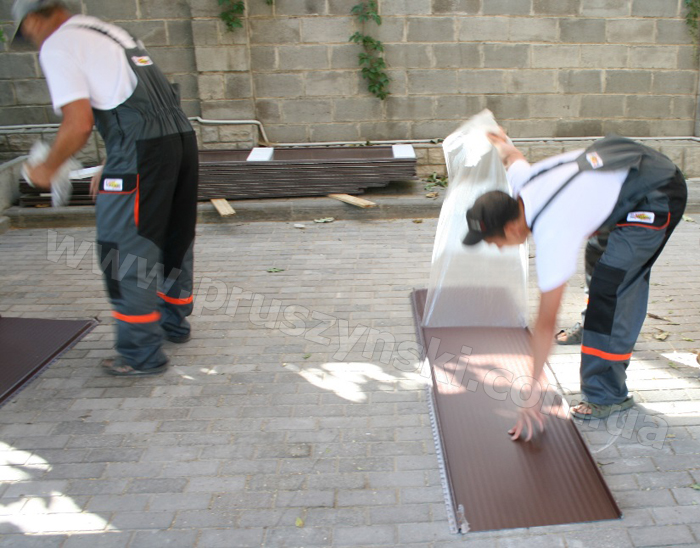

Фото 2. Снятие защитной пленки с кровельных панелей

Фото 2. Снятие защитной пленки с кровельных панелей

Перед подъемом на кровлю каждая кровельная панель подготавливается: удаляются нижние части продольных замков и формируется загиб для крепления панели в карнизном узле. Это удобно делать на столе, который несложно соорудить из пары досок.

Чтобы кровля выглядела красиво и соблюдалась симметрия, кровельные панели на кровле лучше располагать так, чтобы ширина крайних панелей была одинаковой. К «чистой» длине панели необходимо добавить 25 мм для формирования вертикальной полки.

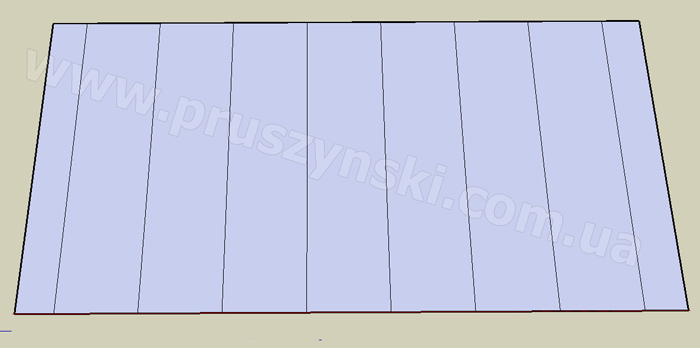

Рис. 1. Расположение кровельных панелей на скате крыши

Рис. 1. Расположение кровельных панелей на скате крыши

Чтобы избежать подрезки панелей по ширине, можно заранее задать ширину ската кратно целому количеству панелей. Но на данной кровле мы крайние панели подрезаем:

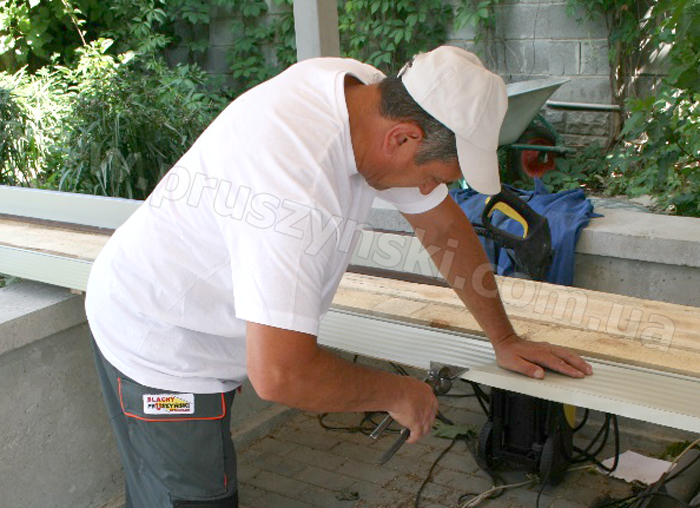

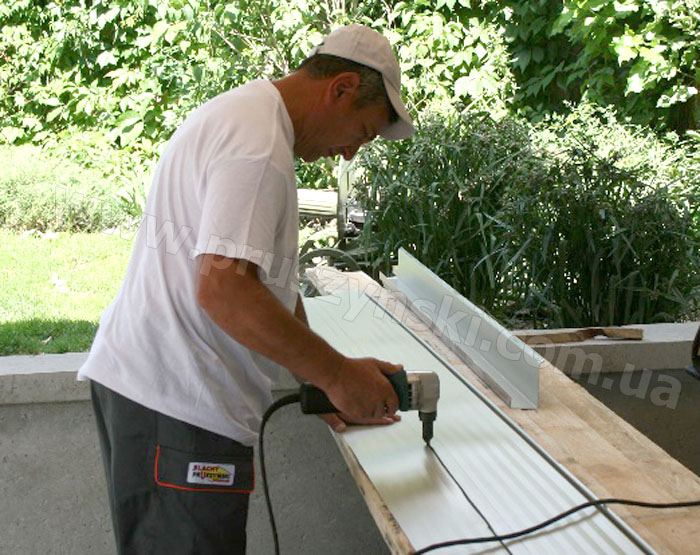

Фото 3. Подрезка кровельных панелей по длине с помощью электроножниц

Фото 3. Подрезка кровельных панелей по длине с помощью электроножниц

Если крайние панели подрезались, то на обрезанной кромке панели необходимо отогнуть вертикальное ребро высотой 25 мм:

Фото 4. Подгиб первой кровельной панели

Фото 4. Подгиб первой кровельной панели

На вертикальном ребре, в его верхней части проделываем продолговатые отверстия для крепления через них панели к рейке ветрового узла:

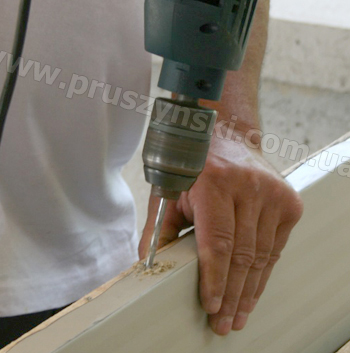

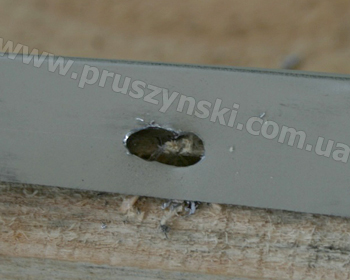

Фото 5-6. Изготовление вытянутых отверстий с помощью дрели Фото 5-6. Изготовление вытянутых отверстий с помощью дрели

Фото 5-6. Изготовление вытянутых отверстий с помощью дрели

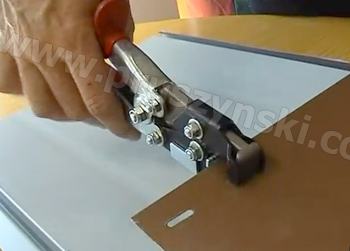

Фото 7. Изготовление отверстий с помощью специального инструмента

Фото 7. Изготовление отверстий с помощью специального инструмента

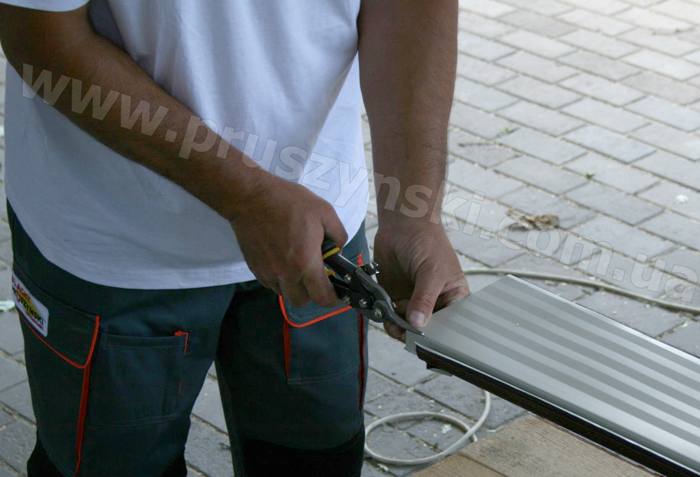

С помощью ножниц по металлу удаляются нижние части замков панели на расстояние 20 мм от нижнего края кровельной панели:

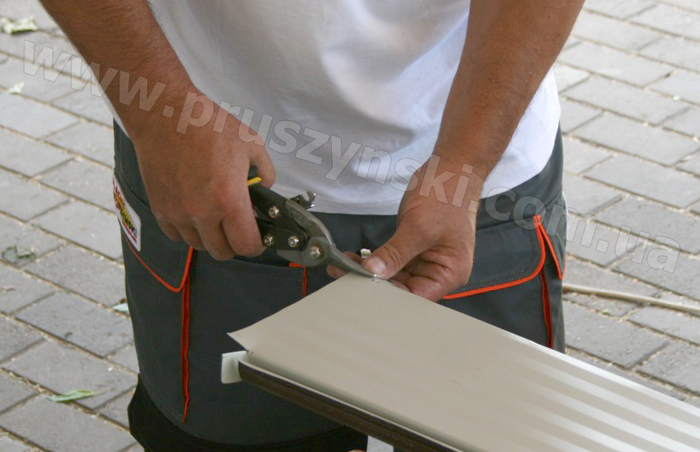

Фото 8-9. Подрезка замка кровельной панели

Фото 8-9. Подрезка замка кровельной панели

 Фото 8-9. Подрезка замка кровельной панели

Образовавшийся «язычок» в нижней части панели подгибаем с помощью специального приспособления.

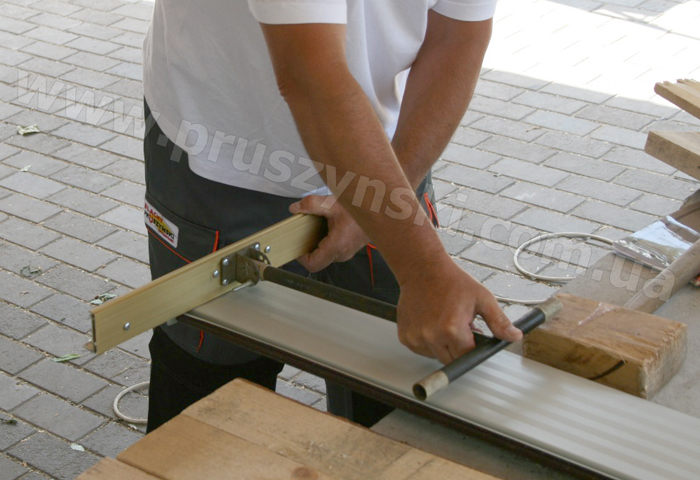

Фото 10. Подгиб кровельной панели для монтажа в карнизном узле

Фото 10. Подгиб кровельной панели для монтажа в карнизном узле

Фото 11. Подготовленная к монтажу стартовая кровельная панель

Фото 11. Подготовленная к монтажу стартовая кровельная панель

Подаем панель на кровлю и приступаем к монтажу. Сначала крепим панель за выступ карнизной планки, затем саморезами с плоской шляпкой прикручиваем к ветровой рейке по центру подготовленного отверстия. Саморез не докручиваем приблизительно на половину оборота, чтобы панель могла немного двигаться и компенсировать свое термическое расширение от нагревания на солнце.

Фото 12. Монтаж стартовой панели

Фото 12. Монтаж стартовой панели

После того как мы закрепили край панели в ветровой рейке, крепим другую сторону панели к обрешетке с помощью тех же оцинкованных саморезов по дереву с плоской головкой (пресс-шайбой).

Крепить панель саморезами следует по центру отверстий, не дожимая саморез до конца на пол-оборота. Панель должна иметь возможность слегка двигаться в местах крепления в направлении вверх-вниз. Если саморезы закручивать слишком плотно, панель будет давать небольшую волну при нагревании на солнце. Количество отверстий достаточное, чтобы саморезы закручивались не в край доски, а минимум 30 мм от края.

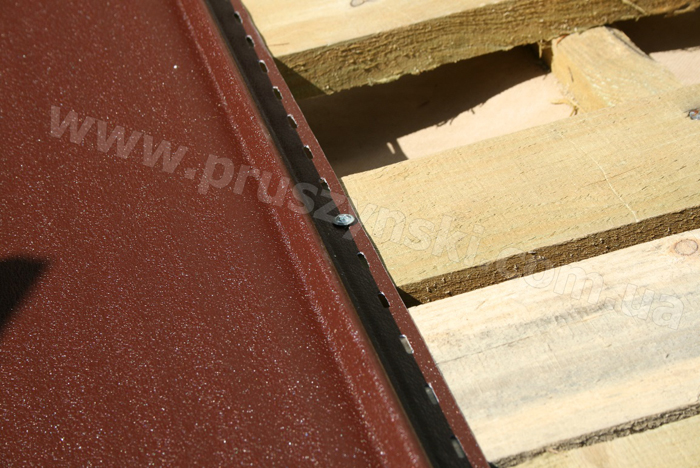

Фото 13. Смонтированная кровельная панель

Фото 13. Смонтированная кровельная панель

Далее подготавливаем и крепим на кровле остальные панели. Для этого на них точно так же удаляем замки на расстояние 20 мм от края панели и формируем загиб в ее нижней части:

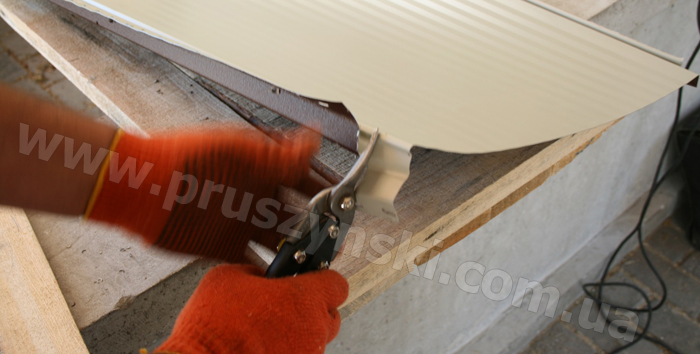

Фото 14-15. Подрезка замка кровельной панели

Фото 14-15. Подрезка замка кровельной панели

Фото 14-15. Подрезка замка кровельной панели

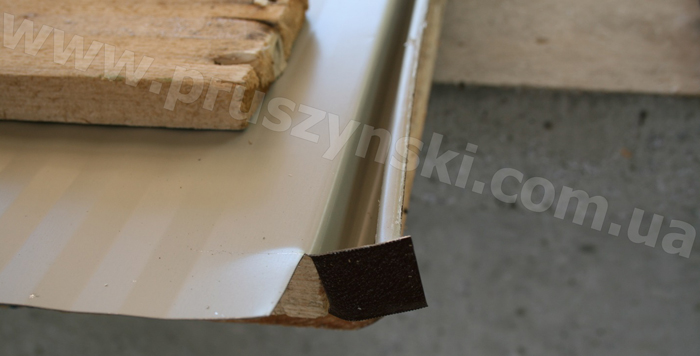

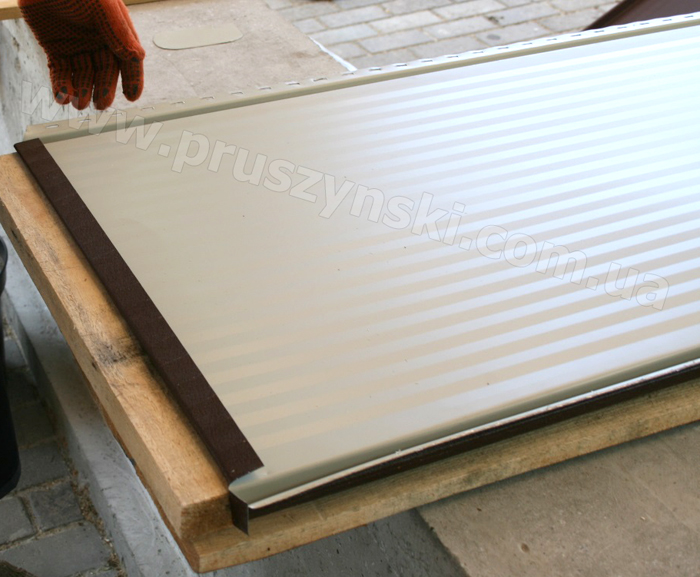

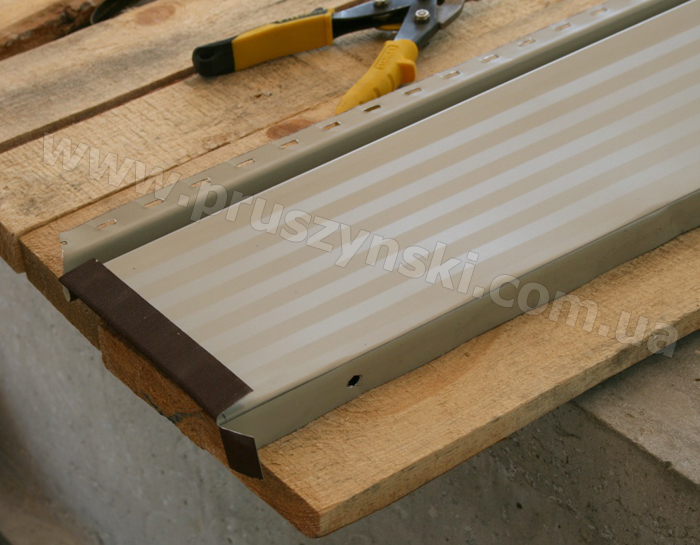

Фото 16. Кровельная панель, готовая к монтажу

Фото 16. Кровельная панель, готовая к монтажу

Панели поднимаем на кровлю и крепим сначала за выступ на карнизной планке, а потом защелкиваем панели в продольном замке. Чтобы замок защелкнулся, нужно осадить верхнюю панель резиновым молотком (на практике кровельщик просто прижимает замок верхней панели ногой).

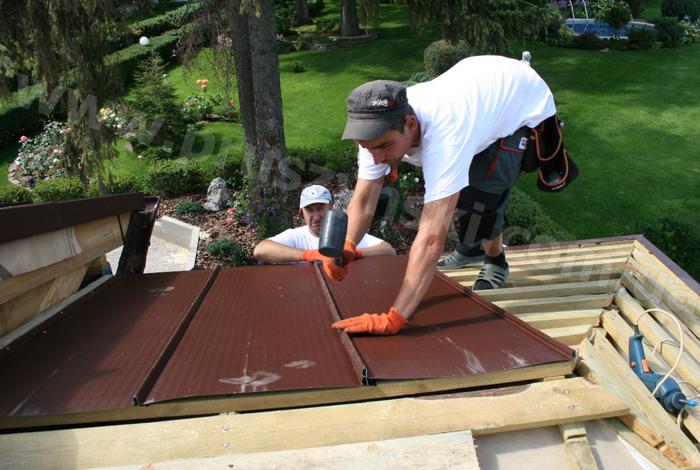

Фото 17. Стыковка кровельных панелей

Фото 17. Стыковка кровельных панелей

После соединения панелей в замке, другую сторону панели крепим саморезами к обрешетке.

! Важно: не дотягиваем саморез примерно на пол-оборота.

Повторяем те же операции с остальными панелями, пока весь скат не будет покрыт кровельным материалом.

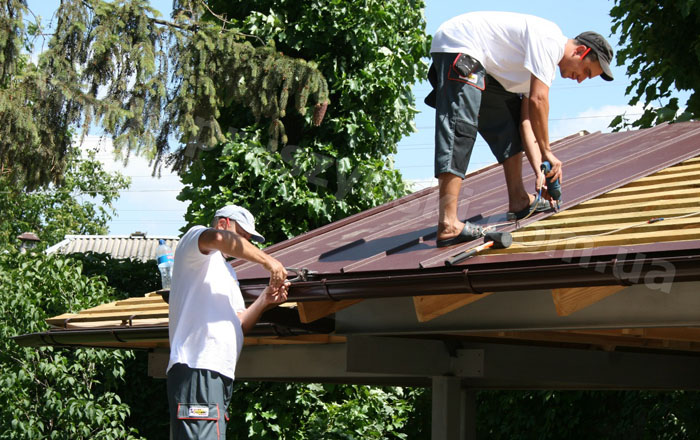

Фото 18. Монтаж очередной кровельной панели

Фото 18. Монтаж очередной кровельной панели

Место соединения нижней части кровельной панели с карнизной планкой следует обжать с помощью клещей с широкими губками.

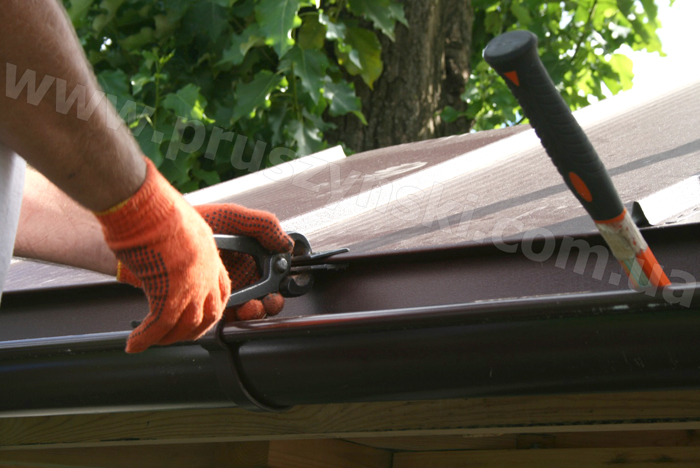

Фото 19. Обжим места соединения кровельной панели с карнизной планкой

Фото 19. Обжим места соединения кровельной панели с карнизной планкой

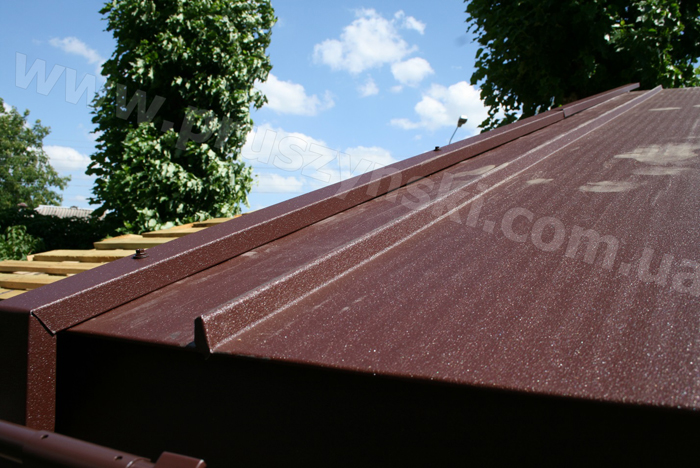

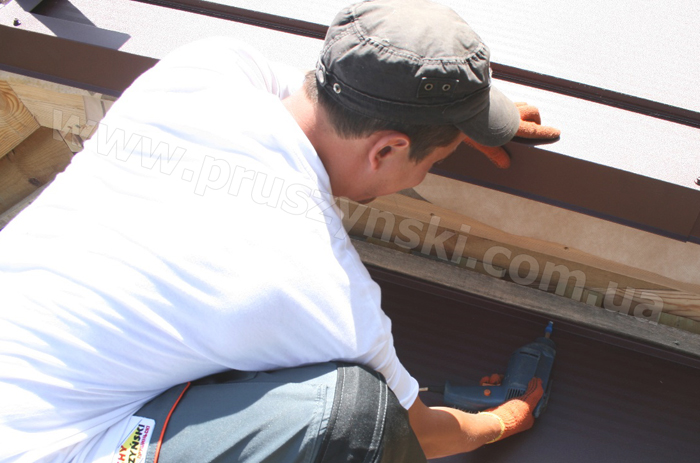

Осталось установить ветровые планки и конек. Ветровые планки крепятся к ветровой доске кровельными саморезами по дереву с уплотняющей шайбой, окрашенными в цвет кровли.

Фото 20. Саморезы по дереву на ветровой планке

Фото 20. Саморезы по дереву на ветровой планке

На нижней части замков панелей с помощью резинового молотка формируем декоративные заглушки, закрывающие торцы стыков панелей.

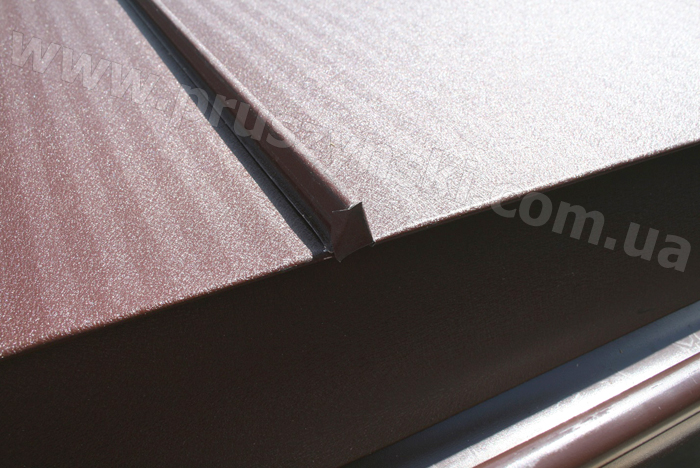

Фото 21. Закрытый торец кровельной панели

Фото 21. Закрытый торец кровельной панели

Конек можно просто прикрутить к ребрам (замкам) кровельных панелей саморезом длиной 19-20 мм. Это технически непросто сделать, т.к. ширина самозащелкивающегося замка панели небольшая, а можно для большей прочности воспользоваться перфорированной Z-планкой, которая к тому же поможет вентилировать кровлю и будет препятствовать заметанию под конек крыши снега.

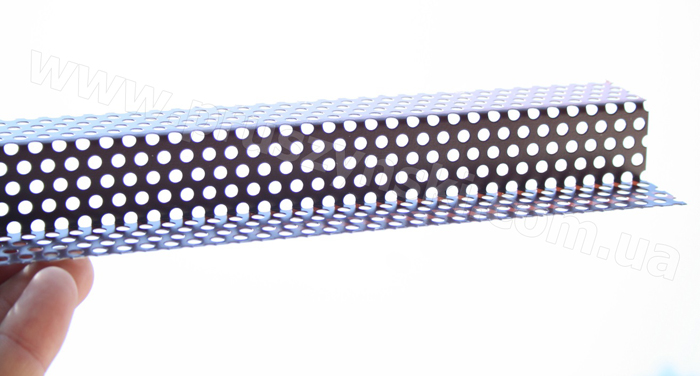

Фото 22. Специальная перфорированная планка для монтажа конька к кровельным панелям

Фото 22. Специальная перфорированная планка для монтажа конька к кровельным панелям

Прикручиваем перфорированные планки к кровельным панелям с помощью саморезов.

Важно! Планка прикручивается только к кровельной панели, минуя обрешетку!

Устанавливаем конек, закрепляя его к ребрам панелей Ретролайн и перфорированной планке саморезами.

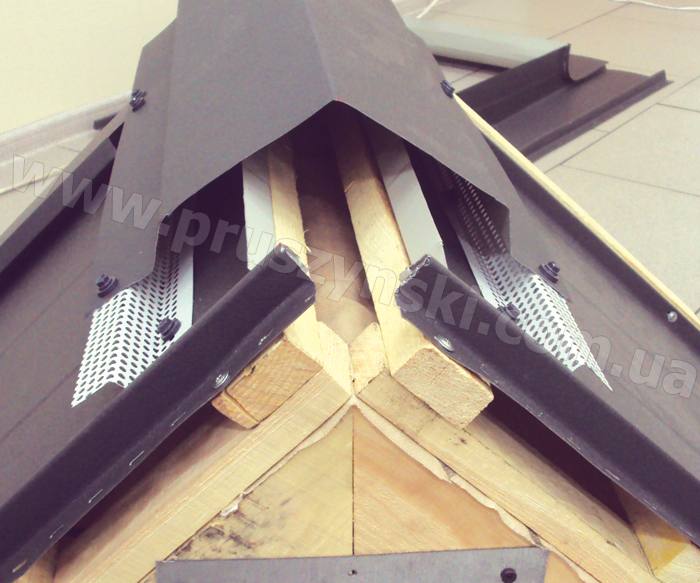

Фото 23. Устройство узла конька крыши

Фото 23. Устройство узла конька крыши

На торцах конька формируем заглушку и также закрепляем ее саморезами.

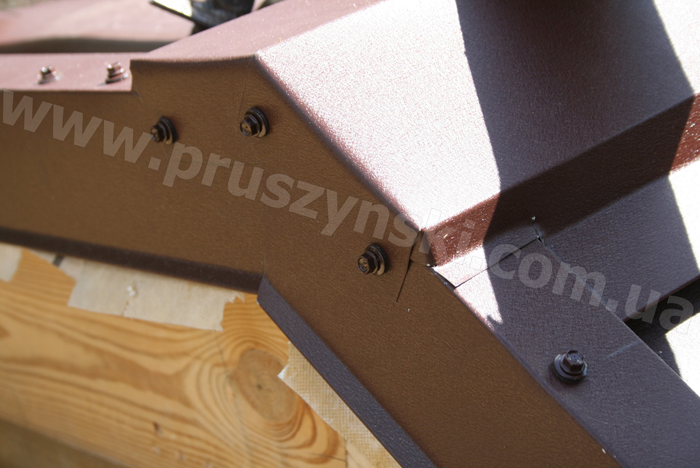

Фото 24. Устройство торцевой заглушки на коньке крыши

Фото 24. Устройство торцевой заглушки на коньке крыши

Аналогично первому монтируем остальные скаты на крыше.

Цель достигнута! В результате получилась красивая и надежная кровля, которая прослужит долгое время! К тому же, сохранность внешнего вида кровли Вам гарантирована – компания Прушиньски предоставляет гарантию на сохранность полимерного покрытия своих кровельных материалов сроком на 10 и 30 лет.

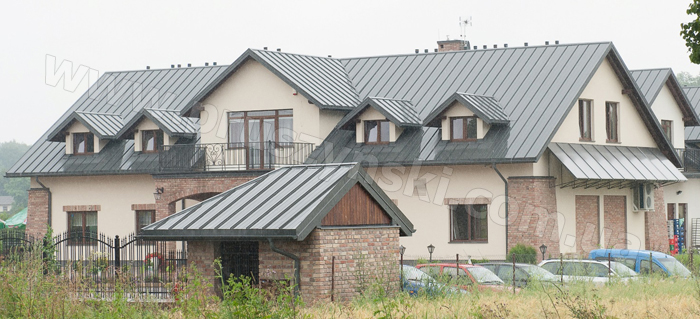

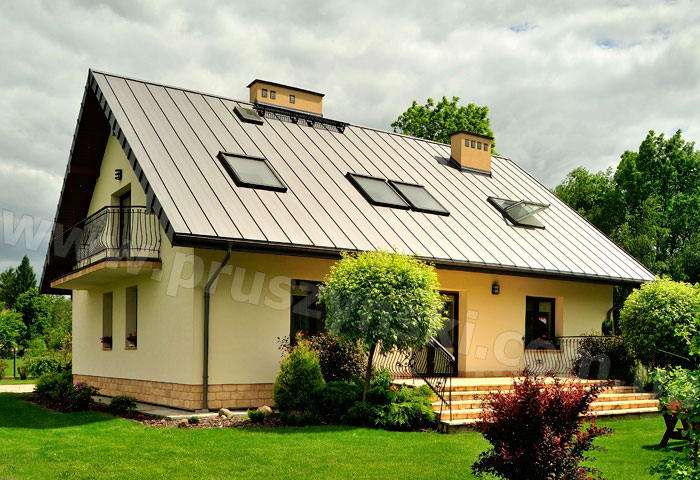

Фото 25-26. Готовая фальцевая кровля – результат работы своими руками

Фото 25-26. Готовая фальцевая кровля – результат работы своими руками

Фото 25-26. Готовая фальцевая кровля – результат работы своими руками
