Типовые узлы обшивки существующего здания фасадными кассетонами с утеплением

Обшивка существующего здания фасадными кассетонами с утеплением, является одним из самых современных и надежных видов вентилируемых фасадов. Фасадные системы с кассетонами разработаны таким образом, что кроме современного и эстетичного вида, они имеют высокую прочность, что позволят продлить срок эксплуатации здания. В данной статье Вы увидите типовые узлы для монтажа фасадных кассетонов. К типовым узлам можно отнести:

  • внешний угол здания;
  • внутренний угол здания;
  • цокольный узел;
  • узел над окном;
  • узел под окном;
  • узел сбоку окна (3 варианта).

Ниже мы покажем и кратко опишем особенности устройства каждого узла.

Устройство внешнего угла здания при обшивке фасадными кассетонами с утеплением

Решение данного узла заключается в том, что вместо угловых планок используется готовый угловой кассетон. Кассетон данного типа может иметь разные размеры сторон и угол. Таким образом, формируется ровный и красивый угол здания с разбивкой по швам и стыкам.

pruszynski-kasseton-render-ris-1

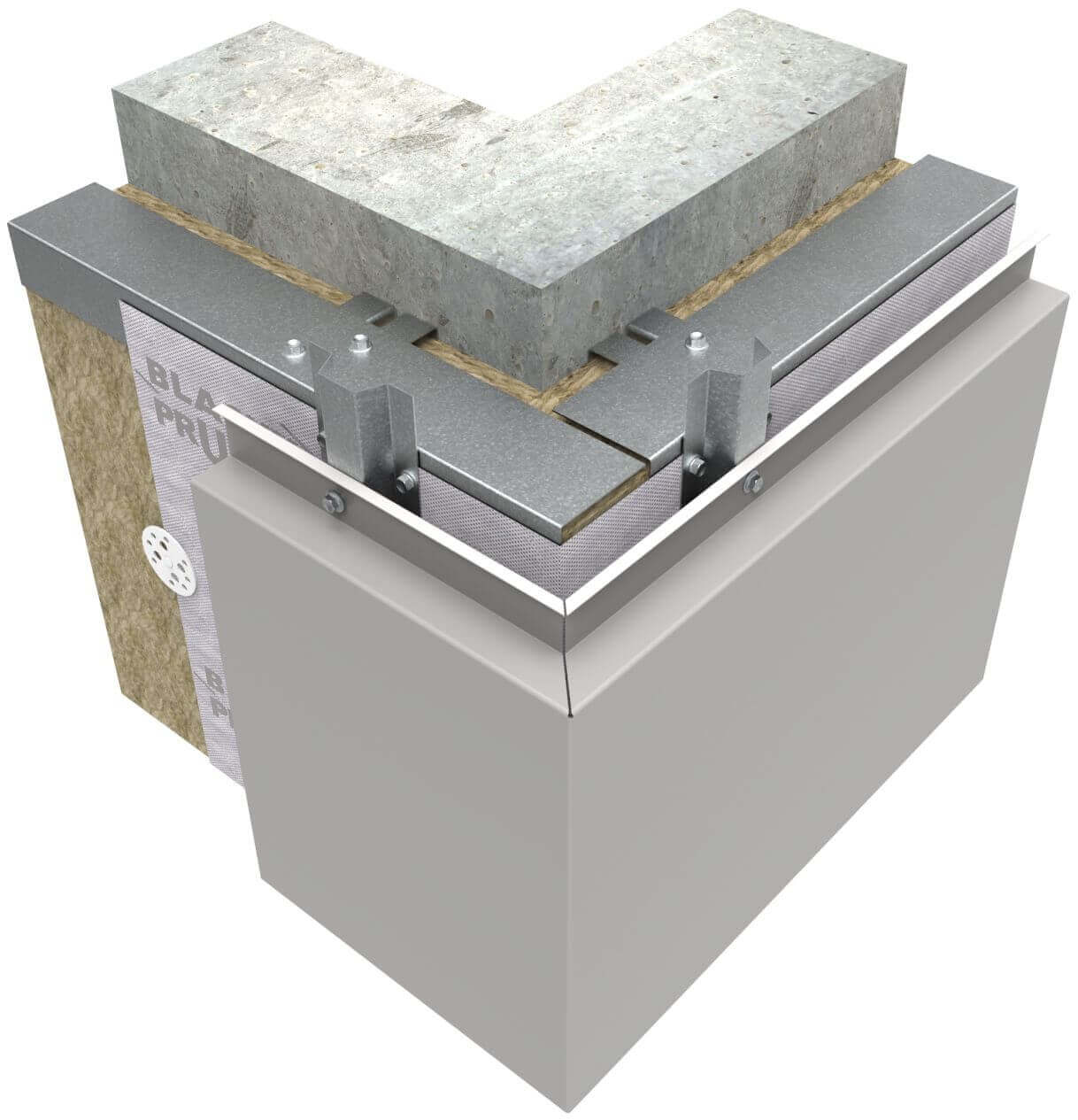

Рис. 1

pruszynski-kasseton-chertej-ris-2

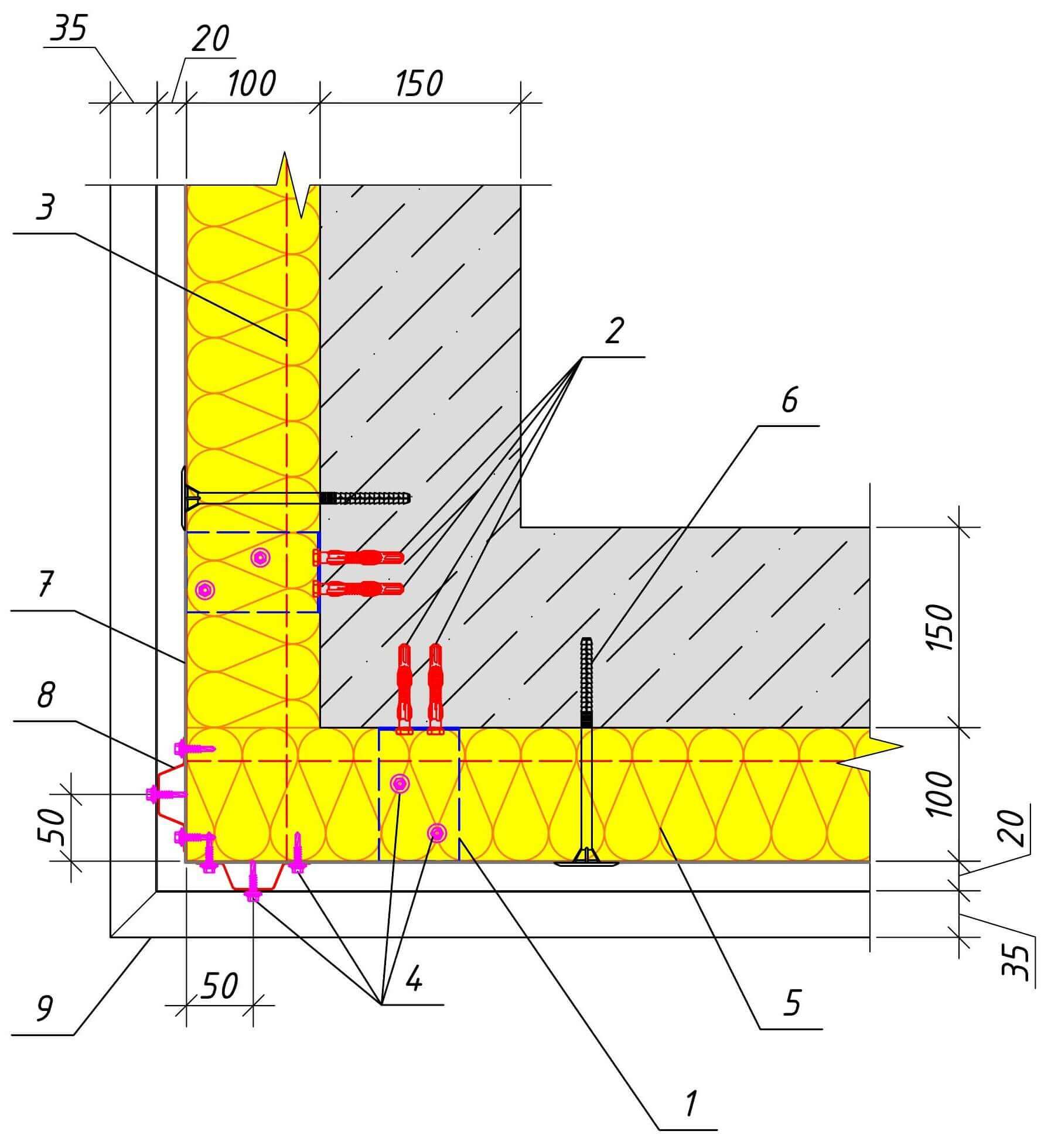

Рис. 1.1

Расшифровка условных обозначений для рисунка 1.1: 1) опорный столик; 2) дюбель; 3) L-прогон; 4) саморез; 5) утеплитель; 6) крепление термоизоляции; 7) ветроизоляционная мембрана; 8) омега-профиль; 9) кассетон (фасадная кассета).

Устройство внутреннего угла здания при обшивке фасадными кассетонами с утеплением

Так же, как и с внешним (наружным) углом здания, решение данного узла заключается в использовании готовой угловой кассеты (кассетона).

pruszynski-kasseton-render-ris-2

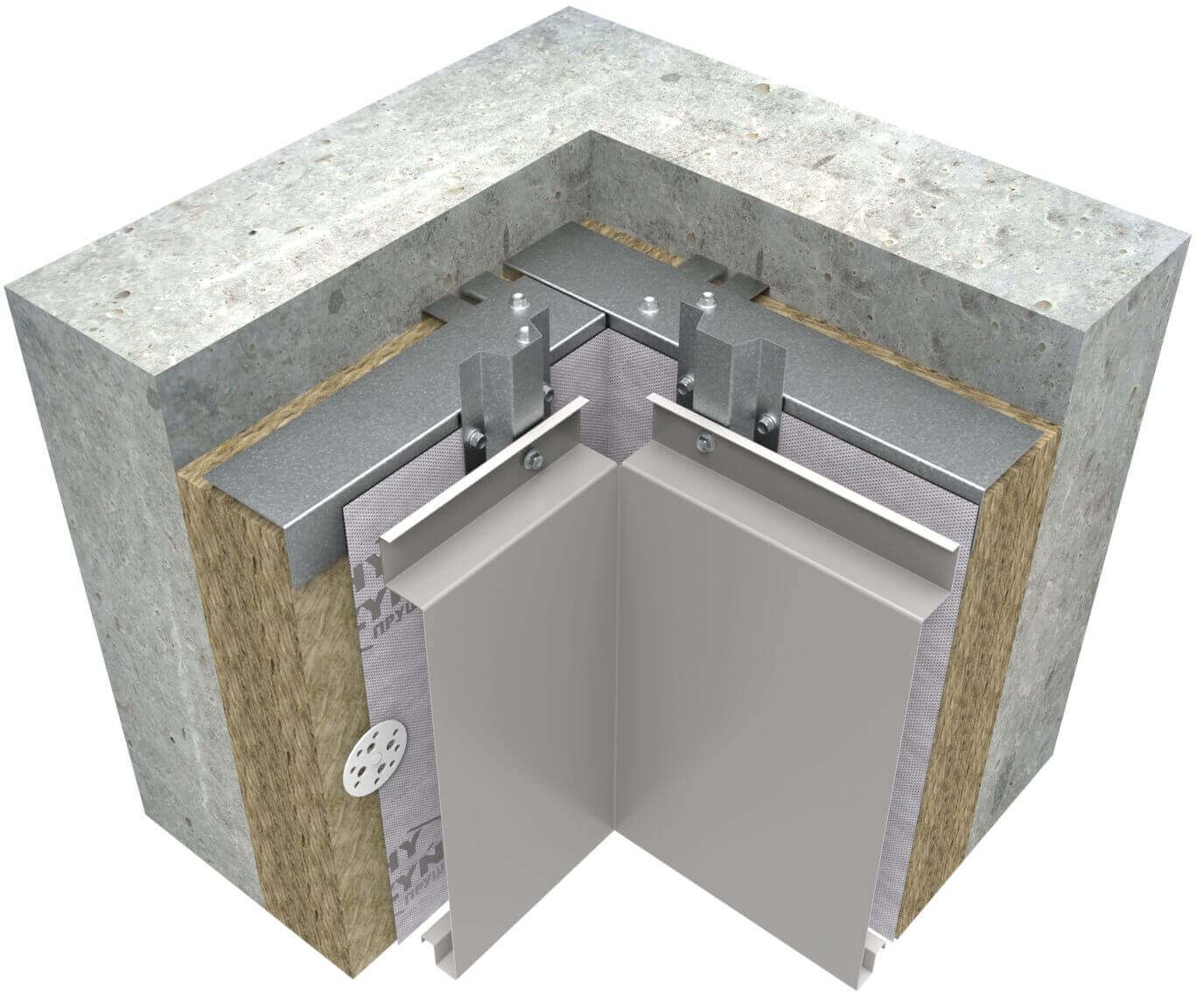

Рис. 2

pruszynski-kasseton-chertej-ris-1

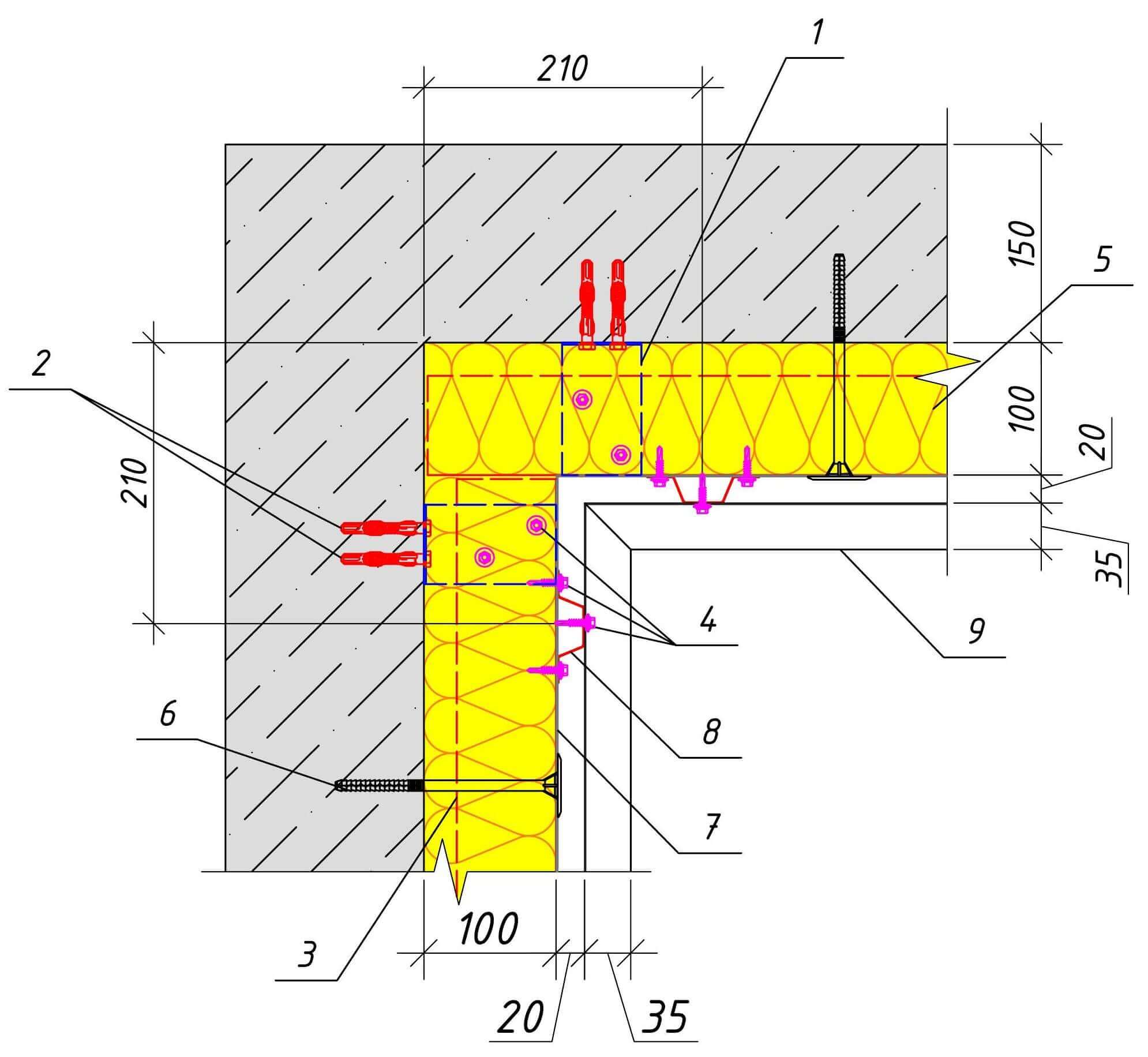

Рис. 2.1

Расшифровка условных обозначений для рисунка 2.1: 1) опорный столик; 2) дюбель; 3) L-прогон; 4) саморез; 5) утеплитель; 6) крепление термоизоляции; 7) ветроизоляционная мембрана; 8) омега-профиль; 9) кассетон (фасадная кассета).

Устройство цокольного узла здания при обшивке фасадными кассетонами с утеплением

К омега-профилю крепится саморезами цокольная планка, которая заодно служит стартовой планкой для монтажа первого ряда кассетонов.

pruszynski-kasseton-render-ris-3

Рис. 3

 pruszynski-kasseton-chertej-ris-3

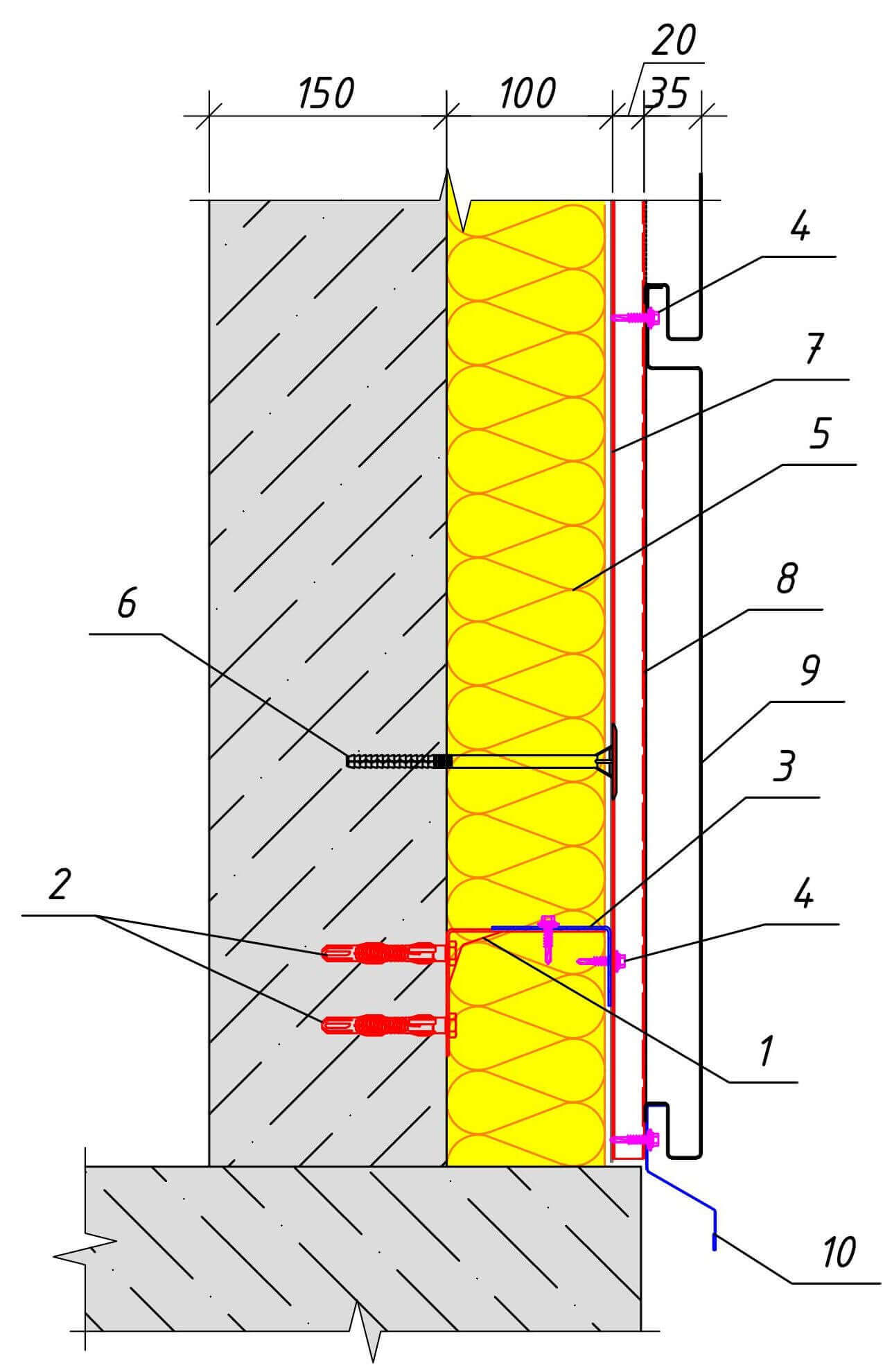

Рис. 3.1

Расшифровка условных обозначений для рисунка 1.3: 1) опорный столик; 2) дюбель; 3) L-прогон; 4) саморез; 5) утеплитель; 6) крепление термоизоляции; 7) ветроизоляционная мембрана; 8) омега-профиль; 9) кассетон (фасадная кассета); 10) цокольная планка (стартовая).

Решение узла над окном (дверью) здания при обшивке фасадными кассетонами с утеплением

При данном решении используется две планки: отлив, который позволяет сбрасывать дождевую воду, которая течет по кассетонам и служит стартовой планкой для монтажа кассетонов, а также Z-образная планка, которая заводится под отлив и закрывает всю конструкцию фасада (утеплитель, пленку, омега-профиль, подсистему,…).

pruszynski-kasseton-render-ris-4

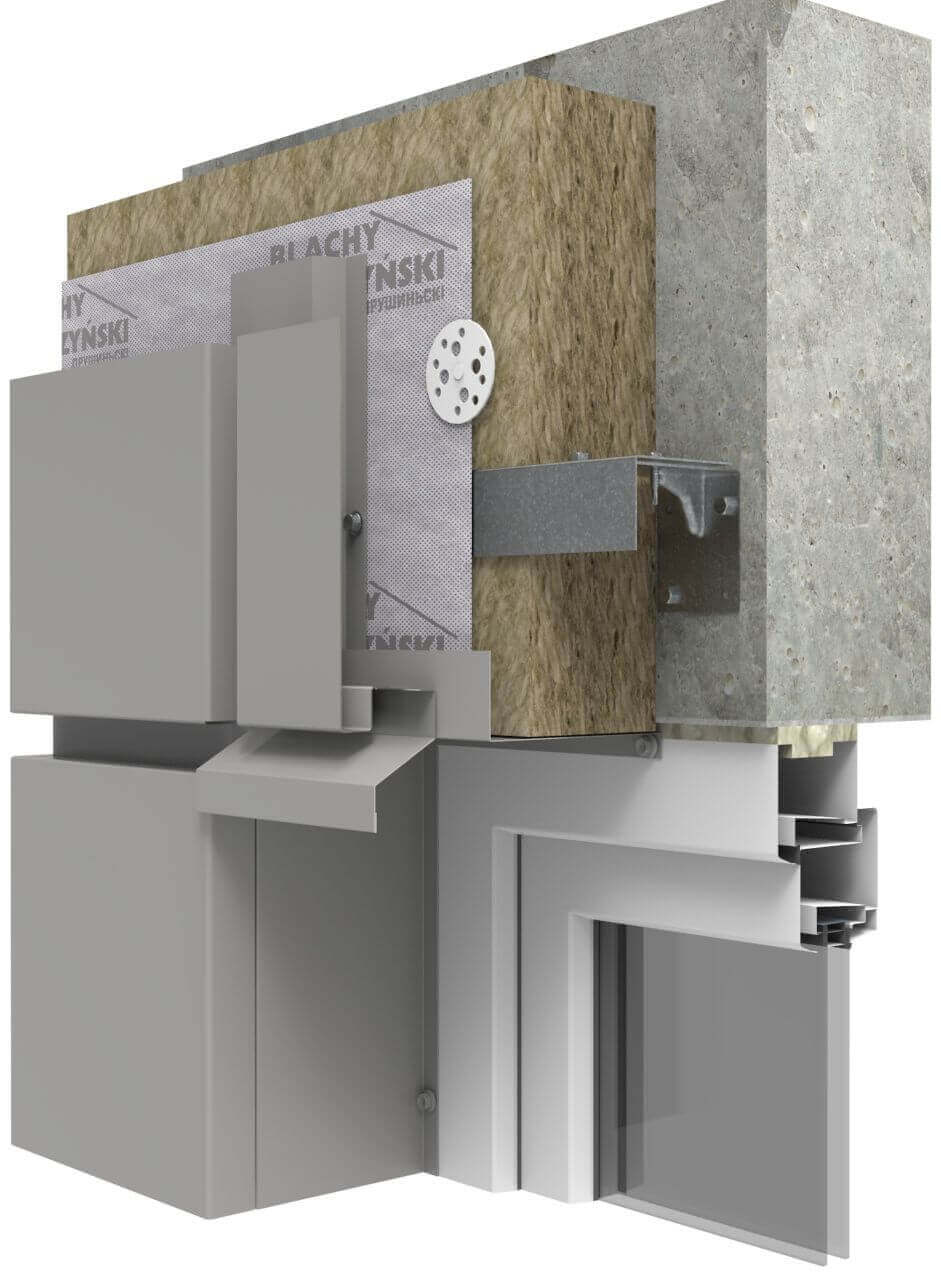

Рис. 4

pruszynski-kasseton-chertej-ris-4

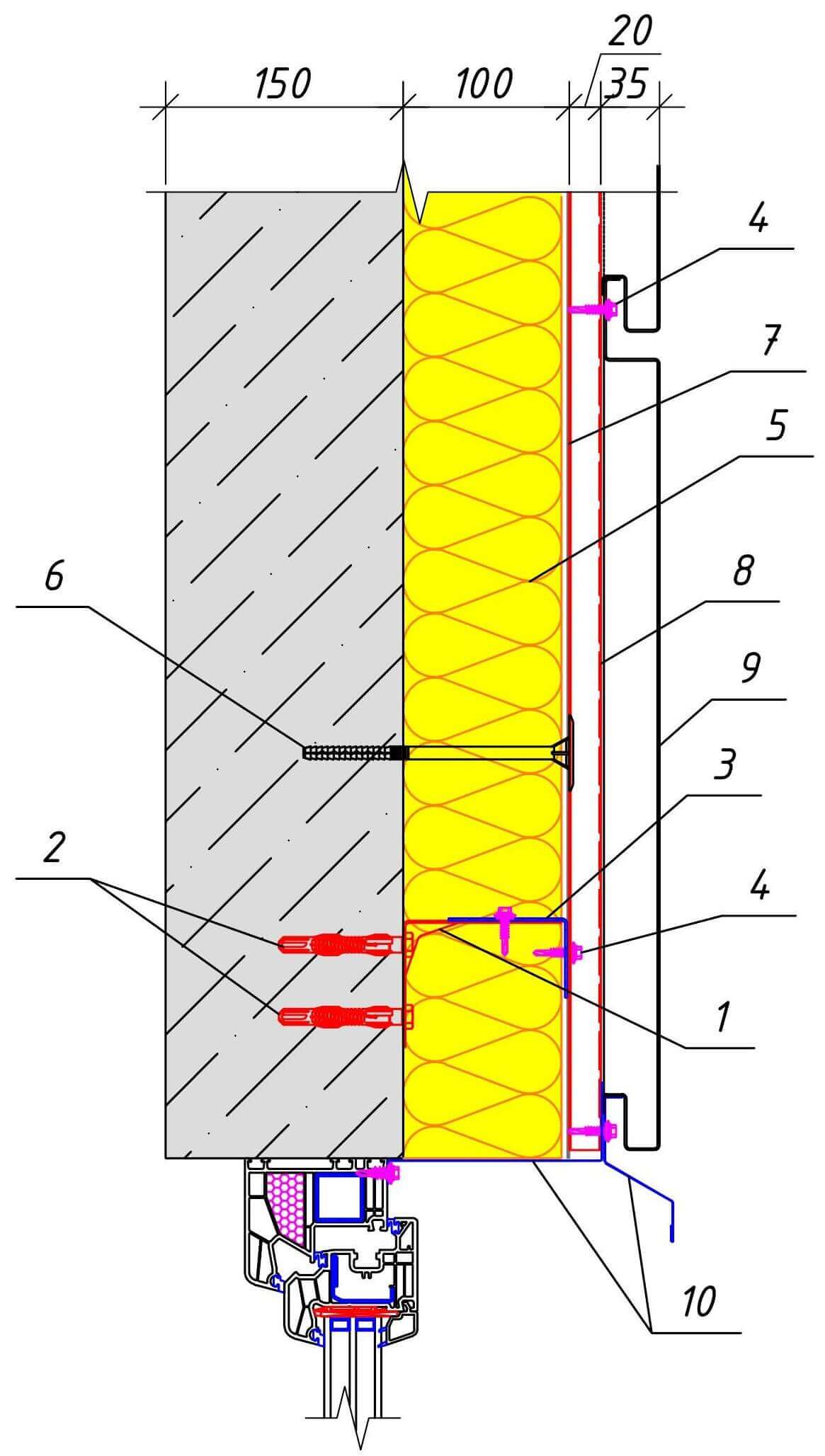

Рис. 4.1

Расшифровка условных обозначений для рисунка 4.1:  1) опорный столик; 2) дюбель; 3) L-прогон; 4) саморез; 5) утеплитель; 6) крепление термоизоляции; 7) ветроизоляционная мембрана; 8) омега-профиль; 9) кассетон (фасадная кассета); 10) планки на окна.

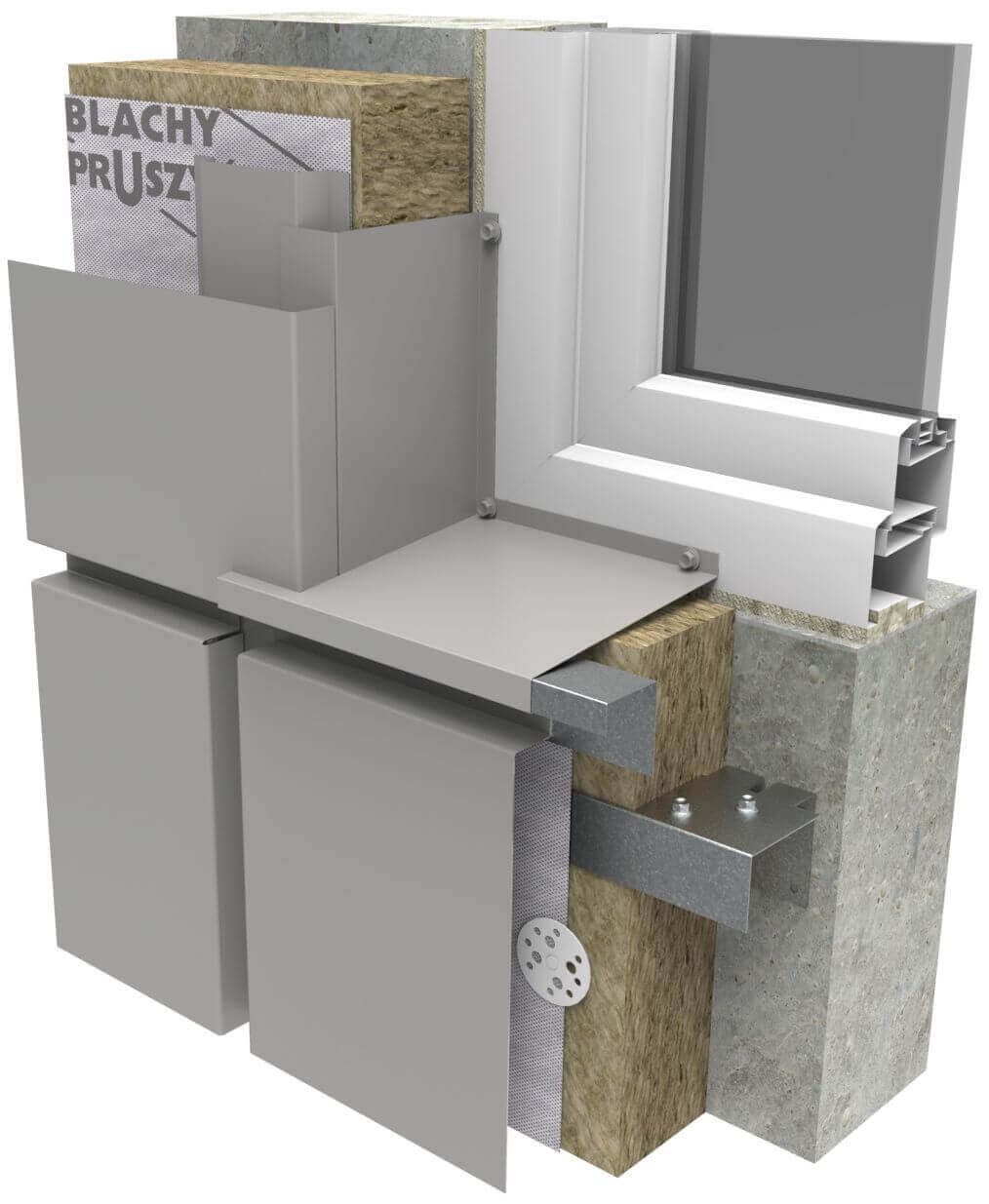

Решение узла под окном здания при обшивке фасадными кассетонами с утеплением

Решение  узла заключается в использовании гнутой подоконной планки и дополнительной планки, за которую цепляется подоконная. Подоконная планка крепиться в данном случаи саморезами только к раме окна.

pruszynski-kasseton-render-ris-5

Рис. 5

pruszynski-kasseton-chertej-ris-5

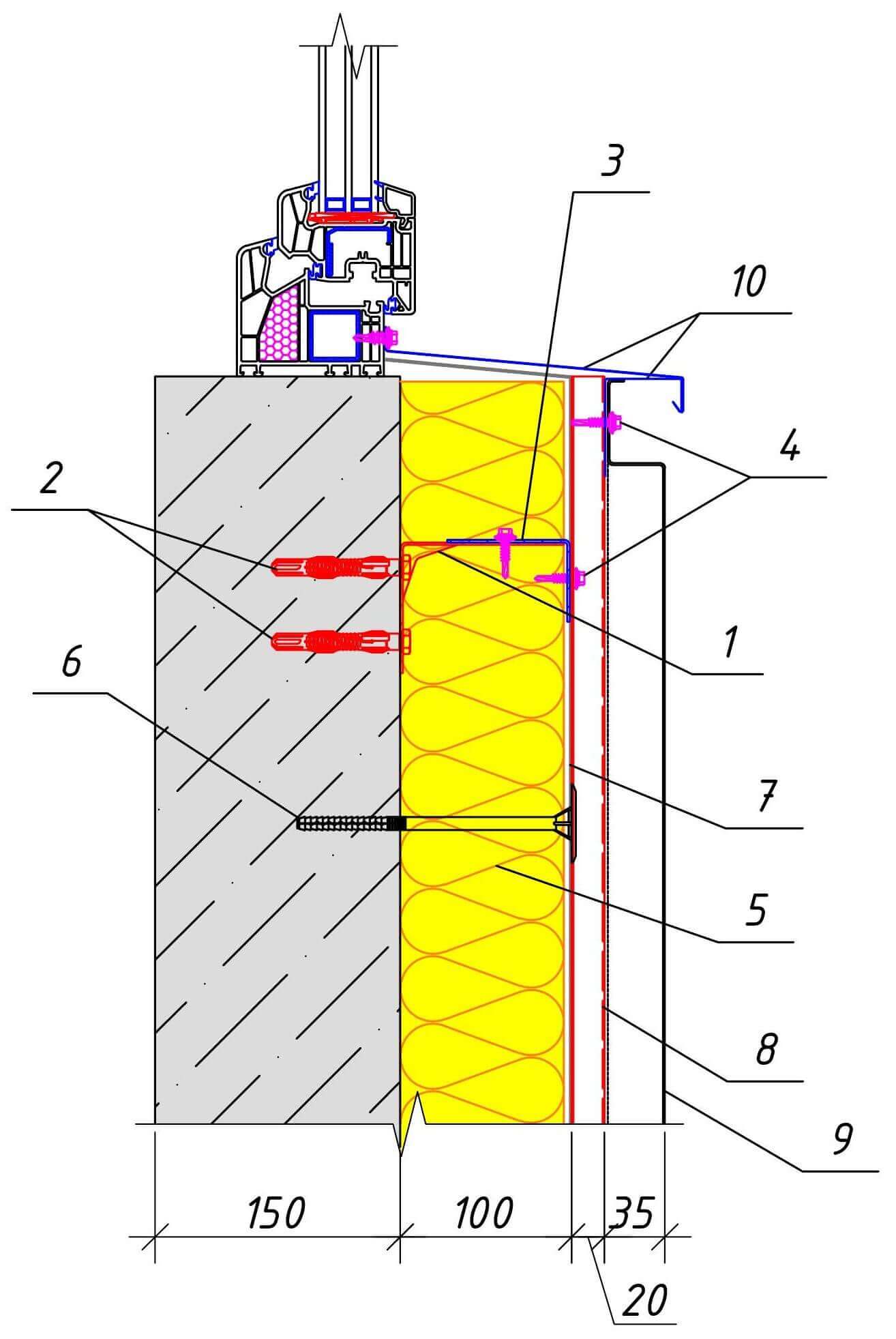

Рис. 5.1

Расшифровка условных обозначений для рисунка 5.1: 1) опорный столик; 2) дюбель; 3) L-прогон; 4) саморез; 5) утеплитель; 6) крепление термоизоляции; 7) ветроизоляционная мембрана; 8) омега-профиль; 9) кассетон (фасадная кассета); 10) планка подоконная.

Решение узла сбоку окна (двери) здания (Вариант-1) при обшивке фасадными кассетонами с утеплением

На узле показано решение с использованием Z-образной планки, которая заводится под кассетон на омега-прогон и закрывает конструктив стены. Крепится планка саморезами к раме окна. Боковая часть кассетона остается видимой.

pruszynski-kasseton-render-ris-6

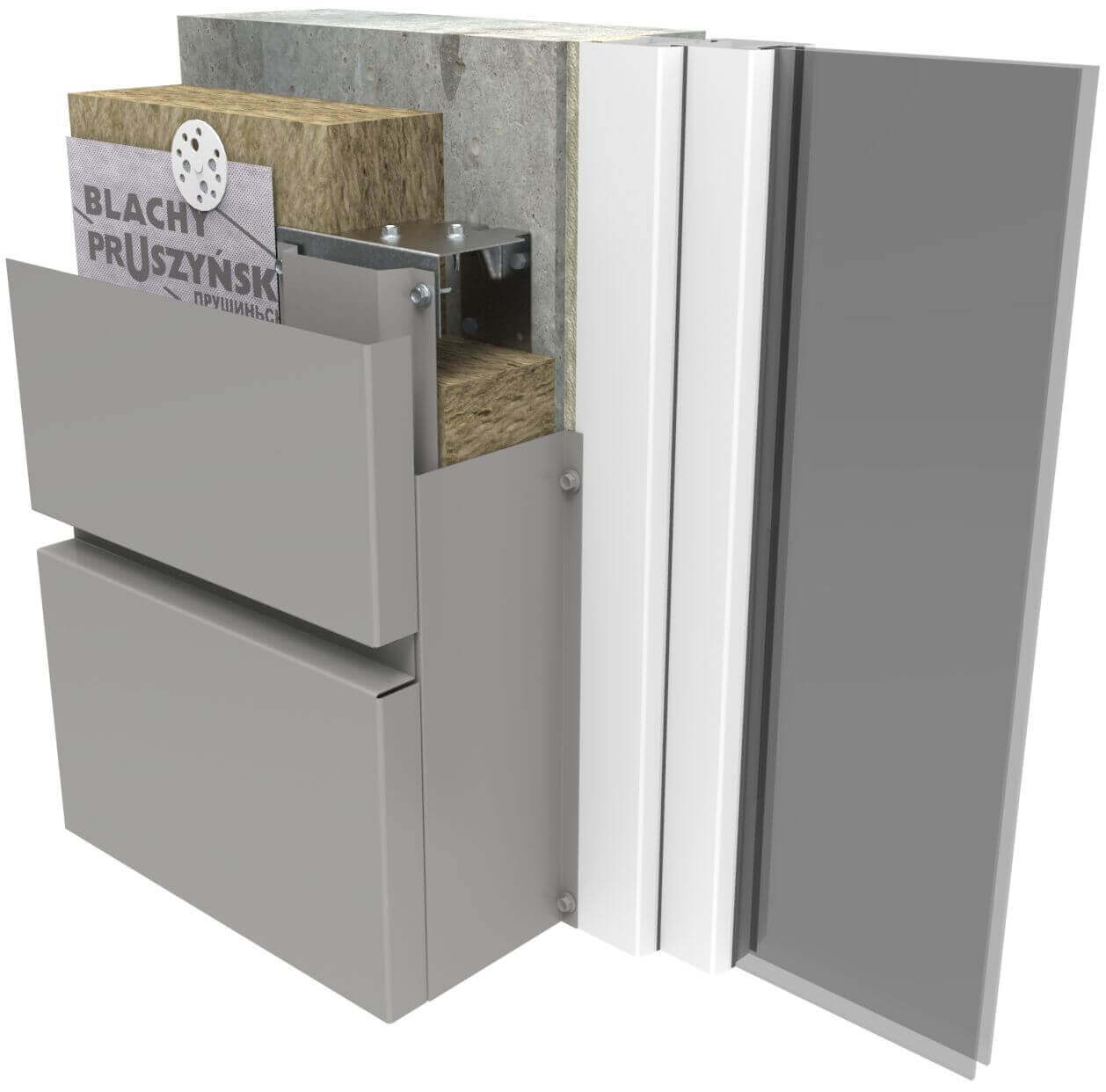

Рис. 6

pruszynski-kasseton-chertej-ris-6

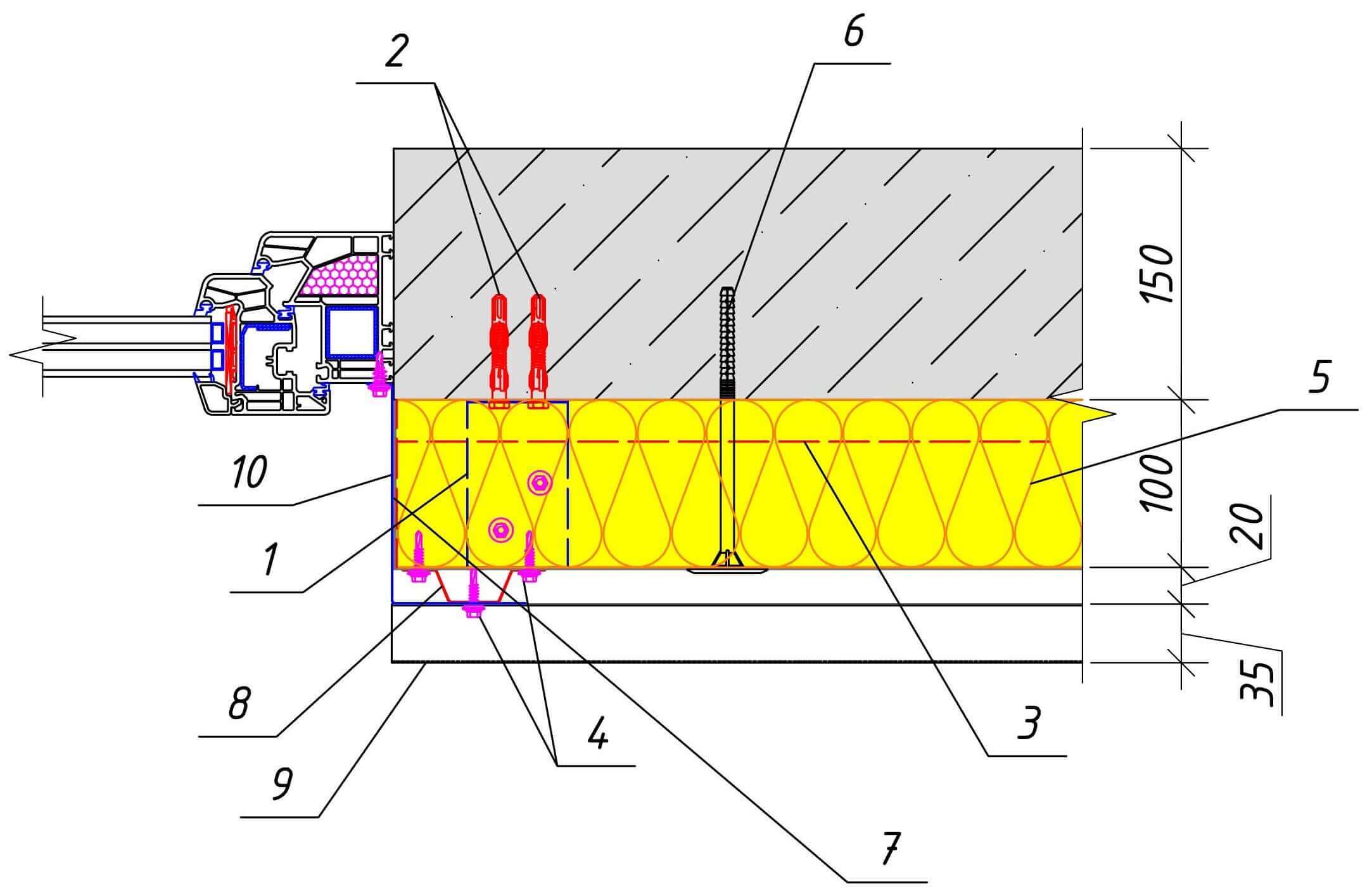

Рис. 6.1

Расшифровка условных обозначений для рисунка 6.1:  1) опорный столик; 2) дюбель; 3) L-прогон; 4) саморез; 5) утеплитель; 6) крепление термоизоляции; 7) ветроизоляционная мембрана; 8) омега-профиль; 9) кассетон (фасадная кассета); 10) планка оконная боковая.

Решение узла сбоку окна (двери) здания (Вариант-2) при обшивке фасадными кассетонами с утеплением

Суть данного решения заключается в использовании нестандартной планки, которая позволяет создать вертикальный шов между кассетоном и планкой. Планка полностью закрывает конструктив стены. Крепится планка саморезами к раме окна.

pruszynski-kasseton-render-ris-7

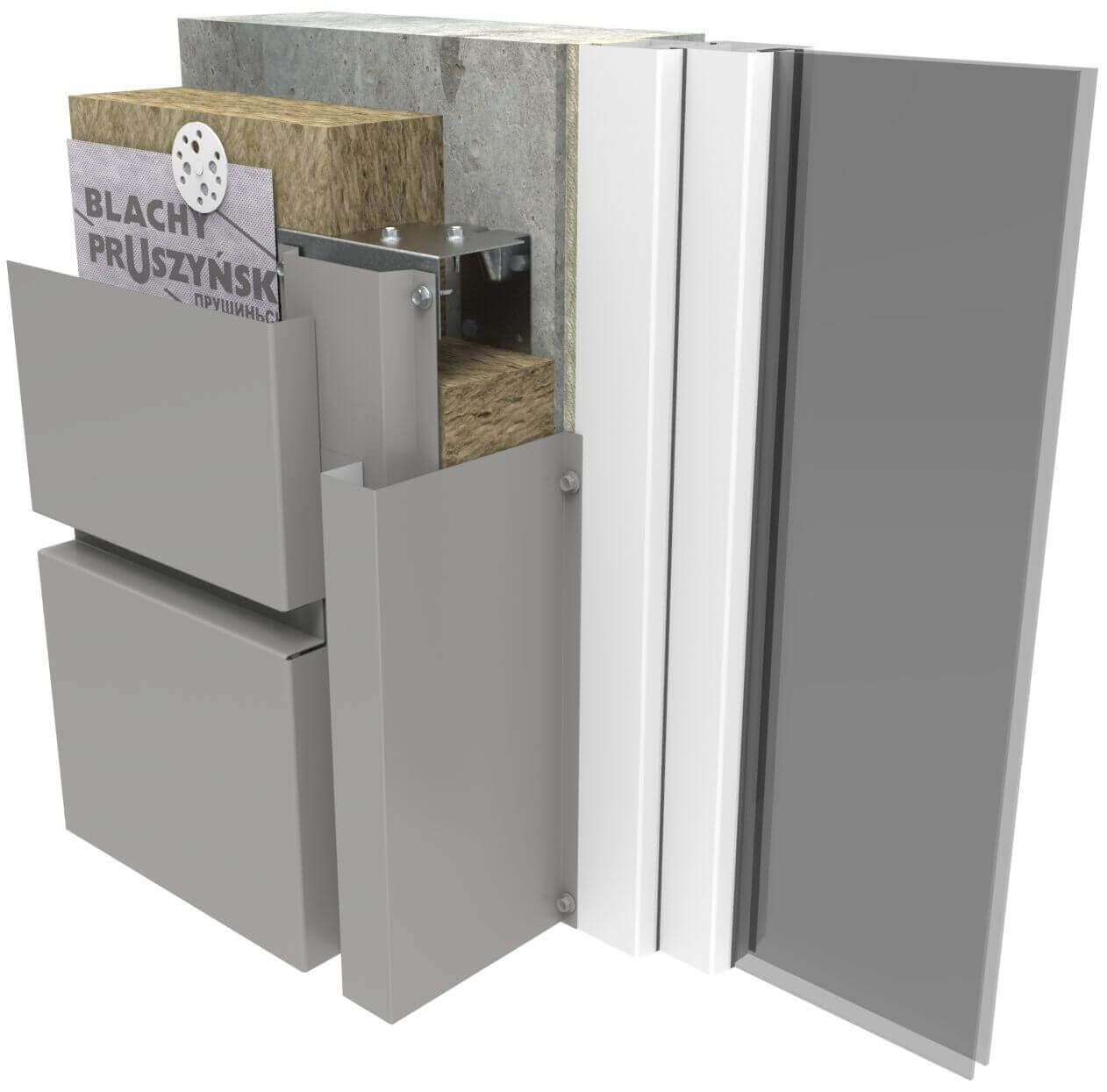

Рис. 7

pruszynski-kasseton-chertej-ris-7

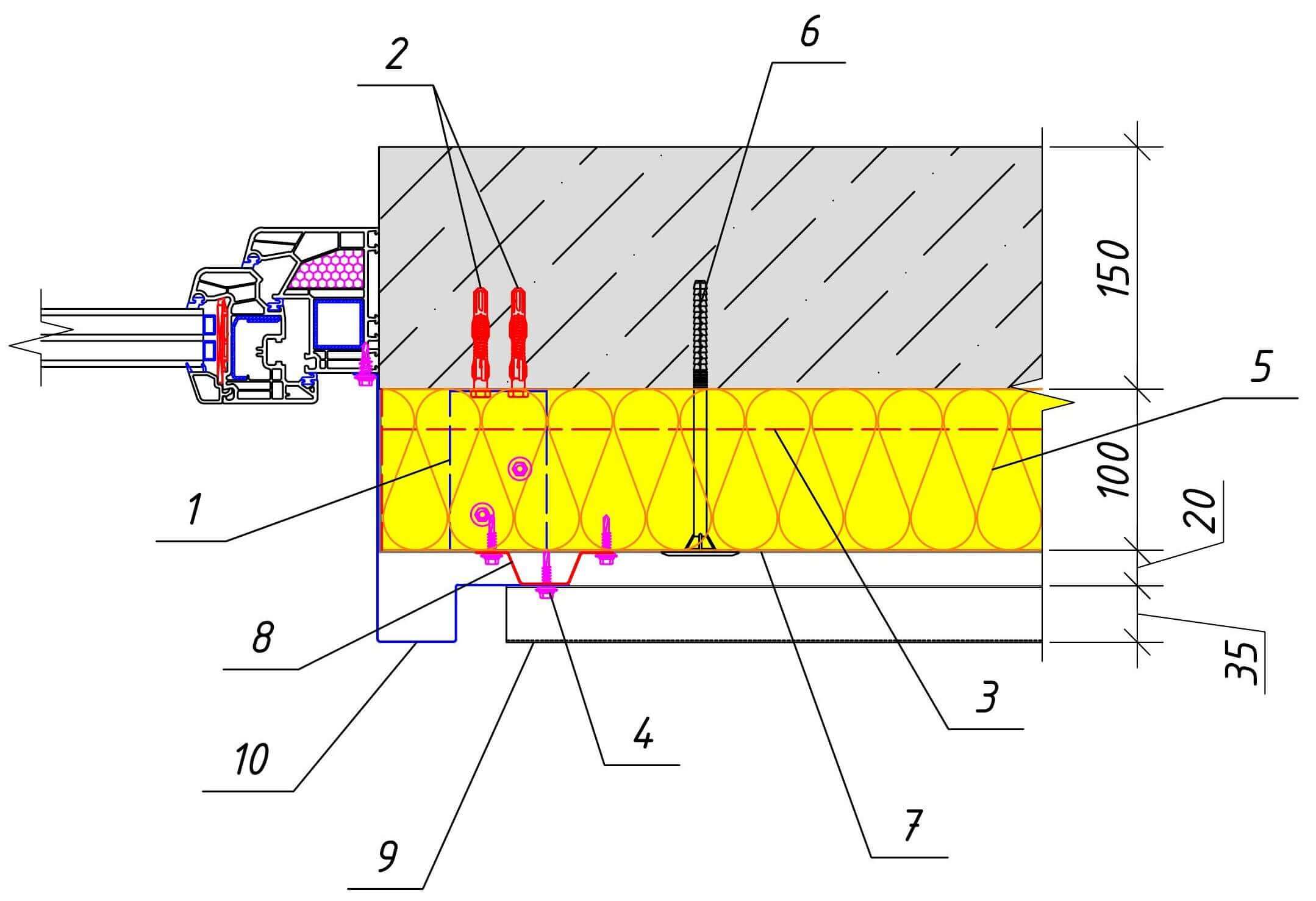

Рис. 7.1

Расшифровка условных обозначений для рисунка 7.1: 1) опорный столик; 2) дюбель; 3) L-прогон; 4) саморез; 5) утеплитель; 6) крепление термоизоляции; 7) ветроизоляционная мембрана; 8) омега-профиль; 9) кассетон (фасадная кассета); 10) планка оконная боковая.

Решение узла сбоку окна (двери) здания (Вариант-3) при обшивке фасадными кассетонами с утеплением

На узле показано решение с использованием нестандартной планки, которая заводится на омега-прогон под кассетон и закрывает конструктив стены. В данном варианте вертикального шва меджу кассетоном и планкой нет. Крепится планка саморезами к раме окна. Боковая часть кассетона, в отличии от Варианта-1, остается невидимой.

pruszynski-kasseton-render-ris-8

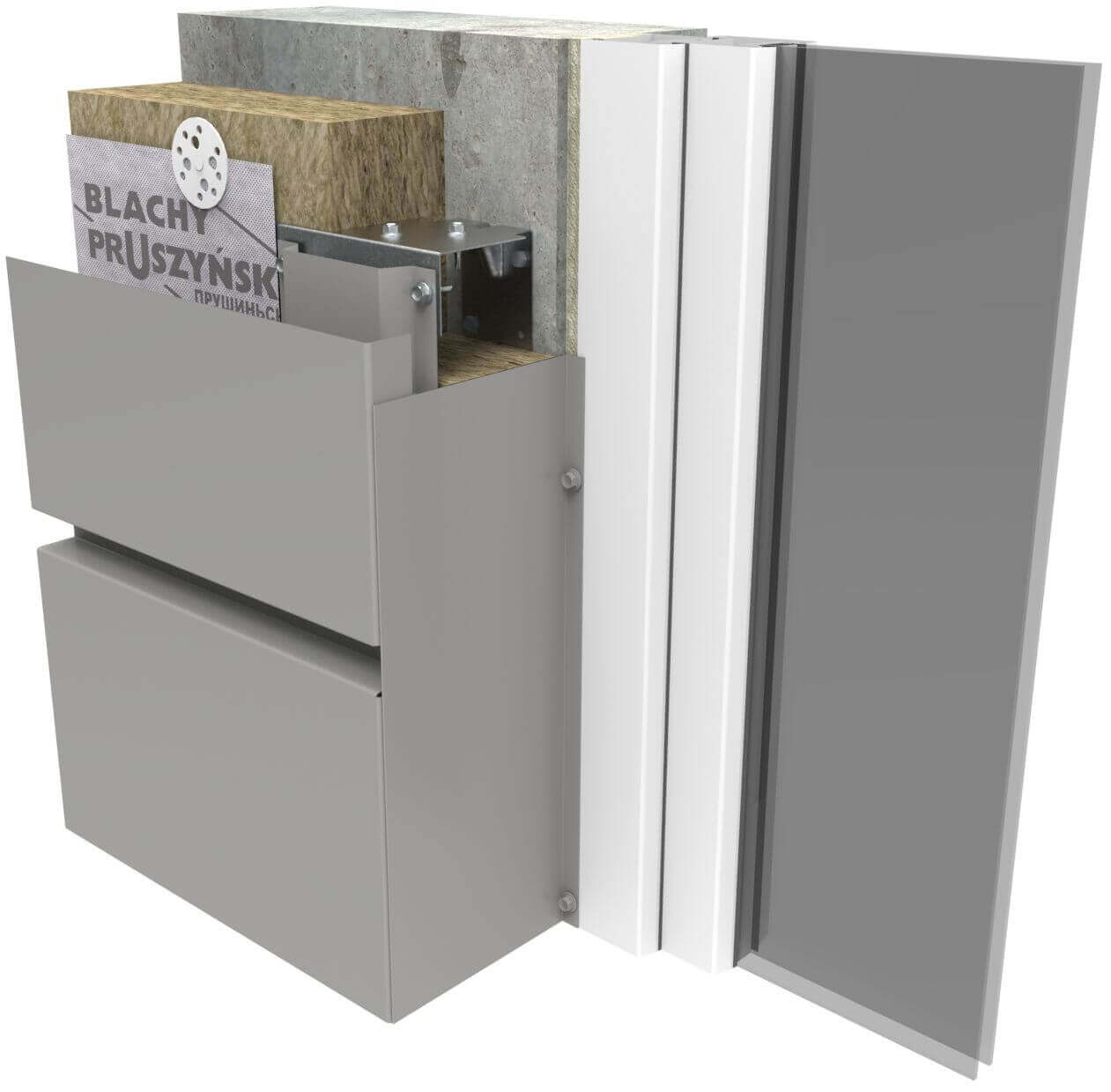

Рис. 8

pruszynski-kasseton-chertej-ris-8

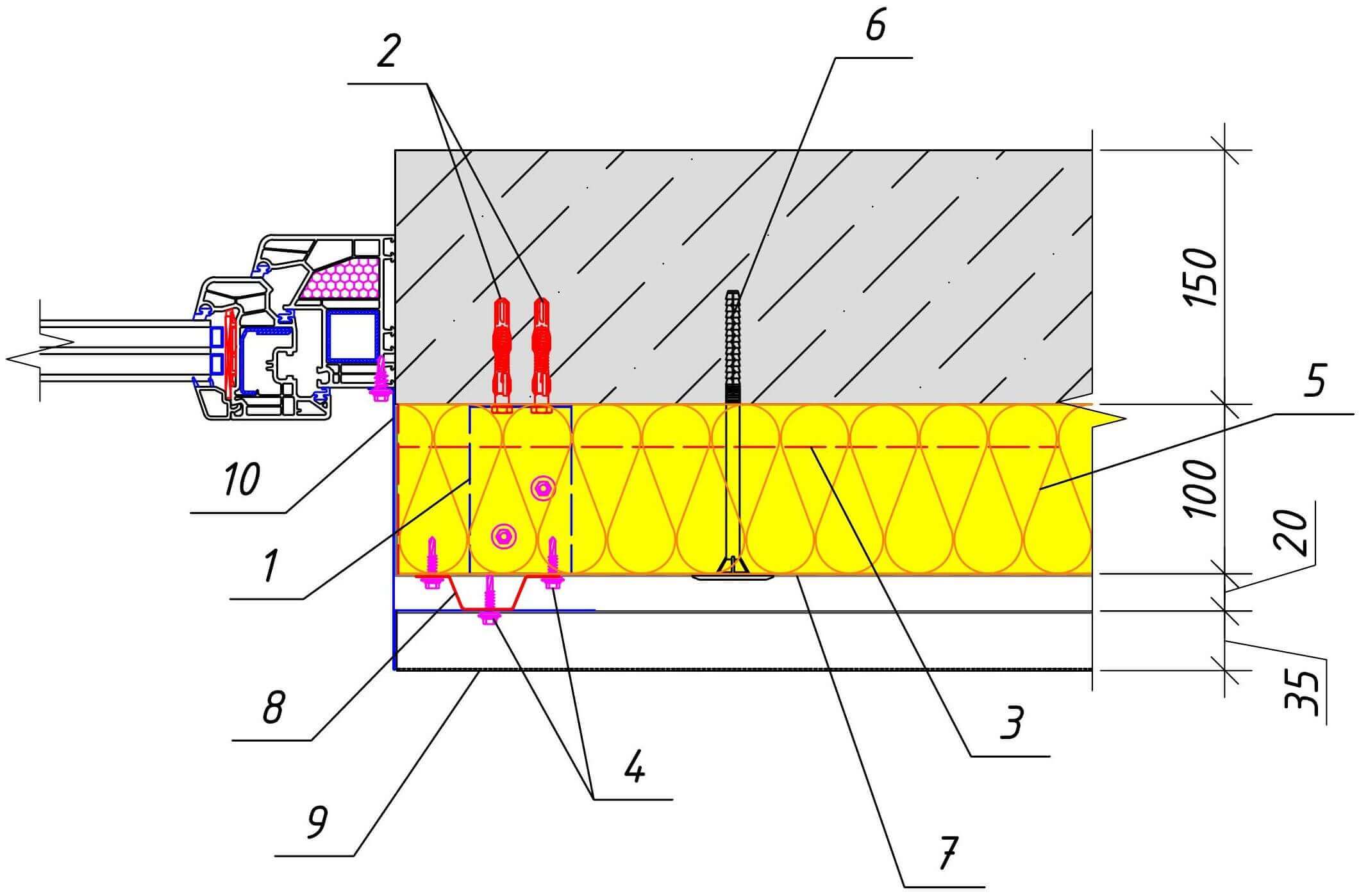

Рис. 8.1

Расшифровка условных обозначений для рисунка 8.1: 1) опорный столик; 2) дюбель; 3) L-прогон; 4) саморез; 5) утеплитель; 6) крепление термоизоляции; 7) ветроизоляционная мембрана; 8) омега-профиль; 9) кассетон (фасадная кассета); 10) планка оконная боковая.

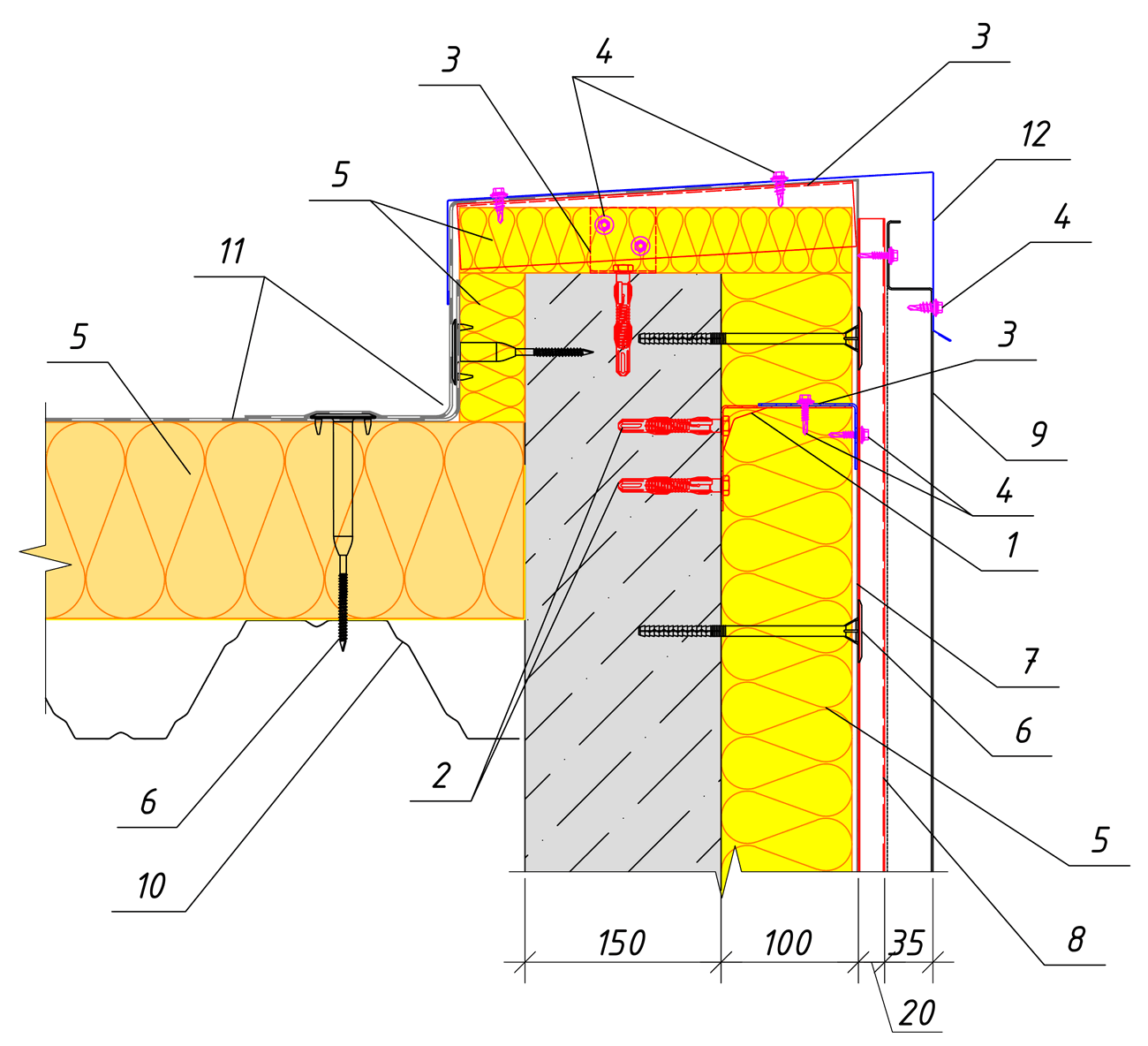

Вариант решения парапетного узла при обшивке фасадными кассетонами с утеплением

На узле показано решение с утеплением парапета и использованием нестандартной парапетной планки, которая крепиться к L-прогону на парапете. Параметры планки и L-прогона зависят от ширины парапета.

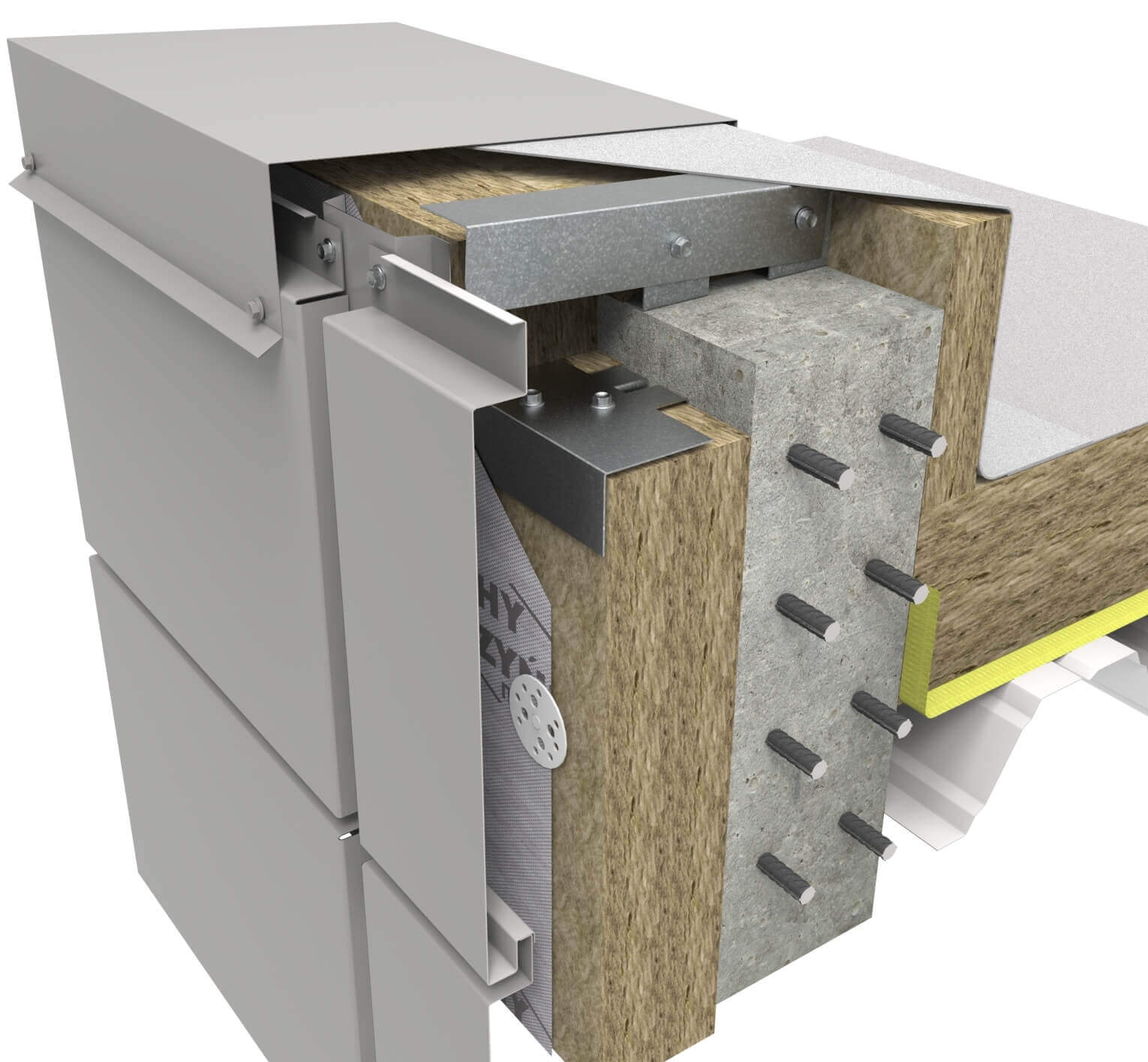

Рис. 9

pruszynski-kasseton-chertej-ris-9

Рис. 9.1

Расшифровка условных обозначений для рисунка 9.1: 1) опорный столик; 2) дюбель; 3) L-прогон; 4) саморез; 5) утеплитель; 6) крепление термоизоляции; 7) ветроизоляционная мембрана; 8) омега-профиль; 9) кассетон (фасадная кассета); 10) профанстил кровельный; 11) кровельная мембрана; 12) парапетная планка.

Планки лучше всего заказывать после замеров во время или после монтажа кассетоном, кроме стартовой, с которой начинается монтаж. В качестве примера на узлах используется кассетон с закрытым замком «К-1». Пример теплотехнического расчета, с помощью которого можно рассчитать необходимую толщину утепления фасада, можно увидеть на странице: «Теплоизоляция зданий с использованием изделий из минеральной ваты (расчеты и технические решения)»

На станице мы разместили основные типовые решения узлов при обшивке здания фасадными кассетонами с утеплением. Если Вам не подходят данные решения, специалисты компании «Прушиньски» помогут разработать нестандартные решения, учитывая особенности Вашего проекта.
