Навесные фасады зданий. Утепление фасадов

Навесные фасады зданий. Утепление фасадов

Навесные фасады зданий — это системы облицовки и утепления фасадов, которые крепятся на специальный каркас с сохранением вентиляционного зазора между слоем утеплителя и внешним фасадным материалом.

navesnoy-fasad-01

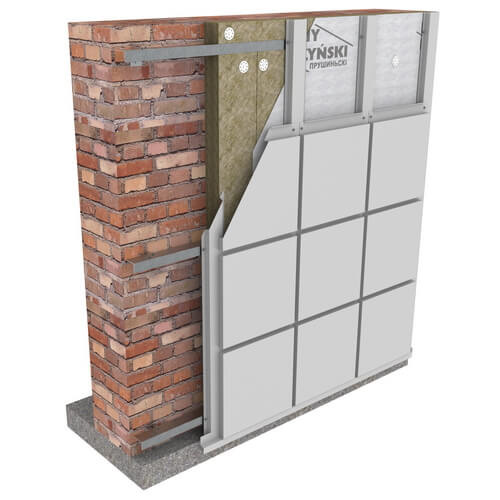

Рис. 1. Навесной вентилируемый фасад с облицовкой из фасадных кассетонов

Состав навесного вентилируемого фасада с облицовкой из фасадных кассетонов:

— уголок усиленный перфорированный (опорный столик);
— дюбель распорный;
— L-профиль, термопрокладка 5х50;
— саморез по металлу;
—  фасадный утеплитель;
— ветрозащитная мембрана;
— дюбель для теплоизоляции;
— Омега-профиль;
—  фасадный облицовочный кассетон;

Внешним облицовочным материалом в навесном вентилируемом фасаде может быть  профнастил, фасадные панели, кассетоны. При этом направление профнастила и фасадных панелей может быть как вертикальным, так и горизонтальным.

 Навесной фасад панели

Фото 1. Навесной фасад с облицовкой из фасадных панелей

Принцип работы навесных вентилируемых фасадов заключается в наличии вентиляционного зазора между слоем утеплителя и внешним элементом ограждения. За счёт перепада давления между низом фасада (отметка цоколя здания) и верхом стены (отметка карниза или парапета), образуется постоянное движение воздуха снизу вверх, что позволяет выводить конденсат с внутренней поверхности облицовочного материала и диффузионную влагу и из слоя утеплителя.

Также необходимо отметить, что за счёт отсутствия прямого контакта внешнего облицовочного материала с утеплителем это даёт дополнительный теплотехнический эффект, так как в летний период метал нагреваясь от солнца понижает передаваемую минеральной вате температура за счёт вентзазора, в котором циркулирует воздух, охлаждая метал изнутри.

 Монтаж-навесного-фасада_кассетон

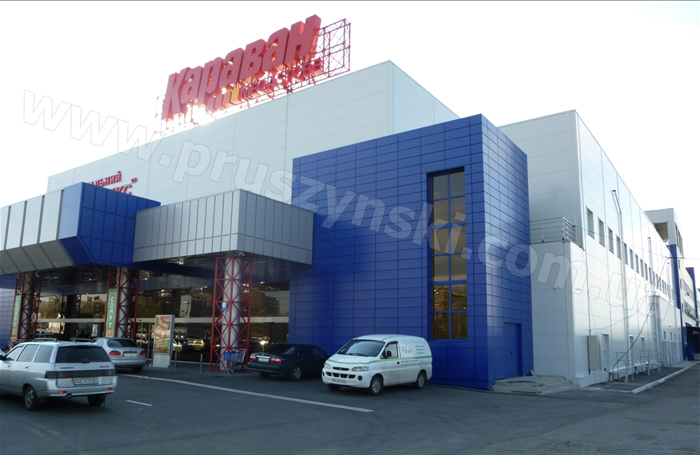

Фото 2. Навесной фасад с облицовкой из фасадных кассетонов

Монтаж навесного фасада

Монтаж конструкции навесного фасада начинается с установки опорных столиков длиной 100-150 мм на стену. Рекомендованный шаг опорных столиков по горизонтали составляет 1,0 м, а по вертикали от 1,0 до 1,5 м. Наиболее применяемый шаг столиков — это сетка 1,0м х  1,2 м. Опорный столик монтируется на стену двумя распорными дюбелями.

navesnoy-fasad-02

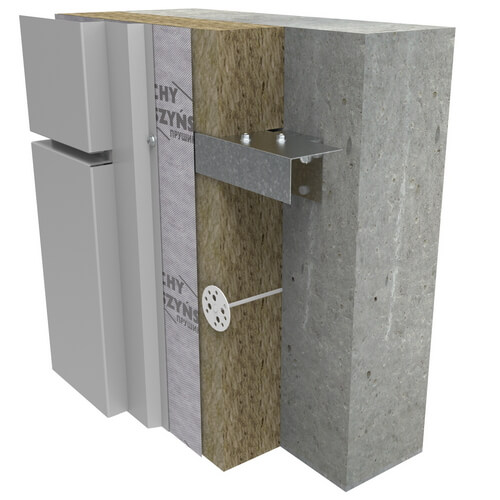

Рис. 2. Крепление навесного фасада на стену из каменных материалов

Крепление навесного фасада на стену из каменных материалов состоит из следующих компонентов:

— уголок усиленный перфорированный;
— дюбель распорный;
— L-профиль;
— саморезы;
— фасадный утеплитель;
— Омега-профиль;
— термопрокладка;
— крепление термоизоляции;
— стеновой профнастил, фасадные панели или кассетоны.

При выборе длины дюбелей для крепления опорных столиков и теплоизоляции обязательно необходимо учитывать материал, из которого построена стена здания. Чем более крохкий материал, тем большая глубина врезания дюбеля. Есть материалы, плотность и хрупкость которых вообще не дают возможности смонтировать такую конструкцию.

 navesnoy-fasad-03

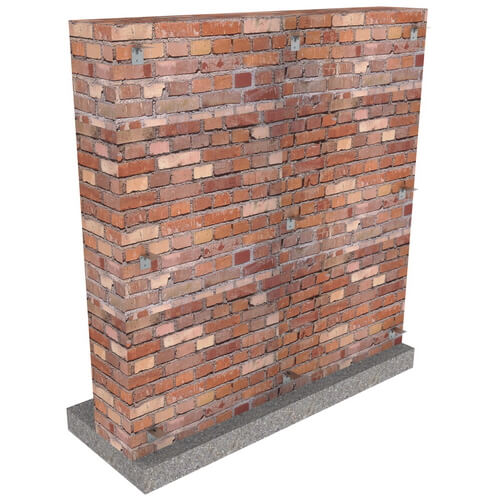

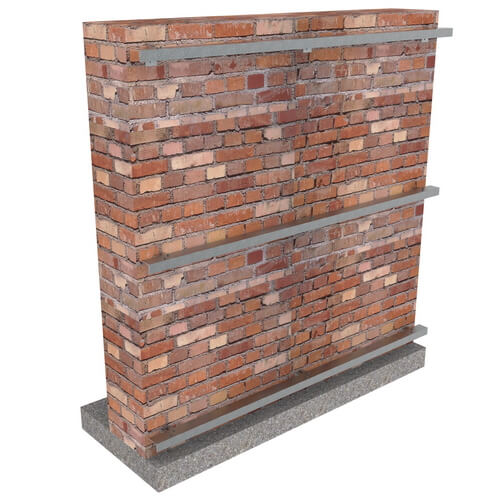

Рис. 3. Монтаж навесного фасада: установка опорных столиков

Толщина утепления в конструкции навесного фасада влияет на размер опорного столика: размер горизонтальной полки уголка должен быть не меньше толщины утеплителя. На уголок крепится L-профиль толщиной 1,0; 1,25 или 1,50 мм (в зависимости от горизонтального и вертикального шага опорных столиков и типа фасадного профиля).

  navesnoy-fasad-04

Рис. 4. Монтаж навесного фасада: установка опорных L-профилей

Основная идея применения в качестве подконструкции двух элементов (опорный столик и L-профиль) заключается в возможности выравнивании существующих фасадов, что особенно важно при ремонте и утепления стен существующих зданий. При необходимости выравнивания перепадов на стене 20-30 мм применяется опорный столик (50х80 или 100х80 – в зависимости от толщины утепления фасада), при этом L-профиль применяется размером 50х50. При наличии неровностей на фасаде до 50 мм также применяется разнополочный L-профиль (50х75 или 50х100).

На вертикальную полку L-профиля устанавливается самоклеющаяся термопрокладка 5х50, для разрезания прямого контакта между подконструкцией и внешним облицовочным элементом и улучшения теплотехнических характеристик фасада.

 После этого с помощью специальных дюбелей на фасад устанавливается утеплитель. Тип и размер дюбеля для теплоизоляции определяется толщиной и типом утеплителя.

navesnoy-fasad-05

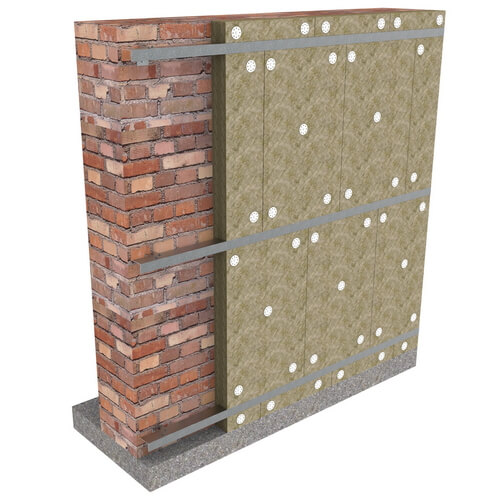

Рис. 5. Монтаж навесного фасада: установка и крепление плит утеплителя

 В связи с наличием вентиляционного зазора между утеплителем и облицовочным материалом, минеральную вату рекомендуется закрыть ветроизоляцией с высокой паропропускной способностью (супердиффузионной мембраной) или применить утеплитель с защитным слоем из стекловолокна (фото 6).

navesnoy-fasad-06

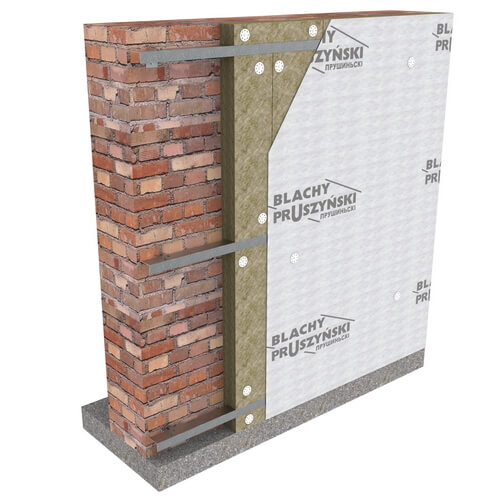

 Рис. 6. Монтаж навесного фасада: установка и крепление ветроизоляции (супердиффузионной мембраны)

 После этого монтируется внешний элемент ограждения. Если в качестве данного элемента определён фасадный профнастил с вертикальным расположением гофр, то монтаж проводится непосредственно на L-профиль.

 navesnoy-fasad-07

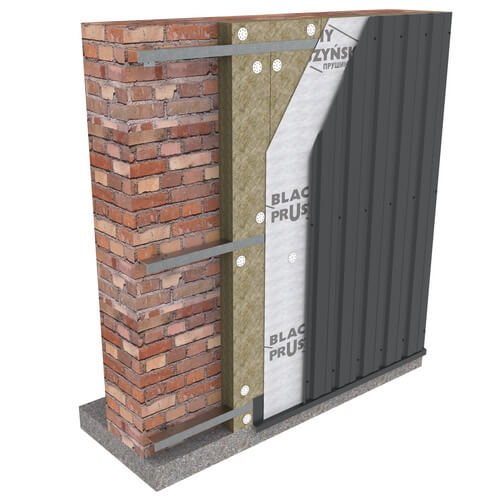

Рис. 7. Монтаж навесного фасада: устройство облицовки из профнастила

 Таким же образом монтируются фасадные панели с вертикальным расположением.

 navesnoy-fasad-08

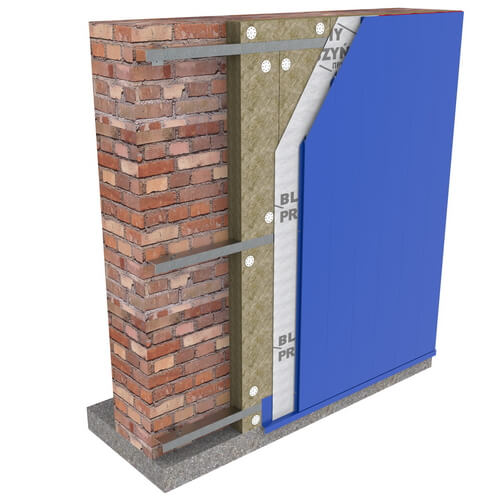

Рис. 8. Монтаж навесного фасада: устройство облицовки из вертикально расположенных фасадных панелей

 В случае выбора кассетонов в качестве облицовки фасада (а также фасадных панелей с горизонтальным расположением), на L-профили с помощью саморезов для металла вертикально монтируется омега-профили, на которые крепятся кассетоны.

 navesnoy-fasad-09

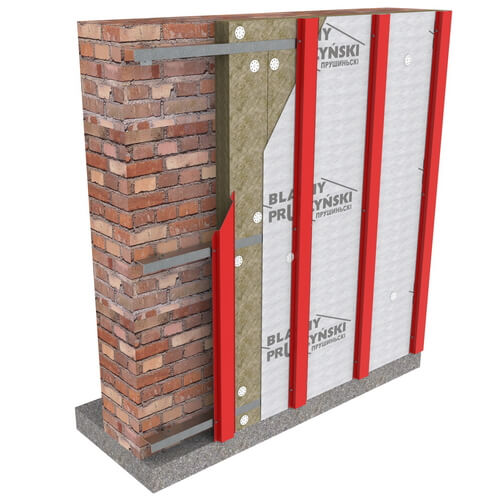

Рис. 9. Монтаж навесного фасада: установка Ω-профилей

  Компания «Прушиньски» производит оцинкованные холоднокатаные Ω-профили трех типов: омега 20; омега 30; омега 50. Толщина Ω-профилей может быть 0,7 и 1,0 мм, а длина от 0,5 до 6,0 м. В случае применения кассетонов с закрытым стыком используются Ω-профили в цвет кассетонов.

Для кассетонов с с закрытым стыком (кассетон К-1 и К-2) применяются омега прогоны такого же цвета, как кассетон.

 navesnoy-fasad-10

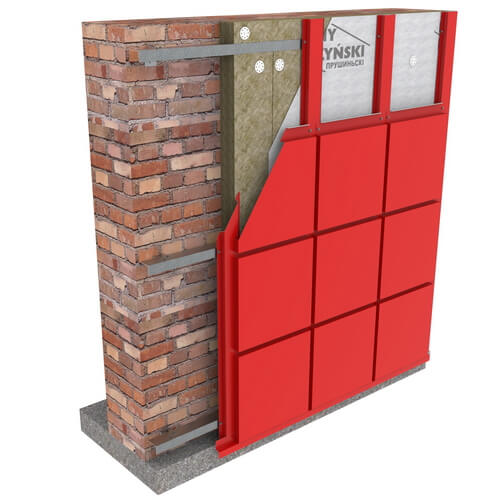

Рис. 10. Монтаж навесного фасада: установка фасадных кассетонов на каркас из Ω-профилей

Для кассетонов с открытым стыком (кассетон Т-1), а также при обшивке фасадными PS-панелями и профнастилом горизонтально, используются омега прогоны с оцинкованным покрытием.

navesnoy-fasad-11

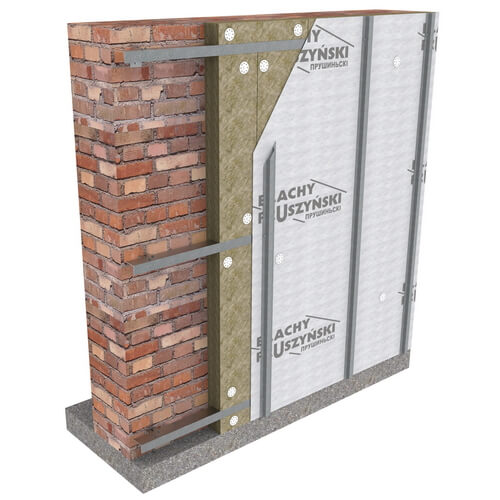

Рис. 11. Монтаж навесного фасада: установка фасадных кассетонов на каркас из оцинкованных Ω-профилей

Фасадные PS-панели крепятся к омега прогонам оцинкованными саморезами с пресшайбой. Стык панелей осуществляется через специальную планку стыка.

navesnoy-fasad-12

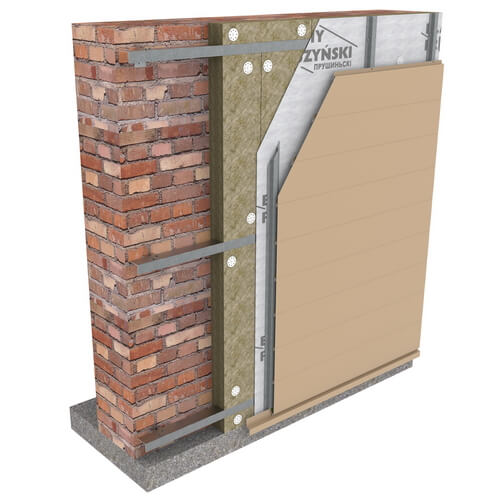

Рис. 12. Монтаж навесного фасада: устройство облицовки из горизонтально расположенных фасадных панелей

Профнастил крепится к омега прогонам саморезами в каждую волну профиля. Стык листов осуществляется на омега прогоне с перенахлестом листов.

navesnoy-fasad-13

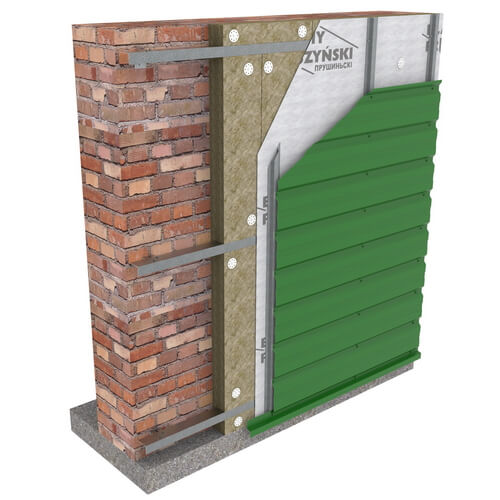

Рис. 13. Монтаж навесного фасада: устройство облицовки из горизонтально расположенного профнастила

 Инженеры компании «Прушиньски» при работе с проектом помогут Вам подобрать сечение и тип опорных столиков, L-прогонов, омега-прогонов, а также сделают раскладки и ведомости профнастила, PS-панелей или кассетонов и других материалов, необходимых для реализации объекта. Также нами осуществляется шеф-монтаж (при необходимости).

 Монтаж навесного фасада панели

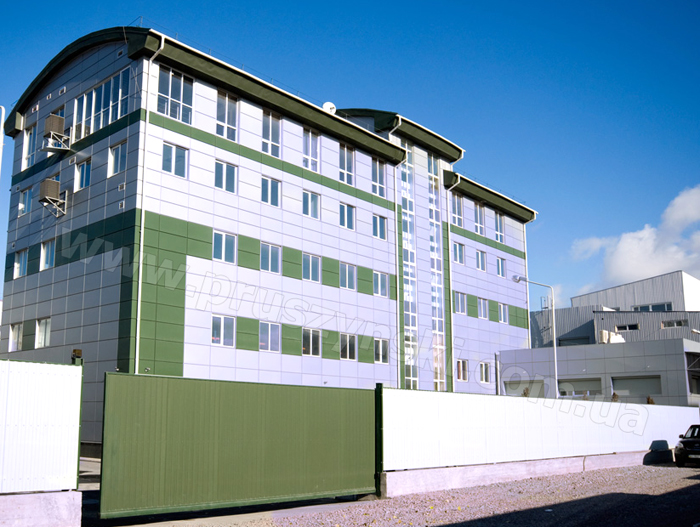

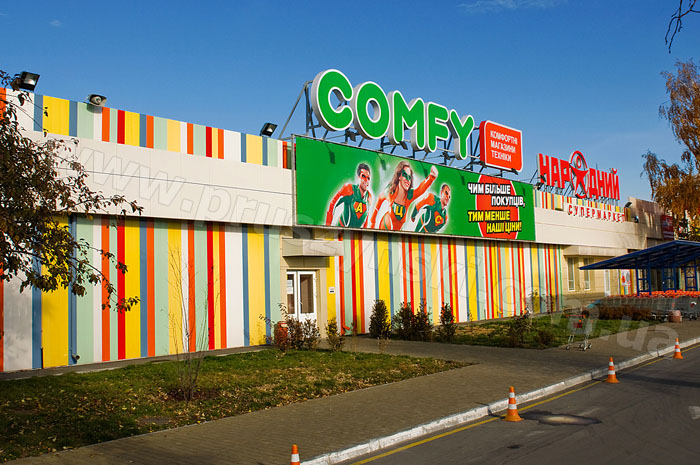

Фото 3. Навесной фасад с облицовкой из фасадных панелей

 Монтаж навесного фасада касетоны

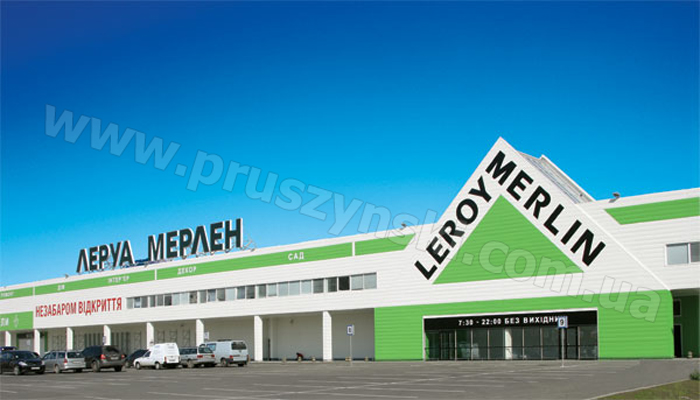

Фото 4. Навесной фасад с облицовкой из фасадных кассетонов с открытым стыком

 Облицовка фасада существующего здания

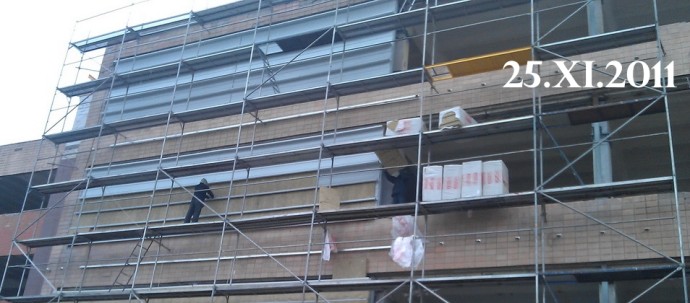

Фото 5. Облицовка стен существующего здания с применением опорных столиков и  L-профилей

Получить квалифицированную инженерную консультацию Вы можете обратившись в Инженерный департамент компании Прушиньски по телефону: (044) 492 76 86, (044) 492 76 87 или по электронной почте: calc@pruszynski.com.ua

Купить  фасадные и другие материалы производства компании “Прушиньски” Вы можете, обратившись в департаменты и региональные представительства компании во всех регионах Украины
