Монтаж сэндвич-панелей стен и кровли

В этой статье мы рассмотрим: производство, доставка, выгрузка, упаковка, маркировка и монтаж сэндвич-панелей стен и кровли по металлическому каркасу. В предыдущей статье речь шла о проектировании и монтаже каркаса.

В этой части статьи о строительстве быстромонтируемого здания в Николаеве речь пойдет о монтаже сэндвич-панелей стен и кровли ангара.

В качестве ограждающих конструкций в проект БМЗ были внесены стеновые и кровельные ограждающие конструкции из сэндвич-панели заводского изготовления. При монтаже строительстве БМЗ монтаж осуществлялся с применением сэндвич-панелей производства компании «Прушиньски».

 bmz-angar-v-nikolaeve-montazh-sendvich-panelej (1)

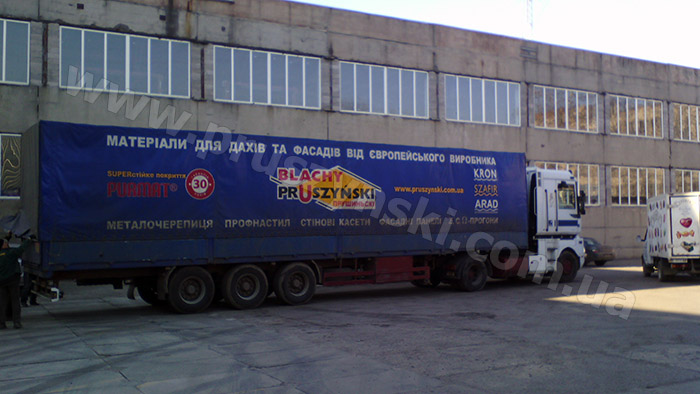

Фото 1. Доставка сэндвич-панелей Прушиньски для монтажа на объекте

Изготовление сэндвич-панелей происходит под заказ. Срок изготовления на заводе Прушиньски 3-4 недели. Поставка на объект заказчика осуществляется в специальной упаковке, которая стандартно предназначена для выгрузки с помощью погрузчика. Однако благодаря прокладкам из пенопласта между пачками, выгрузка упаковок сэндвич-панелей на строительной площадке может осуществляться как краном, так и погрузчиком.

 bmz-angar-v-nikolaeve-montazh-sendvich-panelej (2)

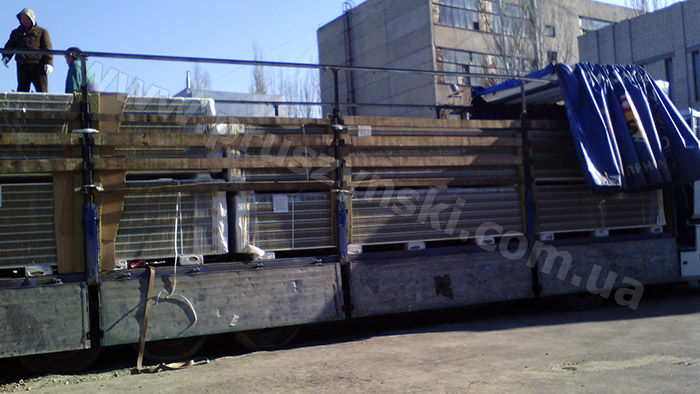

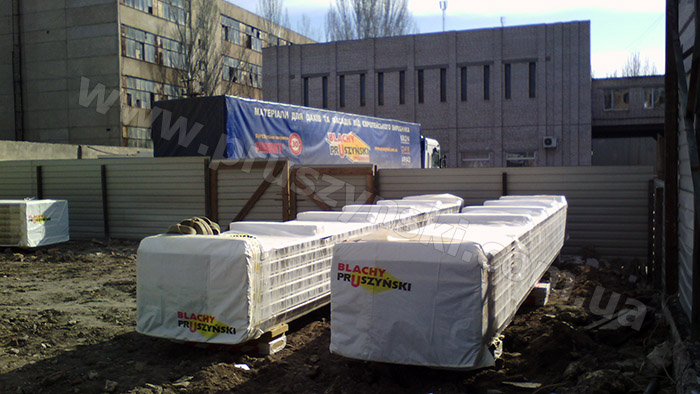

Фото 2. Выгрузка сэндвич-панелей для монтажа на объекте

Сэндвич-панели согласно проекту имели следующие характеристики:

  • Толщина сэндвич-панели — 100 мм, наполнение — минеральная вата «Paroc» плотностью 120 кг/м3.
  • Наружная и внутренняя обшивка сэндвич-панели — оцинкованный металл  с полимерным покрытием, толщиной 0,5 мм, RAL 9006 (наружная обшивка), 9010 (внутренняя обшивка).

bmz-angar-v-nikolaeve-montazh-sendvich-panelej (3)

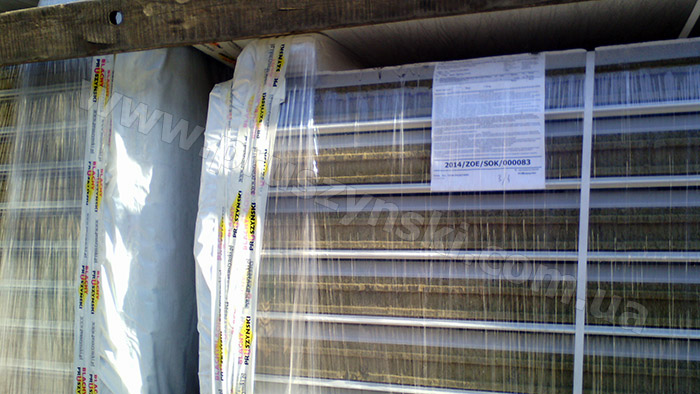

Фото 3. Упаковка и маркировка сэндвич-панелей Прушиньски, паспорт на партию.

 bmz-angar-v-nikolaeve-montazh-sendvich-panelej (4)

Фото 4. Сендвич-панели после выгрузки на стройплощадке

Перед началом строительства ограждающих конструкций стен и кровли представитель компании Прушиньски уточнил для строительной организации и технадзора заказчика информацию по монтажу сэндвич-панелей стен и кровли согласно подготовленной монтажной схемы. Все расчеты и чертежи были выполнены инженерным отделом компании.

Монтаж сэндвич-панелей стенового ограждения

В строительстве этого быстромонтируемого здания применялся наиболее эффективный горизонтальный тип монтажа стеновых сэндвич-панелей. Крепление сэндвич-панелей к основному каркасу осуществляется при помощи специальных саморезов по металлу 5,5х6,3х150 RAL 9006, где 5,5 мм — диаметр сверла, 6,3 мм — диаметр самореза, 150 мм — длина самореза.

 bmz-angar-v-nikolaeve-montazh-sendvich-panelej (5)

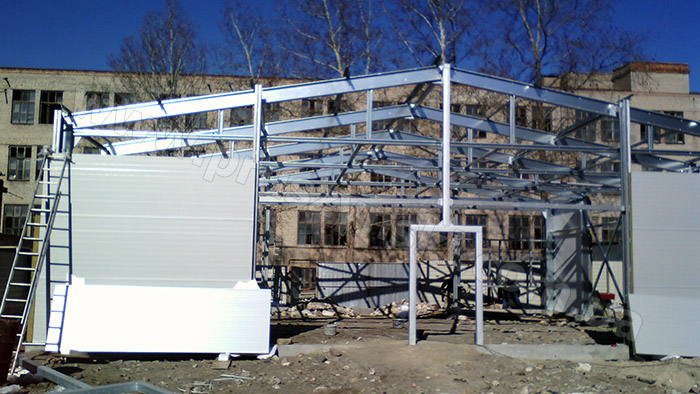

Фото 5. Горизонтальный монтаж сэндвич-панелей Прушиньски

bmz-angar-v-nikolaeve-montazh-sendvich-panelej (6)

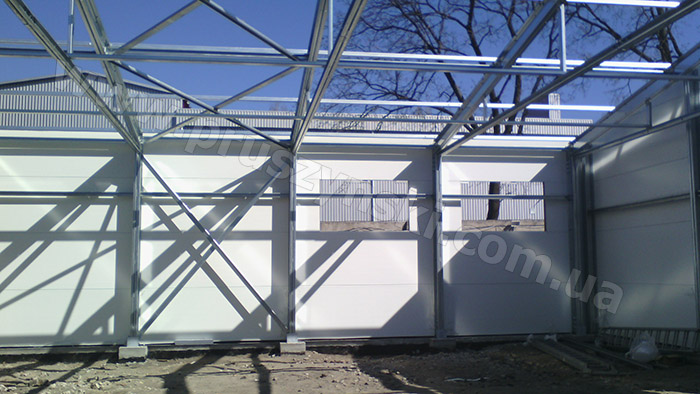

Фото 6. Горизонтальный монтаж сэндвич-панелей. Вид изнутри

В первую очередь монтируются стеновые сэндвич-панели на готовый каркас здания (фото 7, 8, 9). В данном конкретном случае монтаж осуществлялся с углов, но это не принципиально.

bmz-angar-v-nikolaeve-montazh-sendvich-panelej (7)

Чтобы не повредить сэндвич-панели, в процессе монтажа применяются специальные струбцины.

 bmz-angar-v-nikolaeve-montazh-sendvich-panelej (8)

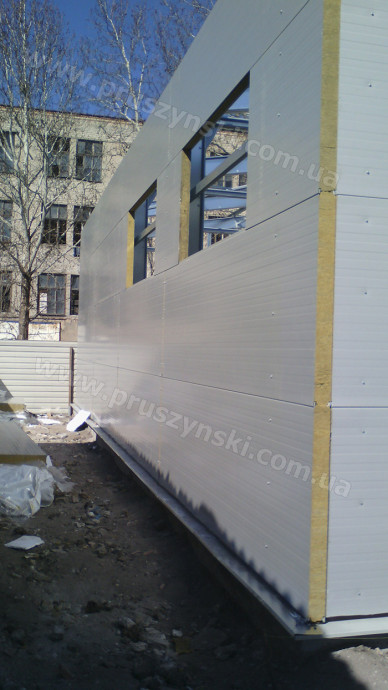

Фото 7. Стеновые сэндвич-панели после горизонтального монтажа

bmz-angar-v-nikolaeve-montazh-sendvich-panelej (9)

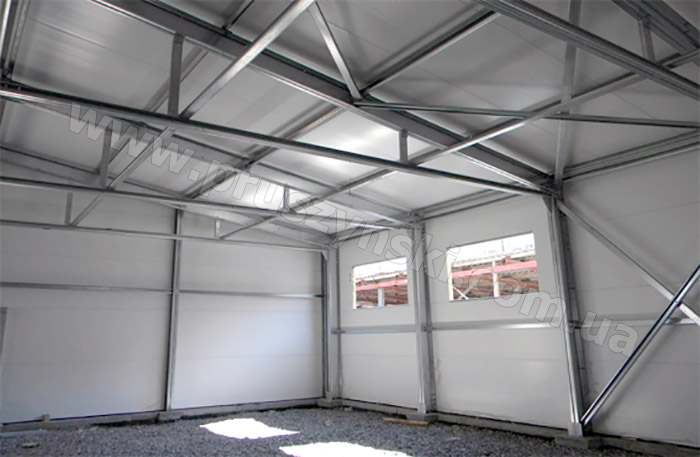

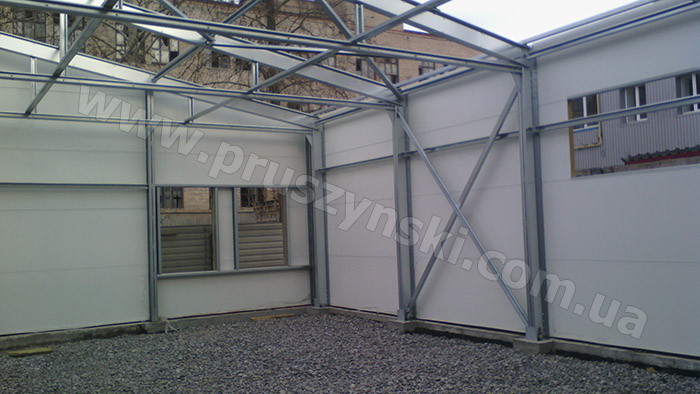

Фото 8. Смонтированные стены изнутри БМЗ

Ниже на фотографии представлен смонтированные боковой и торцевой фасады быстромонтируемого здания. В дальнейшем угловой стык уплотняется с применением  минеральной ваты и обрамляется фасонными изделиями.

 bmz-angar-v-nikolaeve-montazh-sendvich-panelej (10)

Фото 9. Угол здания до зашивки фасонным изделием

Далее горизонтальные стыки сэндвич-панелей зашиваются фасонными изделиями. Подробнее о монтаже планок для ограждения из сендвич-панелей рассказано ниже.

При формировании оконного проема в теле сэндвич-панели, его нужно усиливать сверху и снизу П-образным профилем, изготовленным из оцинкованной стали толщиной 1,0 мм. Крепление оконного блока осуществляется непосредственно в этот проем.

 bmz-angar-v-nikolaeve-montazh-sendvich-panelej (11)

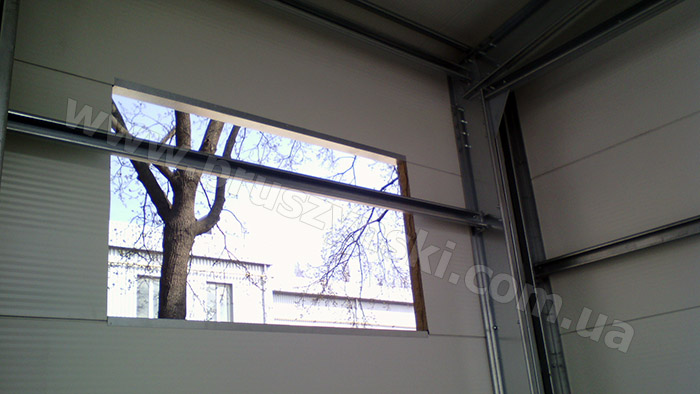

Фото 10. Оконный проем в теле сэндвич-панели

После монтажа стенового ограждения производится подготовка кровельных панелей к монтажу. Подрезается узел свеса, на гофру наносится лента для герметизации.

 bmz-angar-v-nikolaeve-montazh-sendvich-panelej (12)

Фото 11. Подготовка кровельных сэндвич-панелей к монтажу.

Далее осуществляется подъем кровельных сэндвич-панелей при помощи автомобильного крана и специальных струбцин.

bmz-angar-v-nikolaeve-montazh-sendvich-panelej (13)

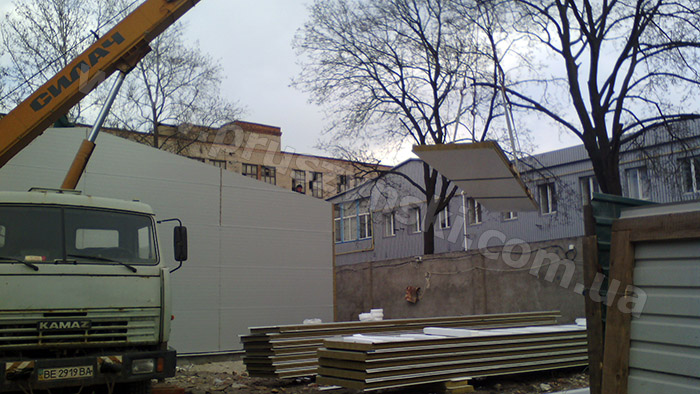

Фото 12. Подъем сэндвич-панелей на кровлю

  bmz-angar-v-nikolaeve-montazh-sendvich-panelej (14)

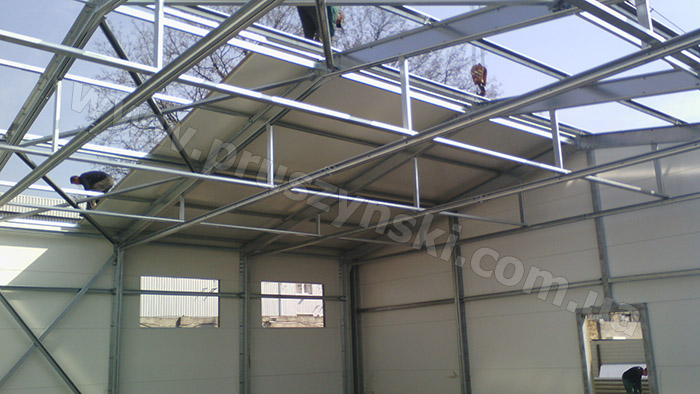

Фото 13. Укладка кровельных сэндвич-панелей на каркас здания

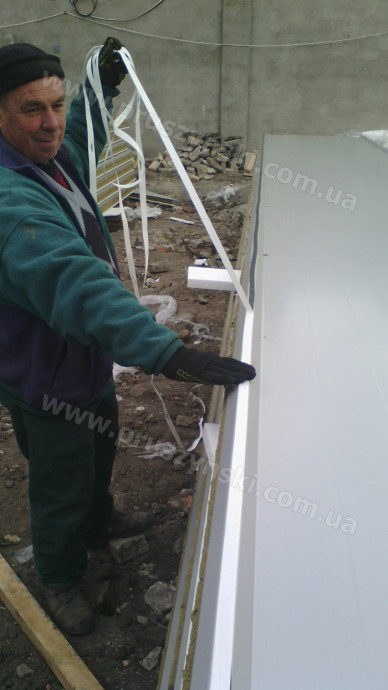

 Монтаж сэндвич-панелей осуществляется поштучно, с последующим обязательным креплением и установкой всех необходимых герметизирующих прокладок в местах стыков. На этом этапе обязательно контролировать качество уплотнения стыков. Такой контроль является важным для достижения полной герметизации кровельного ограждения. Это является одним из ключевых моментов долговечной эксплуатации здания.

После закрепления очередной кровельной сэндвич-панели саморезами по металлу 5,5х6,3х150, (5,5 мм — толщина сверла, 6,3 мм — диаметр самореза, 150 мм — длина) укладывается следующая панель.

bmz-angar-v-nikolaeve-montazh-sendvich-panelej (15)

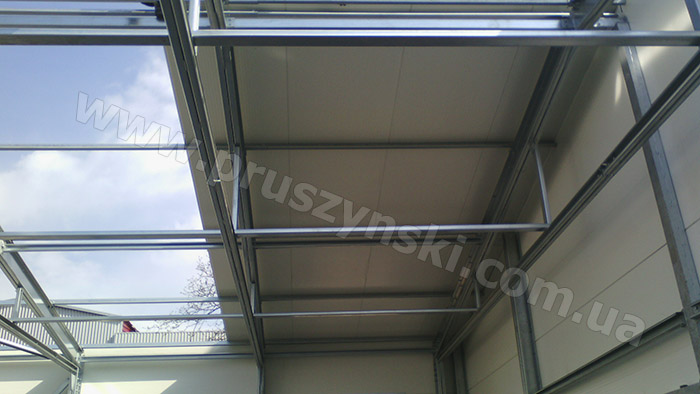

Фото 14. Смонтированные сэндвич-панели на кровле

Монтаж планок ограждения из сэндвич-панелей заводского изготовления

stroitelstvo-bmz-v-nikolaeve (1)

Далее в разделе 4 будет представлен монтаж планок и аксессуаров для сэндвич-панелей.

После монтажа стеновых и кровельных сэндвич-панелей, готовность БМЗ составляет 90%. Завершающий этап монтажа быстромонтируемого здания с применением сэндвич-панелей — монтаж стеновых и кровельных планок.

К стеновым планкам относятся:

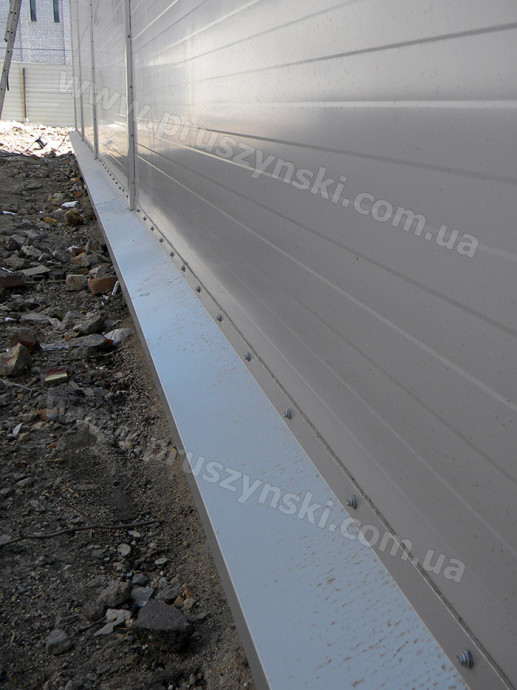

Цокольная планка (спецпланка, которая прикрывает стык стеновых панелей и бетонного цоколя, а так также служит отливом).

1

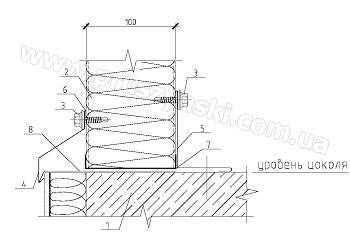

1) цоколь;

2) стеновая сэндвич-панель PWS-W t=100 мм;

3) саморез по металлу 4,8х19 мм;

4) цокольная планка ЦП-1;

5) внутренняя цокольная планка ВЦП-1;

6) силиконовый герметик;

7) гидроизоляция BIT TAPE 150;

8) вспомогательная планка ВП-1

stroitelstvo-bmz-v-nikolaeve (3)

Фото 15. Цокольный узел для стеновой сэндвич-панели в сборе

stroitelstvo-bmz-v-nikolaeve (4)

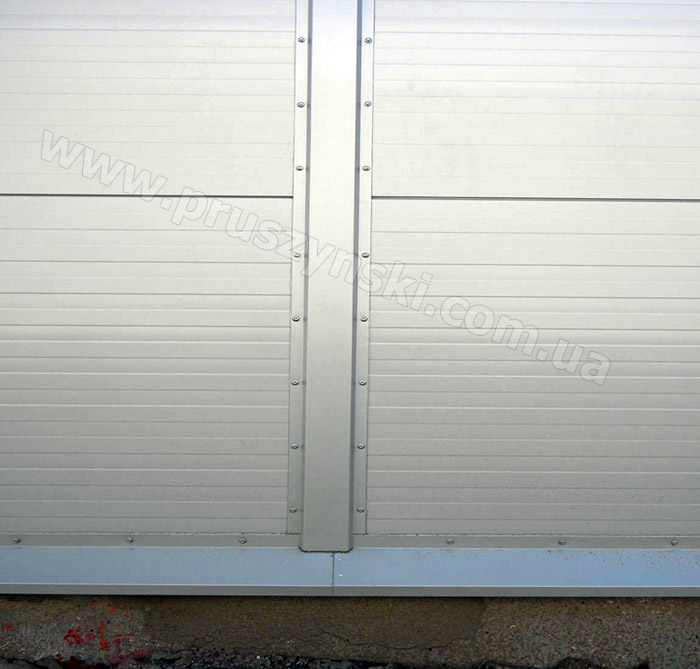

Фото 2. Соединительная планка (спецпланка, которая прикрывает вертикальный стык сэндвич-панелей)


Монтаж угловой планки (УП-2)

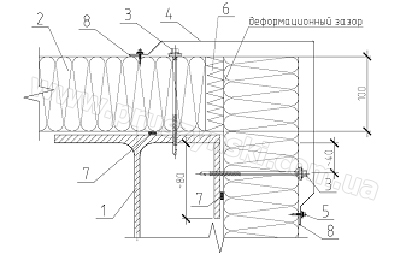

21) колонна каркаса;

2) стеновая сэндвич-панель PWS-W t=100 мм;

3) саморез по металлу 5,5х6,3х150 мм;

4) угловая планка наружная УП-2;

5) саморез по металлу 4,8х19;

6) минераловатный утеплитель (плотность 30-45 кг/м3);

7) термопрокладка 5х50 мм;

8) силиконовый герметик.

stroitelstvo-bmz-v-nikolaeve (5)

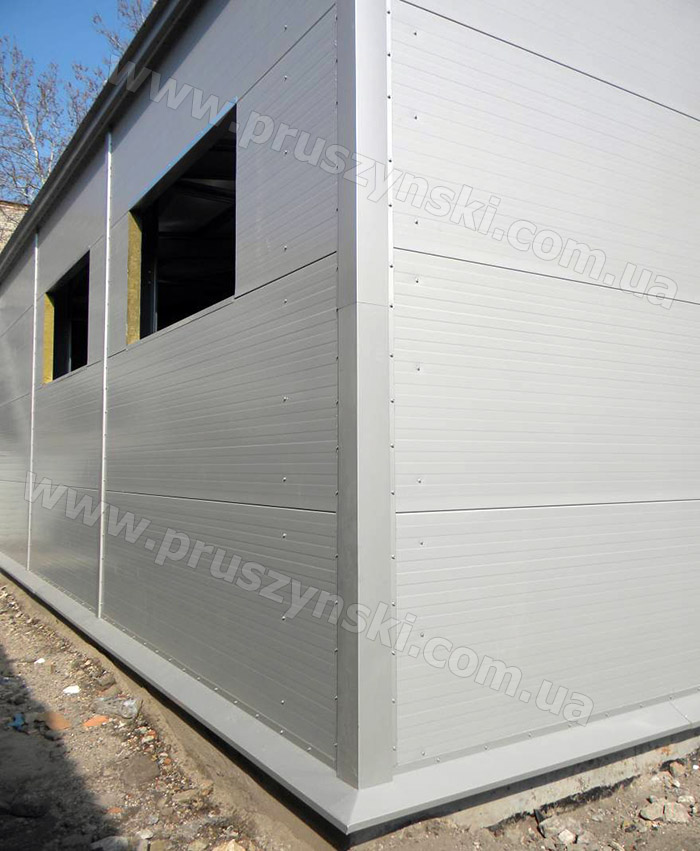

Фото 16. Угловая планка

Для крепления всех планок применяются саморезы по металлу 4,8х19 (до 3 мм), с шагом 30-50 см. Планки имеют стандартную длину 2 м, но могут изготавливаться под заказ в нестандартных длинах с учетом особенностей проекта и для уменьшения материальных и трудовых затрат.

Монтаж кровельных планок

Для кровли из сэндвич-панелей были смонтированы следующие планки:

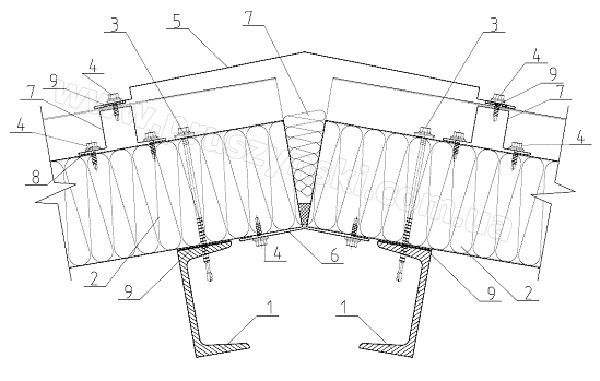

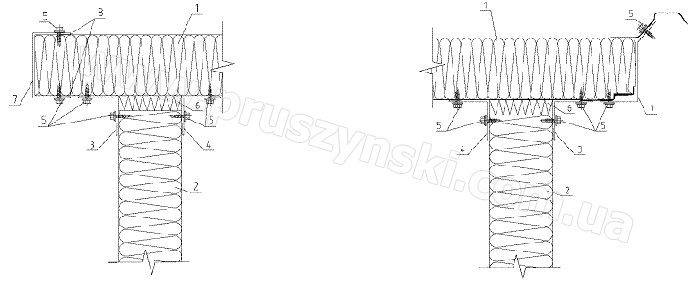

планка конька (состоит из 2-х частей — опорного Ω-образного уголка (ОП1) и конькового элемента (К1).

3

1) опорный прогон;

2) кровельная сэндвич-панель PWD-W t=100 мм;

3) саморез по металлу 5,5х6,3х150 мм

4) кровельный саморез по металлу 4,8х19 мм;

5) коньковая планка К-1;

6) коньковая планка внутренняя К-2;

7) минераловатный утеплитель (плотность 30-45 кг/м3);

8) опорная планка ОП-1;

9) термопрокладка 5х50 мм.

stroitelstvo-bmz-v-nikolaeve (8)

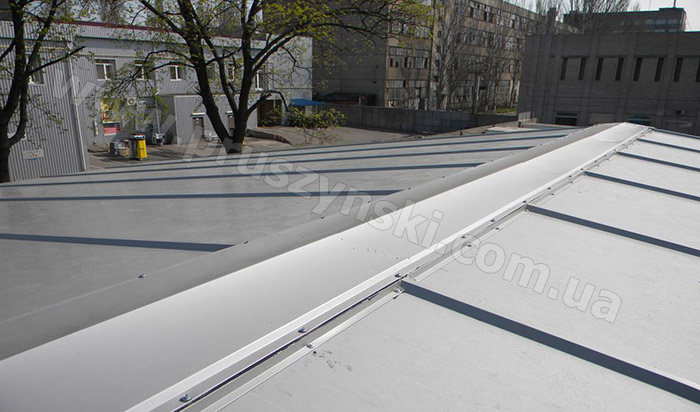

Фото 17. Планка конька после монтажа на кровле

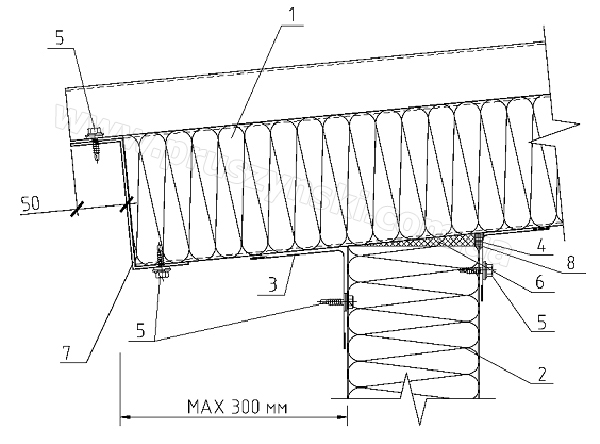

Карнизный узел (состоит из декоративных уголков (ВК-1 и ВК-2), и Z-образной планки (ЛП-1), которая прикрывает торцевой свес панели, может выполнять функцию планки для крепления водосточной системы, если произведена из металла большей толщины, рассчитанного под данную нагрузку.

4

1) кровельная сэндвич-панель PWS-W t=100 мм;

2) стеновая сэндвич-панель PWD-W t=100 мм;

3) наружная планка ВК-2;

4) внутренняя планка ВК-1;

5) саморез по металлу 4,8х19 мм;

6) минераловатный утеплитель (плотность 30-45 кг/м3);

7) лобовая планка ЛП-1;

8) силиконовый герметик.

stroitelstvo-bmz-v-nikolaeve (10)

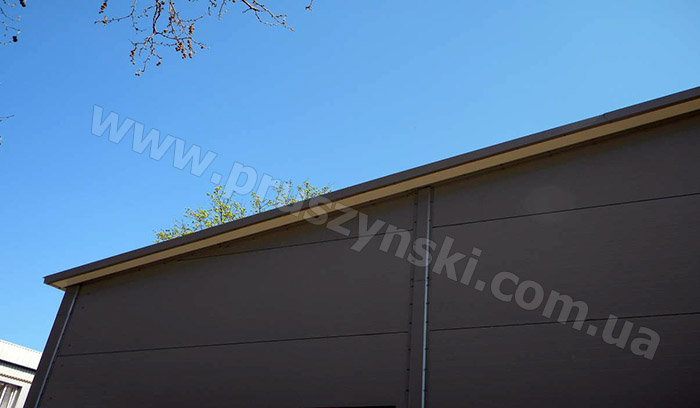

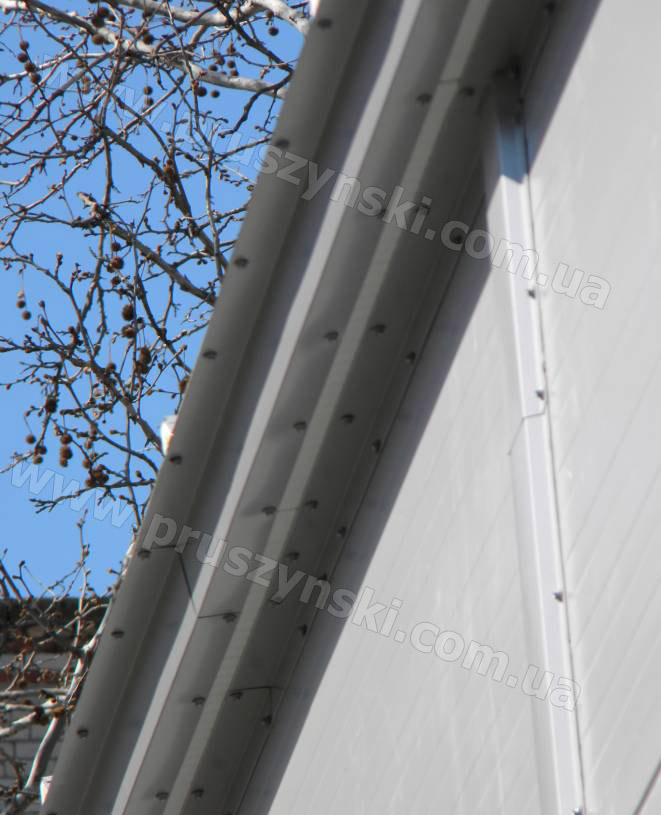

Фото 18. Планка свеса

Ветровая планка (закрывает торец ската здания на кровельной сендвич-панели). Также при необходимости, если свес имеет вылет за плоскость стены здания, как в данном случае, устанавливается декоративная планка, которая прикрывает стык стеновой и кровельной панели. В данном примере показаны два варианта отделки узла – справа и слева от здания.

5

1) кровельная сэндвич-панель PWS-W t=100 мм;

2) стеновая сэндвич-панель PWD-W t=100 мм;

3) наружный уголок УН-1;

4) внутренний уголок УВ-2;

5) саморез по металлу 4,8х19 мм;

6) минераловатный утеплитель (плотность 30-45 кг/м3);

7) торцевая планка ТП-2;

8) силиконовый герметик.

stroitelstvo-bmz-v-nikolaeve (12)

Фото 19. Ветровая планка

Заключительным этапом монтажа здания является установка планок отделки оконных и дверных проемов.

stroitelstvo-bmz-v-nikolaeve (13)

1) П-образный прогон t=1,00 мм (ПП);

2) стеновая сэндвич-панель PWD-W t=100 мм;

3) рама окна;

4) саморез по металлу 5,5х6,3х150 мм;

5) силиконовый герметик;

6) верхний отлив О-1;

7) планка примыкания ПП-1;

8) минераловатный утеплитель (плотность 30-45 кг/м3);

9) монтажная пена;

10) саморез по металлу 4,8х19 мм;

11) отлив окна О-1.

Данные элементы строго индивидуальны для каждого здания. В зависимости от проектного решения оконные планки устанавливаются после окон и дверей непосредственно, или других технических элементов (решетки, оборудование и т. д.):

stroitelstvo-bmz-v-nikolaeve (14)

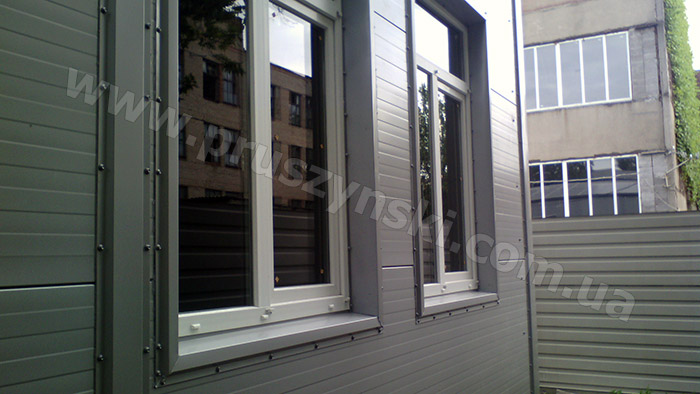

Фото 20. Монтаж оконных проемов. Вид снаружи

stroitelstvo-bmz-v-nikolaeve (15)

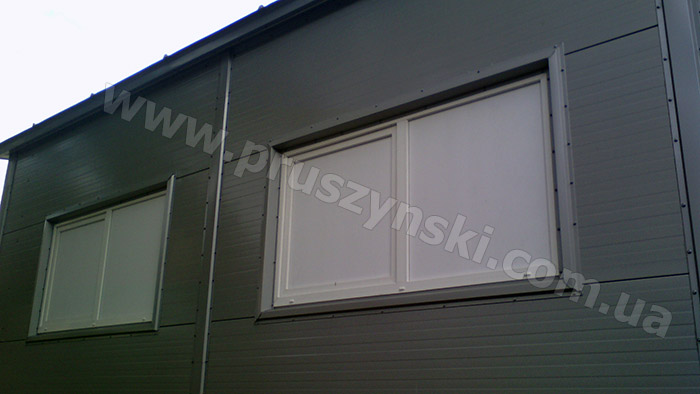

Фото 21. Монтаж оконных проемов. Окна глухие

От аккуратности монтажа планок на сэндвич-панели зависит внешний вид быстровозводимого здания. В данном случае монтажники постарались и выполнили свою работу хорошо.
