Испытания разных видов профнастила на точечную нагрузку

Компания «Прушиньски» совместно с компанией «Walraven» (производитель крепёжных систем и элементов, с помощью которых крепиться дополнительное оборудование к профнастилу) провели испытания разных видов профлиста на точечную нагрузку, приложенную к профилю.

испытание профнастила Прушиньски испытание профнастила Прушиньски

Почему возникла необходимость в проведении испытаний несущей способности профнастила на точечные нагрузки?

    На сегодняшний день все чаще применяются разные способы крепления инженерных сетей и другого оборудования к несущему профнастилу во многих ТРЦ, производственных и складских помещениях (где профнастил применяется в качестве несущего перекрытия или кровельного материала).

      Но когда возникал вопрос: «А сколько можно крепить на одну точку к 1-ой волне профнастила?» проектировщики, конструкторы, производители и монтажные организации могли лишь предположить о допустимых нагрузках.

     Согласно расчетным данным компании «Прушиньски», производителя профнастилов, можно точно рассчитать несущую способность любого типа профнастила на равномерно-распределённую нагрузку, исходя из длины листа, количества пролетов, расстояния между пролетами, ширины опоры и других условий но данные расчеты не предполагают расчет точечной нагрузки.

Инициатором испытаний выступила одна из ведущих строительных компаний «Мегалайн», на двух объектах которой (ТРЦ «Блокбастер» и ТРЦ «Лавина») применяются профнастилы производства «Прушиньски». Конструкторы и проектировщики «Мегалайн» решили подойти к вопросу крепления более тщательно и обратились к «Прушиньски» и «Walraven» (поставщик крепления на указанные объекты) с вопросом: «какую нагрузку можно приложить к профнастилу на одну точку?».

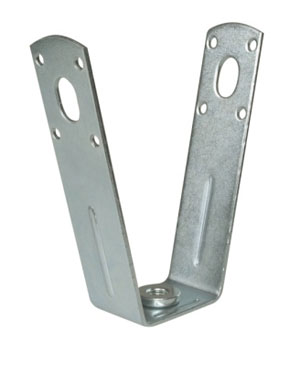

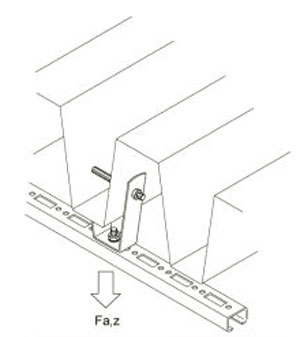

Компания «Прушиньски» совместно с компанией «Walraven» провела испытания на нагрузочные характеристики подвески-трапеции с целью безопасного монтажа на объектах без повреждения несущего профнастила.

    Цель испытаний: определить граничную нагрузку на несущий профнастил, при которой не будет происходить его деформация в точке крепления подвеса с последующим разрушением.

 Объект испытаний:

  1. Профнастил Т160 (толщина 1 мм) с прикрепленной подвеской-трапецией M10.
  2. Профнастил Т160 (толщина 0,75 мм) с прикрепленной подвеской-трапецией M10.
  3. Профнастил Т150 (толщина 0,75 мм) с прикрепленной подвеской-трапецией M10.
  4. Профнастил Т92 (толщина 0,7 мм) с прикрепленной подвеской-трапецией M10.

 При этом испытывались три типа крепления подвески:

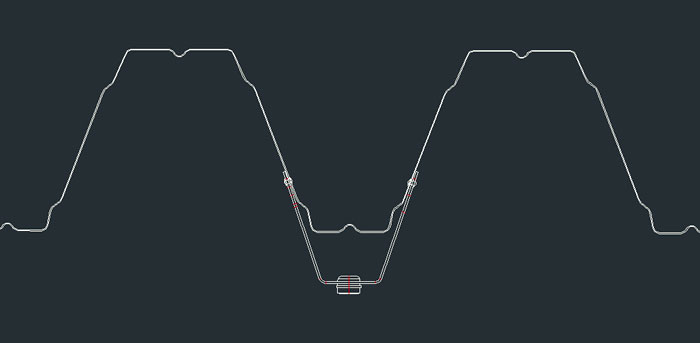

1. Заклепки

тип крепления шпилькой

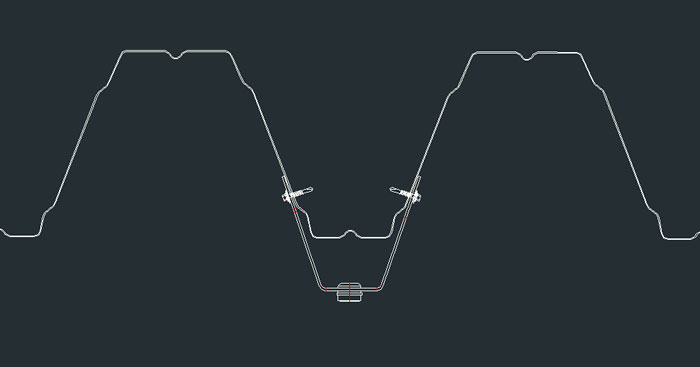

2. Саморезы

тип крепления саморезами

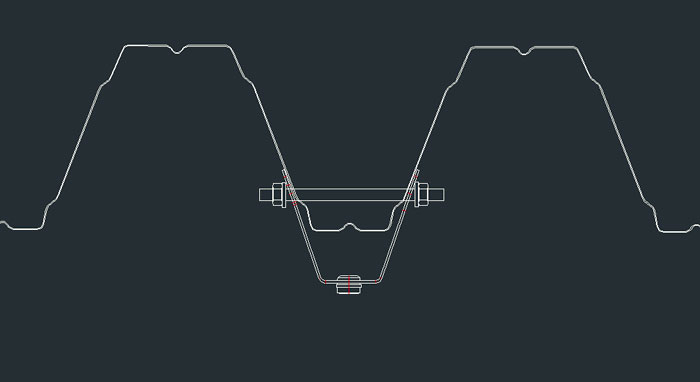

3. Шпилька

тип крепления заклепками



С результатами проведенных испытаний вы можете ознакомиться, скачав протокол

«Испытание точеной нагрузки профлиста Прушинськи и подвески Walraven».
