Инструкция по монтажу профлистов из монолитного поликарбоната

28 / 03 / 2014

Компания « Прушиньски » рада сообщить Вам о начале продаж прозрачных профилированных листов из поликарбоната торговой марки Suntuf для использования их в качестве светопрозрачных вставок в кровельных и стеновых конструкциях. Прозрачные профлисты производятся ведущим мировым концерном Palram Israel LTD , который имеет 40-летний опыт в производстве этого продукта.
Прозрачные профлисты Т20, Т35 и Т40 используются в промышленном, коммерческом и гражданском строительстве для организации естественного освещения на промышленных предприятиях, складах, крытых рынках, автоцентрах и др. Также этот продукт можно применять для частного строительства (козырьки, навесы, балконы и веранды, кровля бассейнов, помещения для содержания птицы, скота и т.д.).

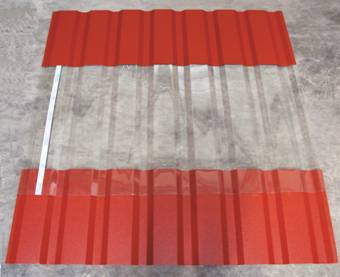

Сечение поликарбонатных листов Т20, Т35 и Т40 соответствует геометрии металлических профилей тех же марок, что значительно упрощает монтаж светопрозрачных вставок на кровле и на стенах, так как не требует применения планок, откосов, спецпрофилей и др.


Преимущества поликарбонатных профильных листов:

— Имеют светопроницаемость более 90 % ;
— Идеально сочетаются с профнастилами Т20 , Т35 и Т40 производства компании «Прушиньски», обеспечивая легкую стыковку профилей;
— Ударопрочные;
— Экструдированная защита от ультрафиолета с двух сторон дает возможность использовать листы любой стороной наружу;
— Не пропускают вредного УФ- излучения;
— Широкий диапазон эксплуатационных температур от -50 до +100 ° С;
— Устойчивы к воздействию большинства химикатов;
— Имеют небольшой вес, что снижает нагрузку на несущие конструкции;
— Легко режутся и устанавливаются;
— Относятся к группе горючести Г1 (Украинский сертификат) ;
— Производитель предоставляет гарантию 10 лет от пожелтения, потери светопроницаемости и прочности.

Транспортировка и хранение:

— Листы в стопке нужно хранить в затененном месте, защищенном от прямого солнечного света и дождя;
— Не накрывать листы темными материалами, которые поглощают тепло;
— Следует избегать контакта листов с химикатами или химически активной средой;
— Необходимо защитить листы от любого физического повреждения.



Основные принципы монтажа поликарбонатного профиля Т20 , Т35 и Т40:

1 ) направление монтажа должно быть противоположным направлению ветра, характерном в конкретном регионе ;
2 ) каждый лист профиля из монолитного поликарбоната имеет двустороннюю УФ-защиту , поэтому какой стороной его применять зависит от принципа монтажа металлического профиля;

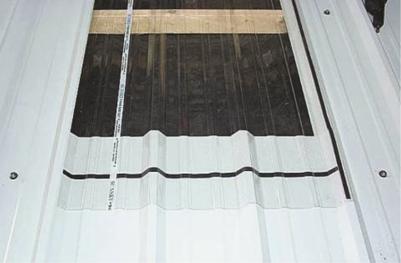

3 ) максимально рекомендуемая длина листов 6 м. Для перекрытия длинных светопрозрачных вставок или для стыковки с металлическим профнастилом необходимо осуществлять поперечный перенахлест листов на опоре шириной 200 мм ;

4 ) конструкция, на которую устанавливается поликарбонатный профнастил, должна быть окрашена белой акриловой краской или закрытая от солнца алюминиевой лентой, чтобы предотвратить ее перегрева ;
5 ) для обеспечения полной герметизации стыков вдоль продольного и поперечного напусков листов применяется клейкая уплотнительная лента 3х10 ;

6 ) листы поликарбонатного профиля должны быть расположены и установлены без усилий;
7) вследствие того, что монолитный поликарбонат имеет в 3 раза больший коэффициент термического расширения, основной особенностью монтажа является то, что перед применением саморезов для крепления листа к прогону в профиле необходимо с помощью сверла предварительно просверлить 10-миллиметровые отверстия в верхней части волны листа, куда будут вкручены шурупы .
8 ) отверстия для установки саморезов находятся в верхней волне профнастила, а шайба из высокоэластичной ЭПДМ-резины, с увеличенным диаметром 24 мм , надежно перекрывает отверстие в поликарбонатном листе (10 мм). Диаметр саморезов — 4,8 мм и 5,5 мм ;

image008image010
9 ) монтаж начинается с первого бокового напуска через предварительно просверленные отверстия, и ведется снизу вверх ;
10 ) продольный стык двух листов поликарбоната необходимо прокручивать между собой через каждые 300-400 мм саморезами 4,8 х19 или 5,5 х25 мм со стандартными шайбами​​;

11 ) продольный напуск листов поликарбоната и металла рекомендуется прокручивать только на опорах предварительно описанной технологии (отверстие 10 мм и саморез с шайбой 24 мм) с обязательной установкой клейкой ленты для герметизации (см. пункт 5);
12 ) саморез к листа поликарбоната должен располагаться строго перпендикулярно! Необходимо следить за усилием на шуруповерте: шайбу самореза и лист нельзя пережимать.

13 ) листы поликарбонатных профнастилов крепятся к первому и последнему ряду опор (прогонов) в каждую верхнюю волну, а в промежуточные опоры — через волну;

14 ) для резки листов поликарбоната используйте зубчатую или круглую пилу с хорошо заточенными зубьями. Применяйте высокую скорость вращения диска и умеренную скорость подачи. После окончания резки очистите листы от стружки.




Применение профнастилов из монолитного поликарбоната на радиальных участках.

Минимальный радиус кривизны:
Т20 — 4,5 м;
Т35 — 13 м;
Т40 — 17 м.




Несущая способность прозрачных профнастилов



Максимальное расстояние между поперечными опорами, мм

Нагрузка,

кг/м2

Т20



Т35



Т40



однопролётная

многопролётная

однопролётная

многопролётная

однопролётная

многопролётная

50



900



1000



1200



1600







75



750



900



1000



1400



1200



1600



100



700



800



900



1250



1050



1450



125











1000



1350



150



600



700



800



1100



950



1300



175











900



1200



200



550



650



750



1000



850



1150



250











800



1100





Данные по несущей способности профлистов из монолитного поликарбоната полученны в результате проведенных испытаний.
Расстояния рассчитаны в соответствии с прогибом L/20 (что соответствует предельной несущей способности).
Минимальная ширина опоры 60 мм.
Минимальный уклон кровли, при котором можно применять профнастил — 10%.
Для вертикального крепления расстояние может быть увеличено на 10%.
Данные предоставлены компанией PALRAM (Израиль).
