Касетон Т1 — деталь СПДС GraphiCS

Параметрична деталь СПДС GraphiCS — Касетон Т1 дозволить створити розкладку фасадних касет і автоматизувати їхній підрахунок, а також складання їхньої відомості.

Рис. 1

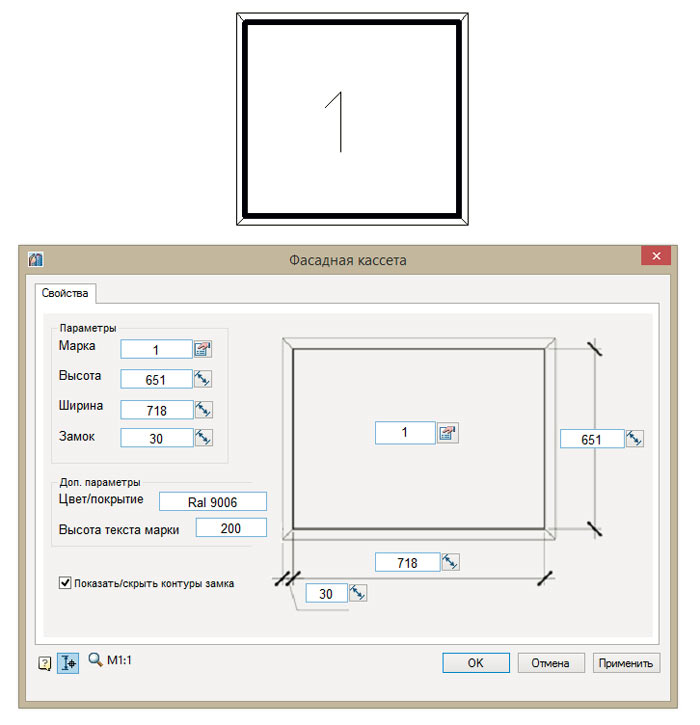

При вставці деталі з бази або її редагуванні з’являється зручна графічна форма, через яку задаються параметри касетона:

Рис. 2


• марка касетона;



• висота і ширина касетона;



• розмір замка касетона;



• покриття і колір касетона;



• висота тексту маркування;



• показати/приховати контури замка.

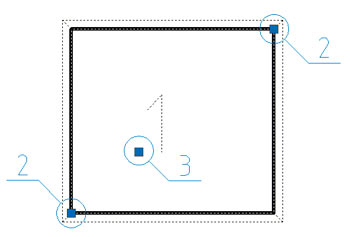

Деталь містить такі ручки редагування:

Рис. 3


• ручка переміщення (для перенесення касетона на кресленні);



• ручка розтягування (для зміни розмірів касетона);



• ручка переміщення тексту (для перенесення маркування).

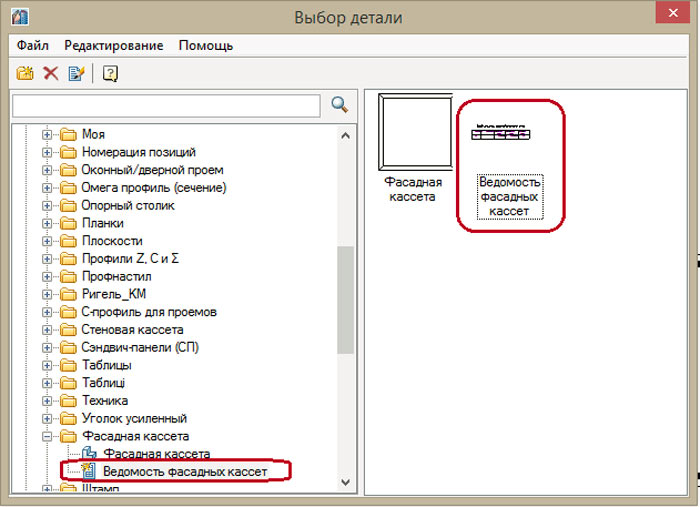

Додавши деталь в базу стандартних деталей СПДС, крім самого касетона, ви отримаєте таблицю зі звітом,

Рис. 4

яка швидко створить відомість касет.

Рис. 5

Для того, щоб скористатися цією деталлю собі, вам потрібно завантажити її і імпортувати в базу стандартних деталей СПДС GraphiCS (або nanoCAD СПДС).
