Монтаж сендвіч-панелей WOOLTECH: технологія, кріплення та ключові вузли (частина 1). Монтаж стінових сендвіч-панелей

У цій статті (частина 1-а та 2-а) ми розглянемо практичний приклад будівництва швидкомонтованої будівлі у Миколаївській області за допомогою сендвіч-панелей WOOLTECH виробництва компанії «Прушиньскі».

Монтаж сендвіч-панелей — один із найважливіших етапів будівництва швидкомонтованої будівлі (БМЗ). Від правильності встановлення панелей, якості кріплення та герметизації стиків безпосередньо залежать теплоізоляція, герметичність, довговічність і експлуатаційна надійність огороджувальних конструкцій.

У цьому матеріалі розглянемо реальний приклад монтажу стінових і покрівельних сендвіч-панелей Прушиньскі під час будівництва БМЗ — від доставки та розвантаження панелей до монтажу фасонних елементів, кутів, карнизів, конька, віконних прорізів і покрівельних стиків.

Матеріал буде корисним проєктувальникам, інженерам, монтажним організаціям, забудовникам і власникам промислових та комерційних об’єктів, які планують купити сендвіч-панелі для будівництва ангара, складу, виробничої або швидкомонтованої будівлі.

Сендвіч-панелі для стін і покрівлі: що потрібно врахувати до початку монтажу

Сендвіч-панелі заводського виготовлення використовуються як готові теплоізольовані огороджувальні конструкції. Вони поєднують зовнішню та внутрішню металеві обшивки із теплоізоляційною серцевиною.

Для сучасного будівництва «Прушиньскі» пропонує стінові і покрівельні cендвіч-панелі WOOLTECH із серцевиною з мінеральної вати, що виготовляються з видимим і прихованим кріпленням. Компанія «Прушиньскі» виготовляє також спеціальні стінові сендвіч-панелі: протизламні SAFETY, термічні THERMO, а також акустичні панелі Acoustic.

Чому важливо правильно підібрати панель?

Вибір сендвіч-панелі здійснюють не лише за товщиною утеплювача. Для проєкту необхідно враховувати:

• призначення будівлі;
• тип огороджувальної конструкції;
• розрахункові вітрові та снігові навантаження;
• крок несучого каркаса;
• довжину панелі;
• спосіб монтажу;
• тип замкового зʼєднання;
• необхідні теплоізоляційні та пожежні характеристики;
• тип металевої обшивки та захисного покриття.

У каталозі WOOLTECH, який ви можете знайти у розділі «Техресурс», подано таблиці допустимих навантажень і типи прольотів, які використовуються під час проєктування промислових споруд.

Висновок: товщина сендвіч-панелі не повинна визначатися лише за принципом «чим товстіша, тим краще». Вона має відповідати розрахунку конкретної будівлі.

Виготовлення, маркування та доставка сендвіч-панелей

Сендвіч-панелі виготовляються відповідно до параметрів конкретного проєкту. Такий підхід дозволяє отримати готовий комплект матеріалів із необхідною довжиною, кількістю, типом панелей та фасонних елементів.

У розглянутому проєкті сендвіч-панелі з наповнювачем із мінеральної вати мали товщину 100 мм.

Панелі доставлялися на будівельний майданчик у спеціальній транспортній упаковці.

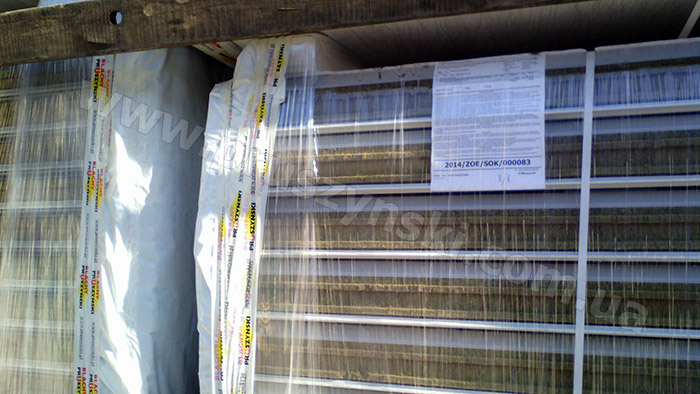

Фото 1. Упаковка та маркування сендвіч-панелей Прушиньскі

Особливу увагу під час приймання матеріалу слід приділяти:

• цілісності упаковки;
• маркуванню;
• відповідності кількості проєктній специфікації;
• відсутності механічних пошкоджень металевої обшивки, замків тощо;
• наявності супровідної документації.

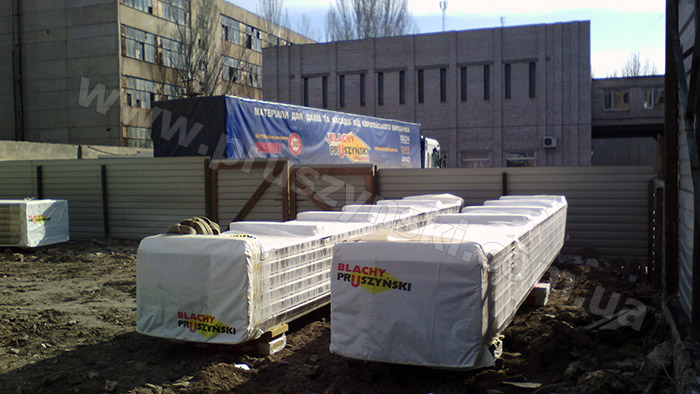

Фото 2. Розвантаження сендвіч-панелей на будівельному майданчику

Підготовка до монтажу сендвіч-панелей

До початку монтажу необхідно перевірити готовність несучого каркаса.

Каркас повинен відповідати проєктному положенню за:

• геометрією;
• вертикальністю колон;
• відмітками прогонів;
• кроком опор;
• положенням закладних і кріпильних елементів.

На цьому етапі особливо важливо узгодити монтажну схему сендвіч-панелей.

Для складних обʼєктів інженерні рішення мають включати не лише розкладку панелей, а й опрацювання основних вузлів:

• цокольного;
• кутового;
• карнизного;
• конькового;
• торцевого;
• вузлів примикання до вікон і дверей;
• зенітних ліхтарів.

Технічний каталог WOOLTECH містить окремий комплекс конструктивних рішень для стінових і покрівельних панелей, зокрема цокольні, кутові та покрівельні вузли.

Монтаж стінових сендвіч-панелей

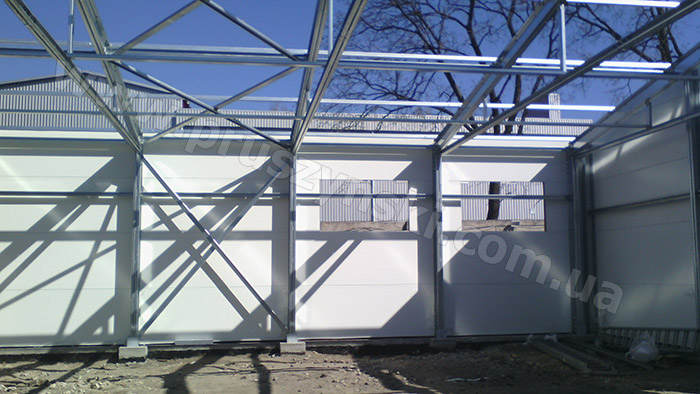

Фото 3. У розглянутому проєкті для стінового огородження застосовано горизонтальний монтаж сендвіч-панелей.

Такий спосіб монтажу передбачає послідовне встановлення панелей рядами по висоті будівлі з кріпленням до несучого каркаса.

Водночас вибір горизонтальної або вертикальної схеми має визначатися проєктним рішенням, геометрією будівлі та розрахунком навантажень.

У системі WOOLTECH передбачені конструктивні рішення як для вертикального, так і для горизонтального монтажу стінових панелей.

Як правильно монтувати стінові сендвіч-панелі?

Загальна послідовність робіт така:

1. Перевірка готовності каркаса.

2. Влаштування цокольного вузла.

3. Встановлення першої панелі.

4. Вивіряння її положення.

5. Кріплення панелі до каркаса.

6. Монтаж наступної панелі.

7. Зʼєднання панелей через замковий стик.

8. Контроль щільності зʼєднання.

9. Герметизація передбачених проєктом стиків.

10. Монтаж планок.

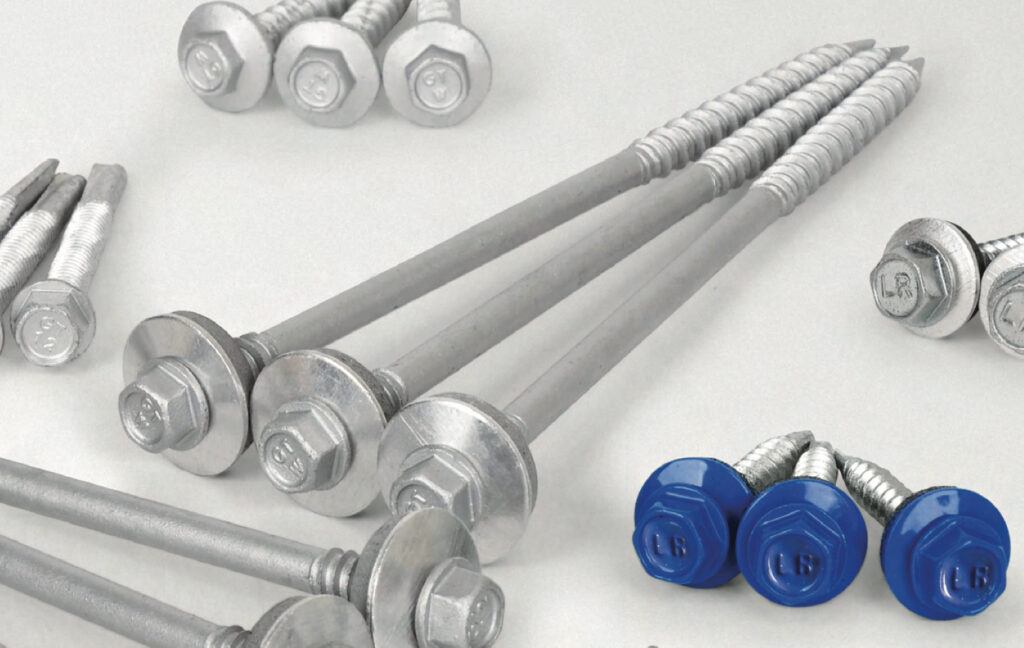

Кріплення сендвіч-панелей

Правильно підібране кріплення — один із ключових факторів надійності всієї системи.

Для монтажу сендвіч-панелей використовуються спеціальні кріпильні елементи, вибір яких має враховувати тип конструкції та панелі. Для вкручування кріплення рекомендуємо використовувати спеціалізований електроінструмент із відповідною головкою та обмежувачем глибини. Це важливо, оскільки надмірне затягування саморіза може деформувати металеву обшивку панелі та негативно вплинути на герметичність вузла.

Замкове зʼєднання сендвіч-панелей

Замок — один із найважливіших конструктивних елементів сендвіч-панелі.

У сендвіч-панелях WOOLTECH застосовуються спеціальні замкові зʼєднання, які сприяють:

• скороченню часу монтажу;
• зменшенню ризику пошкодження панелі;
• забезпеченню герметичності від води та повітря;
• підвищенню вогнестійкості та реакції на вогонь;
• збільшенню поздовжньої жорсткості та несучої здатності панелі.

Увага! Під час монтажу не можна допускати перекосу панелей або неповного замикання стику.

Монтаж кутів і фасонних елементів

Після встановлення основного стінового огородження виконують оформлення кутів і стиків.

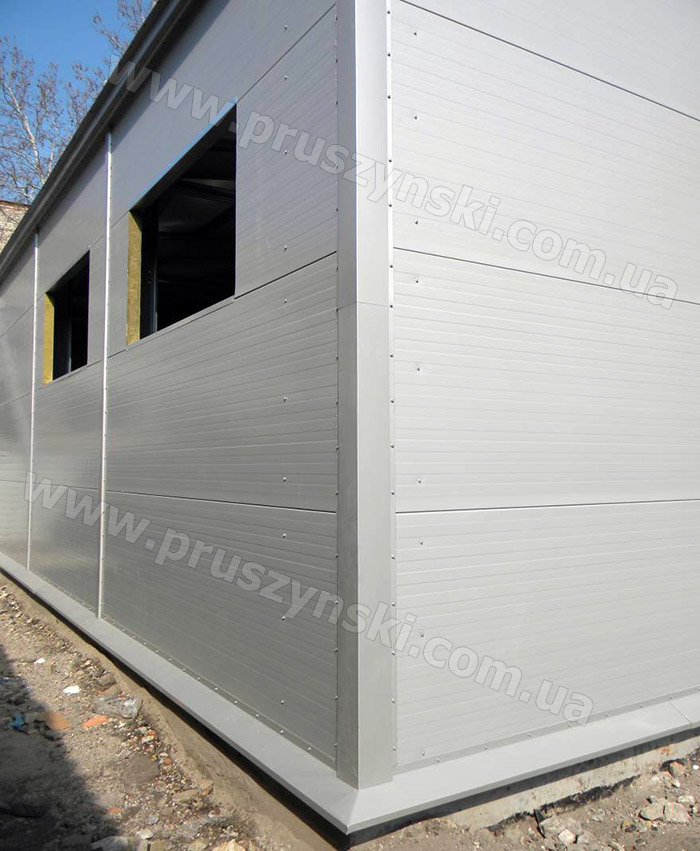

Фото 4. Кутовий вузол стінових сендвіч-панелей

У кутових вузлах застосовуються:

• спеціальні планки;
• ущільнювальні матеріали;
• кріпильні елементи.

Технічний каталог WOOLTECH наводить конструктивні рішення для кутових зʼєднань панелей PWS2-MW-ST при вертикальному та горизонтальному розташуванні.

Продовження у 2-й частині статті – «Монтаж покрівельних сендвіч-панелей».
