Монтаж сендвіч-панелей WOOLTECH: технологія, кріплення та ключові вузли (частина 2). Монтаж покрівельних сендвіч-панелей

Дивіться 1-у частину статті “Монтаж стінових сендвіч-панелей WOOLTECH”.

Після завершення монтажу стінового огородження (дивіться попередню статтю) переходять до монтажу покрівельних панелей.

Для покрівлі застосовуються спеціальні покрівельні сендвіч-панелі, конструкція яких розрахована на експлуатацію в складі покрівельного огородження. У системі WOOLTECH це панелі PWD2-MW.

Зовнішня обшивка покрівельної WOOLTECH має профіль T40 із додатковими ребрами жорсткості, таке профілювання забезпечує підвищену несучу здатність.

Підготовка покрівельних панелей

Перед підйомом панелей на покрівлю необхідно виконати передбачені проєктом підготовчі операції.

Підйом та укладання покрівельних сендвіч-панелей

Підйом панелей здійснюють вантажопідіймальним обладнанням із застосуванням спеціальних захватів.

Панель необхідно переміщувати таким чином, щоб не допустити:

• пошкодження металевої обшивки;
• деформації замкового зʼєднання;
• локального пошкодження утеплювача;
• подряпин полімерного покриття.

Після встановлення панелі на каркас її положення перевіряють і виконують кріплення.

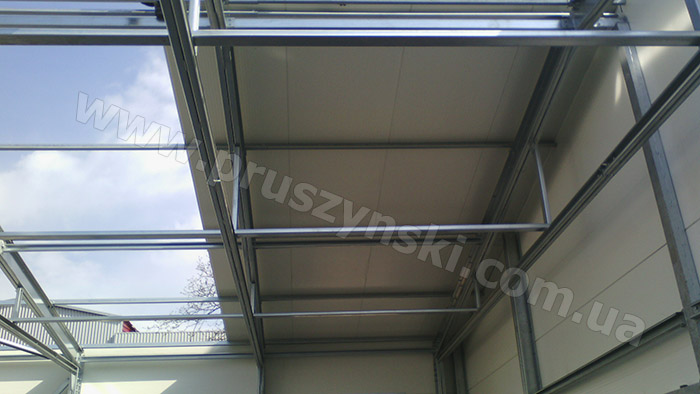

Фото 1. Укладання покрівельних сендвіч-панелей.

Герметизація стиків покрівельних сендвіч-панелей

Покрівля є особливо відповідальною частиною будівлі, тому якість герметизації стиків має принципове значення.

У конструктивних рішеннях WOOLTECH передбачене використання ущільнювачів, бутилових стрічок, герметиків та інших елементів залежно від конкретного вузла.

Необхідно контролювати:

• правильність укладання ущільнювача;
• щільність замкового з’єднання;
• правильність встановлення планок;
• якість кріплення.

Герметичність покрівлі — це не другорядна операція, а частина конструктивної надійності всієї будівлі.

Монтаж конькового вузла

Коньковий вузол забезпечує завершення покрівельного огородження у верхній частині даху.

У технічному каталозі WOOLTECH наведене окреме рішення для монтажу покрівельних панелей PWD2-MW у зоні конька. Передбачено застосування конькової планки, ущільнювачів, бутилової стрічки, кріплення та теплоізоляційних матеріалів.

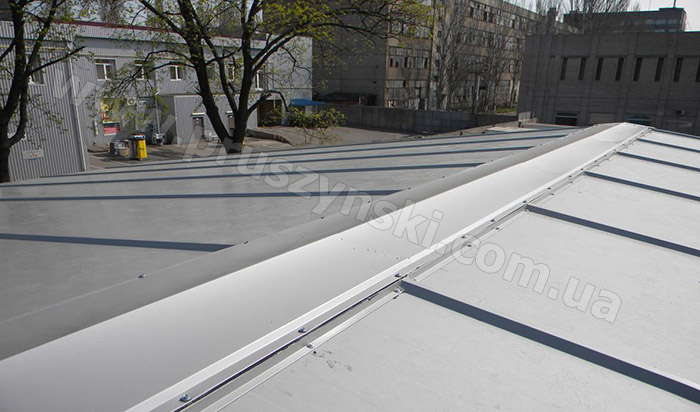

Фото 2. Коньковий вузол покрівлі із сендвіч-панелей

Карнизний вузол

Карниз — ще одна зона, де необхідно забезпечити правильне поєднання покрівельного та стінового огородження.

Залежно від проєктного рішення використовуються:

• карнизні планки;
• торцеві планки;
• декоративні елементи;
• ущільнювачі;
• герметики;
• теплоізоляційний матеріал;
• кріпильні елементи.

Водночас конструкція конкретного вузла має визначатися проєктом, оскільки геометрія карниза, величина звису, тип водостічної системи та інші параметри можуть відрізнятися.

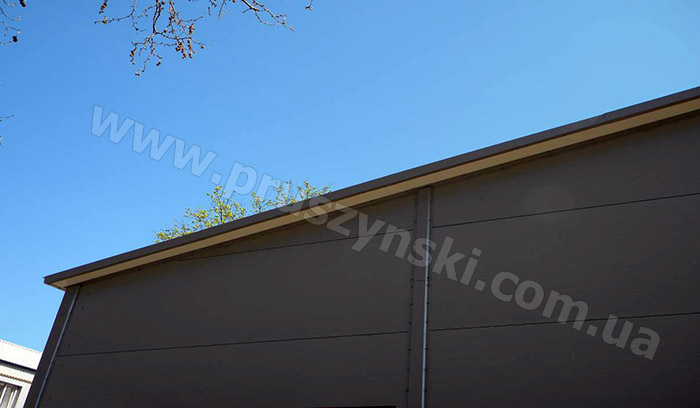

Фото 3. Карнизний вузол покрівлі із сендвіч-панелей

Оформлення віконних і дверних прорізів

Формування прорізів у сендвіч-панелях потребує особливої уваги. Проріз не повинен створювати неконтрольоване послаблення огороджувальної конструкції. Тому конструкція обрамлення, планок примикання та герметизації визначається проєктним рішенням.

У технічних вузлах WOOLTECH передбачаються відповідні елементи та ізоляційні матеріали для влаштування примикань.

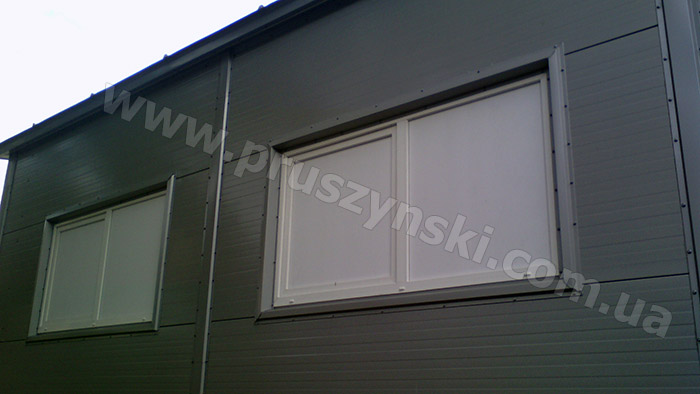

Фото 4. Оформлення віконного прорізу в сендвіч-панелях

Планки та аксесуари: чому вони важливі

Сендвіч-панель — це лише частина огороджувальної системи.

Для завершення конструкції необхідні правильно підібрані:

• цокольні планки;
• кутові планки;
• стикові планки;
• карнизні планки;
• конькові планки;
• торцеві та вітрові планки;
• планки примикання;
• відливи;
• ущільнювачі;
• герметики;
• кріпильні елементи.

Надійність системи залежить не лише від самих сендвіч-панелей, а й від правильно підібраних кріплень та аксесуарів.

Контроль якості монтажу: чек-лист

Перед введенням обʼєкта в експлуатацію слід перевірити:

Стінові сендвіч-панелі

☐ відповідність панелей проєктній специфікації;
☐ правильність розкладки;
☐ вертикальність/горизонтальність монтажу;
☐ повне замикання замків;
☐ правильність кріплення;
☐ відсутність пошкоджень металевої обшивки;
☐ якість герметизації;
☐ правильність оформлення кутів;
☐ правильність виконання цокольного вузла.

Покрівельні сендвіч-панелі

☐ правильність напрямку монтажу;
☐ відповідність кількості кріплень проєкту;
☐ якість ущільнення стиків;
☐ правильність монтажу конька;
☐ оформлення карнизів і торців;
☐ відсутність пошкоджень покриття;
☐ правильне виконання примикань.

Типові помилки під час монтажу сендвіч-панелей

Найчастіше проблеми виникають не через якість самого матеріалу, а через порушення технології монтажу.

До критичних помилок належать:

1. Неправильне кріплення.
Саморіз може бути встановлений із недостатнім або надмірним затягуванням.

2. Пошкодження замка.
Пошкоджений замок може погіршити герметичність стику.

3. Відсутність або неправильне встановлення ущільнювача.

4. Порушення геометрії стартової панелі.
Помилка на початку монтажу накопичується по всій площині фасаду.

5. Неправильне влаштування примикань.

6. Використання невідповідних кріплень або інструменту.

7. Пошкодження полімерного покриття під час транспортування чи монтажу.

Сендвіч-панелі «Прушиньскі»: система, а не просто будівельний матеріал

Головна перевага сучасного підходу до будівництва із сендвіч-панелей полягає в тому, що замовник отримує не просто металеві обшивку з утеплювачем, а комплексне рішення для огороджувальної конструкції.

Компанія «Прушиньскі» забезпечує технічну документацію, каталоги, таблиці навантажень та типові конструктивні рішення. На офіційному технічному ресурсі доступні також вузли WOOLTECH у форматі DWG, що особливо важливо для проєктувальників.

Саме комплексний підхід — панель + кріплення + фасонні елементи + герметизація + технічні вузли + правильний монтаж — визначає кінцеву якість будівлі.

Висновок

Правильний монтаж сендвіч-панелей — це технологічний процес, у якому не існує «дрібних» деталей.

Якість сендвіч-панелей, точність кріплення, стан замків, герметизація стиків, правильне виконання кутів, конька, карниза та примикань безпосередньо впливають на експлуатаційні характеристики будівлі.

Сендвіч-панелі WOOLTECH дозволяють створювати сучасні теплоізольовані огороджувальні конструкції для промислових, складських, логістичних, сільськогосподарських та інших будівель. WOOLTECH із мінеральною ватою представлені широкою номенклатурою стінових і покрівельних панелей, а технічна документація містить таблиці навантажень і типові конструктивні рішення. Саме тому під час проєктування та монтажу важливо працювати не лише з каталогом продукції, а з повною системою технічних рішень виробника.
