«Тепла» покрівля – безпрогонна «м’яка»
Конструкція «теплої» покрівлі – це тришаровий «пиріг», що складається з нижнього (несучого) профнастилу, утеплювача (мінеральна вата) і верхнього зовнішнього покриття.
У випадку застосування як зовнішнього елемента рулонного матеріалу (ПВХ-мембрани), така «утеплена» пласка покрівля називається «м’якою».

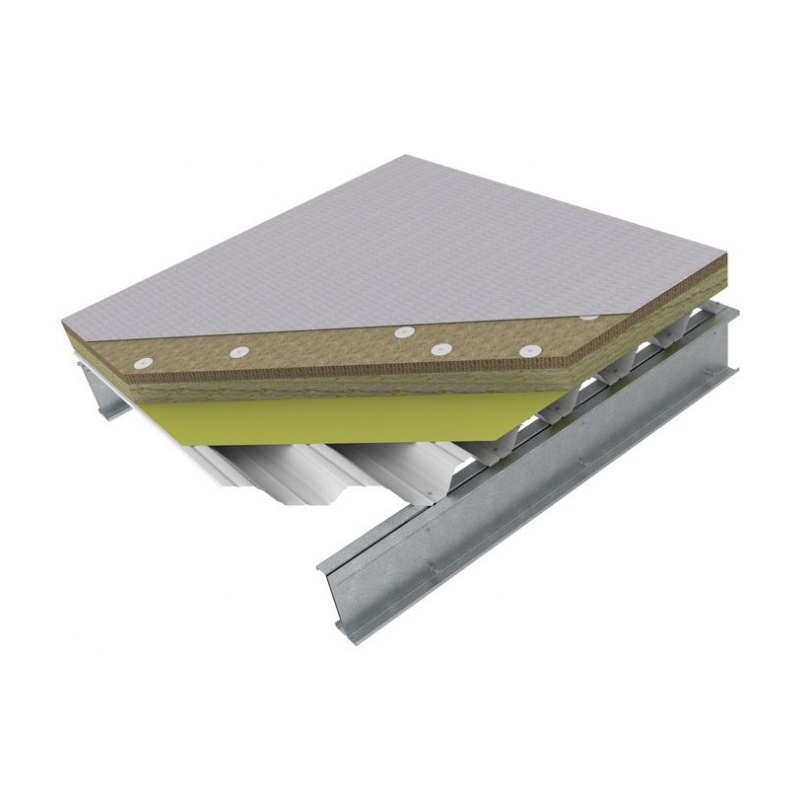

Рис. 1. «Тепла» покрівля – безпрогонна «м’яка»:
– несучий профнастил (Т92, Т135, Т150, Т160);
– балка;
– пароізоляційна плівка;
– утеплювач (мінеральна вата);
– рулонна гідроізоляційна мебрана.
Переваги застосування несучих профнастилів в конструкції утепленої покрівлі
Несучий (конструкційний) профнастил — це високоякісні сталеві профільовані листи від компанії “Прушиньскі”, одного з лідерів європейського ринку металевих покрівельних та фасадних матеріалів, призначені для перекриттів промислових і комерційних будівель. Застосування цих матеріалів значно спрощує конструкції покрівель і перекриттів, скорочує час будівництва, а також зменшує витрати на монтаж.
Компанія «Прушиньскі» виробляє широкий асортимент конструкційних профнастилів висотою від 57 до 200 мм, які характеризуються високими несучими характеристиками, високою якістю металу і довговічністю. Використання цієї групи профнастилів дозволяє спростити (отже, і здешевити) конструкцію перекриттів, а також скоротити терміни будівництва.
Висока несуча здатність цих профнастилів досягається за рахунок застосування сталі товщиною від 0,7 до 1,5 мм методом холодного прокату, великої висоти і жорсткості профілювання, що дозволяє збільшити прольоти. Тому ці профнастили широко використовуються не тільки для перекриттів покрівель, але і як структурні несучі (конструкційні) профілі для багатьох типів будівель і споруд. Наприклад, несучі профнастили застосовуються в будівництві нових промислових, логістичних та сільськогосподарських об’єктів, ангарів, навісів і гаражів, а також а також для ремонту та реконструкції таких будівель і споруд.
Купити несучий профнастил від виробника ви можете у наших дилерів, перейшовши у розділ “Де купити“.
Послідовність монтажу конструкції утепленої безпрогонної «мʼякої» покрівлі
При конструктивному вирішенні покрівельної огороджувальної конструкції в безпрогонній схемі, зазначений тришаровий теплий «пиріг» укладається безпосередньо на несучий каркас, за рахунок застосування несучого профнастилу Т92, Т135, Т150 або Т160.

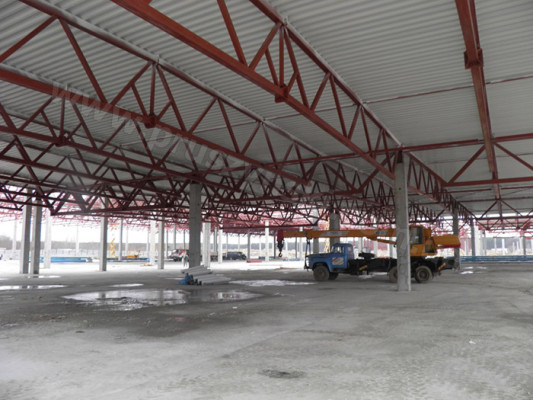

Фото 1. Несучий профнастил Т150 товщиною 0,75 мм в конструкції безпрогонної покрівлі
Конструкційний або несучими називається окрема група профнастилів. Застосування таких профнастилів значно спрощує конструкції покрівель і перекриттів, скорочує час будівництва, а також зменшує витрати на монтаж за рахунок відсутності покрівельних прогонів. Висока несуча здатність конструкційних профнастилів дозволяє перекривати прольоти до 9 метрів, укладаючи зазначені профнастили безпосередньо на балки або ферми (поперек скату).

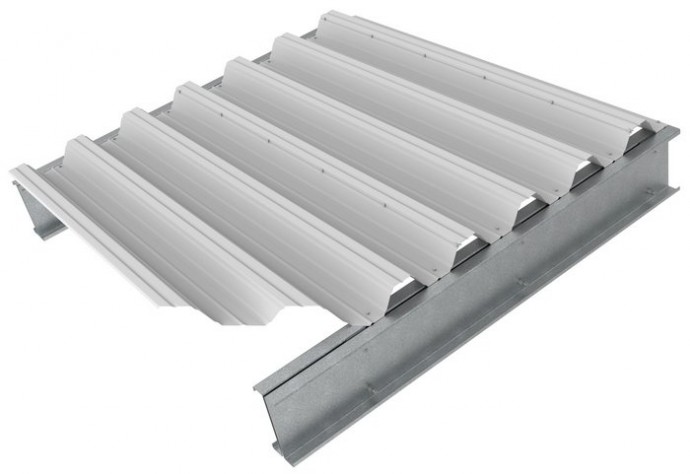

Рис. 2. Монтаж несучого профнастилу в безпрогонній покрівлі
Несучий профнастил кріпиться до балок або фермам саморізами по металу (якщо каркас металевий) або розпірними дюбелями (якщо балки з/б) в кожну хвилю. Також рекомендується скріпити поздовжній замок листів через кожні 500 мм оцинкованими або забарвленими саморізами по металу 4,8х19 або 4,8х20 або заклепками. Це пов’яже між собою листи, що додасть несучого профнастилу додаткову жорсткість, а також додасть візуальний ефект у вигляді цілісності внутрішнього покриття.
Компанія «Прушиньскі» рекомендує проводити монтаж несучого профнастилу широкими полицями вгору для забезпечення найбільшої площі обпирання нанести утеплювача.
На профільовані листи укладається пароізоляційна плівка, стики якої необхідно проклеїти спеціальною клейкою стрічкою. Проклейка рулонів пароізоляції є обов’язковою для правильної роботи паробарʼєра.

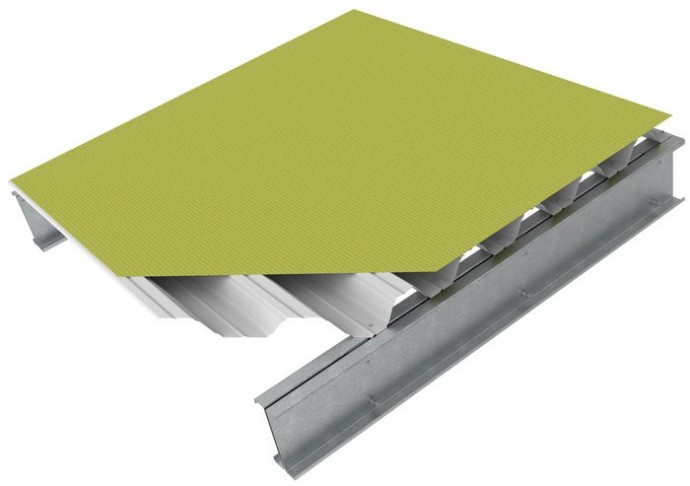

Рис. 3. Пароізоляційна плівка на несучому профнастилі
Після цього на металопрофіль укладається жорсткий утеплювач. Існує три варіанти монтажу жорсткого утеплювача:
1) Двошарове утеплення;
2) Одношарове утеплення з застосуванням стяжки;
3) Одношарове утеплення ватою з подвійною щільністю.
У «м’якої» покрівлі точкову і розподілене навантаження сприймає утеплювач, після чого передає її на несучий профнастил, який в свою чергу, за допомогою покрівельних прогонів, передає навантаження на несучий каркас.
З цієї причини, застосовуваний утеплювач повинен мати таку щільність, а відповідно і міцність на стиск (і на точкове навантаження), що б при сприйнятті навантаження плити не деформувалися. Але жорсткі мінераловатні плити мають досить високий коефіцієнт теплопередачі і високу вартість.
Для досягнення економічного та теплотехнічного ефекту, нижній шар утеплення покрівлі застосовується менш щільний (80 кг/м3 – 130 кг/м3) більшої товщини (100–200 мм). Цей шар виконує основну функцію – теплоізоляції покрівельного пирога. Верхній шар утеплення підбирається більш щільним (180 кг/м3 – 190 кг/м3) товщиною 20-30 мм. Цей шар сприймає точкове навантаження і розподіляє її, при цьому також частково виконує завдання по теплоізоляції.
Виконуючи утеплення двошаровим способом, можна виключити тепловключенія в місцях стиків плит, так як верхній шар плит зміщується щодо нижнього.

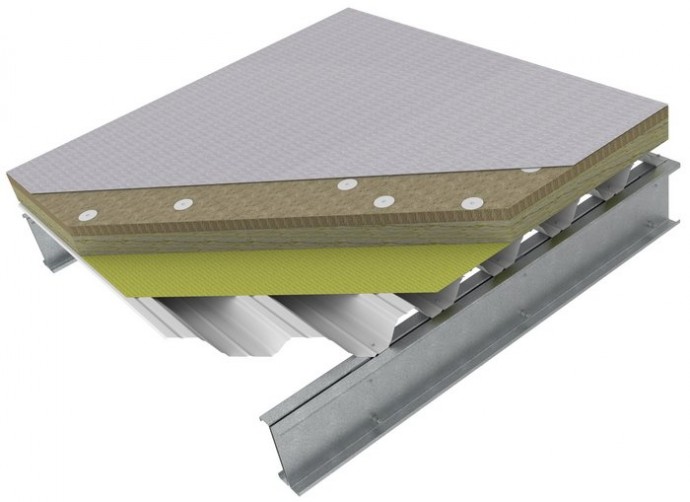

Рис. 4. Укладання мінераловатних плит двошаровим методом
Існує спосіб утеплення м’яких покрівель із заміною верхнього (більш щільного) утеплювача на цементно-піщаних стяжку, яка виконує функцію захисту нижнього шару утеплювача, але абсолютно не виконує теплотехнічну функцію. Даний варіант вирішення утеплення м’якої покрівлі дешевший, але менш ефективний з теплотехніки. Найчастіше застосовується при ремонті існуючих покрівель.
Третім способом утеплення м’якої покрівлі є застосування одношарової мінераловатної плити з подвійною щільністю (нижній основний шар – менш щільний, а верхній тонкий – більшої щільності). При такому методі досягається велика швидкість монтажу шару утеплення покрівельної огороджувальної конструкції, але підвищуються вимоги до якості укладання плит (за рахунок відсутності можливості перехлеста стиків плит).
Тип, товщина і щільність утеплювача визначається проектом, згідно теплотехнічного розрахунку, кліматичної зони розташування об’єкта і розрахункових навантажень на покрівлю.
Фахівці інженерно-технічного відділу компанії «Прушінські» допоможуть Вам провести теплотехнічний розрахунок і провести економічний аналіз, для вибору найбільш оптимального рішення.
Мінероловатние плити до несучого профнастилу кріпляться спеціальним кріпленням – дюбелі для кріплення термоізоляції . Кількість точок кріплення на 1м2 визначається проектом (залежно від навантаження на покрівлю і зон). В середньому витрата дюбелів 4 шт / м2 – 5 шт / м2.

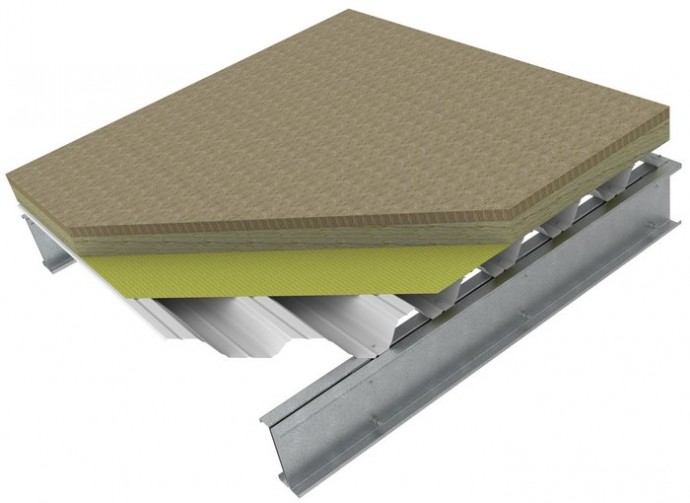

Рис. 5. Кріплення термоізоляції до профнастилу
Після того як утеплювач укладений і закріплений, укладається завершальний гідроізоляційний шар «м’якої» покрівлі – рулонний матеріал, яким є ПВХ-мембрана.
Рис. 6. ПВХ-мембрана
Інженери компанії «Прушиньскі», при роботі з проектом, допоможуть Вам підібрати висоту і товщину несучого профілю, верхнього покрівельного профнастилу, зроблять розкладки і відомості матеріалів необхідних для реалізації об’єкта.
Пропонуємо якісні супутні матеріали для влаштування конструкції покрівлі
У комплекті з несучим профнастилом (у тому числі перфорованим) компанія "Прушиньскі" пропонує необхідні супутні матеріали для влаштування конструкції покрівлі: планки, утеплювачі, покрівельні плівки, саморізи, ущільнювачі, термопрокладки тощо.
