Сендвіч-панель стінова PWS-PIR-PL-120
Сендвіч-панелі PIRTECH Plus із прихованим стиком призначені для реалізації будівельних проектів, в яких естетичний вигляд фасаду будівлі є однією з ключових вимог. Широка палітра кольорів дозволяє реалізувати будівельний проект, інтегрований у кожен містобудівний план. Це дає можливість поєднувати різні архітектурні стилі. Сендвіч-панелі PIR з прихованим кріпленням можна використовувати для фасадів житлових будинків, готелів, господарських будівель, офісних будівель, вокзалів та інших громадських споруд.
Найбільш поширене розташування панелей PIRTECH Plus – вертикальне. Це дозволяє архітекторам реалізовувати найсучасніші будівельні проекти.
Технічна специфікація

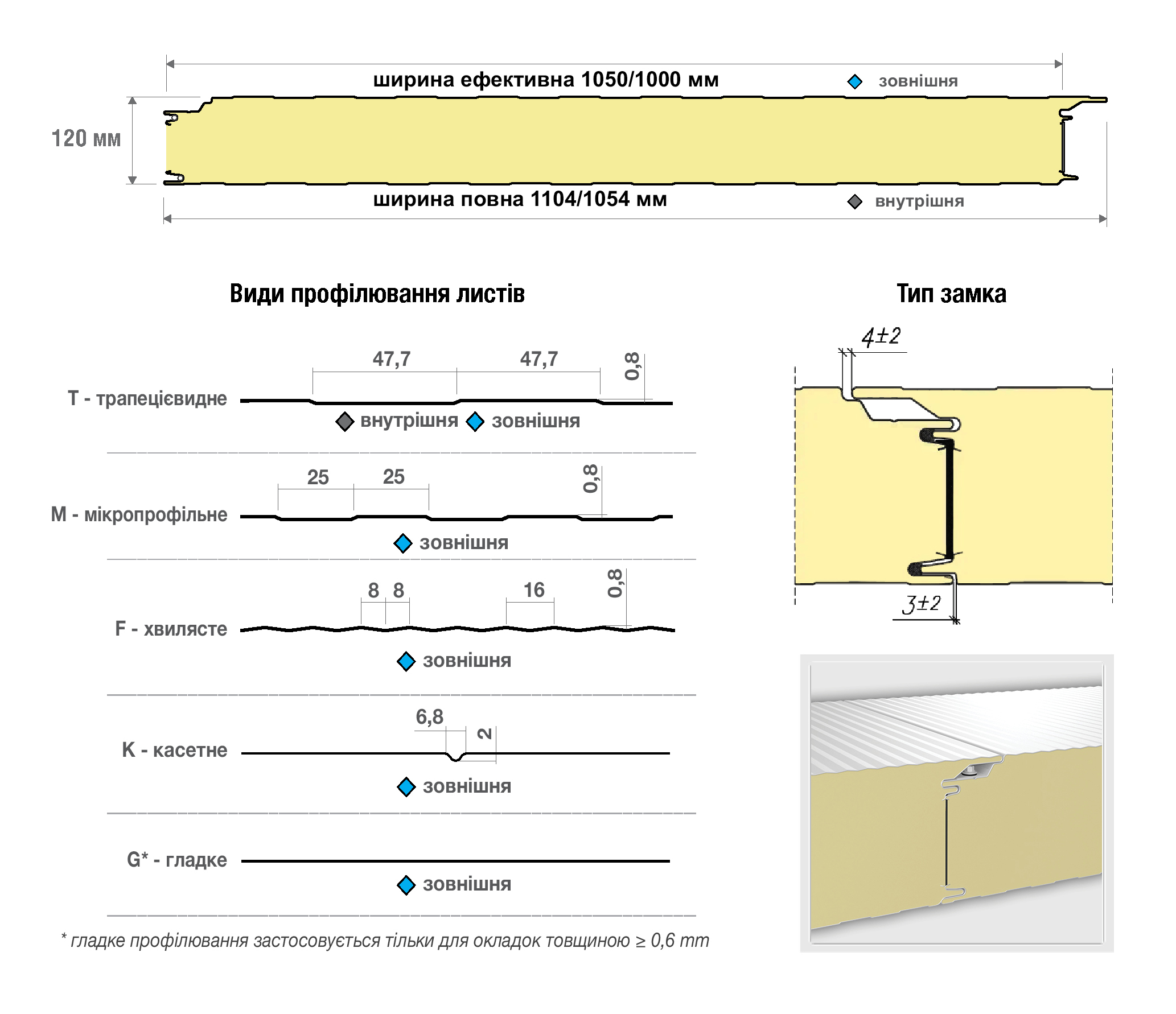

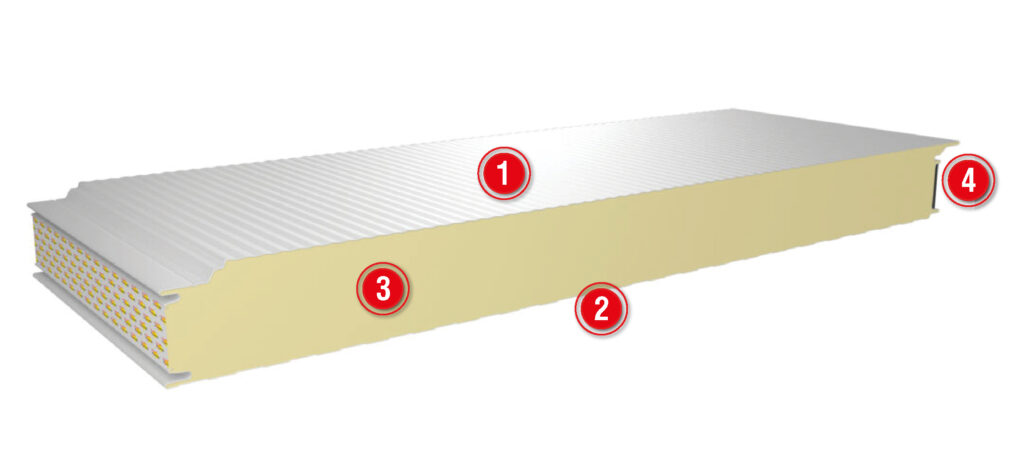

- 1. Зовнішній лист: товщина металу 0,40-0,70 (0,5 – стандартна товщина); товщина покриття 25 мк; колір RAL на вибір. Види профілювання зовнішнього: Т-трапецієвидне, М-мікропрофільне, F-хвилясте, К-касетне, G-гладке (на замовлення).
- 2. Внутрішній лист: товщина металу 0,40-0,70 (0,45 – стандартна товщина); товщина покриття 15 мк, колір RAL 9010. Види профілювання внутрішнього: Т-трапецієвидне.
- 3. Наповнювач PIR: високоякісний жорсткий поліізоціанурат щільністю 40,0±3 кг/м3, який має дуже високі термічні, акустичні та вогнестійкі властивості.
- 4. Замок: PIRTECH Plus — панелі з закритим замком (прихованим кріпленням), який забезпечує відмінне ущільнення, швидкий монтаж, тепло-технічні властивості, вогнестійкість та естетичний вигляд фасаду. Також завдяки однотипному замку ці панелі можна монтувати із деякими сендвіч-панелями WOOLTECH. Додаткові аксесуари для монтажу: саморізи й розподілювач навантаження для монтажу сендвіч-панелей PIRTECH Plus.
PIRTECH Plus – це високоякісні сендвіч-панелі з серцевиною із жорсткого поліізоціанурату щільністю 40,0±3 кг/м3, які мають високі термоізоляційні та несучі властивості, а також високу жорсткість та малу вагу.
Основні характеристики продукту: PIRTECH Plus – це стінові сендвіч-панелі з прихованим стиком (замком), які призначені для реалізації будівельних проектів, в яких естетичний вигляд фасаду будівлі є однією з ключових вимог. Найбільш поширене розташування панелей PIR-PLUS — вертикальне. 1150 мм – стандартний модуль, 1000 мм – нестандартний модуль.
Орієнтовна вага панелей вказана для стандартної панелі (ширина ефективна 1150 мм) з товщиною зовнішнього листа 0,50 мм та внутрішнього листа 0,40 мм.
* Тільки на замовлення ** Вагу вказано для обшивок товщиною 0,50 мм / 0,40 мм
*** Стандартна товщина **** Тільки для листів товщиною ≥ 0,6 мм
EI15 (o↔i)
(вертикальн. 7,5 м)
EI30 (o↔i)
(вертикальн. 4,0 м)
стіна зовнішня/внутрішня
EI30 (o↔i)
(горизонт. 7,5 м)
EI60 (o↔i)
(горизонт. 4,0 м)
E60 (o↔i)
(горизонт. 6,0 м)
При проектуванні враховуйте перепади температур між облицюванням сендвіч-панелей. Перепад температури в результаті різниці температур між зовнішньою температурою T1 і внутрішньою температурою T2 залежать від кількох факторів:
призначення об‘єкта (діапазон температур, що переважають всередині об‘єкта – T2);
місцезнаходження об’єкта – розташування відносно сонця;
зовнішній колір облицювання (T1).
Залежно від широти і висоти над рівнем моря, на європейському континенті використовуються чотири різні зимові температури (T1 – зовнішнє облицювання):
0-10oC;
0-20oC (наприклад, Польща та Україна);
0-30oC (наприклад, Скандинавія).
Температура зовнішньої обшивки панелей даху, покритого шаром снігового покриву, становить 0oC.
Зовнішня температура для розрахунків була прийнята до -20oC взимку. Температура зовнішнього облицювання T1 має максимальне значення влітку і залежить від кольору та ступеня відбиття поверхні. Значення T1, що є мінімальними для розрахунків граничного стану втрати несучої здатності (по міцності) ULS, та граничного стану по прогину SLS, приймаються таким чином:
дуже світлі кольори RG = 75-90 T1 = +55oC
світлі кольори RG = 40-74 T1 = +65oC
темні кольори RG = 8-39 T1 = +80oC
де RG – ступінь відбиття променя по відношенню до оксиду магнію = 100%
У таблиці “Допустима максимальна довжина cендвіч-панелей в залежності від кольору облицювання” нижче показана класифікація за групами кольорів, наявних у компанії «Прушиньскі».
Мінімальна довжина – 2 мп для однопрофільних систем.
| Поділ на групи згідно EN 14509 | Максимальна довжина * – ПОКРІВЛЯ | Максимальна довжина * – СТІНА | Кольори згідно RAL i RR (основна пропозиція) |
Група I дуже світлі кольори | max до 16 мп | max до 16 мп | RAL 9010, RAL 9002 |
| Група II світлі кольори | max до 15 мп | max до 12 мп | RAL 1002, RAL 1021, RAL 7000, RAL 7035, RAL 9006 |
| Група III темні кольори | max до 12 мп | max до 9 мп | RAL 3005, RAL 3016, RAL 8016, RAL 8017, RAL 8004, RAL 7016, RAL 7024, RAL 5010, RAL 5003, RAL 6005, RAL 6029, RAL 9007, RAL 9005, RR032, RR028 |
* Довжина, що випливає з межі максимального подовження / укорочення плити.
** Для PWS-PIR-ST товщиною 40, 50, 60 мм макс. довжина 13,5 м;
для PWS-PIR-PL товщина 60 мм макс. довжина 13,5 м;
для PWD-PIR 40 мм макс. довжина 13,5 м;
для PWD-PIR 60 мм макс. довжина 16,0 м.
Рекомендованим транспортним засобом для перевезення сендвіч-панелей є вантажівка (тягач для вантажних автомобілів + напівпричіп не менше довжини завантажених панелей) з відкритим напівпричепом або який має бокове завантаження з обох боків по всій довжині. Вага вантажу не повинна перевищувати допустиму вантажопідйомність транспортного засобу. Транспортні ремені повинні бути розміщені на вантажі на відстані макс. кожні 2 м, але не менше 2-х ременів на упаковку — натягнення ременів не повинно викликати деформації панелей.
Для вивантаження упаковок довжиною до 6 м можуть використовуватися фронтальні навантажувачі з регульованою шириною лап, однак лапи повинні мати мінімальну відстань між собою не менше 2 м і мінімальну ширину 150 мм. Для підйому упаковок довжиною понад 6 м використовуйте транспортні ремені та траверси. Для упаковок довжиною 6-12 м, лапи повинні мати мінімум 200 мм в ширину і відстань кожні 2-4 м. Рекомендована відстань транспортних ременів для упаковок довжиною понад 12 м становить 3,5-4,5 м при мінімальній ширині ременів 200 мм. Рекомендується встановлювати ремені на дерев‘яні розпірки на відстані 300 мм і товщиною 25 мм внизу та вгорі упаковки.
Забороняється використовувати сталеві троси або ланцюги. Не пакуйте упаковки надмірним затягуванням, навхрест та іншим чином, щоб не пошкодити продукцію.
Сендвіч-панелі слід зберігати в упаковках, дозволяється складати максимум дві упаковки одна на одну, однак кількість панелей не може перевищувати кількості, поданої в таблиці.
| Тип | Товщина | Кількість штук в упаковці |
| PWS-PIR-ST | 40 | 28 |
| 50 | 22 | |
| 60 | 18 | |
| 80 | 14 | |
| 100 | 11 | |
| 120 | 9 | |
| PWS-PIR-PL | 60 | 18 |
| 80 | 14 | |
| 100 | 11 | |
| 120 | 9 | |
| PWD-PIR | 40 | 18 |
| 60 | 14 | |
| 80 | 10 | |
| 100 | 8 / нестандартно 10 | |
| 120 | 8 | |
| 160 | 6 | |
| PWS-PIR-CH | 120 | 9 |
| 160 | 7 | |
| 180 | 6 | |
| 200 | 5 | |
| 220 | 5 |
Зовнішню і внутрішню обкладку сендвіч-панелей при забрудненні слід очистити рідинами відповідного хімічного складу, що підходять до даного покриття, щоб вони не знебарвлювали лакове покриття.
При використанні автоматичної мийки під тиском максимальний тиск має становити 50 бар.
Незалежно від місця розташування будівлі, щоб запобігти передчасному псуванню, облицювання стін та даху необхідно регулярно перевіряти та очищати не рідше одного разу на рік. Будь-які дефекти покриття слід очистити і пофарбувати фарбою для відновлення.
