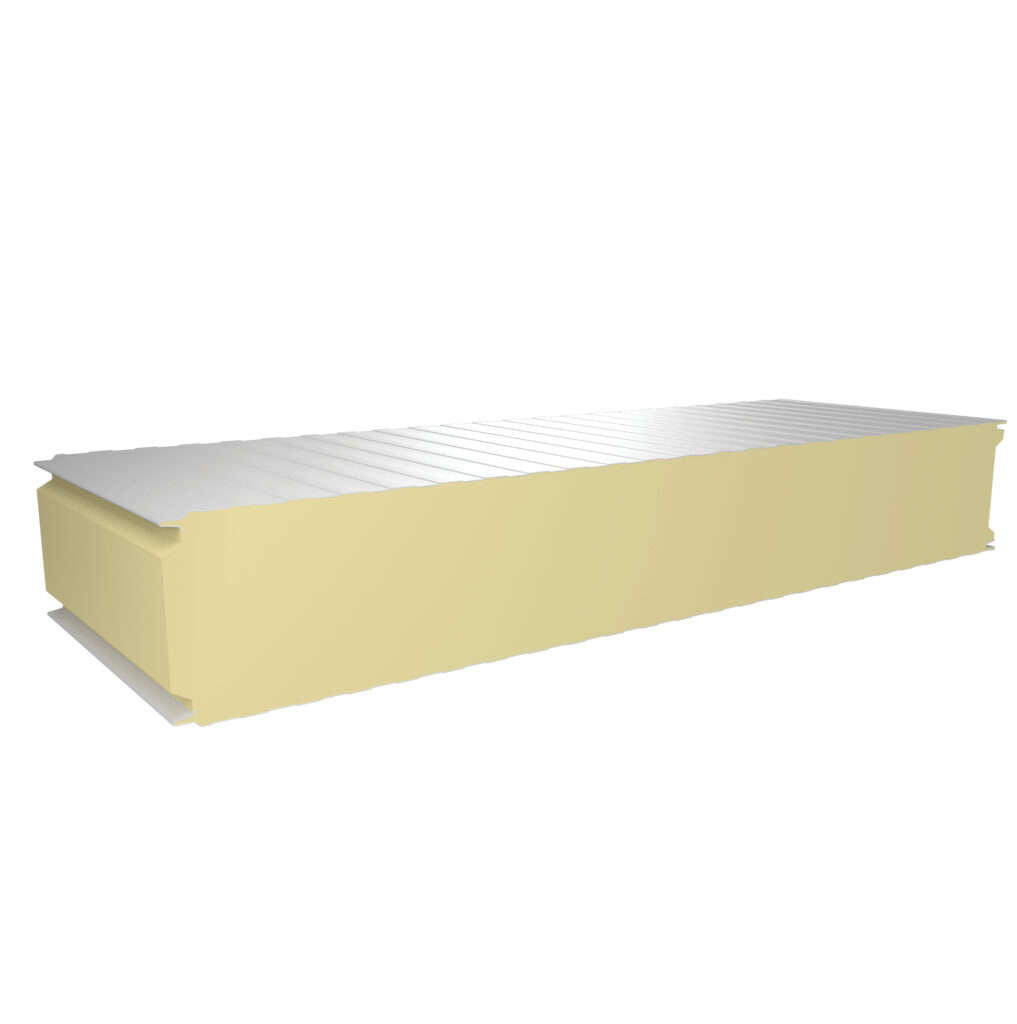

Сендвіч-панель холодильна PWS-PIR-CH-180

Для будівництва об’єктів і приміщень, де необхідна підтримка низьких плюсових і негативних температур пропонуємо стінові холодильні сендвіч-панелі PIR виробництва компанії «Прушиньскі», а саме PIRTECH PWS-PIR-CH (наповнювач — жорсткий поліізоціанурат PIR) зі спеціально сконструйованим замком, який забезпечує відмінне ущільнення та термічну ізоляцію, швидкий монтаж, тепло-технічні властивості й вогнестійкість.

Холодильні сендвіч-панелі PIRTECH відповідають найвищим вимогам термоізоляції й використовуються в сільському господарстві та харчовій промисловості, в основному, для будівництва об’єктів і приміщень, де необхідна підтримка низьких плюсових температур (наприклад, холодильні камери та складські приміщення) і підтримка негативних температур (наприклад, морозильні камери).

Холодильні cтінові сендвіч-панелі PIRTECH від інших наших сендвіч-панелей відрізняються, насамперед, значно більшою товщиною панелі – від 120 мм до 220 мм і значно нижчим коефіцієнтом теплопередачі U (Вт/ м²K) в межах від 0,18 до 0,10. Ці властивості забезпечують високу теплоізоляцію стін і стель в холодильних приміщеннях та морозильних камерах.

Опис продукту Доступні покриття Найчастіші запитання Технічні характеристики Файли для завантаження

Опис продукту

Типи стінових холодильних сендвіч-панелей PIRTECH

Компанія “Прушиньскі” випускає такі холодильні сендвіч-панелі PIRTECH товщиною від 120 до 220 мм: PWS-PIR-CH 120, 140, 160, 180, 200 і 220.

Холодильні панелі PIRTECH мають ефективну ширину 1150 мм і виробляються із високоякісної сировини:

• європейського металу – зовнішній лист товщиною 0,5 мм (можлива товщина металу 0,40–0,70 мм) і внутрішній лист 0,45 мм (можлива товщина металу 0,40–0,70 мм);

• жорсткого поліізоціанурату щільністю 40,0±3 кг/м³.

Доступні такі види профілювання металевих обкладок:

• зовнішнє – T-трапецієвидне, М-мікро, F-хвилясте;

• внутрішнє – Т-трапецієвидне.

Стандартне захисне покриття: PE.

Захисні покриття на замовлення: PEMA, HPS200, PURMAT, PURLAK, PURMAX, AluZn, Food Safe, INOX, FARM, PVDF.

Купити холодильні сендвіч-панелі PIR ви можете у наших дилерів, перейшовши у розділ “Де купити“.

Посилання

Сендвіч-панелі PIRTECH Холодильні

Доступні кольори

Обери покриття:

PE25

глянсовий поліестер

PE25

глянсовий поліестер

Доступні кольори:

RR028

RR032

RAL1002

RAL1015

RAL1021

RAL3000

RAL3005

RAL3016

RAL5010

RAL6005

RAL6029

RAL7000

RAL7016

RAL7024

RAL7035

RAL8004

RAL8017

RAL9002

RAL9005

RAL9006

RAL9007

RAL9010

Технічна специфікація

PIRTECH Холодильні – це високоякісні сендвіч-панелі з серцевиною із жорсткого поліізоціанурату щільністю 40,0±3 кг/м³, які мають високі термоізоляційні та несучі властивості, а також високу жорсткість та малу вагу.

Основні характеристики продукту: PIRTECH Холодильні призначені для термічної ізоляції в таких будівлях, як склади, холодильники і морозильники, фрукто- та овочесховища. 1150 мм – стандартний модуль, 1000 мм – нестандартний модуль.

Орієнтовна вага панелей вказана для стандартної панелі (ширина ефективна 1150 мм) з товщиною зовнішнього листа 0,50 мм та внутрішнього листа 0,40 мм.

Наповнювач:

PIR

товщина панелі:

180 мм

ширина ефективна:

1050/1000 мм *

ширина повна:

1170/1020 мм *

вага 1м²

14,83 кг **

шільність утеплювача

40 кг/м³

довжина, min

2 м

довжина, max

від 9 до 16 м (в залежності від групи кольору зовнішнього листа)

Товщина металу внутрішнього листа

0,40-0,70 (0,45***), 25 мк RAL 9010

Товщина металу зовнішнього листа

0,40-0,70 (0,50***), 25 мк, колір на вибір

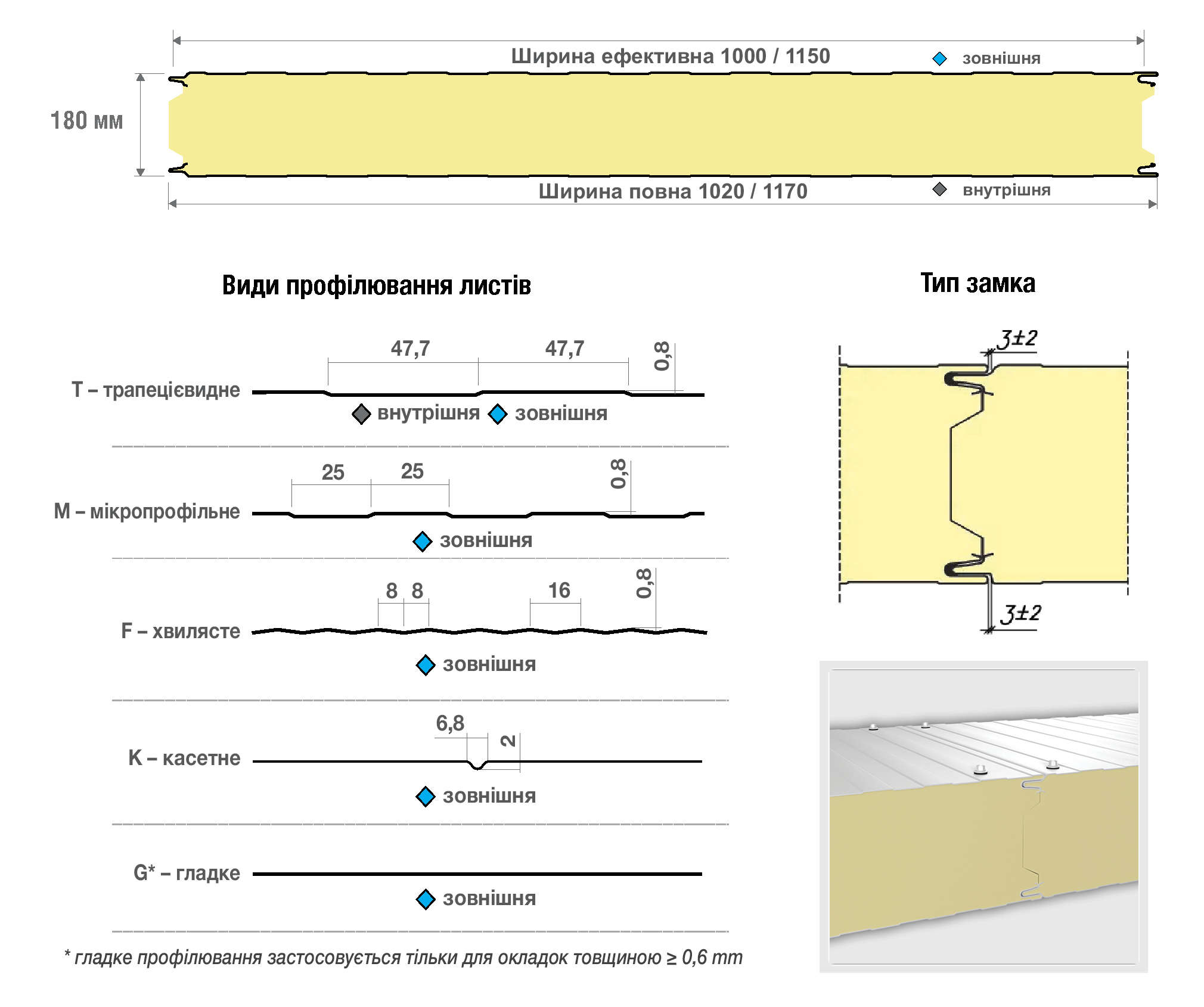

Види профілювання внутрішнього

Т-трапецієвидне

Види профілювання зовнішнього

Т-трапецієвидне, М-мікропрофільне, F-хвилясте, К-касетне, G-гладке****

Види покриття

PE, PEMA, HPS200, PURMAT, PURLAK, PURMAX, AluZn, Food Safe, INOX, FARM, PVDF

* Тільки на замовлення ** Вагу вказано для обшивок товщиною 0,50 мм / 0,40 мм

*** Стандартна товщина **** Тільки для листів товщиною ≥ 0,6 мм

При проектуванні враховуйте перепади температур між облицюванням сендвіч-панелей. Перепад температури в результаті різниці температур між зовнішньою температурою T₁ і внутрішньою температурою T₂ залежать від кількох факторів:

призначення об‘єкта (діапазон температур, що переважають всередині об‘єкта – T₂);

місцезнаходження об’єкта – розташування відносно сонця;

зовнішній колір облицювання (T₁).

Залежно від широти і висоти над рівнем моря, на європейському континенті використовуються чотири різні зимові температури (T₁ – зовнішнє облицювання):

0-10^oC;

0-20^oC (наприклад, Польща та Україна);

0-30^oC (наприклад, Скандинавія).

Температура зовнішньої обшивки панелей даху, покритого шаром снігового покриву, становить 0^oC.

Зовнішня температура для розрахунків була прийнята до -20^oC взимку. Температура зовнішнього облицювання T₁ має максимальне значення влітку і залежить від кольору та ступеня відбиття поверхні. Значення T₁, що є мінімальними для розрахунків граничного стану втрати несучої здатності (по міцності) ULS, та граничного стану по прогину SLS, приймаються таким чином:

дуже світлі кольори RG = 75-90 T₁ = +55^oC

світлі кольори RG = 40-74 T₁ = +65^oC

темні кольори RG = 8-39 T₁ = +80^oC

де RG – ступінь відбиття променя по відношенню до оксиду магнію = 100%

У таблиці “Допустима максимальна довжина cендвіч-панелей в залежності від кольору облицювання” нижче показана класифікація за групами кольорів, наявних у компанії «Прушиньскі».

Рекомендованим транспортним засобом для перевезення сендвіч-панелей є вантажівка (тягач для вантажних автомобілів + напівпричіп не менше довжини завантажених панелей) з відкритим напівпричепом або який має бокове завантаження з обох боків по всій довжині. Вага вантажу не повинна перевищувати допустиму вантажопідйомність транспортного засобу. Транспортні ремені повинні бути розміщені на вантажі на відстані макс. кожні 2 м, але не менше 2-х ременів на упаковку — натягнення ременів не повинно викликати деформації панелей.

Для вивантаження упаковок довжиною до 6 м можуть використовуватися фронтальні навантажувачі з регульованою шириною лап, однак лапи повинні мати мінімальну відстань між собою не менше 2 м і мінімальну ширину 150 мм. Для підйому упаковок довжиною понад 6 м використовуйте транспортні ремені та траверси. Для упаковок довжиною 6-12 м, лапи повинні мати мінімум 200 мм в ширину і відстань кожні 2-4 м. Рекомендована відстань транспортних ременів для упаковок довжиною понад 12 м становить 3,5-4,5 м при мінімальній ширині ременів 200 мм. Рекомендується встановлювати ремені на дерев‘яні розпірки на відстані 300 мм і товщиною 25 мм внизу та вгорі упаковки.

Забороняється використовувати сталеві троси або ланцюги. Не пакуйте упаковки надмірним затягуванням, навхрест та іншим чином, щоб не пошкодити продукцію.

Сендвіч-панелі слід зберігати в упаковках, дозволяється складати максимум дві упаковки одна на одну, однак кількість панелей не може перевищувати кількості, поданої в таблиці.

Тип	Товщина	Кількість штук в упаковці
PWS-PIR-ST	40	28
	50	22
	60	18
	80	14
	100	11
	120	9
PWS-PIR-PL	60	18
	80	14
	100	11
	120	9
PWD-PIR	40	18
	60	14
	80	10
	100	8 / нестандартно 10
	120	8
	160	6
PWS-PIR-CH	120	9
	160	7
	180	6
	200	5
	220	5

Ознайомтесь з типами захисного покриття

Файли для завантаження

[PDF]

Сендвіч-панелі PIRTECH (каталог, таблиці навантажень)

[PDF]

Сендвіч-панелі WOOLTECH (каталог, таблиці навантажень)

[PDF]

Швидкомонтовані споруди (БМЗ, ЛСТК)

[PDF]

Матеріали для зведення будівель і споруд агропромислового комплексу

[PDF]

Металеві водозливні системи Niagara і Storm

Маєш запитання?

Чи потребує дах обслуговування?

Так, кожна покрівля потребує періодичного огляду на наявність будь-яких пошкоджень. Більшість продуктів, що пропонуються компанією «Прушиньскі», мають спеціаліальне полімерне покриття різних типів, які підвищують довговічність металевого покриття. Технічне обслуговування в основному полягає у видаленні нашарувань бруду та листя, які з часом можуть пошкодити листовий метал. Особливу увагу слід приділяти зонам навколо димарів, які є біль вразливими через більш жорсткі умови експлуатації. Якщо під час огляду покриття помічено локальне пошкодження лакофарбового покриття, слід виконати зафарбовування за допомогою спеціальних фарб, які призначені для цього покриття. Така фарба постійно наявна в пропозиції компанії «Прушиньскі».

Чи можна до сталевої покрівлі монтувати мідні планки?

Не рекомендується з’єднувати мідні елементи зі сталевим листом через ризик електрохімічної корозії. Якщо необхідно виконати покрівельні роботи на сталевому даху, рекомендується використовувати сумісні матеріали, такі як сталь з полімерним покриттям або алюміній.

Чи можна використовувати кутову шліфувальну машину під час різання листів?

Не рекомендується використовувати кутову шліфувальну машину (так звану “болгарку”) для різання листового металу. Цей інструмент викликає перегрів матеріалу на краях зрізу, що пошкоджує антикорозійне покриття і може призвести до утворення осередків корозії. Рекомендується використовувати ручні або електричні ножиці, призначені для різання листового металу.

Чому саме металочерепицю рекомендують для ремонту старих дахів?

Металочерепицю часто рекомендують для ремонту старих дахів через її малу вагу, що не перевантажуватиме існуючу конструкцію. Крім того, швидкий та простий монтаж дозволяє скоротити час реконструкції, що зменшує ризик пошкодження будівлі у разі несприятливих погодних умов під час виконання ремонтних робіт.

Як подати рекламацію?

Щоб подати рекламацію, зверніться до точки продажу, де ви придбали товар. Вам потрібно надати документи, що підтверджують факт покупки матеріалу та фотографія дефектного продукту. Детальну інформацію про процедуру подання рекламації можна знайти в гарантійних умовах, що додаються до рахунку-фактури.

Які умови гарантії на матеріали?

Гарантія поширюється лише на виробничі дефекти та є дійсною за умови правильного встановлення та експлуатації виробу відповідно до рекомендацій та інструкцій виробника.
