Збірні сендвіч-панелі із застосуванням ВСК

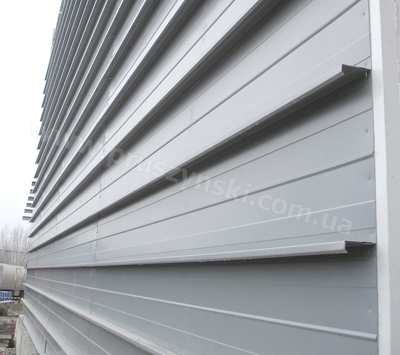

У конструкції сендвіч-панелі поетапної зборки із застосуванням стінової касети відсутня паробар’єрна плівка для захисту утеплювача від конденсації вологи в результаті дифузії водяної пари через конструкцію стін. Функцію парозахисту виконують:

– В місцях стику внутрішніх стінових касет між собою – спеціальна термопрокладка;

– В місцях примикання стінових касет до колон – клейкий ущільнювач вертикальний шириною 20 мм і довжиною 600 мм, який монтується на колону. Такий ущільнювач повністю повторює геометрію внутрішньої поверхні стінової касети.

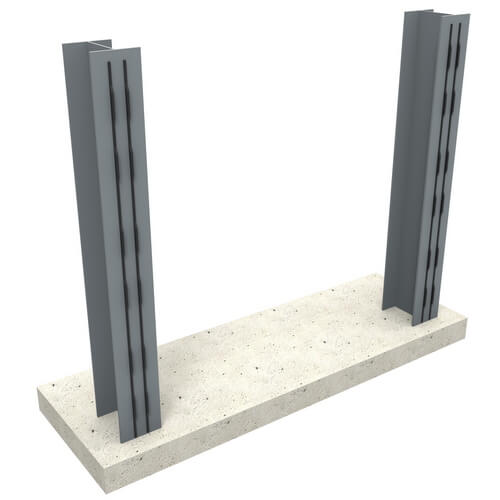

Рис. 2. Монтаж вертикального клейкого ущільнювача для збірної сендвіч-панелі

Внутрішня стінова касета монтується на металеву колону за допомогою саморізів по металу 5,5х32 – по 3 точки кріплення на кожній колоні (при кроці колон 6000 мм, якщо крок більше — згідно характеристик саморізів на відрив). У разі застосування такої конструкції на залізобетонний каркас, використовуються розпірні дюбелі або спеціальні саморізи по бетону.

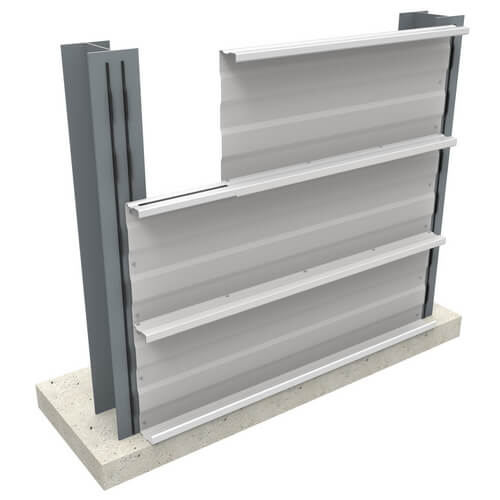

Рис. 3. Монтаж збірної сендвіч-панелі: кріплення внутрішньої стінової касети

Між касетами, в спеціальну горизонтальну канавку, укладається ущільнювач шириною 20 мм і товщиною 5 мм. Поздовжній замок стінових касет додатково скріплюється саморізами по металу з кроком 600 мм.

У зв’язку з тим, що стінова касета є одночасно і внутрішньою частиною сендвіч-панелі і несучим елементом захисної конструкції, необхідно розірвати прямий контакт між зовнішнім облицювальним матеріалом і внутрішньою частиною стіни («місток холоду»). Для цього, на зовнішнє ребро стінової касети кріпиться термопрокладка з клейким шаром завтовшки 5 мм і шириною 50 мм.

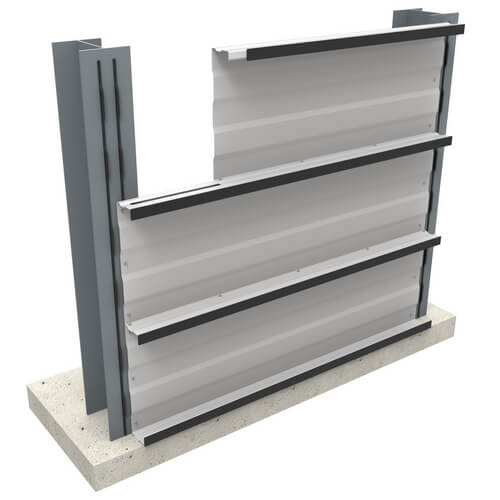

Рис. 4. Монтаж збірної сендвіч-панелі: кріплення термопрокладки 5х50

У касету встановлюється плитний утеплювач шириною 600 мм (під модуль касети). Товщина утеплювача повинна бути ідентичною глибині касети, в іншому випадку частина касети буде знаходиться у відкритому стані, що призведе до утворення прямого «містка холоду».

Щільність плит мінеральної вати не повинна перевищувати 45 кг/м³, при цьому мінімальна щільність може бути і нижче 30 кг/м³. Вата щільністю 30 кг/м³ є рекомендованою у зв’язку з тим, що її теплотехнічні та механічні властивості в поєднанні з її вартістю є ідеальними для застосування такої плити в конструкції стінової касети.

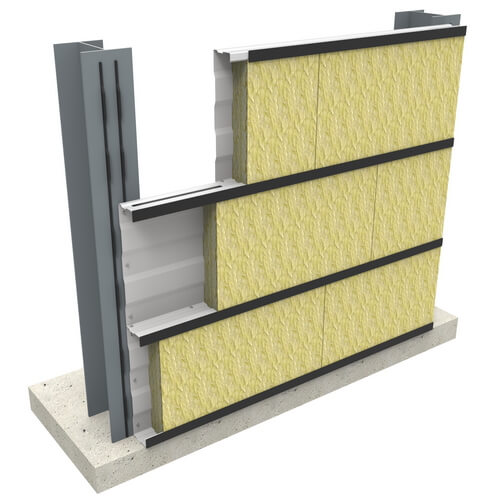

Рис. 5. Монтаж збірної сендвіч-панелі: укладання утеплювача

Сендвіч-панель поетапної зборки є по суті вентильованим фасадом. З цієї причини і для поліпшення теплотехнічних властивостей конструкції мінеральну вату рекомендується захистити вітробар’єром.

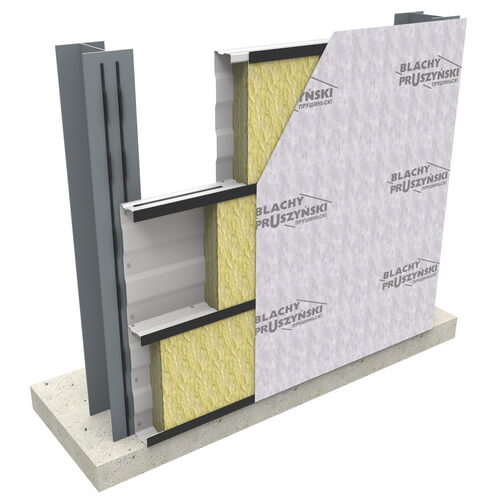

Рис. 6. Монтаж збірної сендвіч–панелі: установка вітроізоляції

Облицювання фасаду із застосуванням фасадних панелей, профнастилу та касетонів

Після установки вітрозахисної плівки монтується зовнішній елемент огородження фасаду будівлі. При використанні фасадного профнастилу або фасадних панелей, розташованих вертикально, вони монтуються за допомогою саморізів по металу безпосередньо до стінової касети.

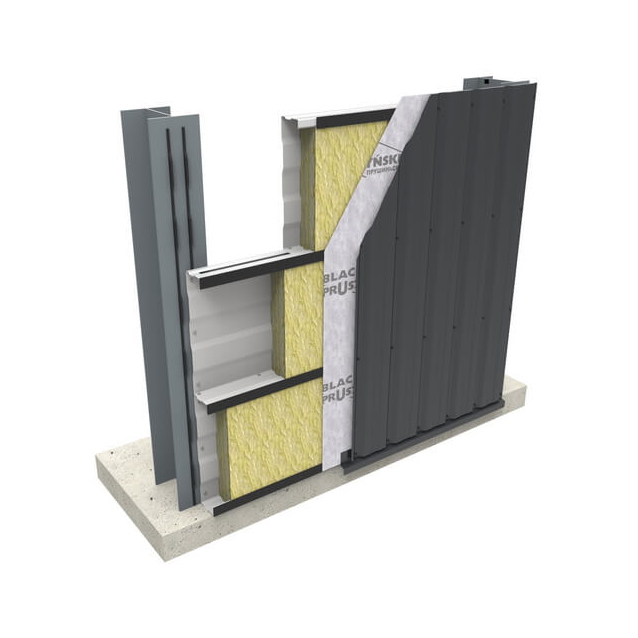

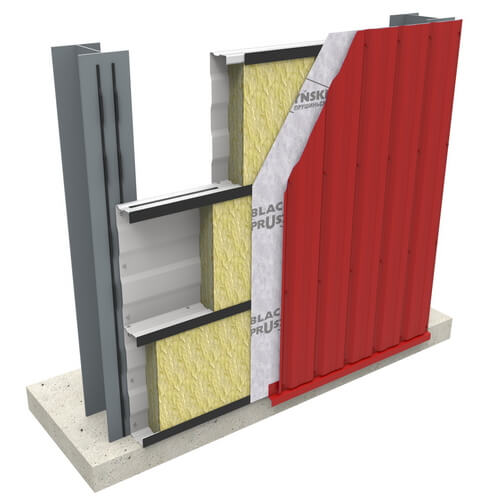

Рис. 7. Монтаж вертикально розташованого профнастилу як облицювання збірної сендвіч-панелі

Фасадні PS-панелі при монтажі вертикально монтуються відразу на стінові касети без використання додаткової підконструкції.

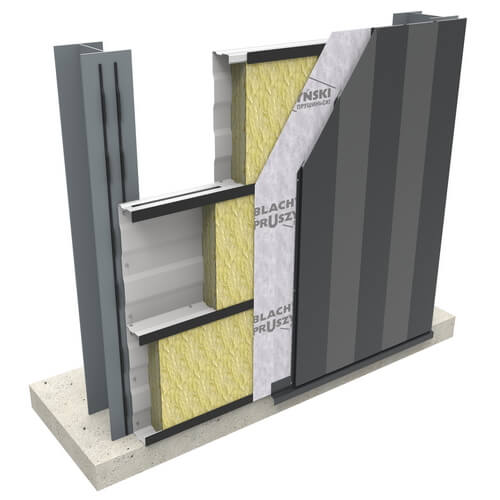

Рис. 8. Монтаж вертикально розташованих фасадних панелей як облицювання збірної сендвіч-панелі

Якщо в архітектурних рішеннях фасаду будівлі був застосований профнастил або фасадні панелі з горизонтальним розташуванням або фасадні касетони, необхідно змонтувати додаткові вертикальні напрямні — омега-профілі, тип і переріз яких визначається, виходячи з вітрових навантажень регіону будівництва та несучої здатності конкретного типу омега-профілів.

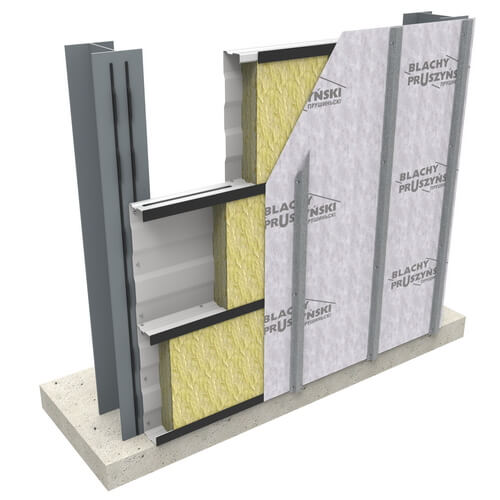

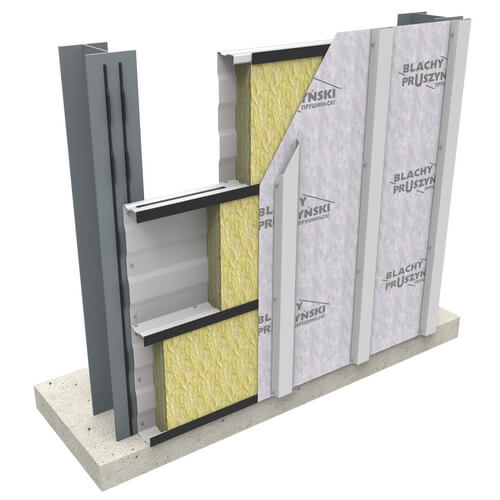

Рис. 9. Монтаж омега-профілів для горизонтального розміщення металевого облицювання фасаду

Касетони із закритим стиком монтуються на фарбовані омега-прогони в колір кассетонів.

Рис. 10. Монтаж фасадних касетонів як облицювання в конструкції збірної сендвіч-панелі

Для кріплення PS-панелей, профнастилу й касетонів з відкритим стиком Т-1 використовуються оцинковані омега-прогони, на відміну від варіанту з кассетонами К-1 і К-2.

Рис. 11. Монтаж омега-профилів для горизонтального розміщення металевого облицювання фасаду (PS-панелей, профнастила і кассетонів з відкритим стиком Т-1)

Фасадні PS-панелі кріпляться до омега-прогонів оцинкованими саморізами з пресшайбою.

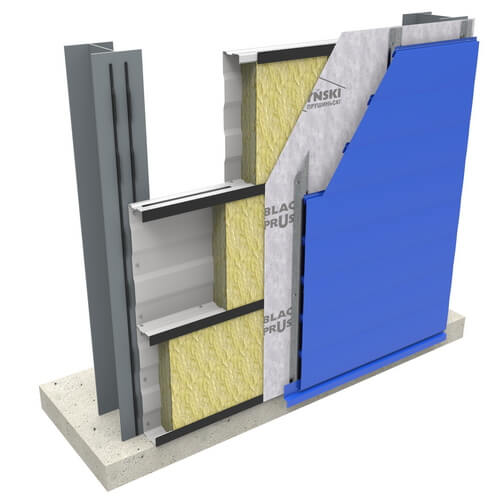

Рис. 12. Монтаж горизонтально розташованих фасадних панелей як облицювання в конструкції збірної сендвіч-панелі

При монтажі профнастила в горизонтальному положенні на стінну касету, потрібно додаткову підконструкцію з омега прогонів. Профнастил кріпиться до омега прогонам саморезами в кожну хвилю профілю.

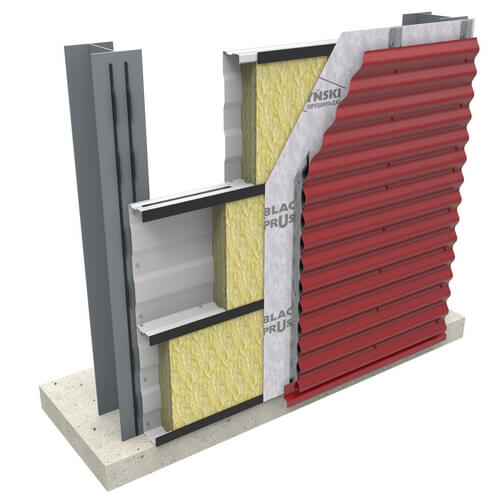

Рис. 13. Монтаж горизонтально розташованого профнастилу як облицювання в конструкції збірної сендвіч-панелі

Інженери компанії «Прушиньскі» при роботі з проектом, допоможуть Вам підібрати переріз і тип стінової касети (ВСК), утеплювач, омега-профілі, а також зроблять розкладки і відомості профнастилу, фасадних панелей або касетонів та інших матеріалів, необхідних для реалізації об’єкта. Також, за необхідності, нами здійснюється шеф-монтаж.
