Збірні сендвіч-панелі із застосуванням прогонів

Монтаж збірної сендвіч-панелі із застосуванням ЛСТК-профілів починається з установки прогонів на колони або фахверкові стійки. До несучих елементів прогони кріпляться за допомогою гнутих оцинкованих кутників або кутників з гарячекатаної сталі за допомогою болтового з’єднання.

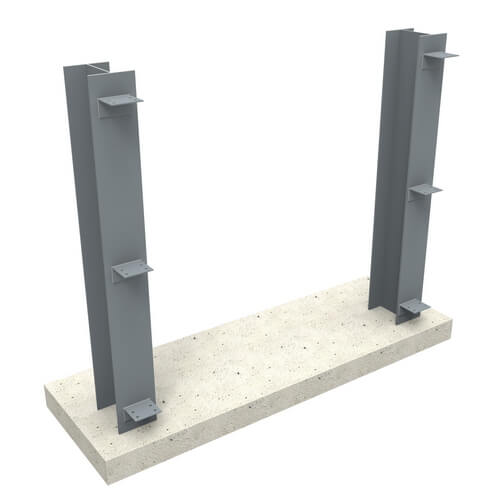

Рис. 2. Опорні столики, встановлені на колони

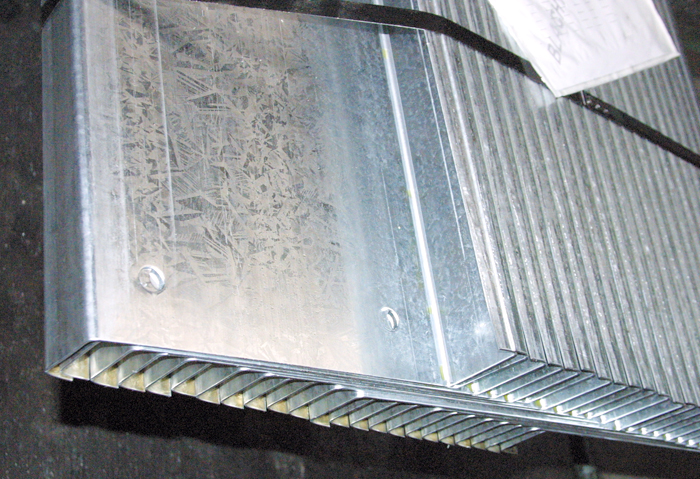

Тип ЛСТК-профілів (Z або C), їхня висота і товщина, а також крок прогонів визначаються проектом і за допомогою каталогу «Таблиці навантажень Z- і C-профілів», де наведені таблиці несучих властивостей для різних схем використання прогонів і детально описані методи підбору оптимальних варіантів використання Z- і C-профілів.

Z або С-профілі кріпляться до кутників на болтах, а діаметр болта визначається проектом (найчастіше це болти М12 або М16). Перфорація профілю під болтове з’єднання виробляється на заводі «Прушиньскі» згідно з кресленнями КМД, які виготовляють співробітники інженерно-технічного відділу нашої компанії на підставі наявного проекту.

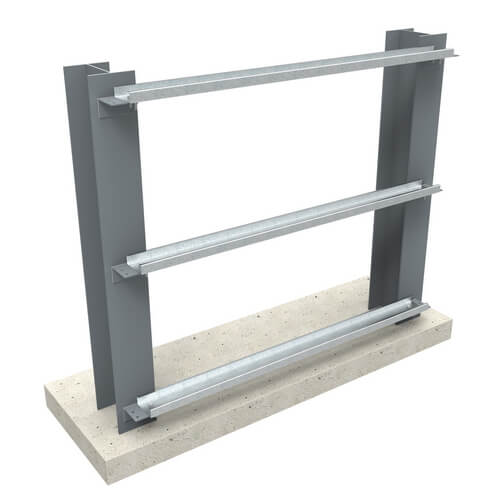

Рис. 3. Оцинковані С-профілі, змонтовані на опорні столики за допомогою болтового з’єднання

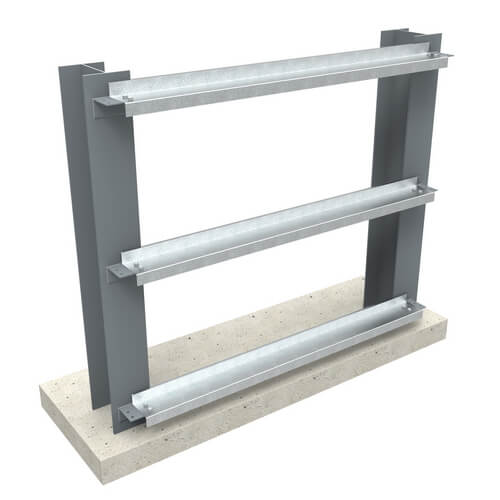

Рис. 3.1. Оцинковані Z-профілі, змонтовані на опорні столики за допомогою болтового з’єднання

При будівництві «холодної» будівлі (в стінових і покрівельних огороджувальних конструкціях не застосовується теплоізоляція) основним рішенням є прогонна фасадна система.

Із зовнішнього боку прогону за допомогою саморізів по металу монтується фасадний профнастил. Кількість точок кріплення профнастилу до прогонів визначається проектом і залежить від розрахункових вітрових навантажень, а також від кроку прогонів. Крок прогонів визначається проектом і найчастіше знаходиться в межах від 1 до 3 м.

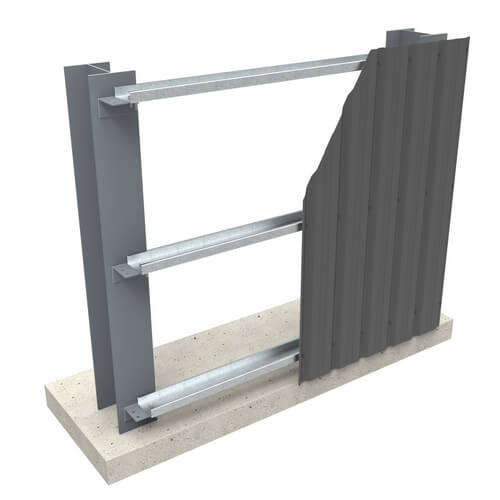

Рис. 4. «Холодне» стінове огородження

Для монтажу «теплої» стінової огороджувальної конструкції на основі холоднокатаних ЛСТК-профілів необхідно «тіло» прогону заповнити теплоізоляцією, тобто плитами мінеральної вати. З боку внутрішньої частини сендвіч-панелі поелементної зборки утеплювач повинен бути огороджений від впливу повітря, насиченого парою, за допомогою пароізоляційної плівки (паробар’єра). Стики плівки необхідно проклеїти спеціальною клейкою стрічкою. Проклейка рулонів пароізоляції є обов’язковою для її правильної роботи.

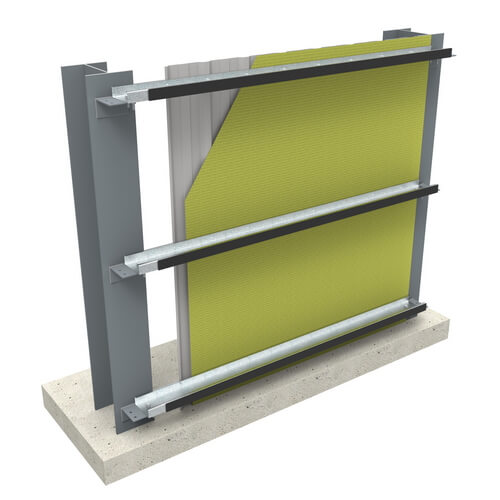

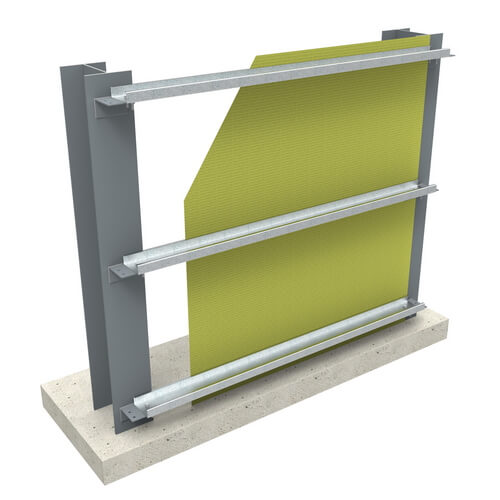

Рис. 5. Встановлення паробар’єру з внутрішньої частини стінового огородження

Проклеєна між собою пароізоляційна плівка притискається до стінового прогону внутрішнім профнастилом, який кріпиться до Z або С-профілів на саморізах. Тип внутрішнього профнастилу визначається проектною документацією та безпосередньо залежить від кроку стінових прогонів.



Рис. 6. Змонтований паробар’єр і внутрішній стіновий профнастил

Для відсікання «містка холоду», який утворюється в місці прямого контакту між фасадним профнастилом і стіновим прогоном, в тілі якого буде розташовано утеплювач, на зовнішнє вертикальне ребро прогону монтується самоклейка термопрокладка товщиною 5 мм і шириною 50 мм.



Рис. 7. Термопрокладка 5х50 на зовнішній межі стінового С-прогону

Після цього монтується утеплювач. Щільність плит мінеральної вати залежить від кроку прогонів, і чим більше крок, тим більше повинна бути щільність, так як плити, розміщені одна на одній створюють тиск на нижні, що може призвести до просідання і виникнення «містків холоду». При кроці прогонів до 1200 мм ми рекомендуємо використовувати вату щільністю не менше 30 кг/м³. При кроці до 3000 мм — не менше 45 кг/м³. Також варто відзначити, що товщина утеплювача повинна бути рівна ширині стінового прогону.

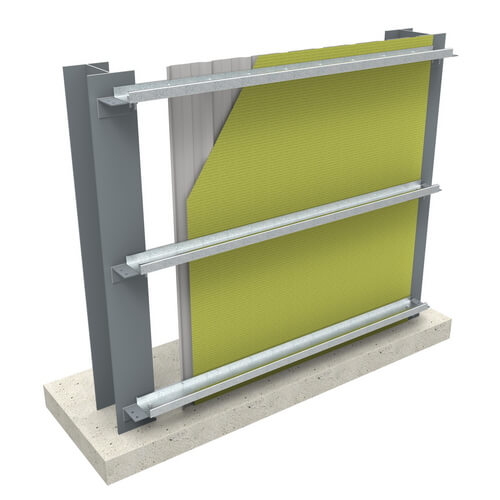

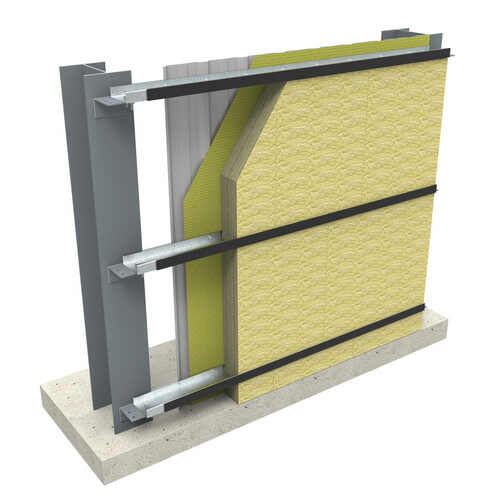

Рис. 8. Плити мінеральної вати, укладені в «тіло» стінового прогону в конструкції збірної сендвіч-панелі

Для захисту теплоізоляції від видування із зовнішньої сторони фасаду плити мінеральної вати закриваються вітрозахисної плівкою.

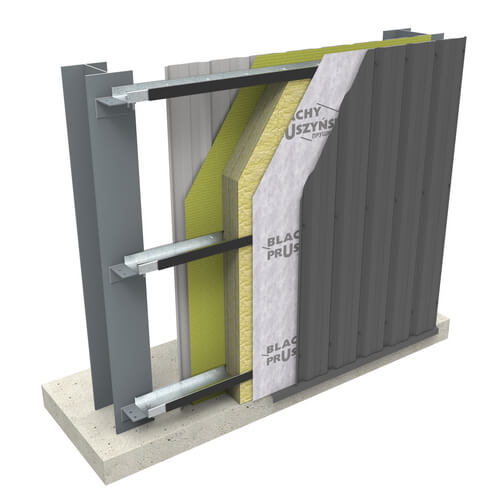

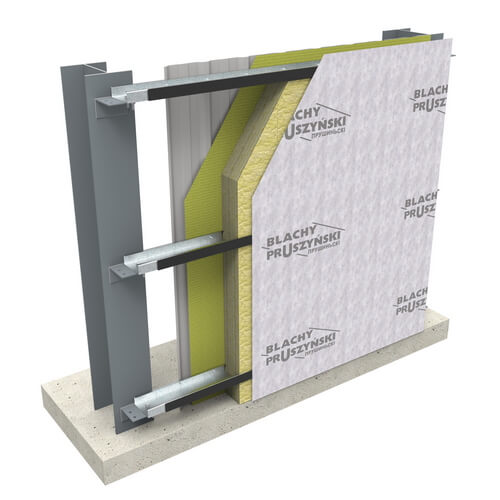

Рис. 9. Вітробар’єр із зовнішньої сторони конструкції збірної сендвіч-панелі

Завершальним етапом монтажу сендвіч–панелі поелементної зборки із застосуванням ЛСТК–профілів є монтаж фасадного профнастилу на прогін за допомогою саморізів по металу, кількість яких визначається, виходячи з вітрового навантаження в регіоні забудови і кроку прогонів.

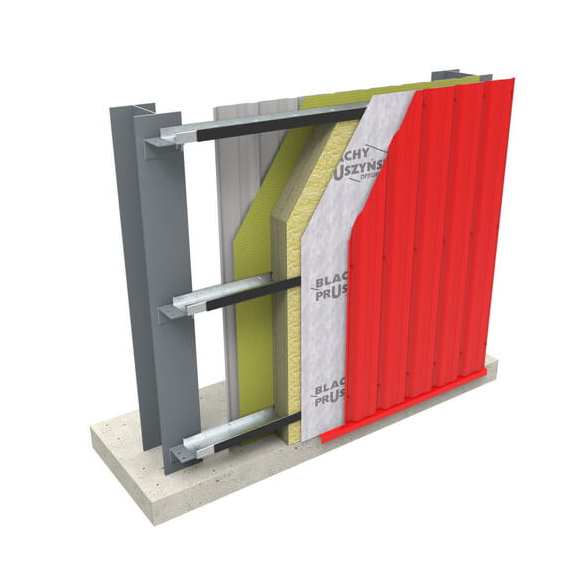

Рис. 10. Монтаж фасадного профнастилу. Готова збірна поелементна сендвіч-панель

Інженери компанії «Прушиньскі» при роботі з проектом допоможуть Вам підібрати оптимальний перетин і тип несучих ЛСТК-профілів, профнастили внутрішній і зовнішній, зроблять розкладки і відомості матеріалів, необхідних для реалізації об’єкта.

Фасадні PS- панелі при монтажі вертикальному монтажі допускається кріпити відразу на стінові прогони без використання додаткової підконструкції.

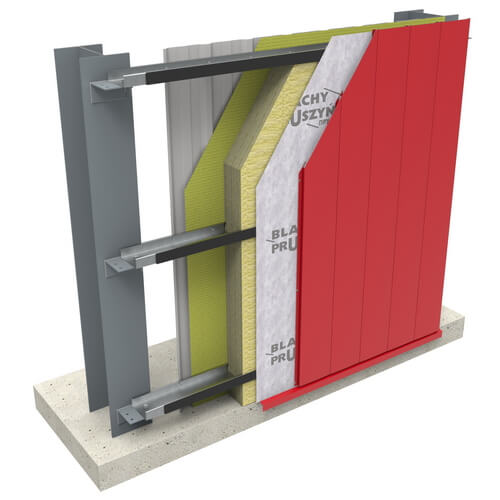

Рис. 11. Монтаж вертикально розташованих фасадних панелей як елемент облицювання збірної скндвіч-панелі. Готова збірна поелементна сендвіч-панель

Додаткові напрямні елементи потрібні під час горизонтального монтажу профнастилу, PS- панелей, а також касетонів. Як напрямні елементи використовується омега-профіль, тип і переріз яких визначається, виходячи з вітрових навантажень регіону будівництва і здатності конкретного типу несучих омега-профілів.

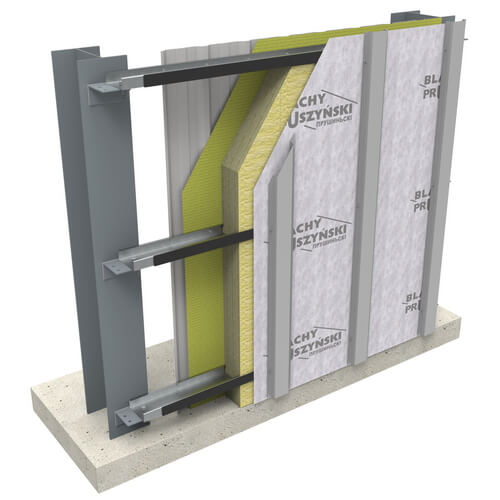

Рис. 12. Монтаж омега-профілів для горизонтального розміщення металевого облицювання фасаду (касетонів із закритим стиком К-1 і К-2)

Для монтажу касетонів із закритим стиком використовують омега-прогони, пофарбовані в колір касетонів.

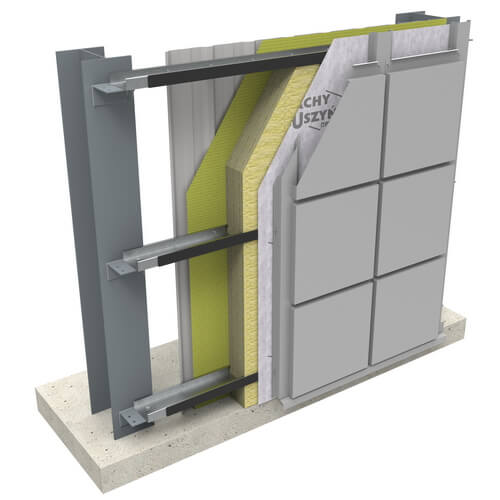

Рис. 13. Монтаж фасадних касетонів як зовнішнє облицювання збірної сендвіч-панелі. Готова збірна поелементна сендвіч-панель

На відміну від варіанту з використанням касетонів К-1 і К-2, у цій конструкції для кріплення PS-панелей, профнастилу і касетонів з відкритим стиком Т-1 використовуються оцинковані омега-прогони.



Рис. 14. Монтаж омега-профілів для горизонтального розміщення металевого облицювання фасаду (PS-панелей, профнастилу і касетонів з відкритим стиком Т-1)

Фасадні PS-панелі кріпляться до омега-прогонів оцинкованими саморізами з пресшайбою.

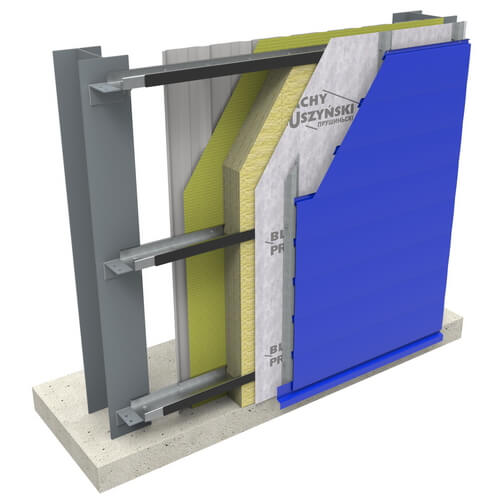

Рис. 15. Монтаж горизонтально розташованих фасадних панелей. Готова збірна поелементна сендвіч-панель

Для монтажу профнастилу в горизонтальному положенні на стінові прогони, потрібно влаштувати додаткову підконструкцію з напрямних омега-профілів, що розташовуються вертикально. Профнастил кріпиться до омега- прогонів саморізами в кожну хвилю профілю.

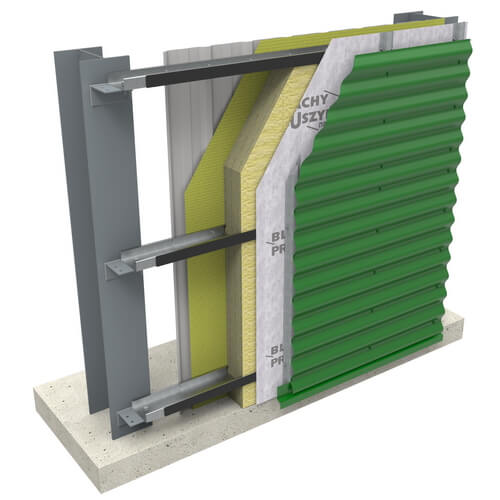

Рис. 16. Монтаж горизонтально розташованого профнастила. Готова збірна поелементна сендвіч-панель

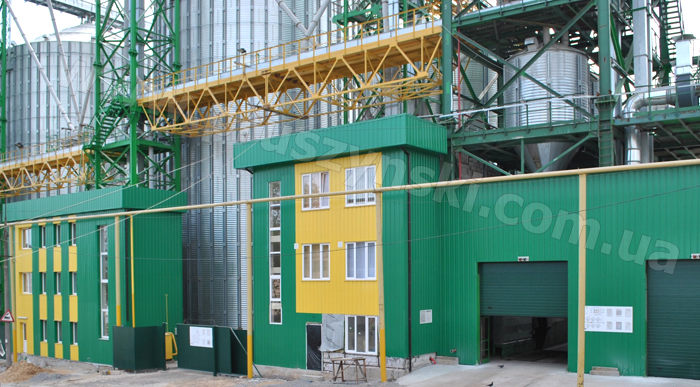

Фото 2. Зерновий термінал «Агроальфотермінал» (Миколаївська обл), збірна сендвіч-панель з облицюванням профнастилом Т18U

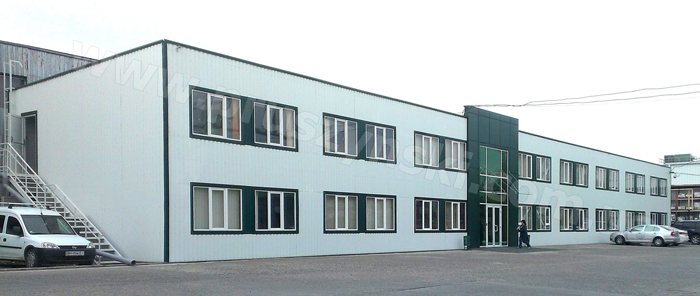

Фото 3. Адміністративний корпус ТОВ «Мега Транс» (Одеська обл), збірна сендвіч-панель з облицюванням профнастилом Т20

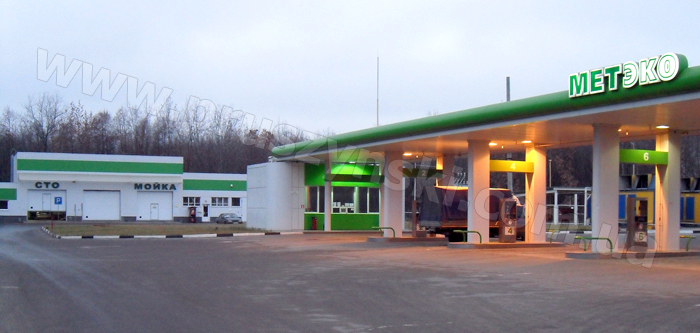

Фото 4. Автомобільна газонаповнювальна компресорна станція (Сумська обл), збірна сендвіч-панель з облицюванням профнастилом Т18U

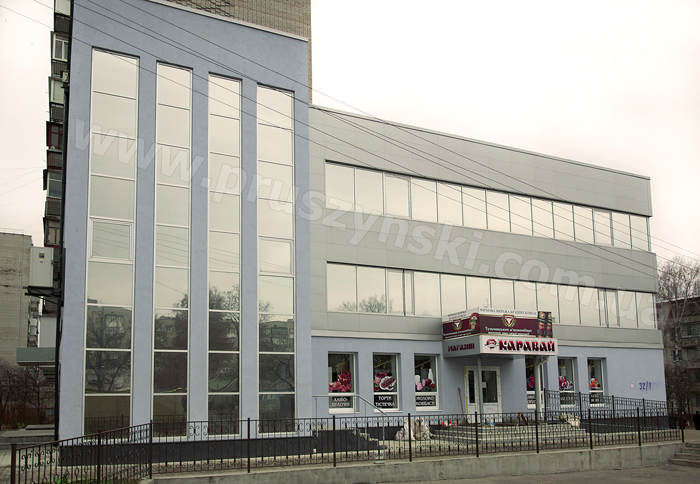

Фото 5. Фітнес-центр (Сумська обл), збірна сендвіч-панель з облицюванням фасадними касетонами

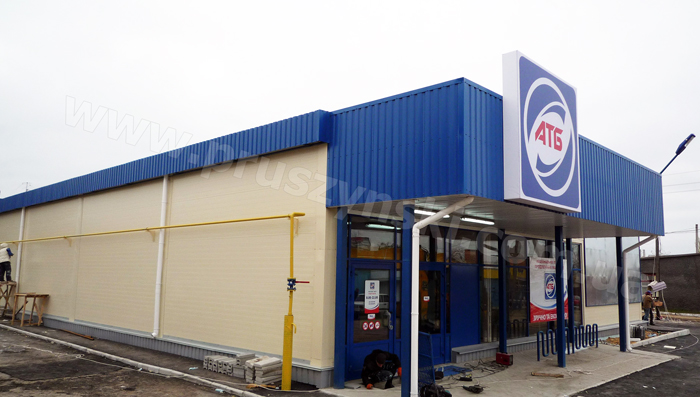

Фото 6. Супермаркет АТБ (Миколаївська обл), збірна сендвіч-панель з облицюванням профнастилом Т20

Отримати кваліфіковану інженерну консультацію Ви можете, звернувшись в Інженерний департамент компанії “Прушиньскі” електронною поштою: calc@pruszynski.com.ua
