Компанія «Прушиньскі» почала виробництво нового продукту – Куточок посилений перфорований

16 / 08 / 2013



Шановні партнери!

Компанія «Прушиньскі» з квітня 2013р почала виробництво нового продукту – КУТОЧОК ПОСИЛЕНИЙ перфорованих (Рис.1).

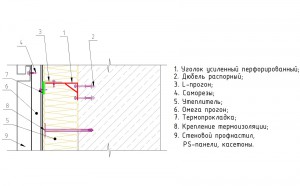

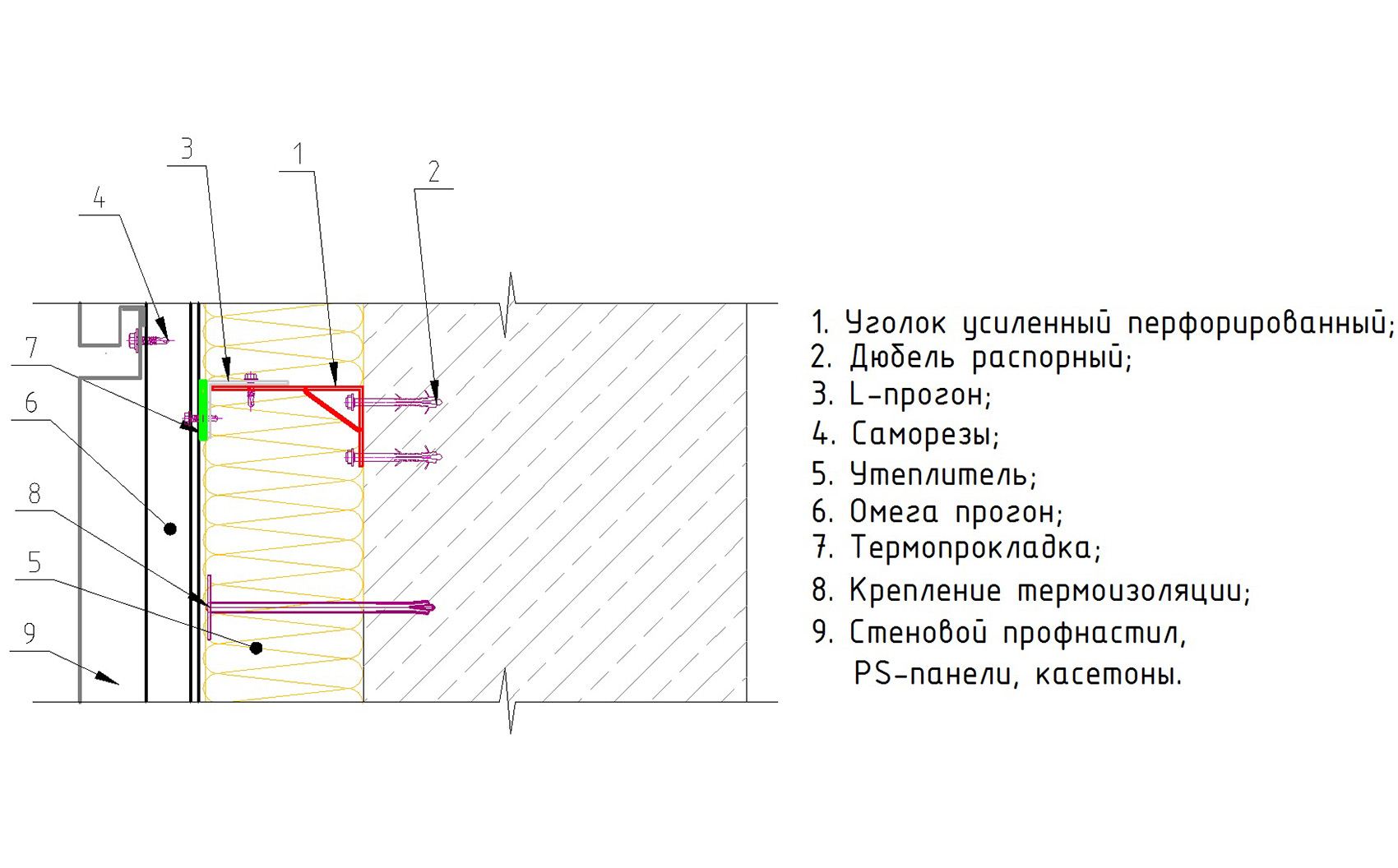

Основна сфера застосування даного куточка – це опорний столик для систем вентильованих фасадів при обшивці (з утепленням або без нього) стін зведених з кам’яних матеріалів (Рис.2).

Посилення, розміщене по центру даного виробу (див. Рис.1) робить його жорсткіше стандартного холодногнутого тонкостінного куточка, а монтажна перфорація на одній з полиць прискорює монтаж, оскільки виключає попереднє просвердлення куточка для кріплення його до основи (стіни).

КУТОЧОК ПОСИЛЕНИЙ перфорованих виробляється трьох типорозмірів:

  1. 50мм х 80мм;
  2. 100мм х 80мм;
  3. 150мм х 80мм.

На полиці 80мм виробляється перфорація під з’єднання зі стіною, а ширина другої полиці дорівнює товщині утеплення фасаду, при цьому разнополочность даних куточків дозволяє, при необхідності, вирівнювати фасади під час монтажу підконструкції. < /p>

Для визначення необхідної товщини метала для виробництва куточків, нами були проведені розрахунки та випробування, на підставі яких, ми надаємо рекомендації щодо застосування куточків посилених перфорованих в якості опорних столиків у системах обшивки фасадів.

Варіанти фасадних матеріалів

Утеплення фасаду

без утеплення

50мм

100мм

150мм

1. Профнастил стіновий (Т6, Т8, Т10, T18U, Т20, Т35, PF25, PF35) Рис.2

50х80х1, 0

50х80х1, 0

100х80х1, 25

150х80х1, 5

2. PS-панелі 155, 215, 315 (горизонтально /вертікольно) Рис.3

50х80х1, 0

50х80х1, 0

100х80х1, 25

150х80х2,0

3. касетонів (К1, К2, Т1) Рис.4

50х80х1, 0

50х80х1, 0

100х80х1, 5

150х80х2, 0



Дані рекомендації до застосування куточків посилених перфорованих застосовні монтажі опорних столиків з кроком по горизонталі 1200мм і по вертикалі 1200мм (сітка 1 , 2мх1, 2м).

При збільшенні зазначених розмірів сітки куточків або застосуванні більш важких навісних систем (керамограніт, Сканрок і тд.) рекомендуємо проконсультуватися з інженерно-технічним відділом нашої компанії для вибору оптимального перетину куточка посиленого перфорованого.
