Типовые узлы обшивки существующего здания PS-панелями горизонтально с утеплением

Обшивка существующего здания PS-панелями горизонтально с утеплением является одним из видов вентилируемых фасадов. На сегодняшний день, вентилируемые фасады стали одним из самых популярных решений во внешней отделке зданий (жилые, общественные,…). Причин для этого довольно много и самые основные – скорость и простота монтажа, эстетичный внешний вид и отличные эксплуатационные качества фасадов данного типа.

Внешним облицовочным материалом в навесном вентилируемом фасаде может быть  профнастил, фасадные панели, кассетоны. При этом направление профнастила и фасадных панелей может быть как вертикальным, так и горизонтальным.

В данной статье Вы узнаете о типовых узлах  для монтажа фасадных PS-панелей с горизонтальным их расположением.

К типовым узлам можно отнести:

  • внешний угол здания;
  • внутренний угол здания;
  • цокольный узел;
  • узел над окном;
  • узел под окном (2 варианта);
  • узел сбоку окна.

Ниже мы проанализируем особенности устройства каждого узла.

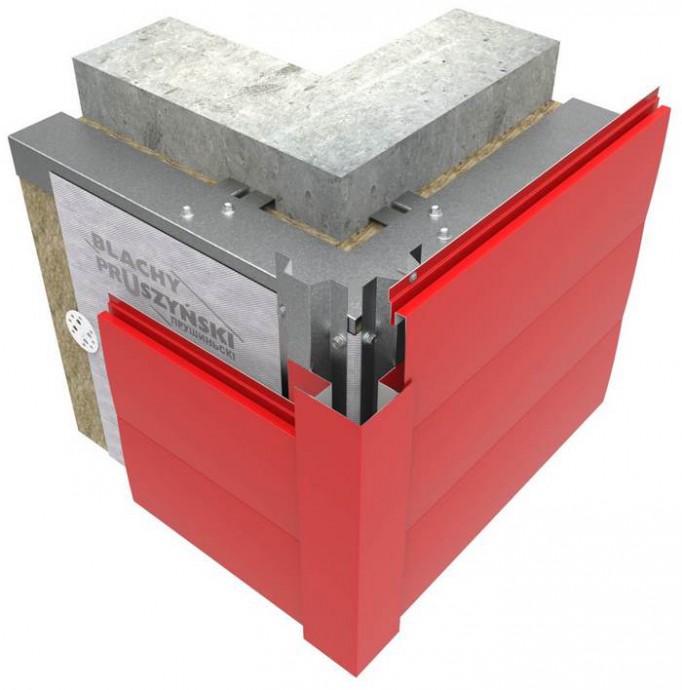

Устройство внешнего угла здания при обшивке PS-панелями горизонтально с утеплением

Решение данного узла заключается в использовании стандартной угловой планки, которая закрывает торцы панелей и формирует ровный и красивый угол здания.

Устройство внешнего угла здания при обшивке PS-панелями горизонтально с утеплением

Рис. 1.1

Устройство внешнего угла здания при обшивке PS-панелями горизонтально с утеплением

Рис. 1.2

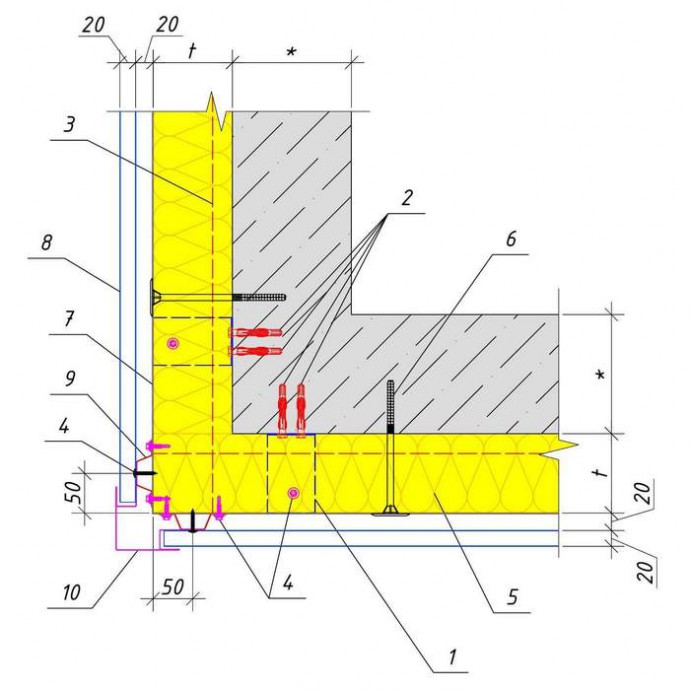

Расшифровка условных обозначений для рисунка 1.2: 1) опорный столик; 2) дюбель; 3) L-прогон; 4) саморез; 5) утеплитель; 6) крепление термоизоляции; 7) ветробарьерная пленка; 8) PS-панель; 9) омега профиль; 10) планка угловая внешняя.

Устройство внутреннего угла здания при обшивке PS-панелями горизонтально с утеплением

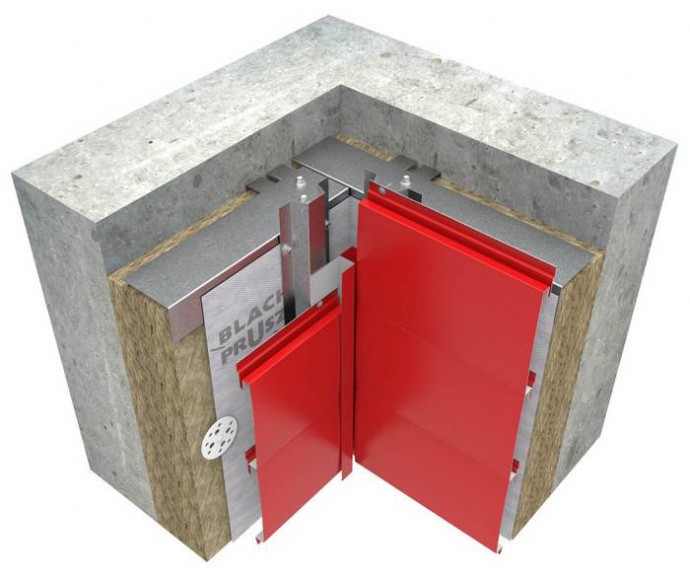

Так же, как и с внешним (наружным) углом здания, решение данного узла заключается в использовании стандартной угловой планки, которая закрывает торцы панелей и формирует ровный и красивый, без щелей, внутренний угол здания.

Устройство внутреннего угла здания при обшивке PS-панелями горизонтально с утеплением

Рис. 2.1

Устройство внутреннего угла здания при обшивке PS-панелями горизонтально с утеплением

Рис. 2.2

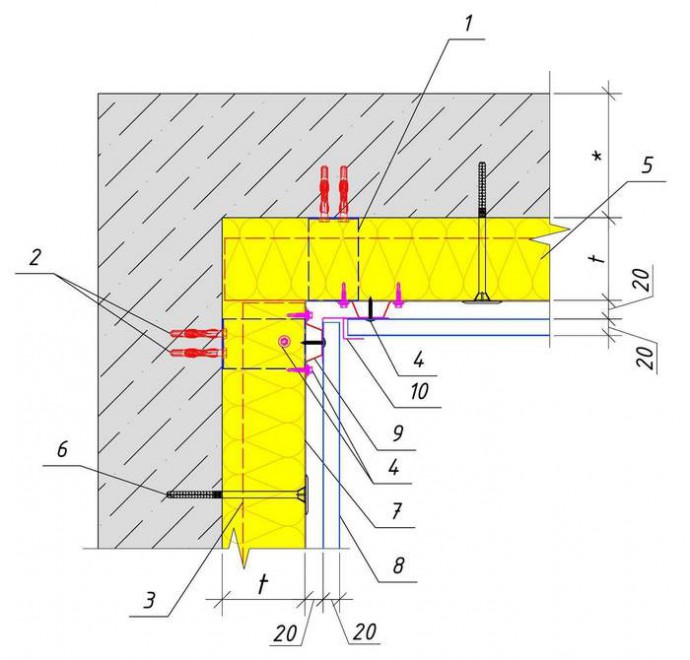

Расшифровка условных обозначений для рисунка 2.2: 1) опорный столик; 2) дюбель; 3) L-прогон; 4) саморез; 5) утеплитель; 6) крепление термоизоляции; 7) ветробарьерная пленка; 8) PS-панель; 9) омега профиль; 10) планка угловая внутренняя.

Устройство цокольного узла здания при обшивке PS-панелями горизонтально с утеплением

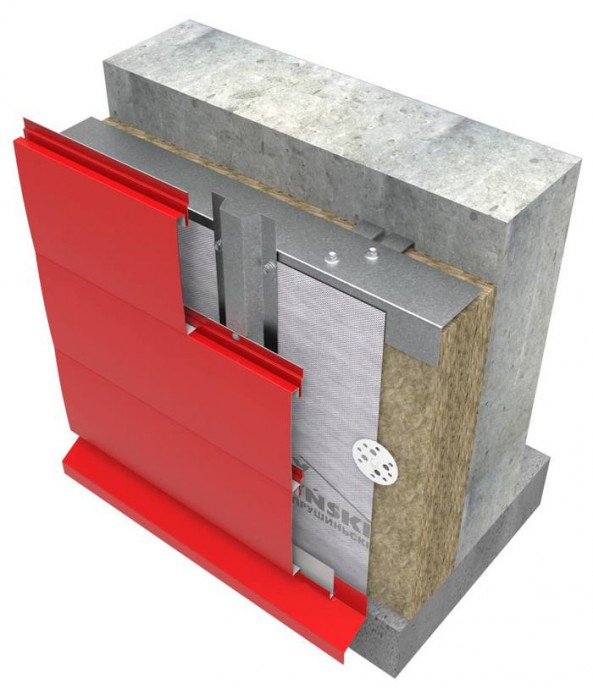

Первая PS-панель монтируется с использование стартовой планки, под которую заранее заводится цокольная планка с отливом.

Устройство цокольного узла здания при обшивке PS-панелями горизонтально с утеплением

Рис. 3.1

Устройство цокольного узла здания при обшивке PS-панелями горизонтально с утеплением

Рис. 3.2

Расшифровка условных обозначений для рисунка 3.2: 1) опорный столик; 2) дюбель; 3) L-прогон; 4) саморез; 5) утеплитель; 6) крепление термоизоляции; 7) ветробарьерная пленка; 8) PS-панель; 9) омега профиль; 10) планка стартовая; 11) планка цокольная.

Решение узла над окном (дверью) здания при обшивке PS-панелями горизонтально с утеплением

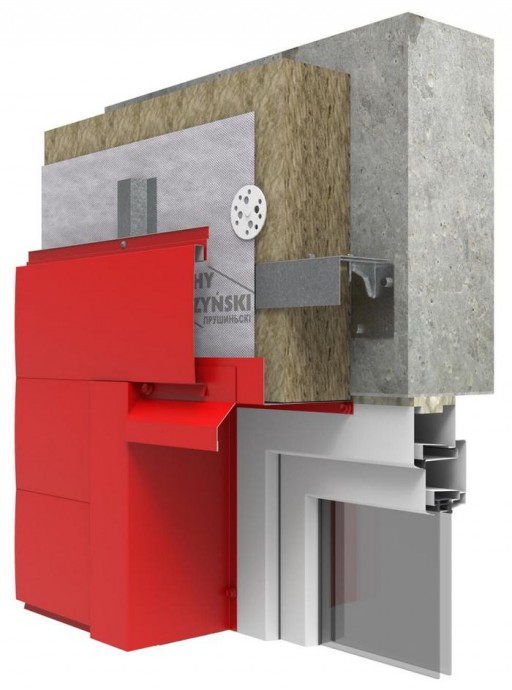

При данном решении используется две планки: отлив, который позволяет сбрасывать дождевую воду, которая будет течь по панелям и Z-образная планка, которая заводится под отлив и закрывает всю конструкцию фасада (утеплитель, пленку, подсистему,…).

Решение узла над окном (дверью) здания при обшивке PS-панелями горизонтально с утеплением

Рис. 4.1

Решение узла над окном (дверью) здания при обшивке PS-панелями горизонтально с утеплением

Рис. 4.2

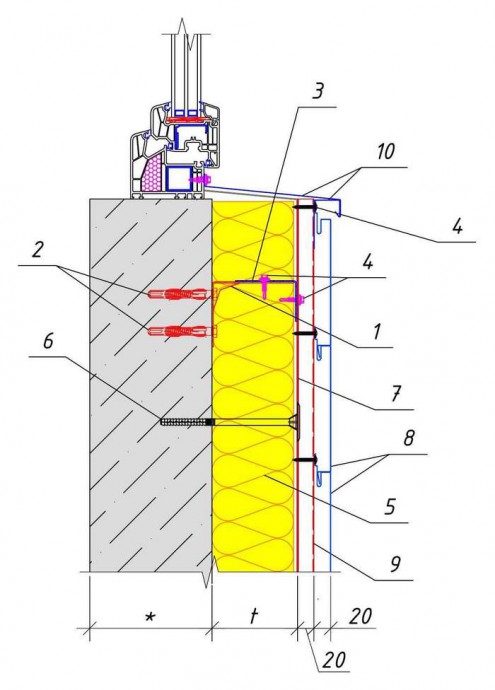

Расшифровка условных обозначений для рисунка 4.2: 1) опорный столик; 2) дюбель; 3) L-прогон; 4) саморез; 5) утеплитель; 6) крепление термоизоляции; 7) ветробарьерная пленка; 8) PS-панель; 9) омега профиль; 10) планки на окна.

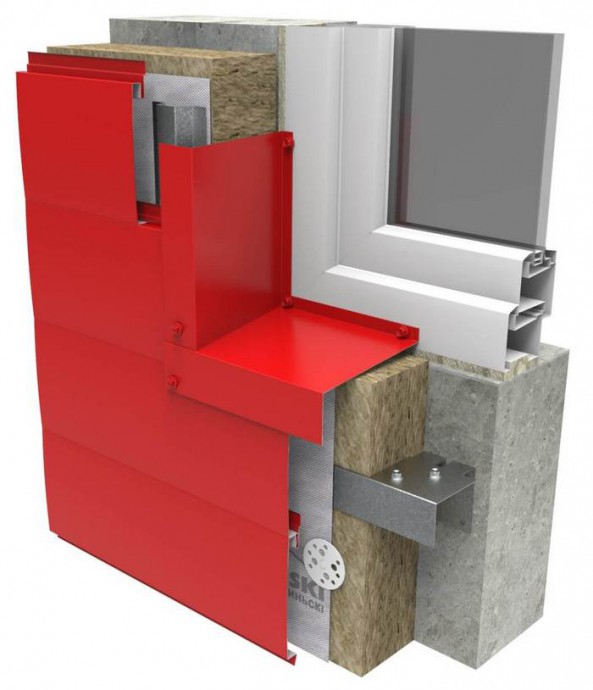

Решение узла под окном (Вариант-1) здания при обшивке PS-панелями горизонтально с утеплением

Данное решение заключается в использовании двух планок: уголка и подоконной планки, которая при монтаже цепляется за этот уголок. Таким образом, подоконная планка крепиться саморезами только к оконной раме.

Решение узла под окном (Вариант-1) здания при обшивке PS-панелями горизонтально с утеплением

Рис. 5.1

Решение узла под окном (Вариант-1) здания при обшивке PS-панелями горизонтально с утеплением

Рис. 5.2

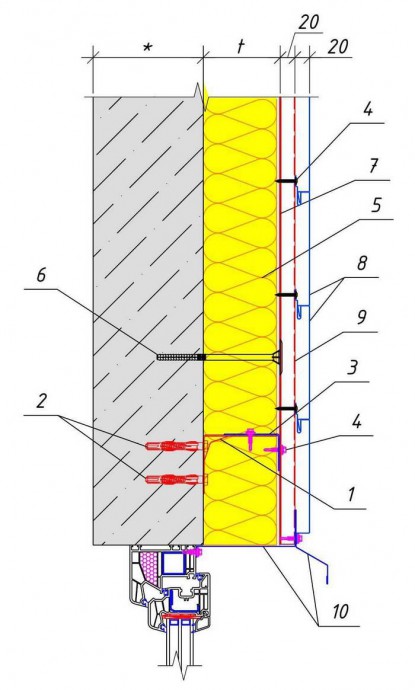

Расшифровка условных обозначений для рисунка 5.2: 1) опорный столик; 2) дюбель; 3) L-прогон; 4) саморез; 5) утеплитель; 6) крепление термоизоляции; 7) ветробарьерная пленка; 8) PS-панель; 9) омега профиль; 10) планки на окна.

Решение узла под окном (Вариант-2) здания при обшивке PS-панелями горизонтально с утеплением

В данном решении используется только подоконная планка, которая крепиться саморезами к PS-панели и раме окна.

Решение узла под окном (Вариант-2) здания при обшивке PS-панелями горизонтально с утеплением

Рис. 6.1

Решение узла под окном (Вариант-2) здания при обшивке PS-панелями горизонтально с утеплением

Рис. 6.2

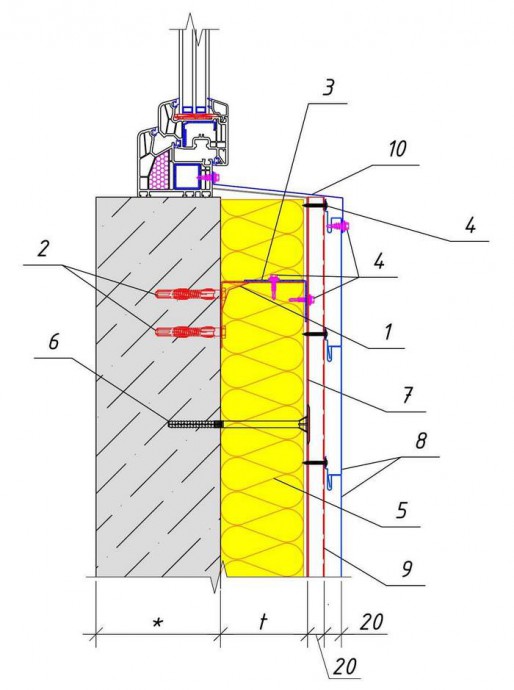

Расшифровка условных обозначений для рисунка 6.2: 1) опорный столик; 2) дюбель; 3) L-прогон; 4) саморез; 5) утеплитель; 6) крепление термоизоляции; 7) ветробарьерная пленка; 8) PS-панель; 9) омега профиль; 10) планка подоконная.

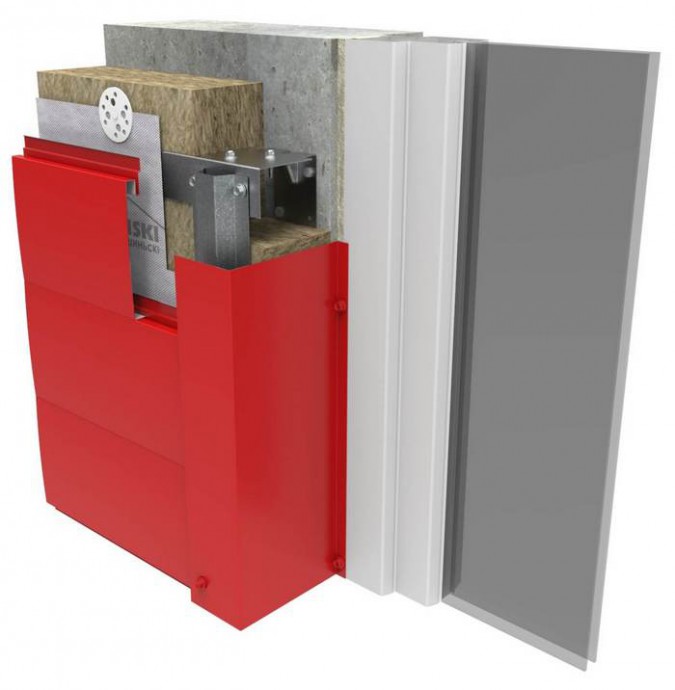

Решение узла сбоку окна (двери) здания при обшивке PS-панелями горизонтально с утеплением

На узле показано решение с использованием Z-образной планки, которая закрывает конструктив стены и крепиться саморезами к PS-панелями и раме окна.

Решение узла сбоку окна (двери) здания при обшивке PS-панелями горизонтально с утеплением

Рис. 7.1

Решение узла сбоку окна (двери) здания при обшивке PS-панелями горизонтально с утеплением

Рис. 7.2

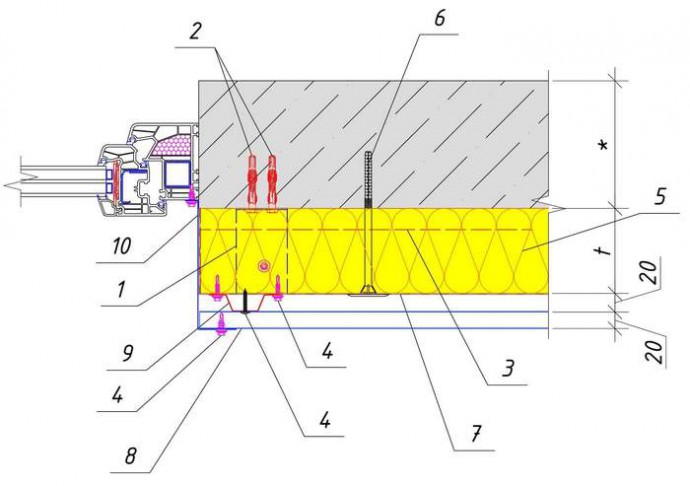

Расшифровка условных обозначений для рисунка 7.2: 1) опорный столик; 2) дюбель; 3) L-прогон; 4) саморез; 5) утеплитель; 6) крепление термоизоляции; 7) ветробарьерная пленка; 8) PS-панель; 9) омега профиль; 10) планка оконная боковая.

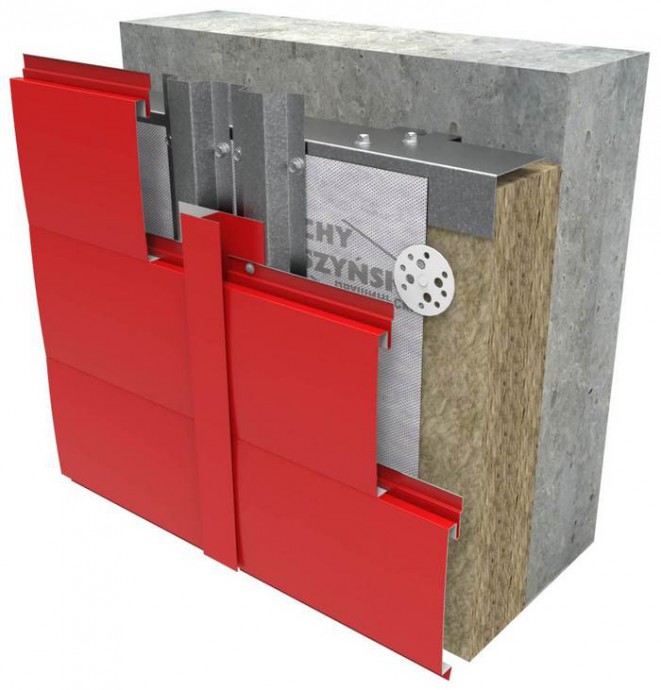

Решение узла стыка PS-панелей, горизонтальный монтаж, при обшивке здания с утеплением

Стык PS-панелей осуществляется с применением стандартной планки стыка, которая закрывает монтажный зазор между панелями.

Решение узла стыка PS-панелей, горизонтальный монтаж, при обшивке здания с утеплением

Рис. 8.1

Решение узла стыка PS-панелей, горизонтальный монтаж, при обшивке здания с утеплением

Рис. 8.2

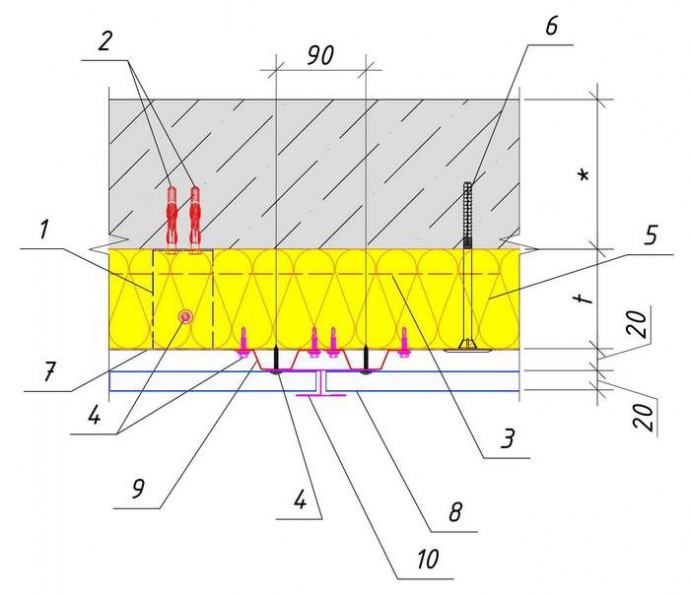

Расшифровка условных обозначений для рисунка 8.2: 1) опорный столик; 2) дюбель; 3) L-прогон; 4) саморез; 5) утеплитель; 6) крепление термоизоляции; 7) ветробарьерная пленка; 8) PS-панель; 9) омега профиль; 10) планка стыка.

Вариант решения узла стыка PS-панелей, горизонтальный монтаж, при обшивке здания с утеплением

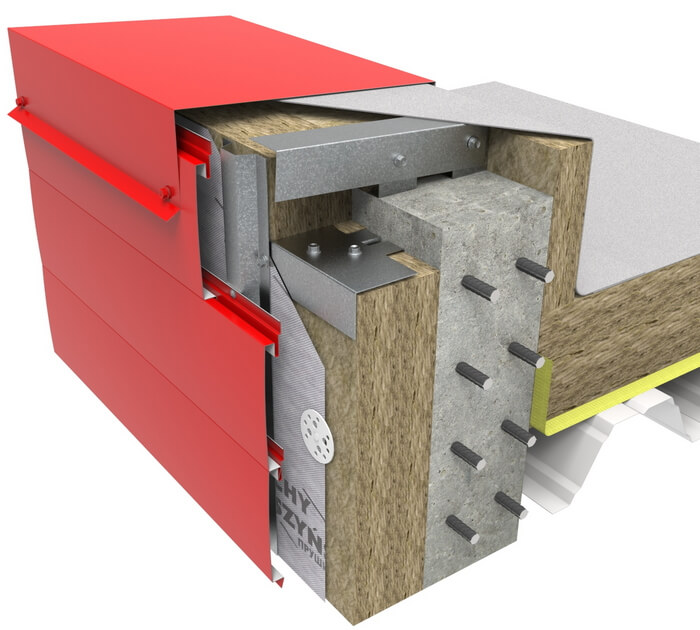

На узле показано решение с утеплением парапета и использованием нестандартной парапетной планки, которая крепиться к L-прогону на парапете и к PS-панели на фасаде. Размеры планки и L-прогона зависят от ширины парапета.

 PS-panel-Render-Ris-9

Рис. 9.1

PS-panel-Chertej-Ris-9

Рис. 9.2

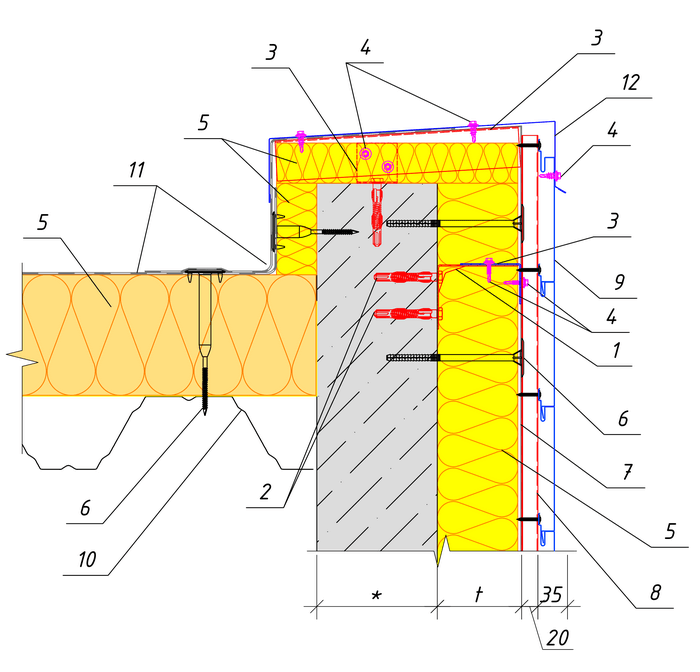

Расшифровка условных обозначений для рисунка 9.2: 1) опорный столик; 2) дюбель; 3) L-прогон; 4) саморез; 5) утеплитель; 6) крепление термоизоляции; 7) ветробарьерная пленка; 8) омега-профиль; 9) PS-панель; 10) профнастил кровельный; 11) кровельная мембрана; 12) парапетная планка.

Толщина утеплителя берется исходя из расчета, детальный пример которого Вы можете увидеть на странице: «Теплоизоляция зданий с использованием изделий из минеральной ваты (расчеты и технические решения)»

На станице показаны основные типовые решения узлов при обшивке здания PS-панелями горизонтально с утеплением. Обращаем внимание на то, что если Вам не подходят данные решения, специалисты компании «Прушиньски» помогут разработать нестандартные решения, учитывая особенности Вашего проекта.
