Розрахунок навантаження на м'яку покрівлю |
| *Вручну необхідно вводити значення в залиті сірим кольором поля | |||||||
| Граничне значення снігового навантаження: | |||||||
| Sm=γfm*Sо*C | γfm= | Результат розрахунку | |||||
| Експлуатаційне значення снігового навантаження: | Навантаження, кг/м2 | Експлуатаційне | Граничне | ||||
| Sе=γfе*Sо*C | γfе= | ||||||
| Характеристичне снігове навантаження, кг | Основне | 154,95 | 304,14 | ||||
| Додаткове навантаження, кг | Біля парапету | 154,95 | 304,14 | ||||
| Категорія відповідальності | Коеф. надійності за відповідальністю, γn | ||||||
| І гр. гр. ст. | ІІ гр. гр. ст. | ||||||
| А | |||||||
| Б | |||||||
| В | |||||||
| Навантаження на покрівлю | |||||||
| Вид навантаження | Характеристичне значення навантаження, кг/м2 (ДБН В.1.2-2:2006) | Коефіцієнт надійності за відповідальністю, γn (І група граничних станів) | Коефіцієнт надійності за відповідальністю, γn (ІІ група граничних станів) | Експлуатаційне розрахункове значення навантаження (ІІ група граничних станів) кг/м2 | Коефіцієнт надійності за граничним навантаженням | Граничне розрахункове значення навантаження (І група граничних станів) кг/м2 | |
| Постійне: | |||||||
| 1 | 1,15 | 1 | 5 | 1,2 | 6,9 | ||
| 2 | 1,15 | 1 | 21,75 | 1,2 | 30,015 | ||
| 3 | 1,15 | 1 | 10 | 1,2 | 13,8 | ||
| 4 | 1,2 | 1 | 9,8 | 1,05 | 12,348 | ||
| 5 | 30 | 1,15 | 1 | 30 | 1,2 | 41,4 | |
| Всього: | 76,55 | - | - | 76,55 | - |
104,46 | |
| Змінне: | |||||||
| 6 | Сніг | 160 | 1,2 | 1 | 78,4 | - | 199,68 |
| Всього: | 236,55 | - |
- |
154,95 | - |
304,14 | |

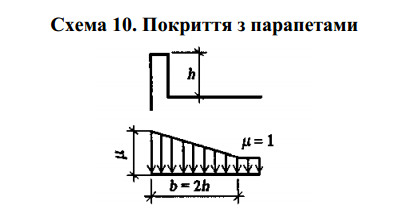

| Покриття з парапетами | |||||||
 |
|||||||
| Висота парапету, h (м) | |||||||
| b=2h (м) | 1,60 | ||||||
| h>S/2 - є сніговий мішок h>S/2 - немає снігового мішка |
НЕМАЄ | ||||||
| μ=2h/So | 1,00 | ||||||
| Навантаження на покрівлю біля парапету | |||||||
| Вид навантаження | Характеристичне значення навантаження, кг/м2 (ДБН В.1.2-2:2006) | Коефіцієнт надійності за відповідальністю, γn (І група граничних станів) | Коефіцієнт надійності за відповідальністю, γn (ІІ група граничних станів) | Експлуатаційне розрахункове значення навантаження (ІІ група граничних станів) кг/м2 | Коефіцієнт надійності за граничним навантаженням | Граничне розрахункове значення навантаження (І група граничних станів) кг/м2 | |
| Постійне: | |||||||
| 1 | 1,15 | 1 | 5 | 1,2 | 6,9 | ||
| 2 | 1,15 | 1 | 21,75 | 1,2 | 30,015 | ||
| 3 | 1,15 | 1 | 10 | 1,2 | 13,8 | ||
| 4 | 1,2 | 1 | 9,8 | 1,05 | 12,348 | ||
| 5 | 30 | 1,15 | 1 | 30 | 1,2 | 41,4 | |
| Всього: | 76,55 | - | - | 76,55 | - |
104,46 | |
| Змінне: | |||||||
| 6 | Сніг | 160 | 1,2 | 1 | 78,4 | - | 199,68 |
| Всього: | 236,55 | - |
- |
154,95 | - |
304,14 | |
| * ДБН В.1.2-14-2009 "Загальні принципи забезпечення надійності та конструктивної безпеки будівель, споруд, будівельних конструкцій та основ" | |||||||
Додаткові довідкові дані
|
Клас наслідків відповідальності |
Категорія відповідальності конструкції |
Занчення γn, які використовуються в розрахунках |
|||||
|
усталених |
перехідних |
аварійних |
|||||
|
|
|
|
|
|
|||
|
СС3 |
А |
1,25 |
1 |
1,05 |
0,975 |
1,05 |
|
|
Б |
1,2 |
1 |
|||||
|
В |
1,15 |
0,95 |
|||||
|
СС2 |
А |
1,1 |
0,975 |
0,975 |
0,95 |
0,975 |
|
|
Б |
1,05 |
0,95 |
|||||
|
В |
1 |
0,925 |
|||||
|
СС1 |
А |
1 |
0,95 |
0,95 |
0,925 |
0,95 |
|
|
Б |
0,975 |
0,925 |
|||||
|
В |
0,95 |
0,9 |
|||||
|
А |
констр. та елементи, відмова яких може призвести до повної непридатності до експлуатації споруди в цілому або значної її частини |
||||||
|
Б |
констр. та елементи, відмова яких може призвести до ускладення норм. Експлуатації будівлі або відмови інших конструкцій, які не належать до категорії А |
||||||
|
В |
конструкції, відмова яких не призводять до порушення функціонування інших конструкцій або їх елементів |
||||||
|
СС3 |
значні наслідки |
пост. перебуває понад 300 чол. |
|
||||
|
СС2 |
середні наслідки |
пост. перебуває понад від 20 до 300 чол. |
|
||||
|
СС1 |
незначні наслідки |
пост. перебуває до 20 чол. |
|
|
|||
γfm – коефіцієнт надійності за граничним розрахунковим значенням снігового навантаження
(п. 8.11 - ДБН В.1.2-2-2006 “Навантаження та впливи”). Визначається залежно від заданого середнього періоду повторюваності Т по табл. 8.1.
γfе – коефіцієнт надійності за експлуатаційним розрахунковим значенням снігового навантаження (п. 8.12 - ДБН В.1.2-2-2006 “Навантаження та впливи”). Визначається за табл. 8.3 залежно від частки часу h , протягом якої можуть порушуватися умови другого граничного стану.
Значення h приймається за нормами проектування конструкцій або встановлюється завданням на проектування залежно від їхнього призначення, відповідальності та наслідків виходу за граничний стан. Для об'єктів масового будівництва допускається приймати h = 0,02.
