Динамічний блок — переріз Ʃ-профілю

Σ-профіль – один з найбільш цікавих ЛСТК-профілів, який може застосовуватися в легких сталевих тонкостінних конструкціях при будівництві швидкомонтованих будівель. Профілі Σ виробляються методом холодного прокату на спеціальній автоматизованій лінії. Для прискорення роботи щодо створення та оформлення креслень пропонуємо скачати динамічний блок переріз Σ-профілю.

sigma-ris-1

Рис. 1

На блоці розташовані такі ручки:

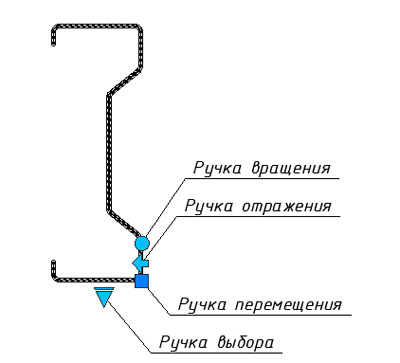

sigma-ris-2

Рис. 2

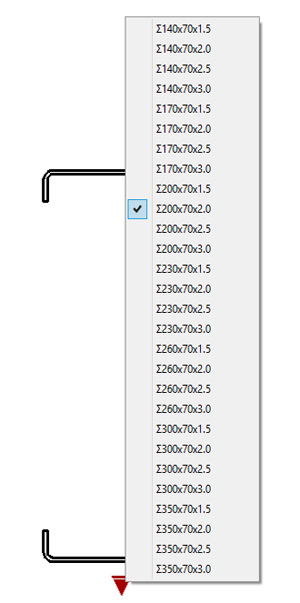

  • ручка вибору – здійснюється вибір стандартного перерізу Σ-профілю (висота профілю (140; 170; 200; 230; 260; 300; 350), розміри полиць (70), товщина перерізу (1,5; 2,0; 2,5; 3,0);

sigma-ris-3

Рис.3


  • ручка обертання – здійснюється поворот (обертання) блоку на кресленні;
  •

  • ручка відображення – створення дзеркального відображення блоку (перерізу Σ -профілю) на кресленні;
  •

  • ручка переміщення – переміщення блоку на кресленні.

Цей блок допоможе прискорити процес оформлення креслень (вузлів, розрізів). Завантажити динамічний блок переріз Ʃпрофілю можна тут.
