Бібліотека містить сортамент типових посилених перфорованих кутників, які виробляє компанія «Прушиньскі».
Посилені перфоровані кутники використовуються в якості опорного столика для систем вентильованих фасадів при обшивці фасадів (з утепленням або без нього).
Ця бібліотека буде корисною інженерам і архітекторам, які працюють в додатку СПДС GraphiCS (або nanoCAD СПДС).
Рис. 1

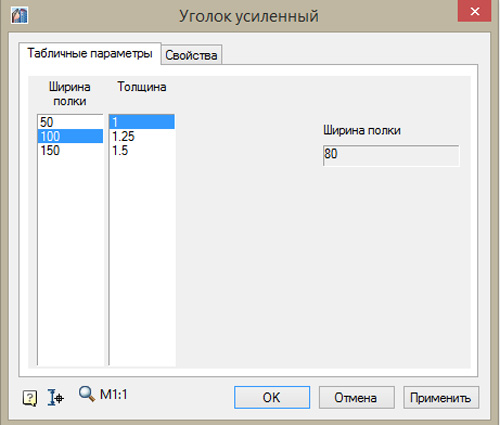

При вставці кутника з бібліотеки деталей СПДС GraphiCS з’являється вікно вибору параметрів:
Рис. 2
- товщина кутника (1,0; 1,25; 1,5 (мм);
- ширина першої полки (50; 100; 150 (мм);
- ширина другої полки (перфорована) (80 мм).
Довжина кутника має стандартний розмір і становить 64 мм.

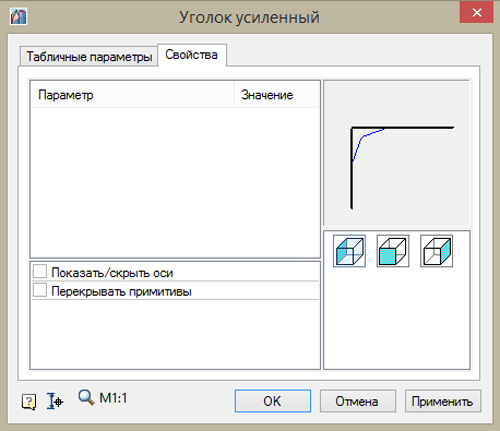

На вкладці Властивості доступна можливість вибору розташування деталі:
Рис. 3
- Показати / приховати осі (відповідає за видимість осьових ліній отворів. За замовчуванням видимість ліній відключена);
- Перекривати примітиви (відповідає за перекриття примітивів, за замовчуванням ця функція відключена);
- Передня панель, Ліва частина, Права частина (вибір зображення деталі на кресленні).

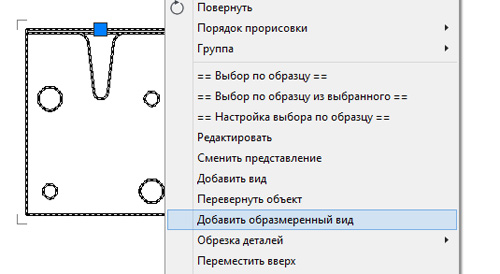

Реалізована можливість отримання виміряного перерізу (переріз посиленого перфорованого кутника з розмірами). Для цього необхідно:
- виділити деталь на кресленні;
- клацнути по ній правою кнопкою миші;
- вибрати з контекстного меню пункт Додати виміряний вид;
Рис. 4

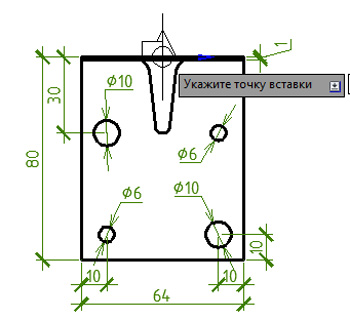

- вказати точку вставки на кресленні.
Рис. 5
Щоб встановити собі цю бібліотеку необхідно завантажити її і імпортувати в базу стандартних деталей СПДС GraphiCS (або nanoCAD СПДС).
Завантажити цю бібліотеку можна тут.
