Бібліотека омега-профілів для СПДС GraphiCS

Ця бібліотека містить повний сортамент профілів «омега», що виробляються компанією «Прушиньскі».

Використовуючи деталі бібліотеки, Ви зможете прискорити роботу щодо виконання та оформлення креслень, працюючи в програмі СПДС GraphiCS (або nanoCAD СПДC).

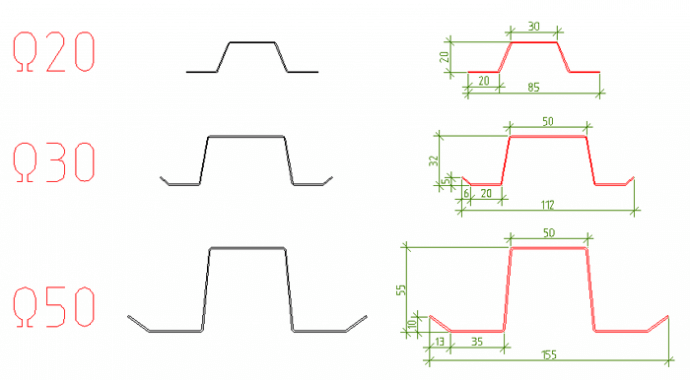

Бібліотека містить три типи прогонів: 20; 30 і 50.

Рис. 1

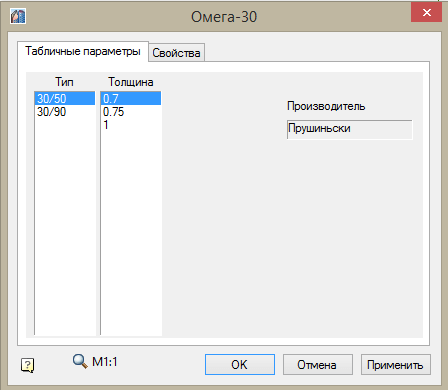

При вставці профілю «омега» на креслення, з бібліотеки деталей СПДС GraphiCS з’явиться вікно вибору параметрів:

– На закладці «Табличні параметри» деталь містить наступні параметри:

Рис. 2

– Тип профілю (20/30; 20/90; 30/50; 30/90; 50);
де, перше значення (20, 30, 50) – висота перетину профілю; друге (30, 50, 90) – ширина перетину.

– Товщина профілю (0,7; 0,75; 1,0 мм).

Для зручності роботи параметр «Перекривати примітиви» відключений за замовчуванням.

Рис. 3

Щоб скористатися бібліотекою «омега»-профілю компанії «Прушиньскі», Вам всього лише необхідно завантажити її собі на комп’ютер по посиланню нижче і імпортувати в базу стандартних деталей СПДС GraphiCS (або nanoCAD СПДC).

Посилання на закачування файлу Omega-profil-SPDS.zip
